本田B16A起动机配套紧固螺栓参数化设计

　　在乘用车动力系统的起动回路设计中，起动机作为触发内燃机初始运转的核心执行部件，其本体与发动机缸体、变速箱壳体的连接可靠性，直接决定了冷启动、大负载起动工况下的动力传递稳定性，而连接螺栓作为整个安装链路里唯一的受力传载构件，其参数匹配、长度选型、螺纹规格的合理性，往往是很多初入汽车零部件设计领域的工程师容易忽略的细节。本次针对本田B16A机型配套起动机的连接螺栓做参数化建模，核心出发点就是解决售后维修、改装升级场景中经常出现的螺栓错配问题——不少维修人员在拆装起动机后，会混用不同长度的螺栓，要么螺栓过长顶破起动机内部的励磁绕组绝缘层，要么螺栓过短导致啮合牙数不足，大扭矩起动时出现螺纹滑牙、起动机移位打齿的故障。

　　从实际装车的受力边界来看，起动机工作时会产生两个方向的载荷：一是驱动齿轮伸出与飞轮齿圈啮合时的轴向冲击载荷，二是电机输出扭矩带动飞轮转动时的径向剪切载荷，这就要求连接螺栓必须同时兼顾轴向预紧力的冗余量和径向抗剪的截面强度。两款配套螺栓统一采用M10公称直径，螺距选定1.25mm的细牙螺纹，这一选型并非随意设定：细牙螺纹的螺距更小，螺纹升角更低，自锁性能优于同规格粗牙螺纹，能够抵御发动机运转时的持续振动，避免螺栓出现预紧力衰减松脱的问题；同时1.25mm的螺距也是本田车系动力总成连接的通用螺距规格，能够和缸体、变速箱壳体上的预制内螺纹完全匹配，不需要额外攻丝处理，适配维修场景的通用工具拆装需求。

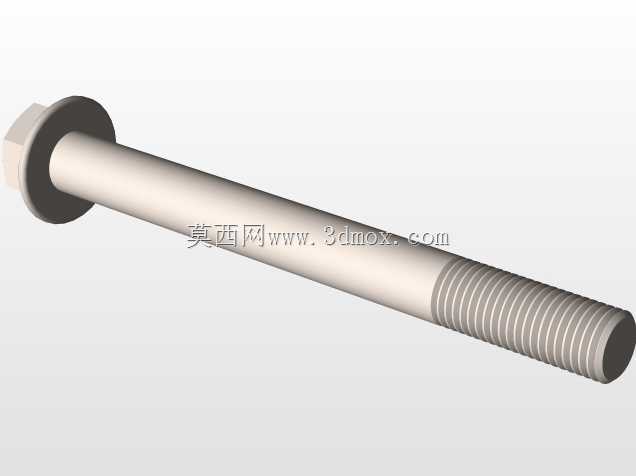

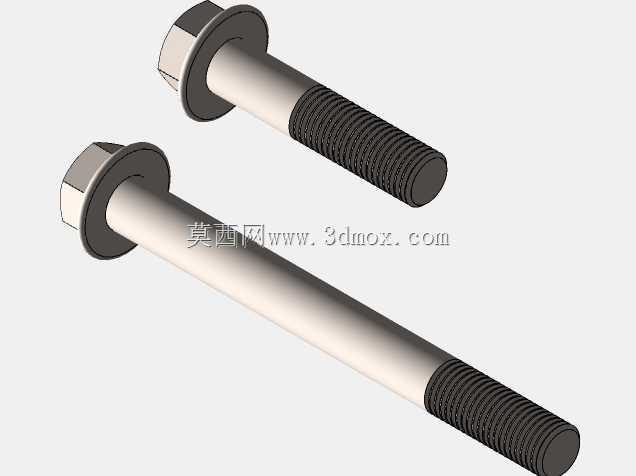

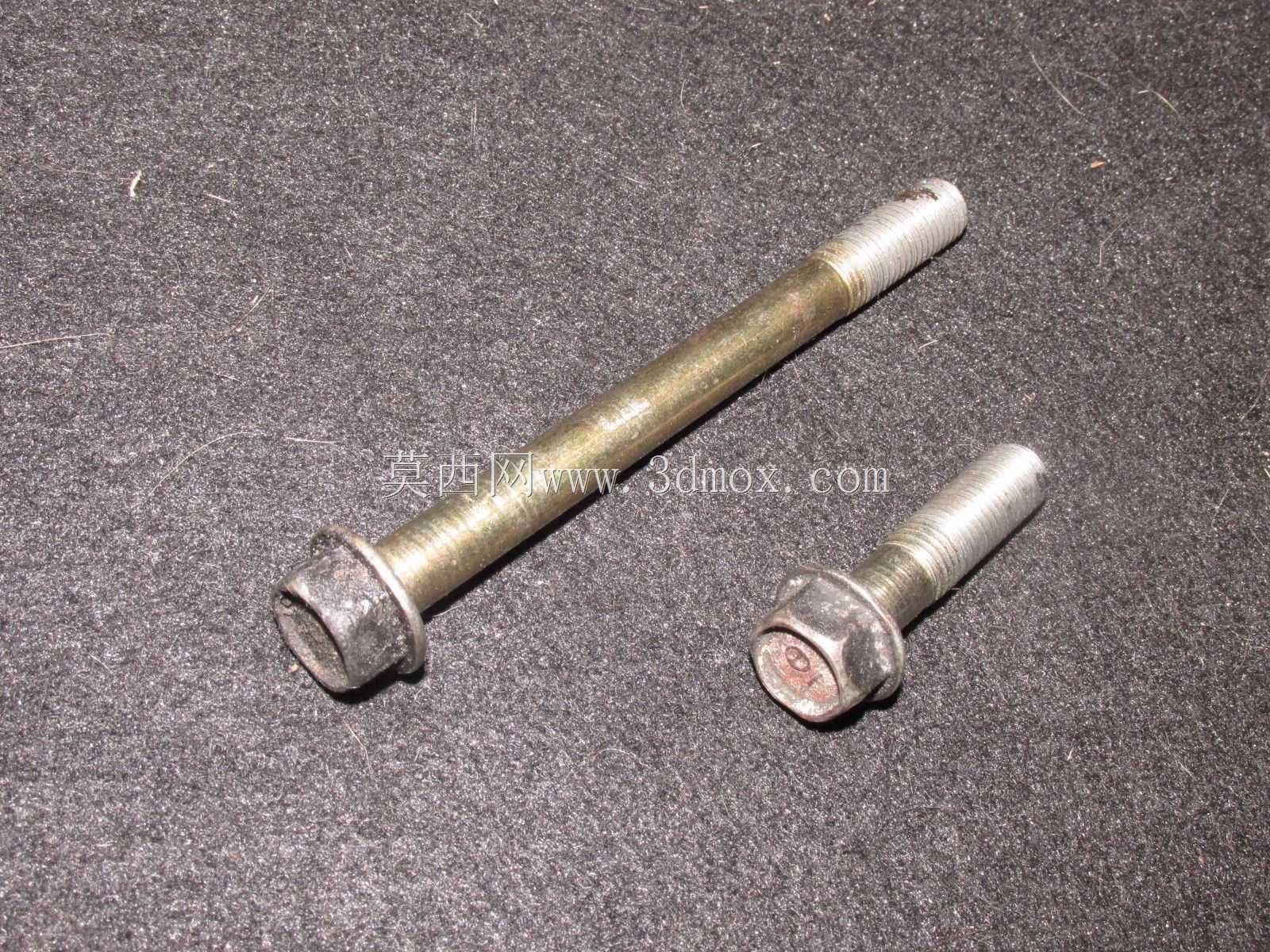

　　长度参数的设定完全贴合B16A起动机的安装法兰厚度差：较长的螺栓对应起动机上靠近驱动端的安装点位，这个位置的法兰叠加了起动机前盖、密封垫片、壳体定位凸台的总厚度，螺栓总长度设定为110mm，其中有效螺纹紧固长度控制在100mm，预留出10mm的光杆段对应法兰上的光孔定位段，既保证螺栓拧入壳体后有足够的螺纹啮合长度——按照机械设计的通用规范，钢质螺栓拧入铝质壳体的啮合长度需要达到公称直径的1.5倍以上，100mm的紧固长度远高于这个阈值，能够承受起动瞬间最大120N·m的冲击扭矩不滑牙；同时光杆段和法兰光孔的小间隙配合，还能起到安装定位的作用，保证起动机驱动齿轮和飞轮齿圈的同轴度控制在0.2mm以内，避免啮合偏磨。较短的螺栓对应起动机尾部靠近电磁开关的安装点位，这个位置的法兰厚度更薄，没有叠加前盖的凸台结构，螺栓总长度设定为45mm，有效紧固长度35mm，同样满足铝壳体的螺纹啮合长度要求，不会出现螺栓过长顶到电磁开关内部触点的问题。螺栓头部统一采用14mm对边尺寸的六角头结构，适配常规汽修场景的14mm套筒、开口扳手操作，头部下方自带一体成型的平垫结构，不需要额外加装垫片，既减少了装配时的零件数量，也能增大螺栓头部和起动机法兰面的接触面积，降低预紧时的接触面压应力，避免铝合金法兰被压溃变形。

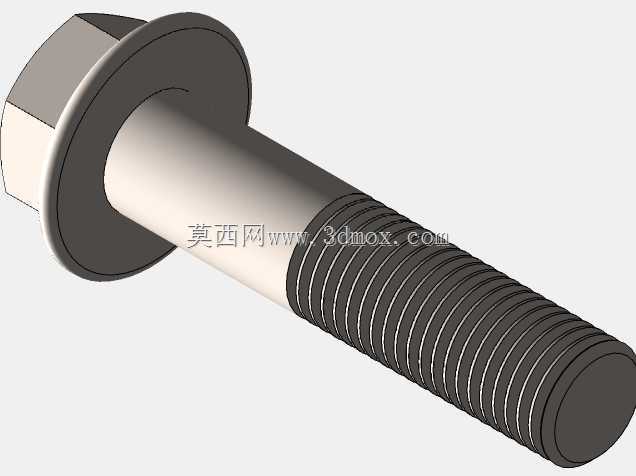

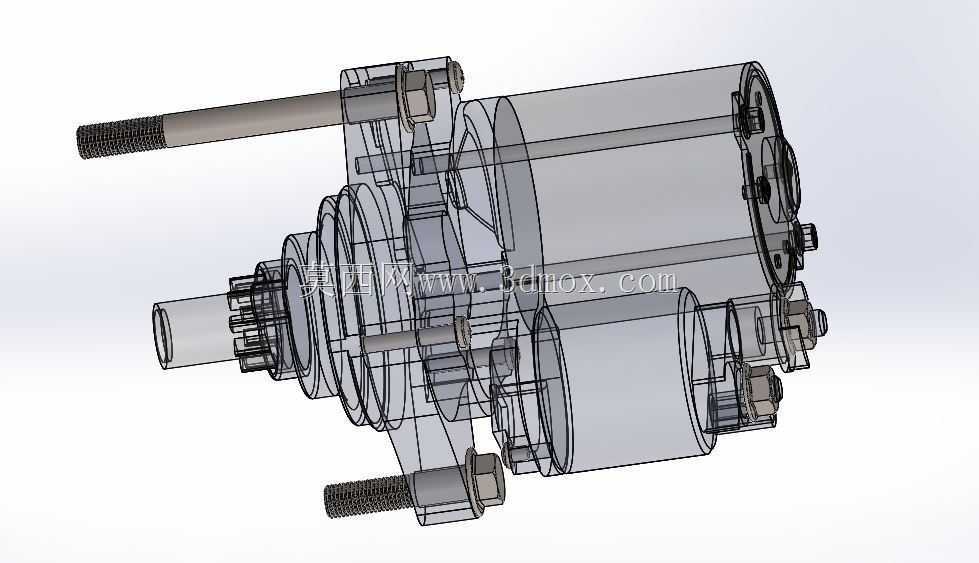

　　建模过程中特意还原了螺栓的细节结构：螺纹段收尾处做了30度的倒角引导，方便装配时快速对准螺纹孔，不会刮伤内螺纹的首牙；光杆段的表面粗糙度控制在Ra3.2，和法兰光孔配合时不会出现卡滞；螺栓的性能等级设定为8.8级，表面采用镀锌钝化处理，能够抵御发动机舱内的高温、油污、水汽侵蚀，避免长期使用后出现锈蚀咬死的问题。从安装边界来看，两款螺栓的安装点位周围预留了足够的扳手操作空间，长螺栓的位置距离起动机励磁壳体的外圆有15mm的间隙，短螺栓的位置距离电磁开关的接线柱有10mm的间隙，拆装时不需要额外拆卸周边的线束、管路，符合整车售后维修的可达性设计要求。在实际的选型验证中，还要结合起动机的额定输出扭矩做预紧力校核：按照8.8级螺栓的屈服强度计算，M10细牙螺栓的推荐预紧扭矩为35-40N·m，这个扭矩下产生的轴向夹紧力，能够保证起动机在最大输出扭矩工况下，法兰面不会出现相对滑移，连接结构不会出现松动。很多改装场景下会随意更换更长的螺栓，甚至用粗牙螺纹的螺栓替代，看似连接更牢固，实际上要么螺栓过长侵入起动机内部，刮擦旋转的电枢部件造成短路，要么粗牙螺纹的自锁性能不足，长期振动后松脱，反而带来更大的故障隐患。本次的螺栓参数化模型，完全还原了原厂装车的尺寸边界和结构细节，既可以作为维修替换时的尺寸参照，也可以作为起动机安装结构设计时的选型参考，帮助设计人员快速匹配对应安装点位的螺栓规格，减少反复校核尺寸的工作量，避免出现选型错误导致的装配干涉、连接失效问题。
