T3/T4 T04E涡轮轴颈轴承结构设计

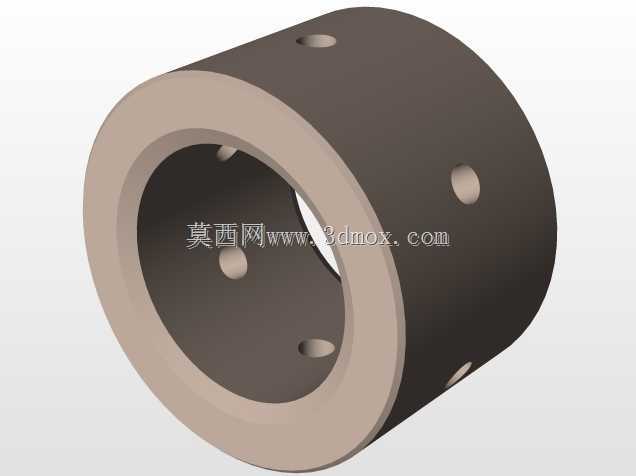

　　因此在结构设计上完全围绕高速滑动摩擦的工况做针对性优化。整体外形采用厚壁圆筒式的整体结构，没有拼接或分体结构，避免高速运转下的结构松动风险，外圆柱面为过盈配合安装面，加工精度控制在IT5级，表面粗糙度达到Ra0.8，保证压入增压器中间壳体的轴承座孔后，不会出现配合松动导致的跟转问题，安装时的过盈量通常控制在0.02mm-0.04mm区间，既保证装配后的紧固性，又不会因为过盈量过大导致内孔收缩变形，影响轴系的配合间隙。内圆柱面是直接与涡轮轴轴颈配合的工作面，表面粗糙度要求达到Ra0.4，加工时会做微纹理的储油结构处理，保证润滑油进入配合间隙后能形成连续稳定的动压油膜，配合间隙根据不同的润滑油粘度等级，通常控制在0.025mm-0.在车用涡轮增压器的核心回转支撑体系中，轴颈轴承是保障涡轮轴高速稳定运转的核心部件，这款适配T3/T4系列T04E规格涡轮的轴颈轴承，主要应用在排量1.8L-3.0L区间的乘用车、轻型商用车废气涡轮增压器总成中，承担涡轮轴与压气机叶轮端的径向载荷承载任务，同时为高速回转的轴系提供稳定的油膜支撑，隔绝涡轮端高温传导带来的热变形影响，是增压器转子系统里决定整机寿命与运转稳定性的关键易损配套零件。从实际装车运行的工况来看，这类轴颈轴承的工作转速区间通常覆盖每分钟8万转到16万转，工作环境紧邻涡轮端，长期承受150℃-220℃的润滑油温传导，同时要承受转子动不平衡带来的交变径向载荷，还要应对轴系高速回转时的油膜剪切发热，

　　04mm区间，间隙过小会导致高速运转时油膜剪切过热，出现抱轴故障，间隙过大则会导致转子回转精度下降，出现增压器异响、叶轮擦壳等问题。轴承本体上均匀分布的径向通孔是润滑油通道，这些孔的位置与中间壳体上的主油道一一对应，发动机主油道输送来的压力润滑油，通过这些径向孔直接进入轴承内孔与轴颈的配合间隙，一方面建立支撑油膜，另一方面带走轴承摩擦产生的热量，同时对轴系起到一定的阻尼减振作用，孔的数量与孔径经过匹配计算，既保证足够的润滑油流量，又不会因为泄油过快导致油膜压力不足。在设计思路上，这款轴承没有采用复杂的浮动瓦结构，而是采用整体式的滑动轴承结构，加工工艺性更好，成本更低，同时对润滑油清洁度的容忍度更高，适合售后维修市场的替换使用场景，

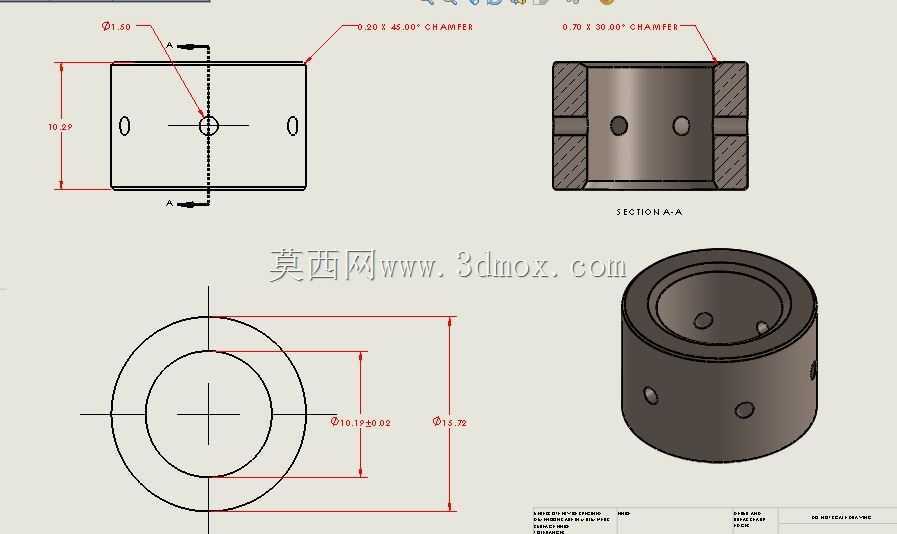

　　轴承的壁厚经过优化，在保证足够结构刚度的前提下，尽可能增大热容量，缓解涡轮端瞬时高温传导带来的热变形量，两端的倒角设计既方便压装时的导入，又能避免压装过程中出现边角崩裂的问题，同时倒角位置可以形成润滑油的引流缓冲区，让进入配合面的润滑油分布更均匀。从安装边界来看，这款轴承的轴向长度完全匹配T04E规格增压器中间壳体的轴承座孔深度，装配后两端与止推轴承、密封环座的轴向间隙控制在0.1mm以内，不会出现轴向窜动导致的油道错位问题，外圆直径与对应规格的轴承座孔完全适配，不需要额外的调整垫片或定位销，依靠过盈配合即可完成周向与轴向的固定，维修替换时只需要将旧轴承从座孔中压出，清理干净座孔内的积碳与油泥后，将新轴承均匀压入到位即可，

　　不需要做额外的配磨加工。在实际应用中，这类轴颈轴承的失效形式通常有几种：一是润滑油清洁度不足导致的硬质颗粒进入配合间隙，划伤内孔工作面，破坏油膜连续性，导致磨损加剧；二是发动机冷启动时润滑油未及时到达配合面，出现干摩擦导致的工作面拉伤；三是长期高温运行导致的轴承材料疲劳剥落，出现间隙过大的问题。因此在建模过程中，所有的配合面尺寸公差、油孔位置度、形位公差都严格按照涡轮增压器的行业设计规范设定，油孔的边缘都做了R0.2的圆角处理，避免应力集中，同时防止锐边切割润滑油膜，轴承的材料通常采用铜铅合金或者高锡铝合金，具备良好的嵌藏性与抗疲劳性能，建模时也预留了表面镀层的厚度空间，方便后续做表面处理优化摩擦性能。对于三维建模从业者来说，这类轴承的建模看似结构简单，但所有的尺寸细节都直接对应实际的装配与运行需求，不能只做外观的圆筒造型，需要精准还原每个油孔的位置、孔径、倒角细节，以及各个配合面的尺寸公差要求，才能为后续的工程图输出、装配干涉检查、运动仿真提供准确的模型基础，尤其是在做增压器转子系统的动力学仿真时，轴承的配合间隙、油孔位置都会直接影响仿真结果的准确性，因此建模过程中需要对每个结构特征的工程意义有清晰的认知，而不是单纯的几何外形堆砌。
