不锈钢中压液压油折叠替换滤芯结构

　　在液压传动系统的运维与整机设计环节，过滤元件的选型与结构匹配直接决定了系统油液清洁度等级，进而影响泵、阀、执行元件的磨损寿命与故障间隔周期，这款替换型过滤元件主要面向额定中压等级的液压回路设计，适配主流MP Filtri系列过滤器的安装腔体，可直接替换同规格原厂滤芯完成日常维保更换，无需改动过滤器壳体的安装结构与密封配合尺寸。从实际应用场景来看，这类滤芯广泛覆盖工业液压站、工程机械液压回路、润滑系统的压力管路过滤环节，安装在过滤器壳体内的油液通路上，当带杂质的液压油从滤芯外侧流向内侧时，折波状的滤层会拦截油液中携带的金属磨屑、密封件磨损颗粒、外界侵入的粉尘杂质，避免颗粒进入伺服阀、液压泵等精密配合副造成卡滞、划伤或者节流孔堵塞问题。

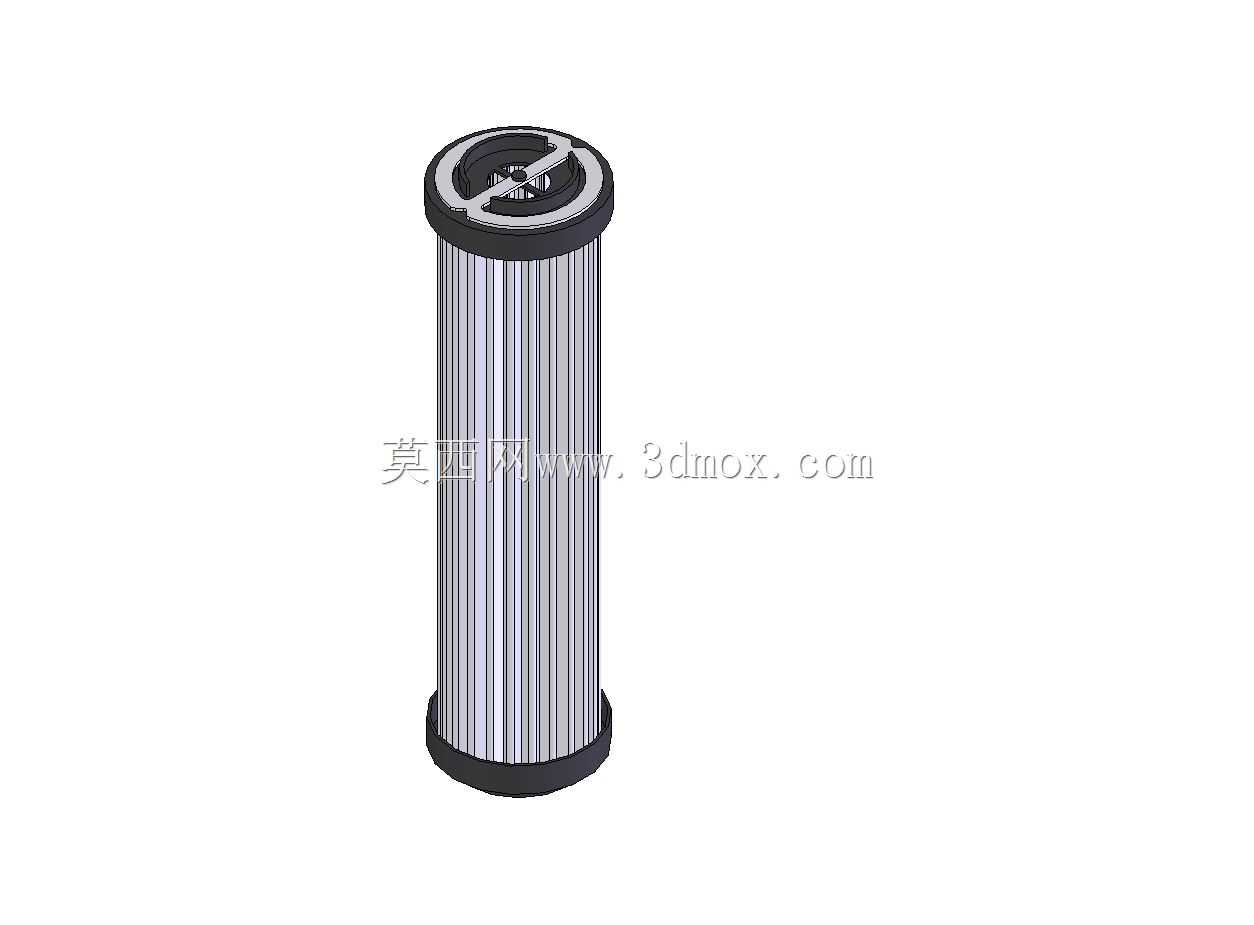

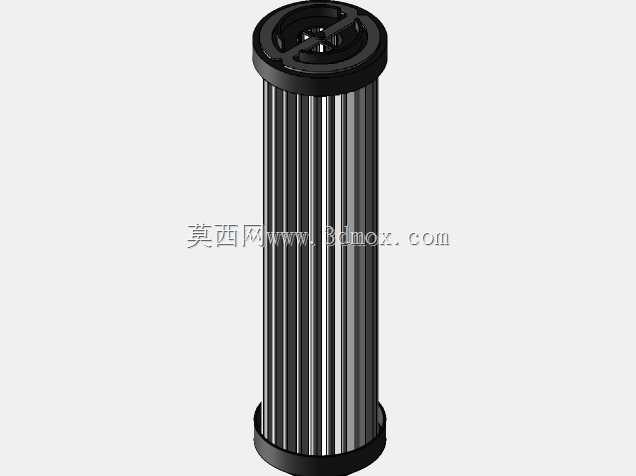

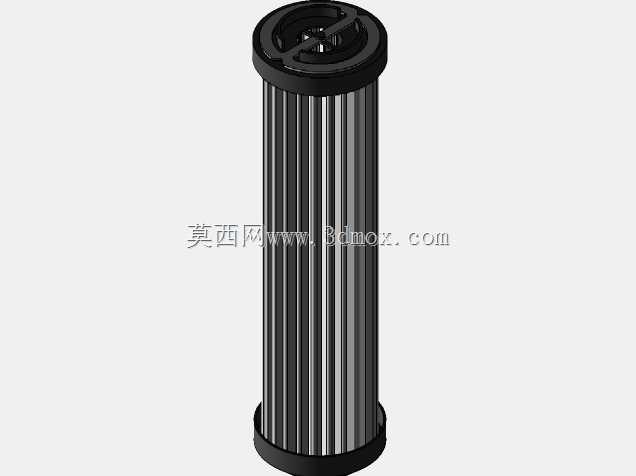

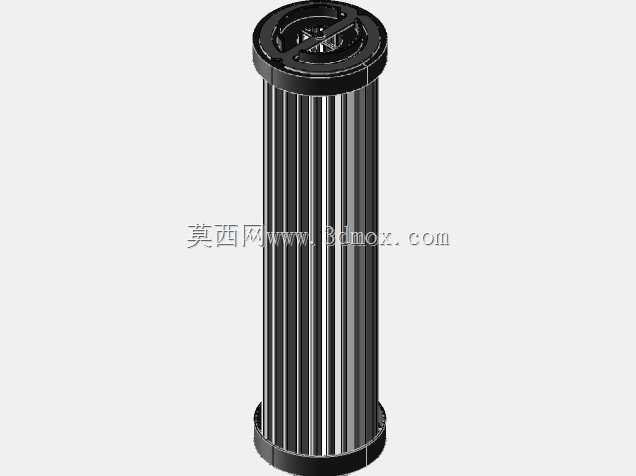

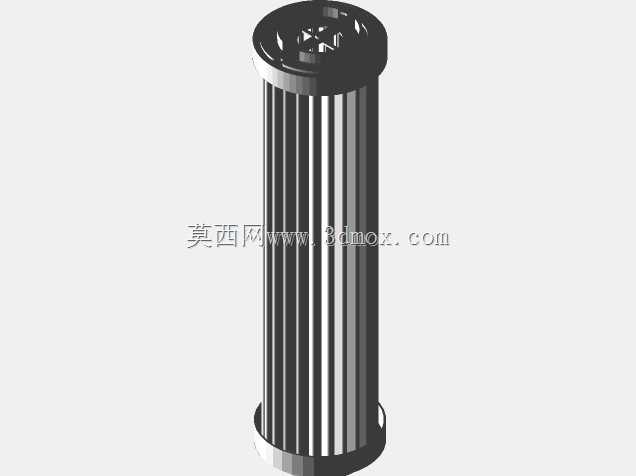

　　从结构设计思路来看，这款滤芯采用上下端盖加中心支撑骨架的经典结构，上端盖设置了与过滤器压盖配合的定位结构与密封贴合面，保证安装后不会出现旁通泄漏，下端盖做了圆弧过渡的密封支撑结构，适配壳体底部的定位槽，安装时可以快速导向就位，不会出现装偏导致的密封失效。滤层采用不锈钢材质的折叠滤材，折波均匀排布，在有限的筒状安装空间内最大化拓展了有效过滤面积，相比同尺寸的平绕滤层，通流能力提升40%以上，同时可以降低油液穿过滤层的压差损失，减少系统的无用功耗。中心的冲孔支撑骨架采用不锈钢材质制作，均匀排布的通流孔可以在承受中压油液的径向压差时，给滤层提供足够的支撑强度，避免滤层在压差作用下出现塌陷、破损，导致过滤失效。从安装边界尺寸来看，

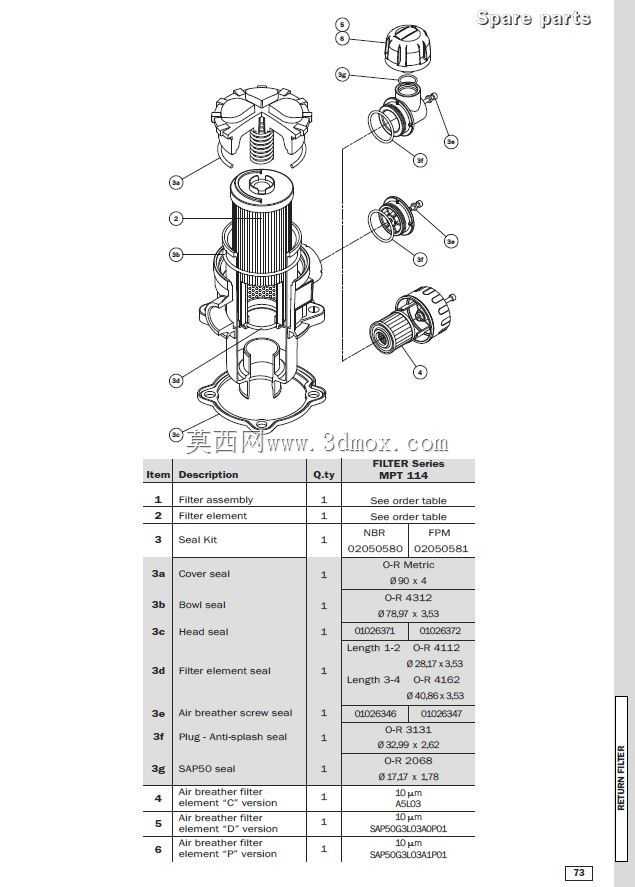

　　这款滤芯为直筒状结构，外径严格匹配过滤器腔体的内部通径，安装间隙控制在合理范围，既不会因为间隙过大造成未过滤油液的旁通，也不会因为间隙过小导致安装卡滞、拆卸困难；整体长度适配对应型号过滤器的腔体深度，上端盖的提手结构方便维保更换时直接将滤芯从壳体内提出，无需额外的拆卸工具，降低现场运维的操作难度。在实际选型匹配时，需要确认滤芯的密封件材质与系统油液的相容性，这款滤芯适配常规矿物液压油的工作介质，工作压力等级覆盖中压液压系统的常规工况，滤材的过滤精度满足常规工业液压系统的NAS清洁度要求，在日常运维更换时，只需要打开过滤器上端的压盖，取出旧滤芯，清理壳体内部的沉积杂质，将新滤芯对准底部定位槽放入，重新压紧压盖即可完成更换，

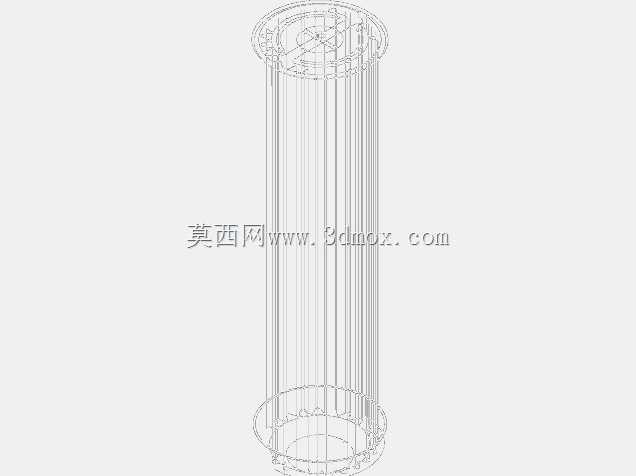

　　整个过程不需要对过滤器主体进行拆解，大幅缩短设备的停机维护时间。不同于一次性的低压回油滤芯，这款带金属支撑骨架的中压滤芯结构强度更高，可以承受系统启动瞬间的压力冲击，不会因为瞬时压差过高出现滤层破裂的问题，折波结构的滤层在污染物截留量达到额定值之前，压差上升曲线平缓，可以给运维人员留出足够的更换窗口期，避免因为滤芯突然堵塞造成系统压力骤升、旁通阀持续开启导致的油液污染失控问题。在三维建模过程中，这类滤芯的结构需要重点还原上下端盖的密封配合尺寸、滤层的折波参数、中心骨架的开孔排布，以及上端盖的定位与提手结构，保证模型在做整机装配模拟时，可以准确验证滤芯与过滤器壳体的干涉情况、安装行程是否合理，避免实际生产装配时出现尺寸不匹配的问题。对于液压系统设计人员来说，这类标准化替换滤芯的三维模型可以直接导入系统装配体，完成过滤器组件的整体布局，不需要从零开始绘制滤芯结构，大幅提升管路布局与整机设计的效率，同时可以在设计阶段就确认滤芯的维护操作空间是否足够，避免后期整机装配完成后出现滤芯更换空间不足、需要拆解周边管路才能维护的设计缺陷。
