适配3D打印场景的空气过滤盒结构设计

　　在桌面级3D打印作业、小型激光切割、桌面焊锡等会产生细微颗粒物与挥发性异味的工位场景中，开放式作业带来的废气散逸一直是影响操作人员职业健康的核心问题，这类工位往往空间有限，无法适配工业级大型除尘过滤设备，小型化、可快速自制替换的过滤装置就成了刚需。这款过滤盒的设计完全围绕小空间工位的空气净化需求展开，整体采用方正盒式结构，最大化利用桌面或设备侧方的有限安装空间，没有冗余的外凸结构，避免在狭小作业空间内造成磕碰干涉。

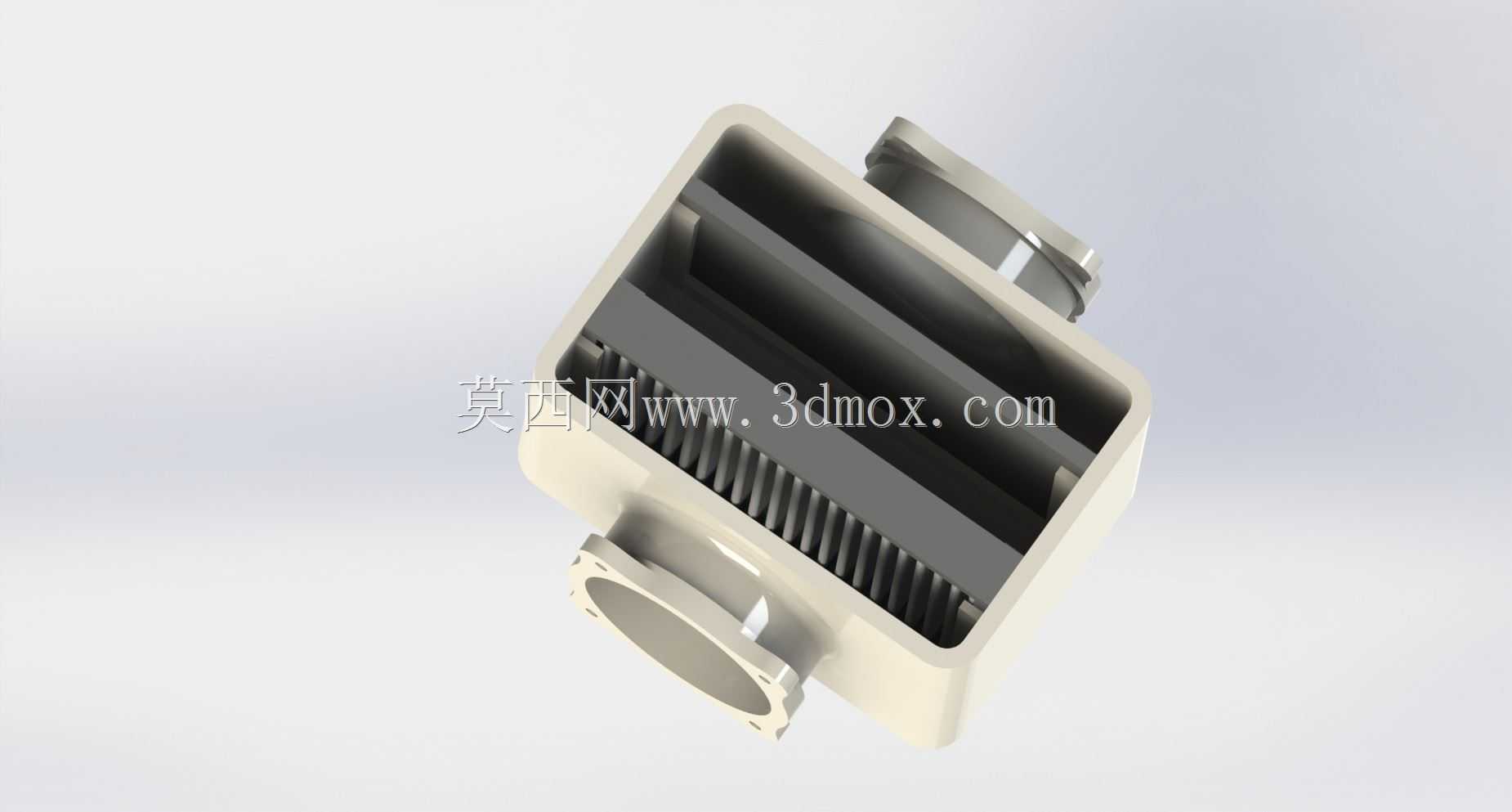

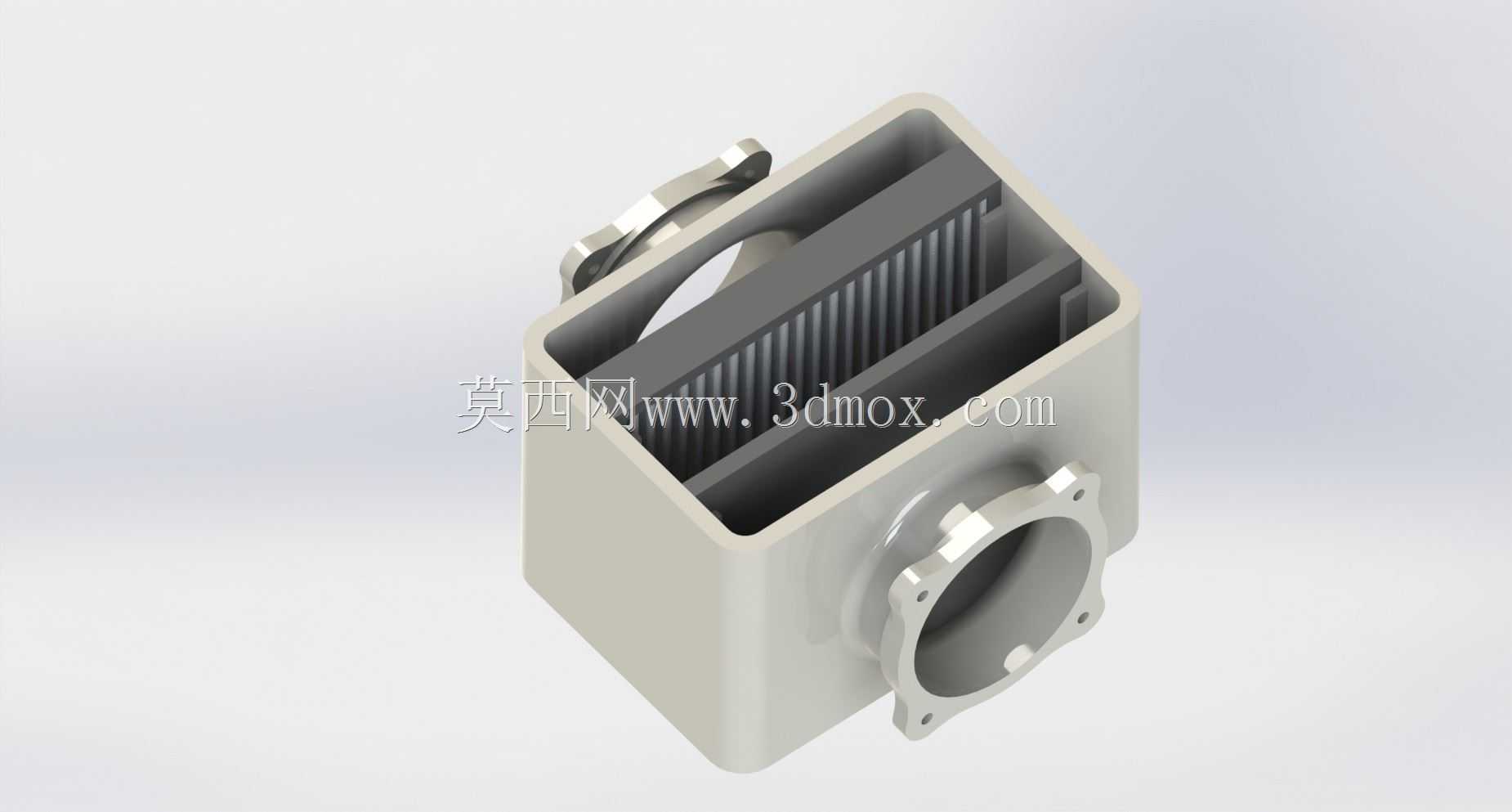

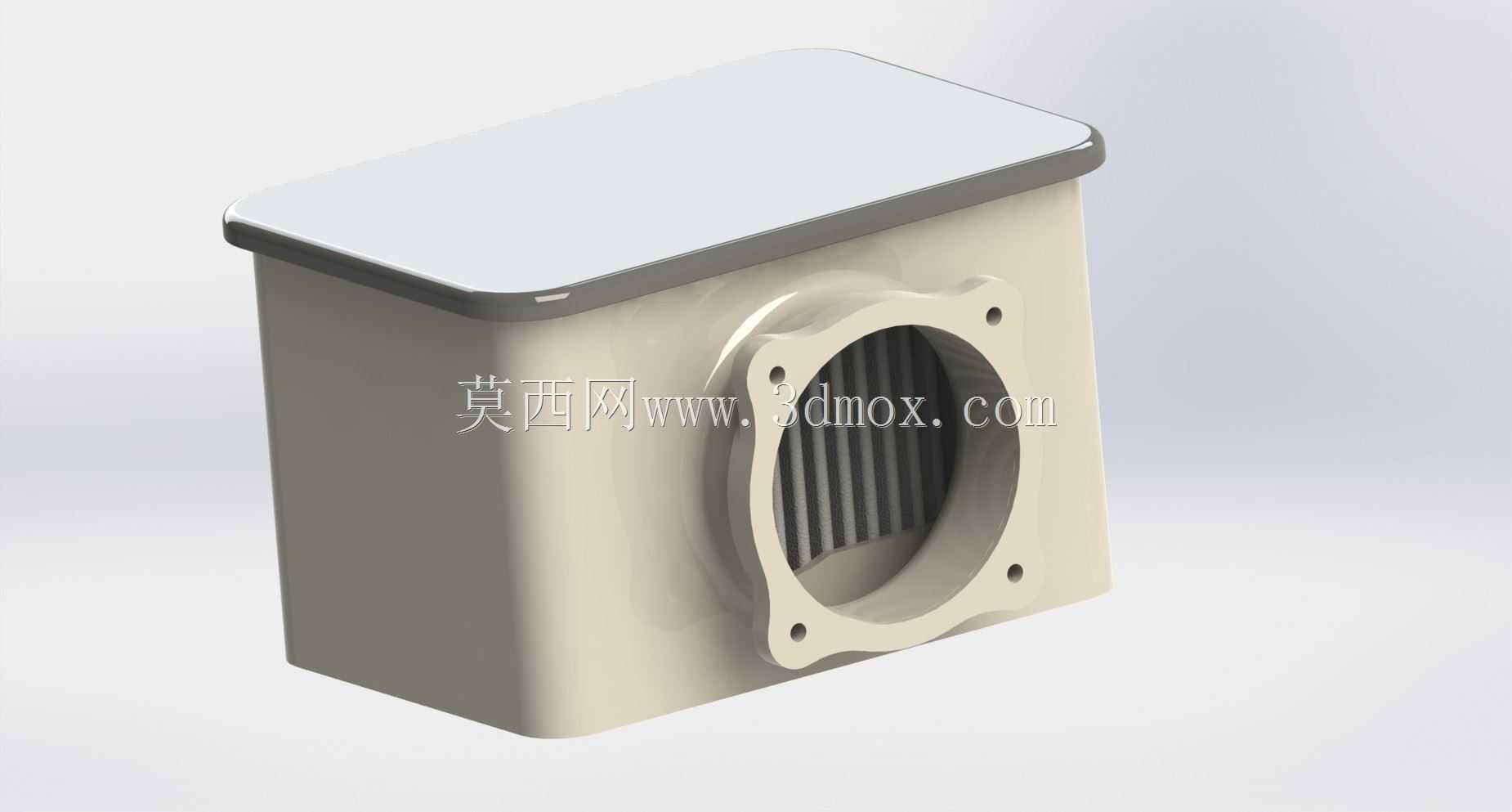

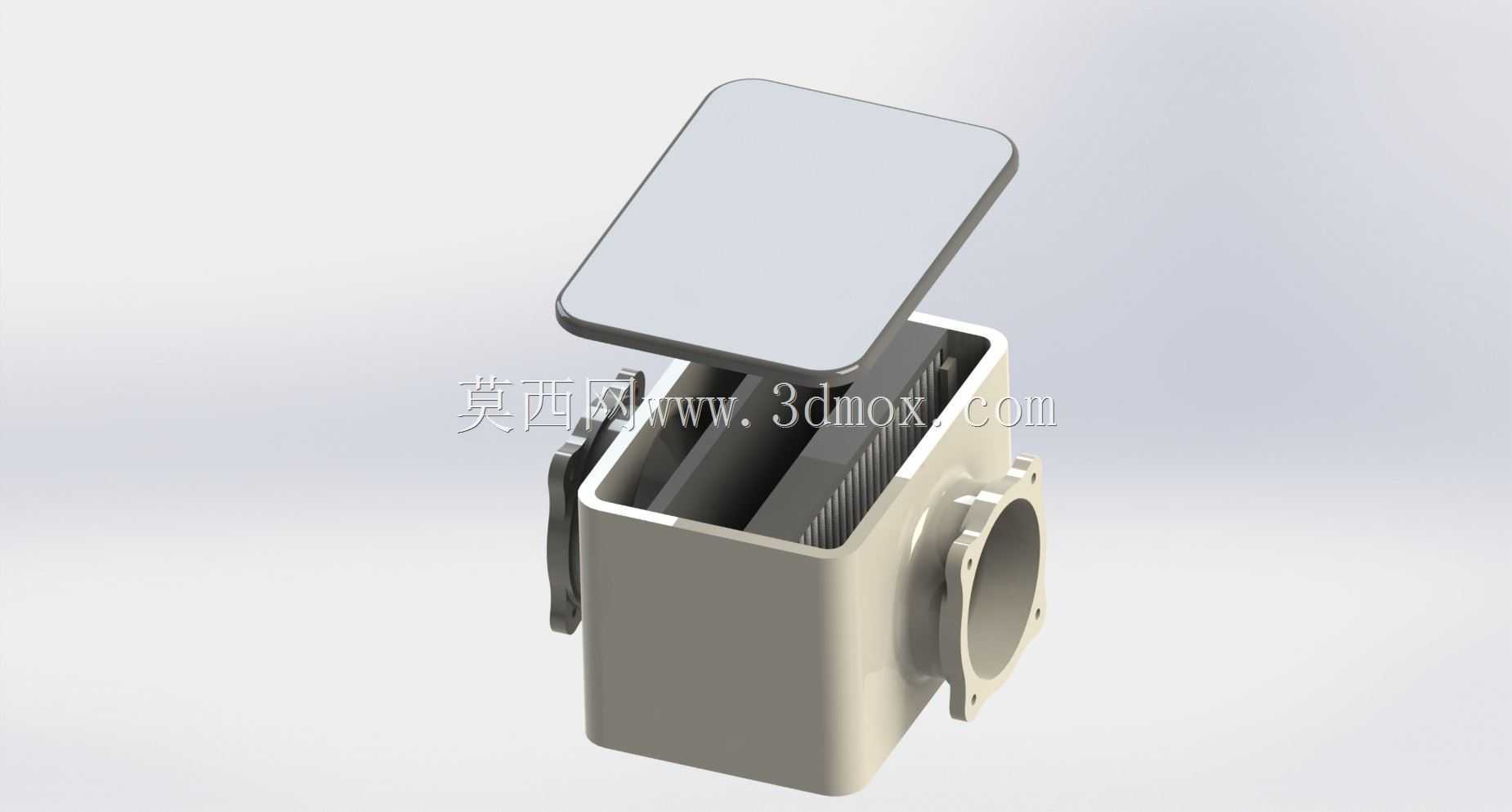

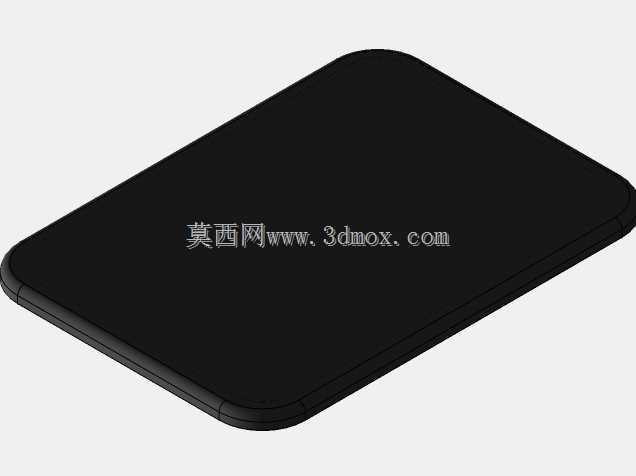

　　结构设计上，盒体采用上下分体的快开式卡合结构，无需额外紧固件即可完成滤材的更换操作，日常维护时不需要借助工具，徒手就能打开盒体替换内部滤材，适配个人用户、小型工作室的低频次维护需求。盒体两侧预留标准法兰接口，其中一侧接口可直接对接70毫米规格的轴流风扇，通过风扇提供的风压让待过滤空气从另一侧进风口进入盒体内部，依次穿过滤材完成净化后排出，整套结构不需要额外设计风道转接件，降低了自制组装的复杂度。

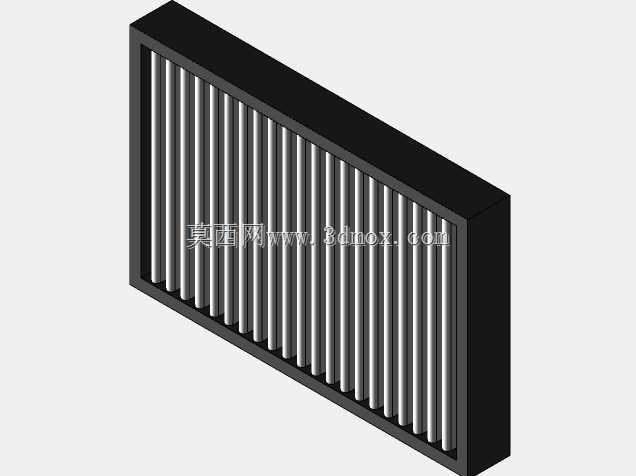

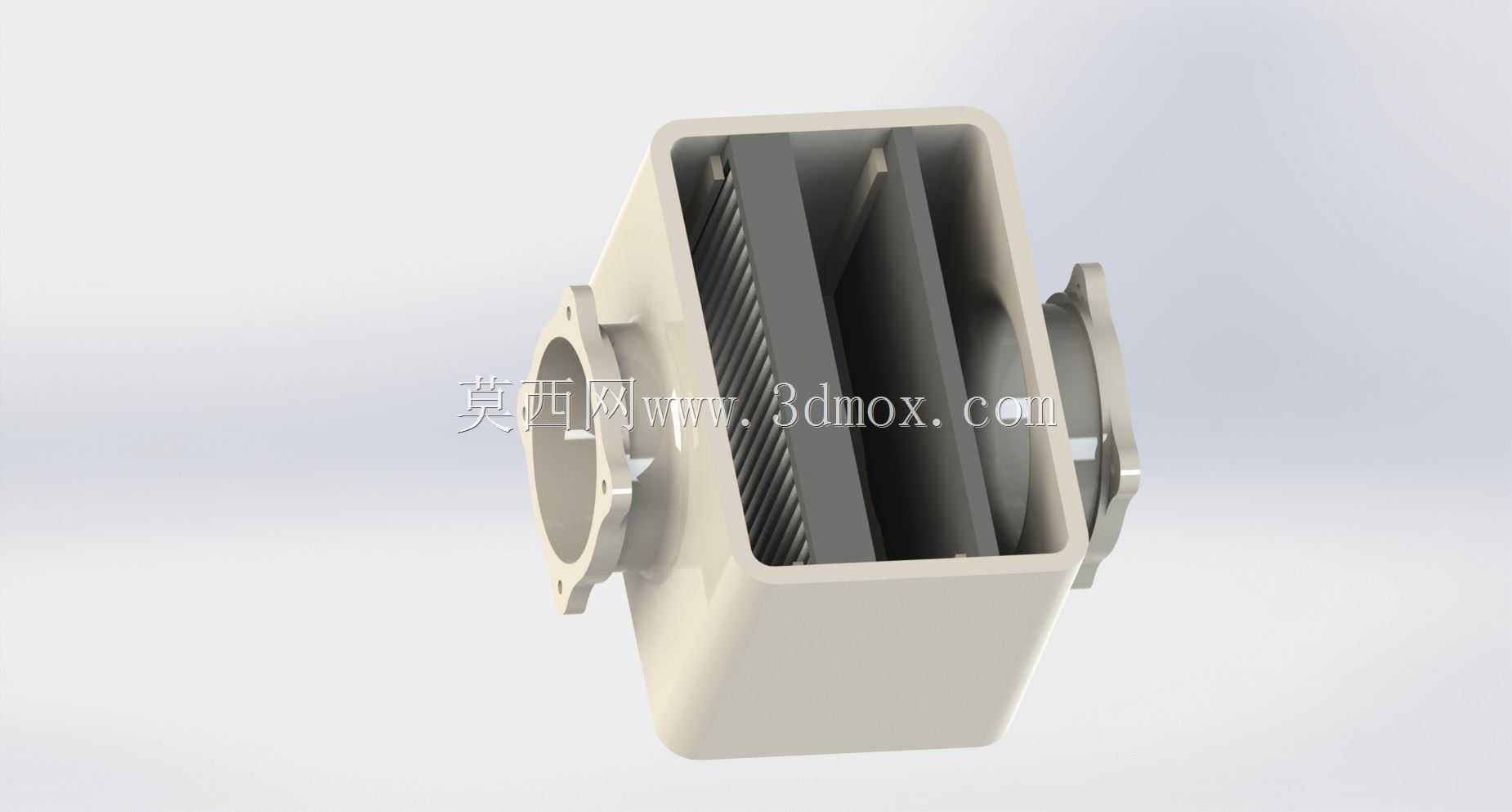

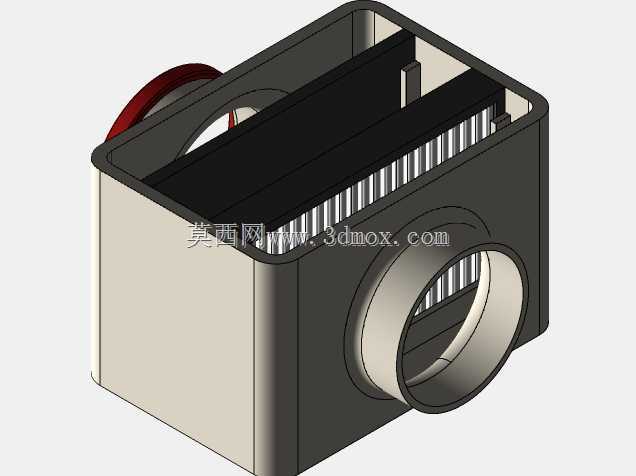

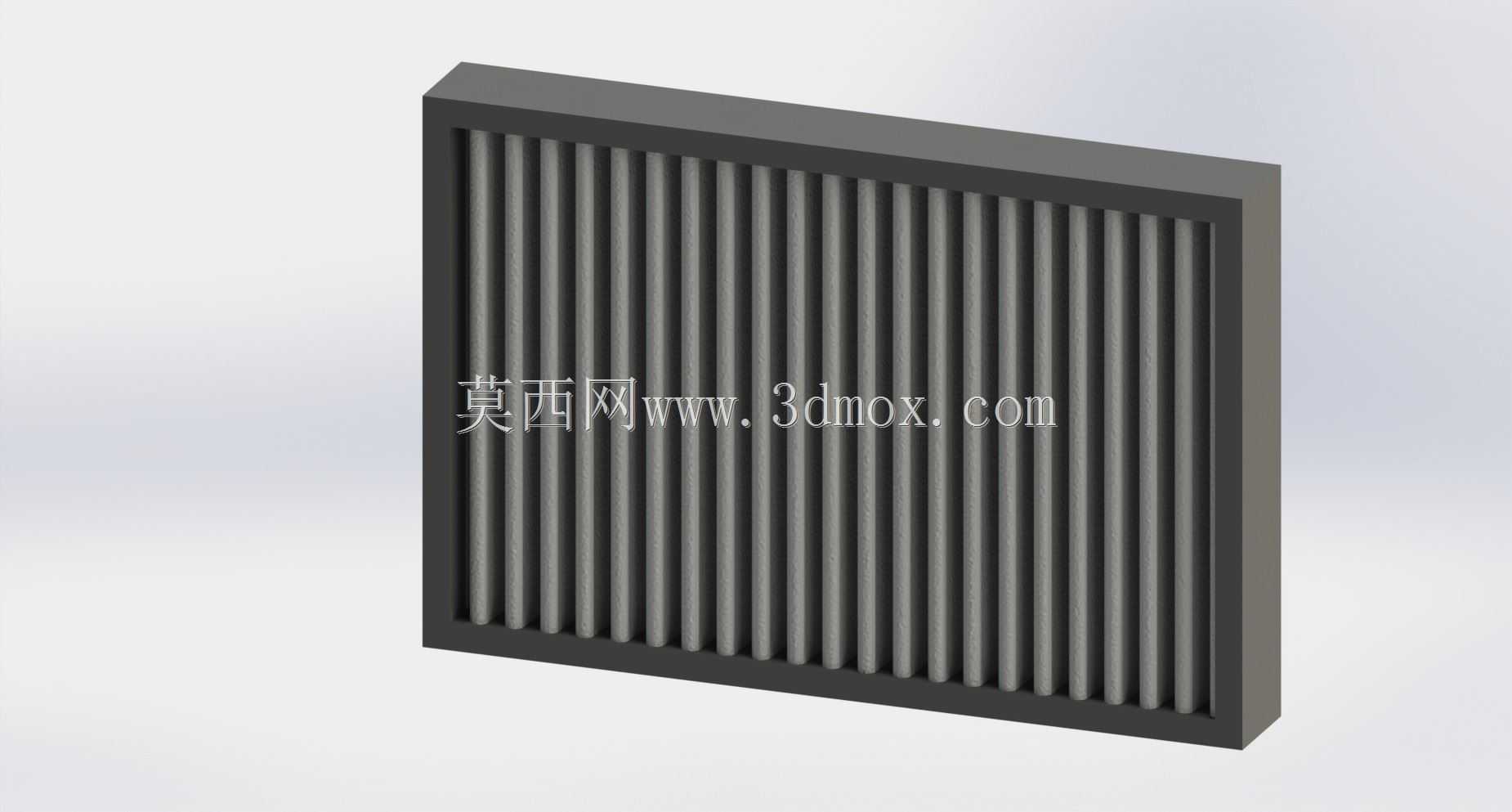

　　滤材适配层面，设计时充分考虑了民用易得滤材的兼容性，可同时容纳两层过滤单元：第一层采用市售常见的Sears Kenmore渐进式HEPA滤网，也就是对应8175062型号的通用规格，主要拦截3D打印过程中产生的ABS、PLA等材料挥发的细微颗粒物、激光切割产生的烟尘颗粒，过滤精度可满足小空间内的颗粒物去除需求；第二层适配43000系列非导管式碳过滤器，也就是常规民用油烟机使用的碳过滤单元，主要吸附打印过程中产生的挥发性有机气体、切割作业产生的异味，两层滤材之间预留10毫米的匀风空腔，避免进风直接冲击局部滤材导致过滤效率不均，延长滤材的整体使用寿命。单套盒体可同时容纳2片碳过滤器与1片HEPA滤网，滤材切割尺寸完全匹配市售成品规格，用户不需要自行裁剪滤材，直接购买对应型号的成品滤材即可装入使用。

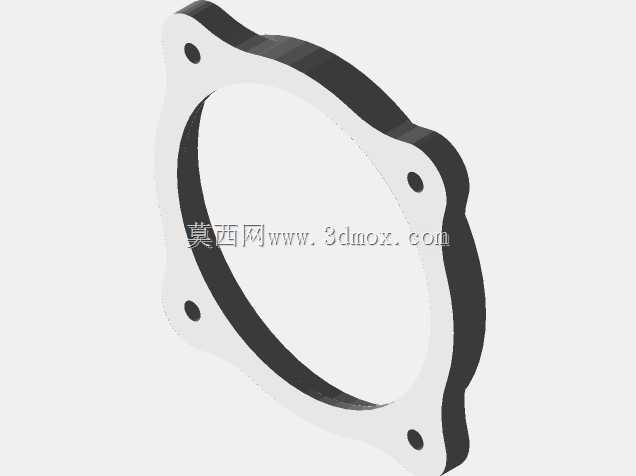

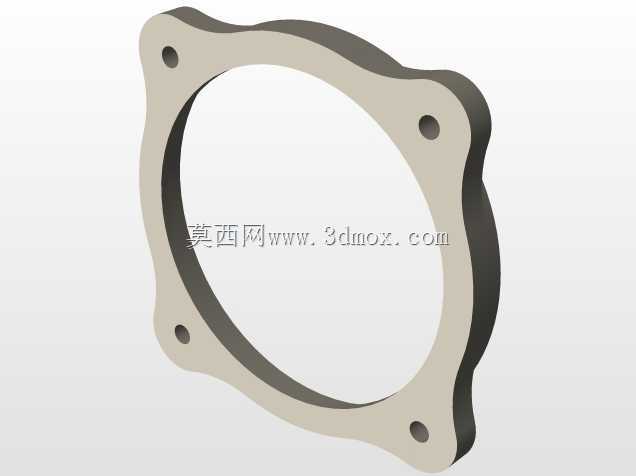

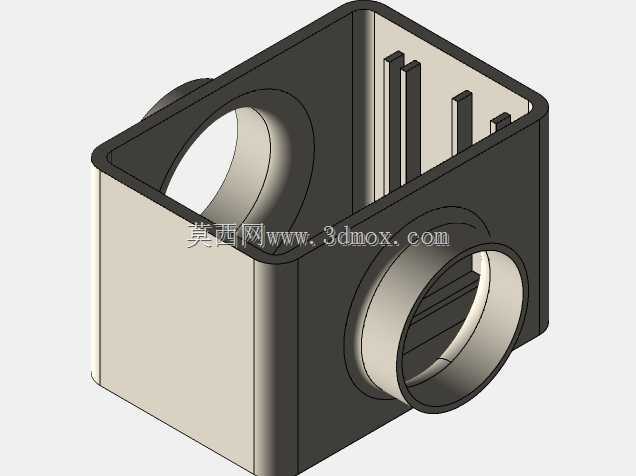

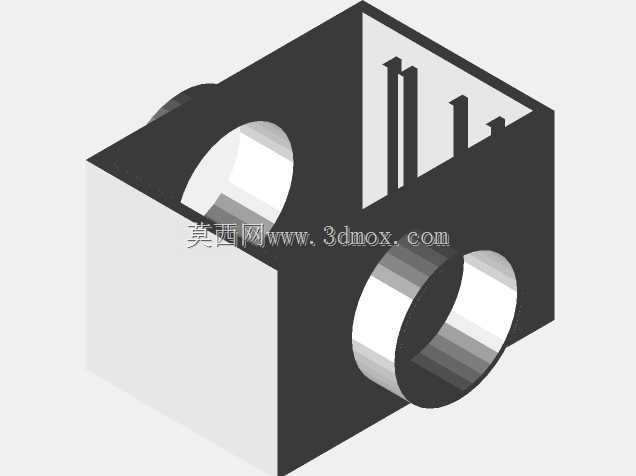

　　安装边界方面，盒体整体外轮廓控制在150毫米见方的尺寸范围内，法兰接口的安装孔位采用对称四孔设计，孔距适配常规70毫米风扇的标准安装孔位，既可以通过法兰直接固定在设备侧壁，也可以通过顶部预留的挂装卡扣固定在工位隔断、桌面支架上，安装方式灵活。盒体壁厚设计为3毫米，完全适配FDM3D打印的工艺要求，打印时不需要添加支撑结构，所有安装面、卡合结构的拔模角度控制在1.5度，既保证打印完成后支撑易去除，也能保证上下盒体的卡合紧密度，避免漏风问题。进出风口的通径设计为60毫米，和70毫米风扇的有效通风面积匹配，不会因为通径过小产生风阻噪音，也不会因为通径过大导致滤材面风速过高影响过滤效果。

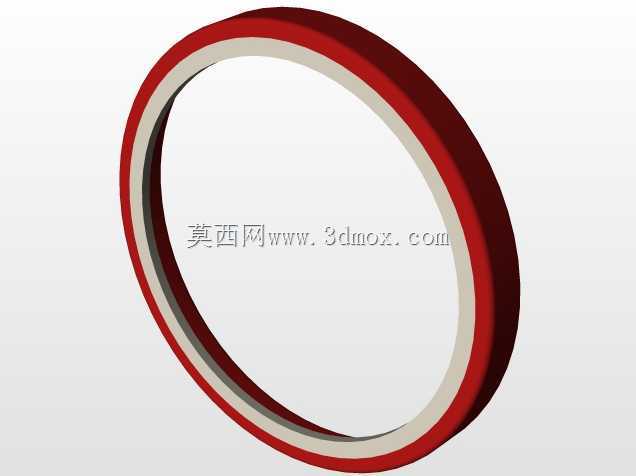

　　实际使用场景中，这款过滤盒既可以直接挂载在桌面3D打印机的框架上，对准打印机喷头的挥发区域做局部抽风过滤，也可以放置在小型激光雕刻机的侧方，配合设备自带的排风接口做二级过滤，避免未完全过滤的烟尘直接排到室内；甚至可以临时作为桌面焊锡工位的小型吸烟装置，替换不同滤材就能适配不同的废气过滤需求。设计时特意规避了特殊定制滤材的需求，所有适配的滤材都是民用市场极易采购的通用型号，用户不需要为了替换滤材支付高额的专用配件成本，打印完成后只需要采购对应滤材和标准70毫米风扇就能组装使用，整体组装成本远低于市售同流量的小型工业过滤装置。盒体内部的滤材固定槽采用限位筋设计，滤材装入后不会因为风压产生移位，密封边采用平面贴合结构，打印完成后只需要在贴合面粘贴薄薄一层EVA泡棉密封条就能实现良好的密封效果，避免未过滤空气从缝隙处漏出。
