工业过滤用135mm直径滤袋支撑骨架

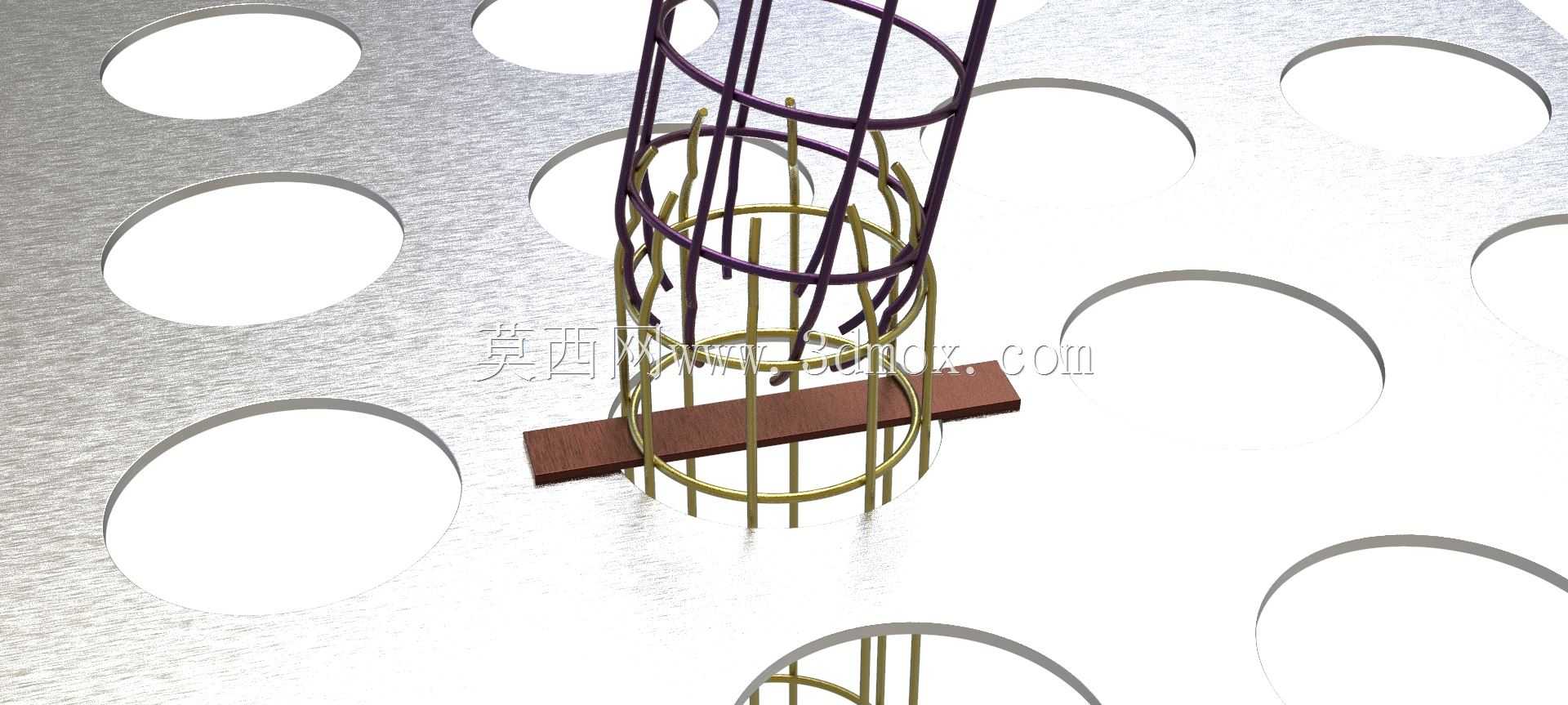

　　在工业流体过滤、气固分离场景中，滤袋是核心过滤执行元件，但柔性滤袋自身无法维持固定形态，在流体压差作用下极易发生塌陷、贴附，导致有效过滤面积大幅缩减，过滤阻力快速攀升，甚至出现滤袋破损、过滤失效的问题，因此滤袋内部必须配套刚性支撑结构，也就是本次呈现的滤袋支撑骨架。这款支撑骨架适配直径135mm的标准工业滤袋，整体采用多环竖筋组合的笼式结构，从结构设计逻辑来看，竖筋沿圆周方向均匀排布，承担主要的径向支撑载荷，环形箍件按固定间距沿轴向分布，将所有竖筋连接为整体，既可以避免竖筋在受压时发生径向屈曲变形，也能保证整个骨架的圆柱度误差控制在合理范围内，确保滤袋套装后不会出现局部褶皱、间隙过大的问题。骨架下端设置了定位横担，

　　安装时可以直接卡入花板的定位槽内，不需要额外的紧固件即可完成轴向限位，既简化了现场安装流程，也能避免运行过程中骨架在滤袋内部发生窜动，磨损滤袋内壁。从应用场景来看，这类滤袋骨架广泛适配脉冲袋式除尘器、液体多袋式过滤器等设备，花板上的安装孔为标准圆形开孔，骨架外径比滤袋内径小2-3mm，既可以保证滤袋顺利套装，也能避免骨架与滤袋之间间隙过大导致滤袋在反吹过程中反复拍打骨架，加速滤袋磨损。骨架的上端可以配套不同形式的文氏管或者吊帽，适配不同的安装固定方式，不管是侧装式还是上装式的过滤设备，都能通过调整上端连接结构实现兼容。在结构细节设计上，所有竖筋与环箍的连接位置都做了圆滑过渡处理，没有尖锐的毛刺或者焊渣凸起，

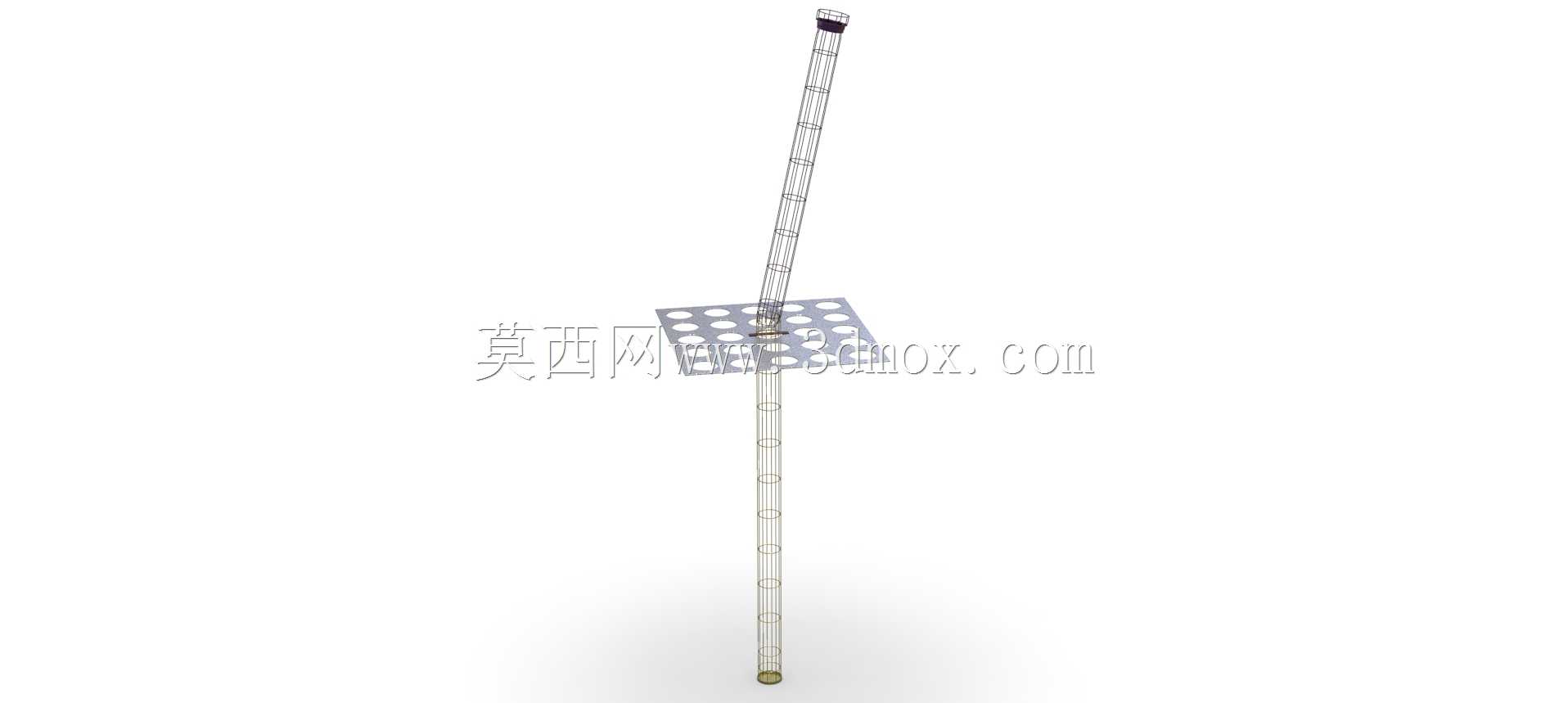

　　避免套装滤袋时刮伤滤袋的纤维层，导致过滤过程中出现漏料问题。竖筋的排布密度经过实际工况验证，在保证支撑强度的前提下，尽可能减少对滤袋有效过滤面积的遮挡，同时也能降低流体穿过滤袋时的局部阻力，避免骨架位置出现局部流速过高，加速滤袋局部磨损的问题。从安装边界来看，这款135mm直径的滤袋骨架，适配花板开孔直径为140mm的标准安装位，安装时只需要将骨架连带套装好的滤袋从花板上方垂直放入安装孔，依靠下端横担与花板下沿的接触完成承重，上端通过压圈或者卡箍将滤袋口压紧在花板上沿，即可完成密封固定，整个安装过程不需要复杂工装，单人即可快速完成，大幅缩短了过滤设备的滤袋更换停机时间。在实际运行过程中，当过滤介质携带杂质穿过滤袋时，

　　杂质被截留在滤袋外表面，洁净介质穿过滤袋后从骨架的筋条间隙汇入净气室或者净液腔，骨架全程维持滤袋的圆柱形态，保证整个滤袋表面都能参与过滤，不会因为滤袋塌陷导致局部过滤负荷过高。当设备进行反吹清灰时，高压气流从滤袋口喷入，滤袋会瞬间产生鼓胀变形，此时骨架的环箍和竖筋可以限制滤袋的最大变形量，避免滤袋因为过度膨胀出现纤维疲劳，延长滤袋的使用寿命。不同于整体冲压的支撑结构，这种笼式骨架的镂空率超过90%，对流体的阻力极小，不会额外增加过滤系统的运行能耗。同时骨架的材质可以根据不同工况选择，常温工况下采用碳钢做表面防腐处理即可，高温或者腐蚀性工况下可以更换为不锈钢材质，只需要调整筋条的材质参数，整体结构不需要做改动，适配性极强。在三维建模过程中，所有筋条的排布都严格遵循圆周均布原则，环形箍的间距根据滤袋长度做等距分配，保证每一段竖筋的自由长度一致，受压时的变形量均匀，不会出现局部支撑力不足的问题。下端横担的长度比花板开孔直径大10mm，保证安装时不会从开孔中滑落，同时横担的厚度控制在5mm以内，不会占用过多的花板下方空间，避免影响相邻滤袋的安装。整个骨架的同轴度公差控制在1mm以内，套装滤袋后不会出现偏斜，保证滤袋与花板开孔的同轴度，避免滤袋一侧与花板孔壁摩擦，造成非正常破损。
