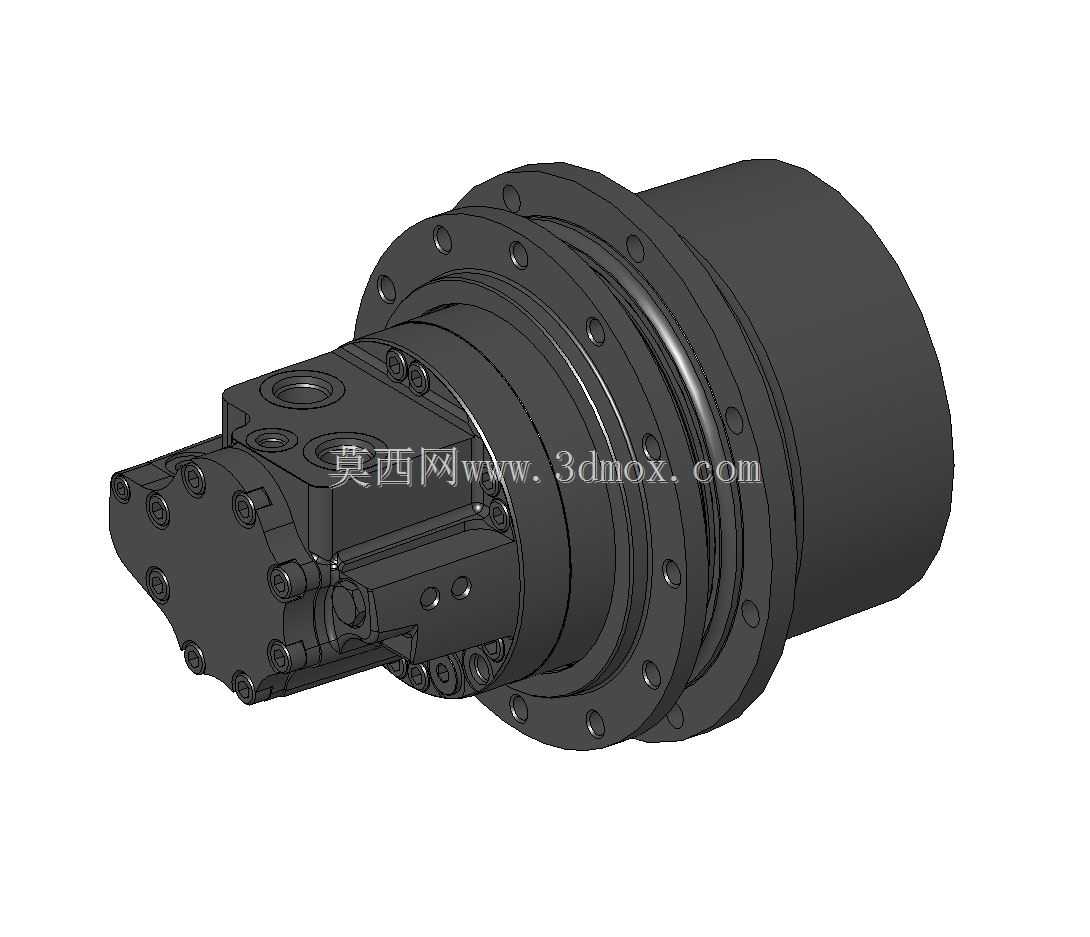

滑移转向履带行走双速液压驱动装置

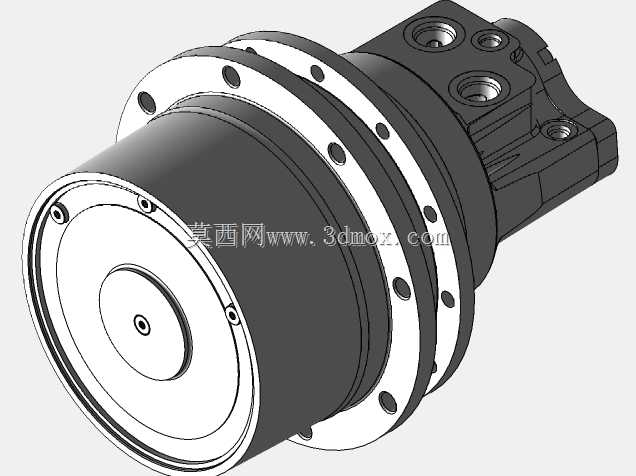

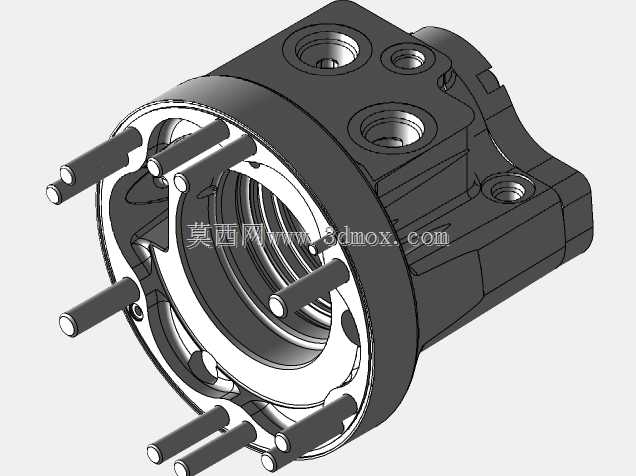

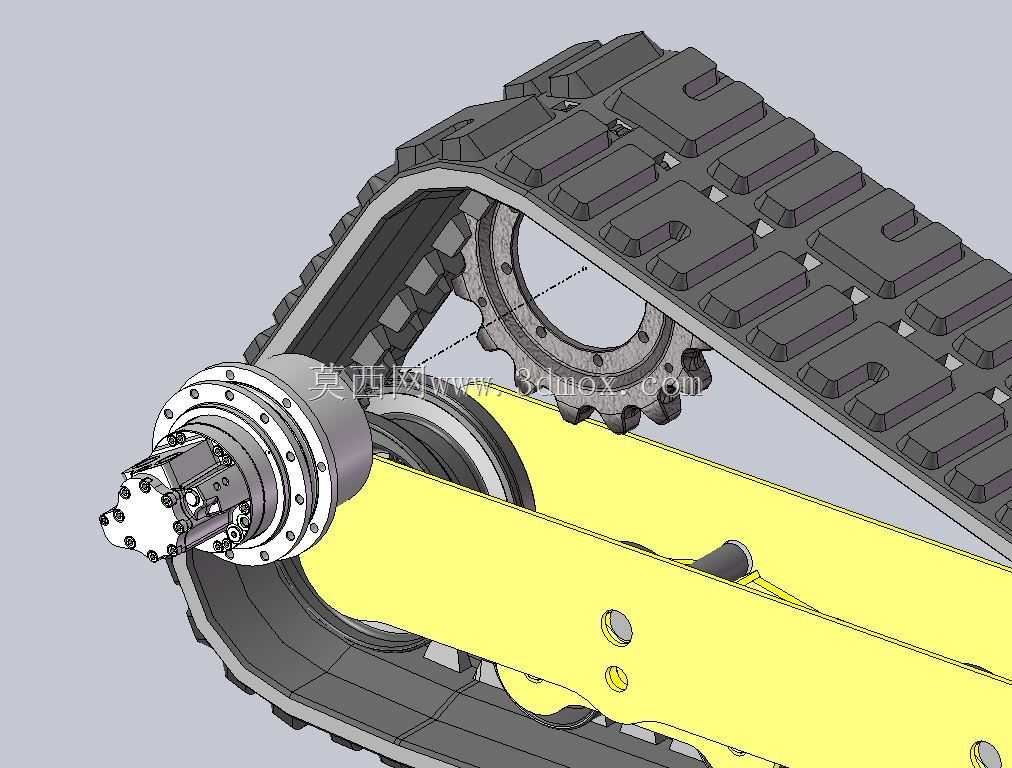

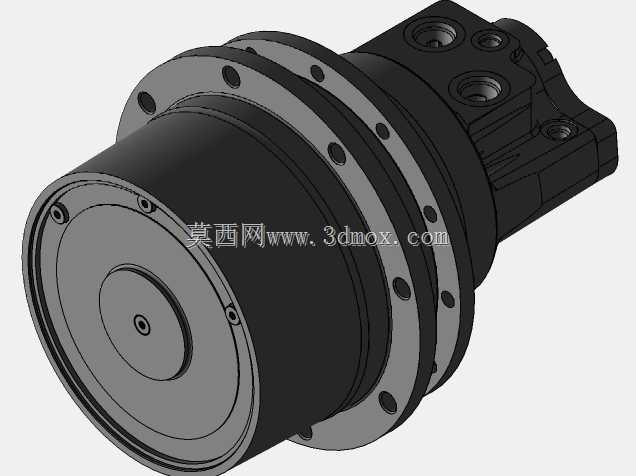

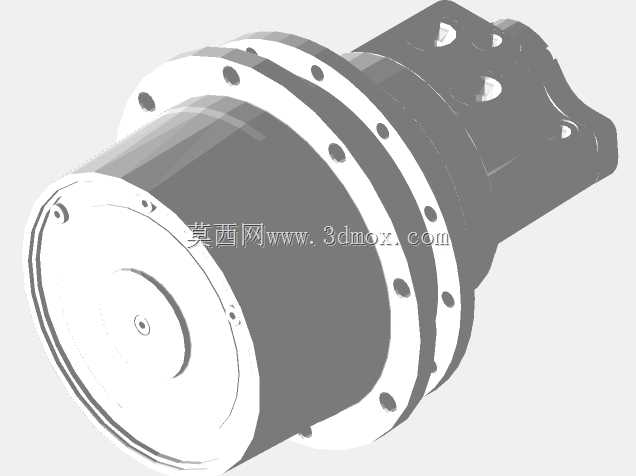

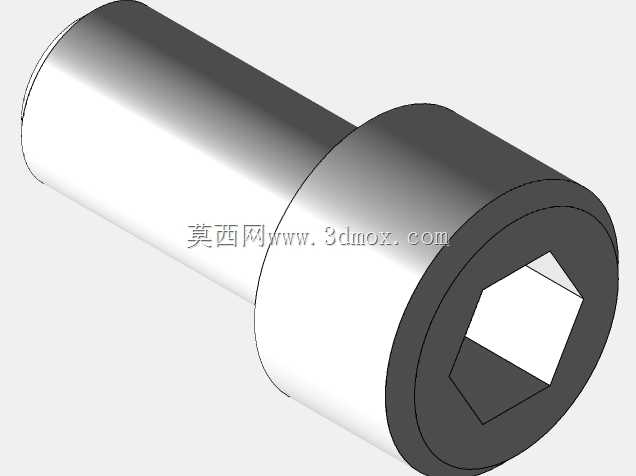

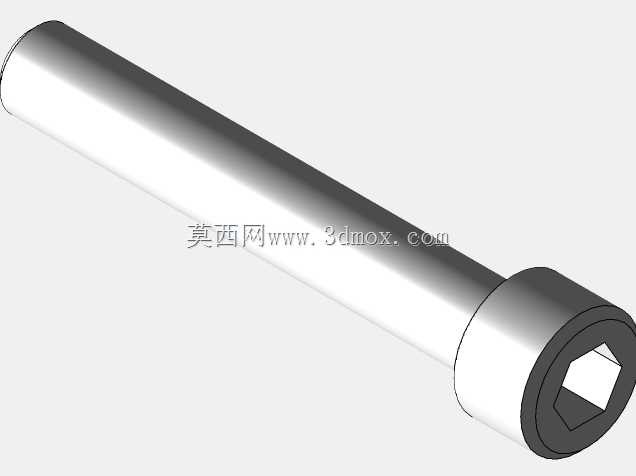

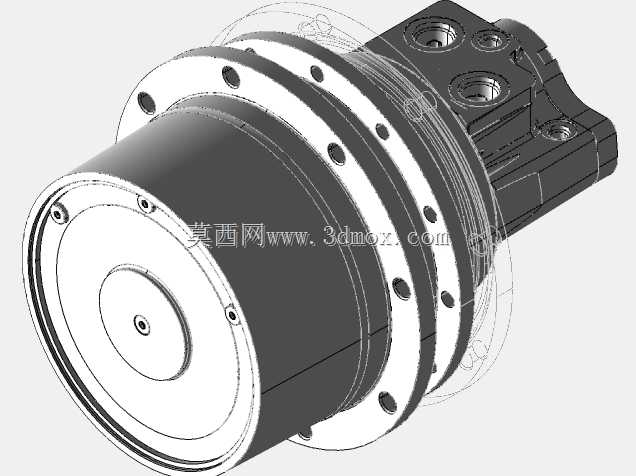

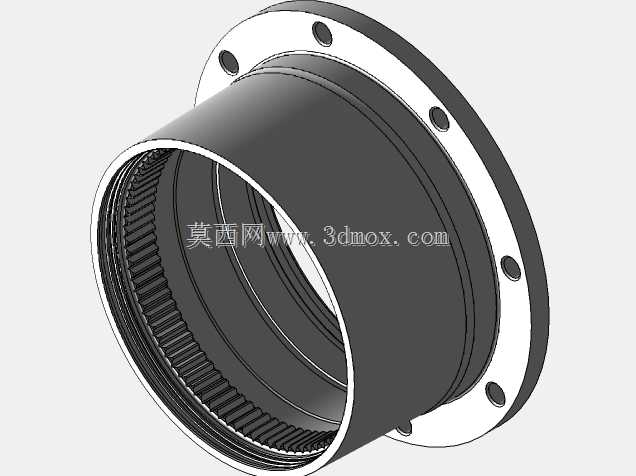

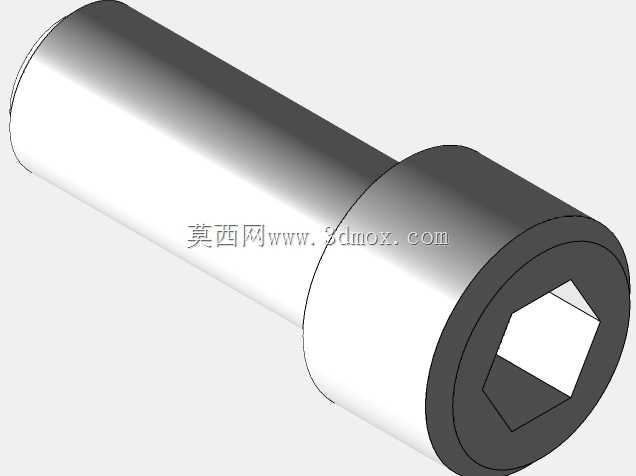

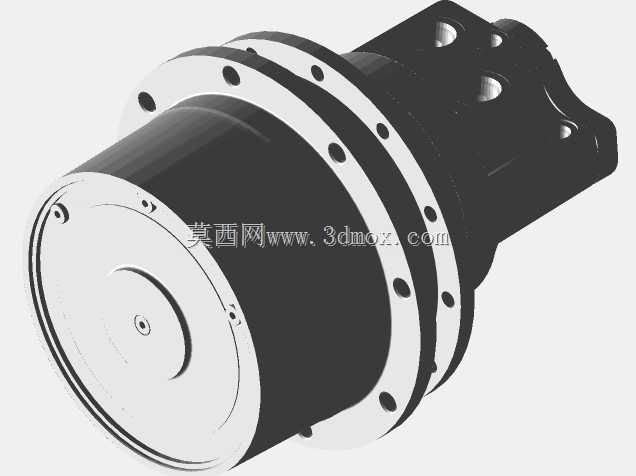

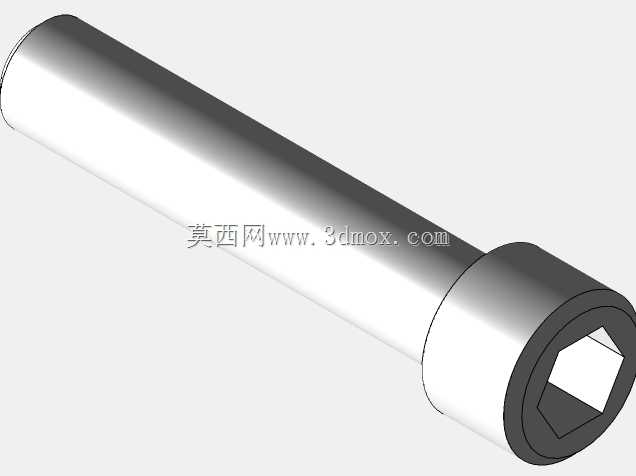

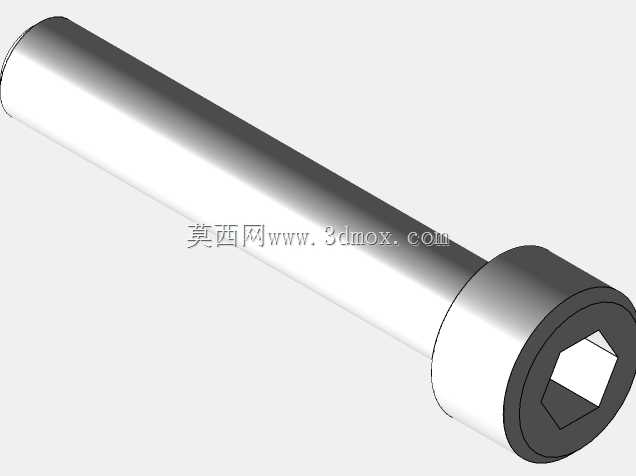

　　这套履带行走端的双速液压驱动单元，核心适配小型滑移转向类工程设备的单侧行走轮系，直接承担履带驱动轮的扭矩输出与转速切换功能，在小型装载机、滑移清障车、微型履带挖掘辅具这类需要紧凑布局、频繁转向的作业场景中应用广泛。不同于常规开式回路的单速行走马达，该结构将行星减速段、液压配流段、制动集成段直接整合在驱动轮安装法兰后侧，省去了外置减速箱的连接空间，刚好适配履带架内侧的狭窄安装腔，不会和履带张紧机构、承重轮支重架产生运动干涉。从结构布局来看，驱动法兰直接和履带的金属驱动齿圈啮合，齿圈的节圆尺寸匹配橡胶履带的内嵌金属齿套啮合间隙，安装时马达主体通过后侧的止口定位在履带架的黄色安装臂上，安装臂上预留的两个光孔刚好穿装固定螺栓，

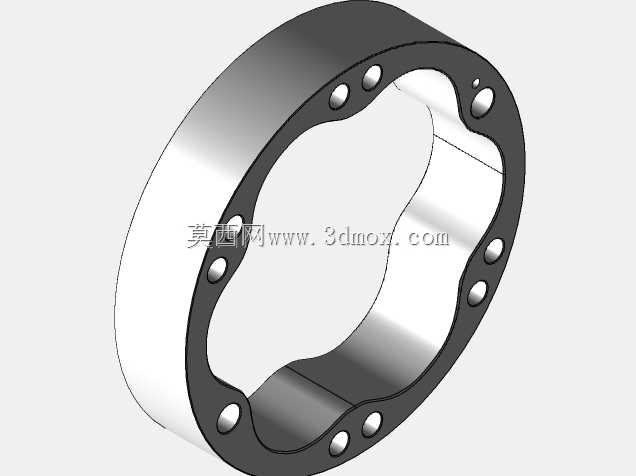

　　螺栓的分布圆直径避开了马达进出油口的布置位置，接油管时不需要额外弯折硬管就能完成布管，后期维护拆换油管也不用拆解履带架结构。双速切换的功能逻辑是通过改变马达内部的配流盘工作柱塞数量实现，大排量工况下输出大扭矩，对应设备重载爬坡、铲装掘起的作业状态，此时马达输出转速低，能给驱动轮提供足够的牵引力，避免履带在硬质铺装面或者泥泞场地打滑；小排量工况下输出高转速，对应设备长距离转场行驶的状态，能在不提高系统供油流量的前提下提升行走速度，减少转场等待时间。设计时特意将制动功能集成在马达的输出端靠近行星排的位置，属于常闭多片式制动结构，系统压力建立时自动松开制动，系统失压时自动锁止输出轴，哪怕设备停在坡道上也不会出现溜车风险，

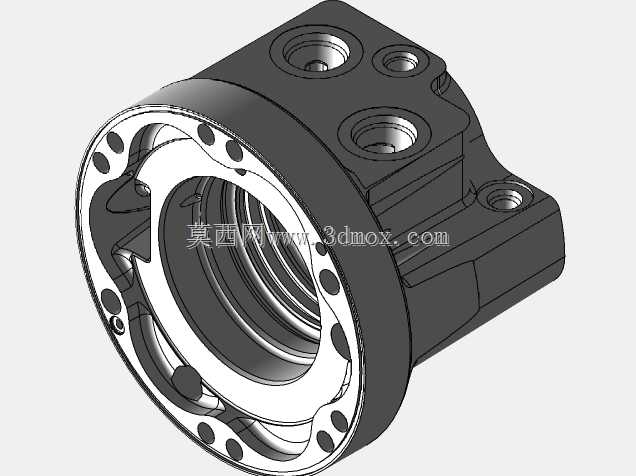

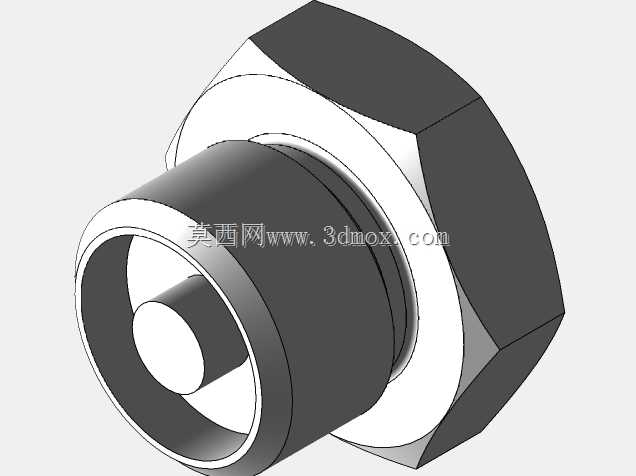

　　不需要额外加装外置的行走制动钳，简化了履带架周边的结构设计。从安装边界来看，马达主体的外径刚好能嵌入履带驱动轮的内圈空腔，不会突出到履带的橡胶齿块运动轨迹范围内，履带运转时橡胶块和马达外壳之间预留了足够的安全间隙，哪怕履带在重载下出现小幅跳动，也不会剐蹭到马达的壳体或者外接油管。进出油口的位置布置在马达的后侧端面上，两个油口的中心距匹配常规10通径液压胶管的弯曲半径，接完油管后胶管顺着履带架的安装臂内侧走线，用管卡固定在臂体上，不会在履带转向、张紧调节时被拉扯。这套结构的设计思路完全围绕小型履带设备的紧凑化需求展开，没有多余的外置连接部件，所有功能段都整合在同一根主轴的轴线上，既减少了传动链上的功率损耗，

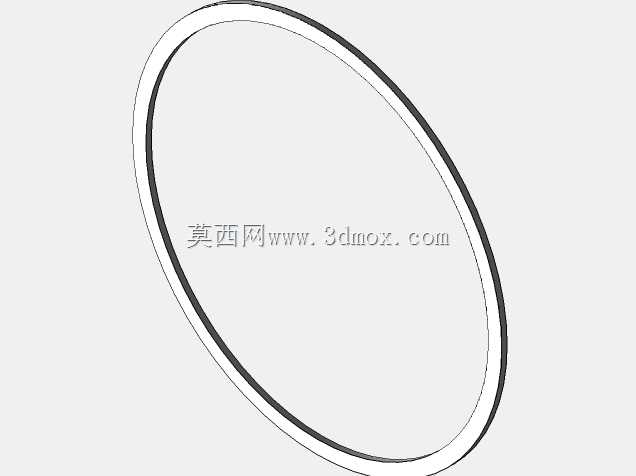

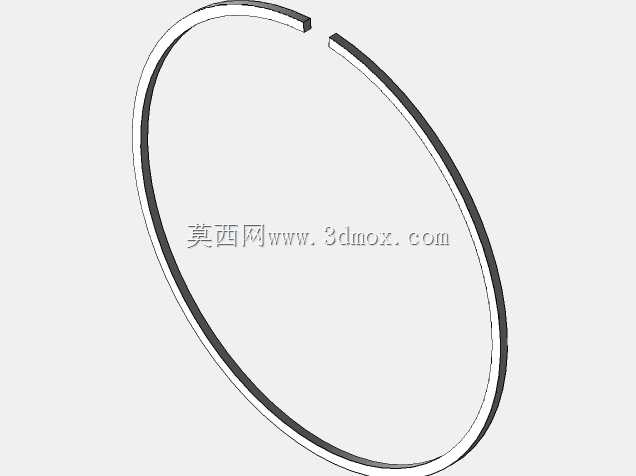

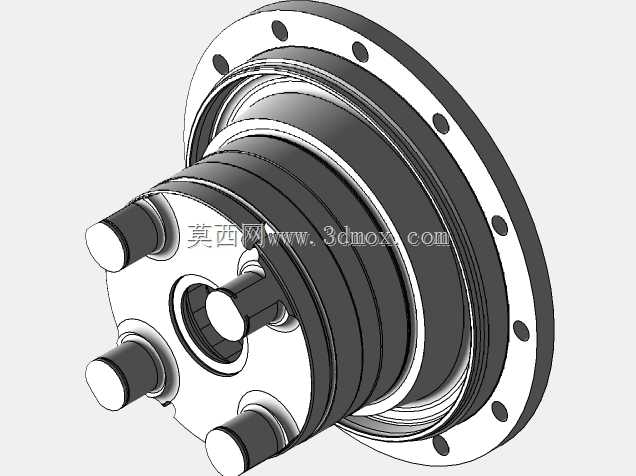

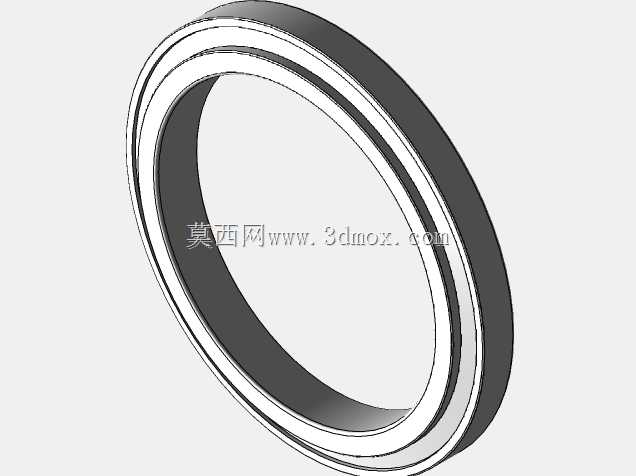

　　也降低了多个连接面的漏油风险。在实际选型匹配时，只需要核对驱动齿圈的安装螺栓孔位、马达的止口定位尺寸、进出油口的通径大小，就能直接替换同规格的行走驱动单元，不需要重新修改履带架的焊接结构，对于做小型履带设备改装、售后配件替换的场景来说适配性很强。另外，马达输出轴和行星减速架之间采用花键连接，花键的模数匹配大扭矩输出的强度要求，频繁正反转切换时不会出现键齿压溃的问题，端盖处的密封采用多道组合密封结构，能抵御户外作业时的泥水、粉尘侵入，哪怕长期在泥泞、多尘的工地环境作业，也不会出现密封失效漏油的情况。
