农用挂车三级伸缩式液压翻转油缸

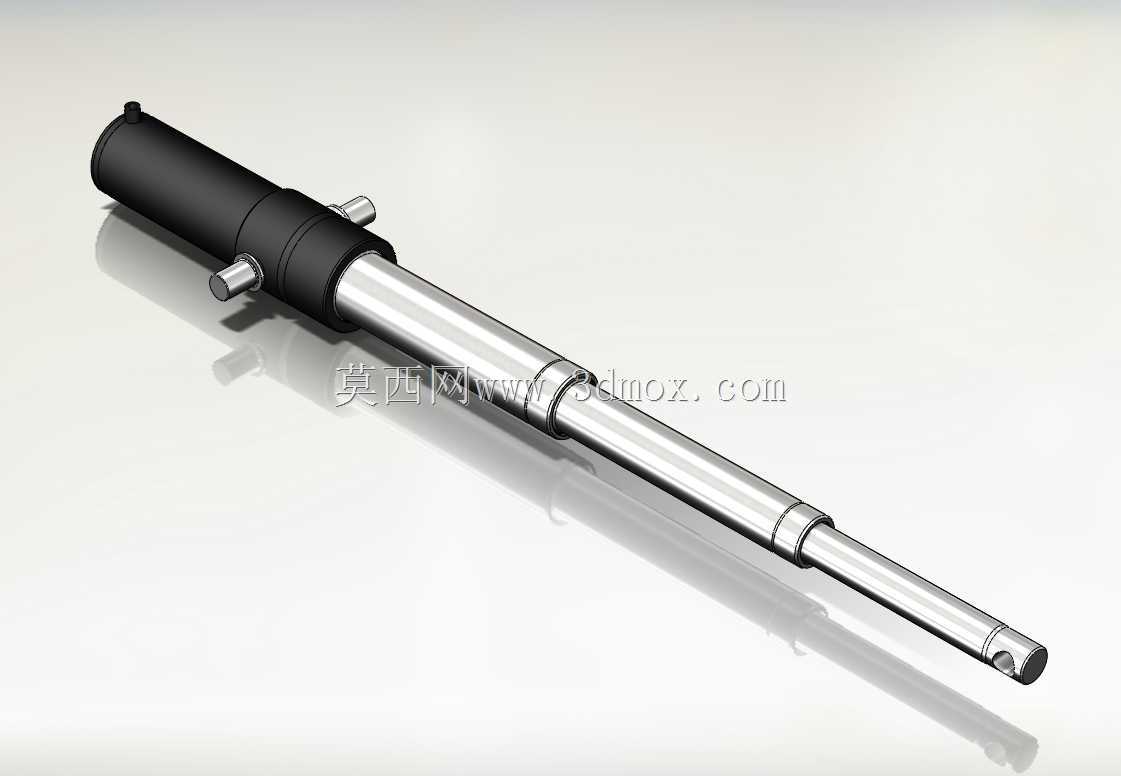

　　做农机液压系统配套快十年，经手的农用挂车翻转油缸少说也有几十款，这款三级伸缩套筒式油缸是针对Manos系列农用挂车的翻斗卸料工况专门做的结构设计，从安装边界到伸缩行程的匹配，都是跟着实际田间作业的需求反复调整过的。先讲实际作业场景，这类油缸主要用在中小型农用挂车的货厢翻转卸料环节，不管是拉运粮食、厩肥还是田间的土石方，卸料时都需要油缸提供稳定的顶升推力，把货厢顶起到45度到55度的倾角，让物料靠自重顺利滑卸，三级伸缩的结构刚好能在缩回时占用极小的轴向安装空间，伸出时又能提供足够的顶升行程，完美适配农用挂车底盘紧凑、顶升行程需求大的矛盾点，要是用单级或者双级油缸，要么缩回长度太长装不下，要么伸出行程不够顶不到卸料角度，根本满足不了作业要求。

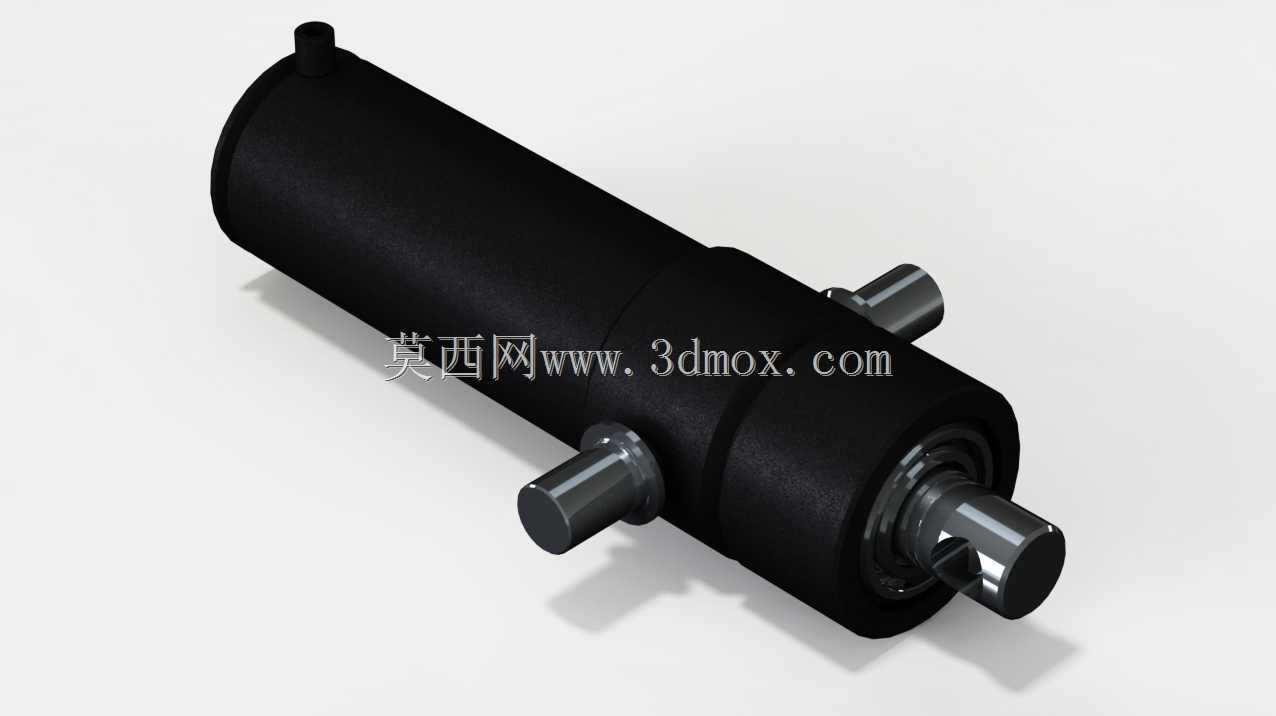

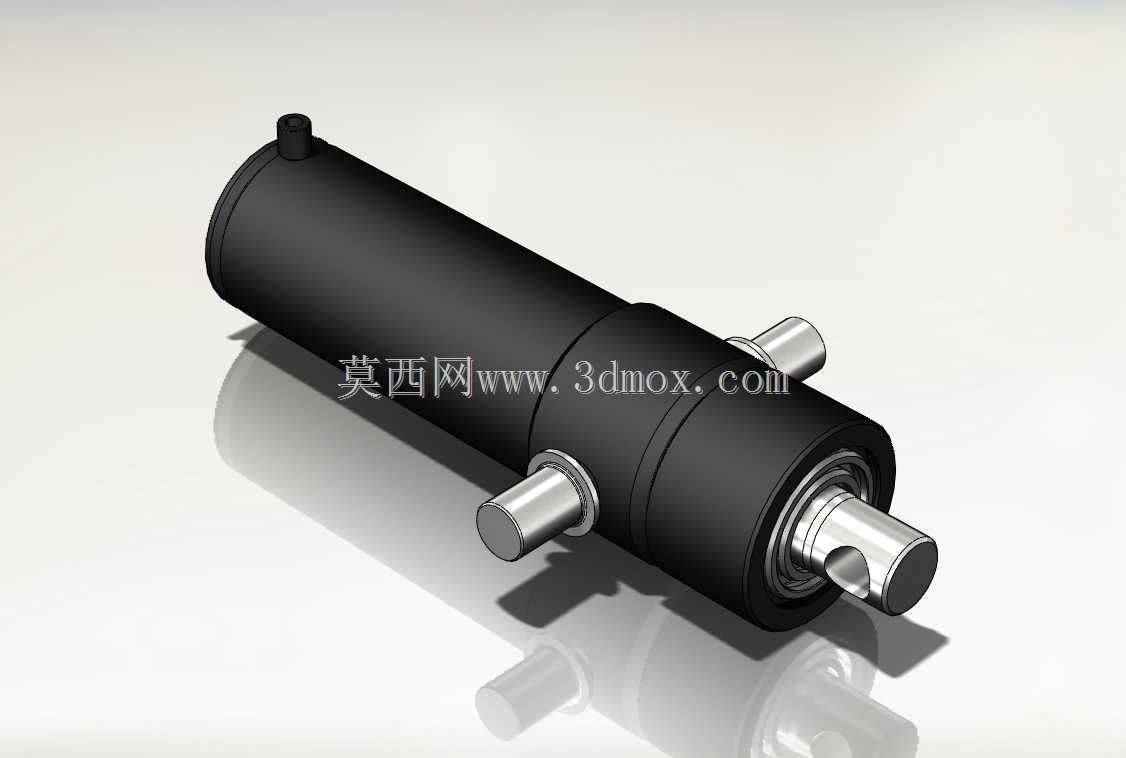

　　再讲功能特性，这款油缸属于单作用柱塞式伸缩油缸，工作时靠液压油压力推动各级套筒逐级伸出，回程靠货厢的自重压回，结构比双作用油缸简单很多，故障率也低，特别适合农机这种作业环境恶劣、维护条件有限的场景。缸筒外壁做了发黑防锈处理，田间作业时难免沾泥水、化肥残留，普通的裸缸筒用不了两个作业季就会锈迹斑斑，密封件磨损失效快，发黑层能在缸体表面形成致密的氧化保护层，扛得住田间的腐蚀介质。各级套筒之间的导向套采用了铜基合金加聚四氟乙烯的复合导向结构，既能承受顶升时的径向偏载，又能降低伸缩时的摩擦阻力，不会出现卡滞、爬行的问题，要知道农用挂车卸料时经常会停在不太平整的田埂上，货厢受力偏斜很常见，导向结构扛不住偏载的话，很容易拉伤缸筒，直接导致油缸漏油失效。端部的铰轴安装结构是跟挂车的安装支座完全匹配的，两个对称布置的径向销轴，安装时直接穿入支座的销孔，加上轴向挡圈固定就行，不用做复杂的对中调整，现场拆装维护很方便，顶端的球头连接结构能自适应货厢翻转时的角度变化，不会因为安装误差或者受力偏斜产生额外的附加载荷，这点对延长油缸的使用寿命特别重要。

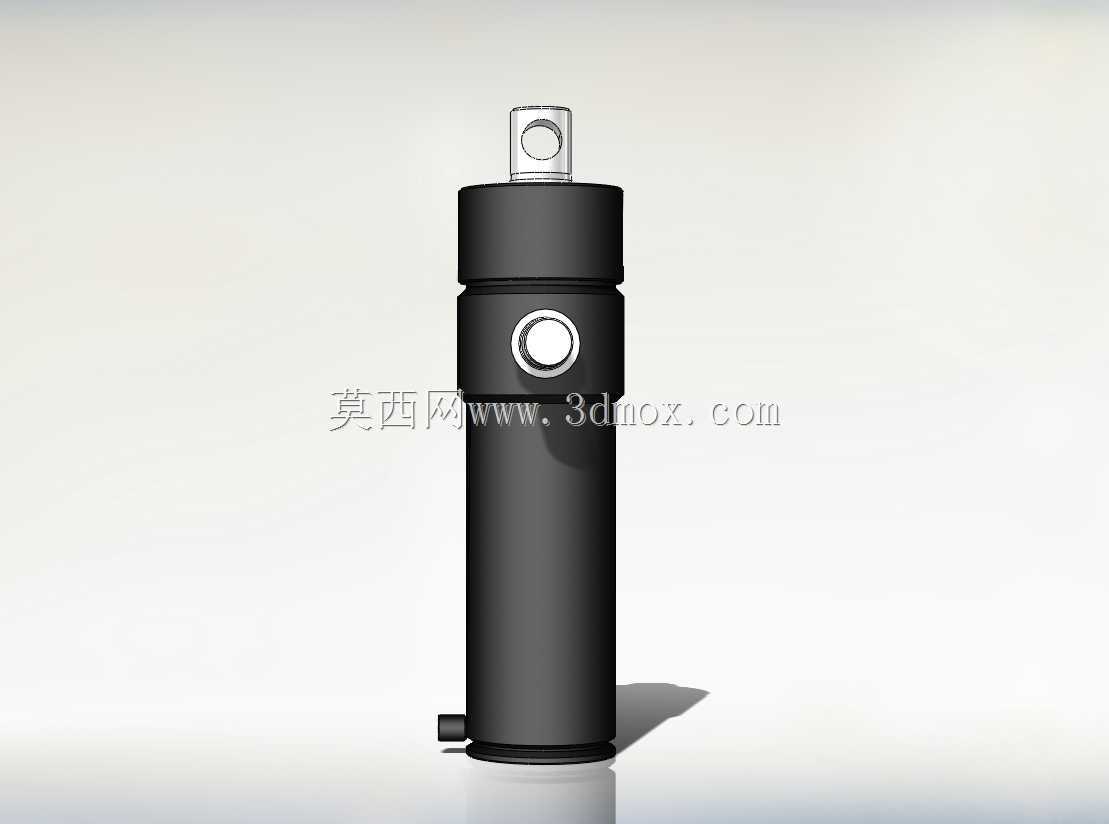

　　说回设计思路，当初做这款结构的时候，首先卡的就是安装边界，挂车底盘的纵梁之间留给油缸的安装空间轴向长度只有缩回长度的尺寸，径向安装空间也受限于纵梁间距，所以三级套筒的直径梯度是经过严格计算的，每一级的缸径差既要保证足够的顶升推力，又要控制缩回后的整体外径，不会跟周边的车架部件、气路管路产生干涉。行程分配上，第一级（最粗的外缸级）行程最短，主要承担初始顶升阶段的大推力，刚顶起货厢的时候货厢物料最重，需要的推力最大，大缸径刚好能提供足够的顶升力，后面两级逐级减小缸径，行程逐级加长，这时候货厢已经被顶起一定角度，物料开始下滑，需要的推力逐渐减小，小缸径长行程既能满足总行程要求，又能控制整体的重量，不会给挂车底盘增加多余的负载。油口设置在缸筒的尾端侧面，采用标准的液压管螺纹连接，跟农机通用的高压胶管规格完全匹配，不用做额外的接头转换，油口内部加了节流缓冲结构，当油缸伸到行程末端的时候，能自动节流减速，不会出现硬冲击，避免顶坏货厢的铰接支座，也能防止油缸内部的密封件被高压冲击损坏。顶部的排气螺塞是特意保留的结构，每次检修或者初次安装的时候，拧开螺塞排掉缸内的空气，就能避免油缸伸缩时出现爬行、抖动的问题，很多小厂做的同类油缸省了这个结构，空气排不净，卸料时油缸抖得厉害，很容易把焊缝扯裂。

　　再讲安装尺寸的细节，两个安装铰轴的同轴度公差控制在0.1mm以内，跟支座安装孔的间隙配合公差选的是H8/f7，既能保证转动灵活，又不会因为间隙太大产生晃动冲击。铰轴的表面做了高频淬火处理，硬度达到HRC45-50，耐磨性能好，长期跟支座的衬套摩擦也不会出现轴颈磨损松旷的问题。油缸伸出到最大行程时，顶端的连接头中心到尾端铰轴中心的距离刚好匹配货厢最大翻转角度的需求，不会出现行程到顶了货厢角度不够卸不干净料，或者行程太长把货厢顶翻的问题。缩回后的整体长度刚好能让货厢完全落平，跟车架的贴合面完全贴合，不会出现货厢翘头、行驶时晃荡的问题。另外缸体外壁预留了管夹安装位，方便固定连接的高压胶管，避免车辆行驶时胶管跟车架摩擦破损，这些细节都是跟着实际售后反馈的问题一点点改出来的，不是坐在办公室里画个三维模型就能考虑到的。

　　实际田间作业的时候，这款油缸的工作压力设定在16MPa，跟农用拖拉机常用的液压输出压力完全匹配，不用额外加装调压阀，接上油管就能用。每一级套筒的密封都采用了蕾形圈加挡圈的组合密封结构，耐压高，抗挤出性能好，哪怕液压油里有少量的杂质，也不会轻易刮坏密封件，适合农机液压系统油液清洁度不高的实际情况。平时维护也简单，每个作业季结束之后，把活塞杆表面擦干净，抹一层薄薄的防锈脂，检查一下连接销的固定挡圈有没有松脱，基本就不会出什么大问题，比那些结构复杂的双作用油缸靠谱很多，特别适合散户、小型农场的农用挂车使用。
