卧式金属带锯床工业设备三维设计

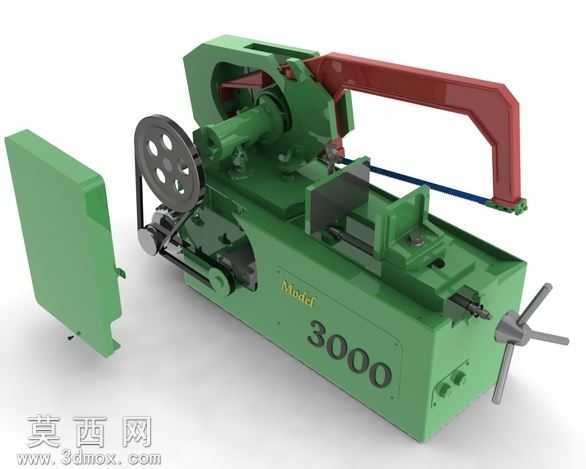

本模型为卧式金属带锯床的完整三维设计成果，建模过程中严格遵循真实带锯床的结构比例与功能逻辑，对设备各组成部件进行了精细化的还原。建模阶段首先搭建床身主体框架，作为整台设备的承载基础，床身采用箱式焊接结构的设计思路，在三维软件中通过实体拉伸、抽壳、筋板阵列等特征完成主体造型，预留出锯架安装位、工件夹持工位、传动轮容纳腔以及操作手轮的装配接口，保证各部件装配位置的精度匹配。锯架部分作为锯切作业的核心执行结构，建模时还原了其弧形弓架的造型特征，对带锯条的张紧调节结构、锯架导向滑轨、锯条导向臂都做了细节刻画，其中导向臂可沿床身导轨调整位置的活动结构通过配合约束实现，能够模拟不同宽度工件锯切时的导向位置调整状态。传动系统部分还原了带轮传动结构，包括从动带轮、传动皮带、驱动端的连接结构，带轮上的辐条镂空、皮带的张紧贴合状态都通过曲面建模与装配约束完成还原，手轮操作端的十字摇臂、调节螺杆的螺纹特征都做了精细化处理，能够直观呈现锯切进给的调节逻辑。工件夹持机构部分还原了固定钳口、活动钳口以及夹紧调节结构，钳口的防滑齿纹、夹紧螺杆的传动结构都做了细节呈现，可模拟工件装夹的作业状态。侧边的可拆卸防护盖板做了独立的零件建模，还原了其与床身的卡扣连接结构，能够呈现设备维护时的盖板拆卸状态。材质与渲染阶段，床身主体采用工业机床常用的哑光绿色烤漆材质，调整材质的粗糙度与反光参数还原真实机床漆面的质感；锯架弓臂采用暗红色金属漆材质，带轮做发黑氧化的金属材质处理，传动皮带采用黑色橡胶材质，手轮、调节螺杆等操作件采用亮面金属材质，锯条采用高速钢亮银色金属材质，不同材质的质感区分清晰，渲染时采用柔和的工业场景布光，通过多角度光源投射突出设备的结构层次感，各部件的接缝、活动结构的间隙都做了真实化的渲染处理，完整呈现卧式带锯床的工业外观与结构组成，可用于机械结构教学、设备展示、锯切工艺模拟等场景使用。
