道依茨F3L2011三缸柴油动力装置结构

　　在非道路移动机械与小型工业动力配套领域，三缸风冷柴油机一直是紧凑级动力单元的主流选择，道依茨F3L2011这款机型的三维结构还原，恰好覆盖了这类动力装置从外部安装接口到内部核心布局的全部设计细节。从实际配套场景来看，这类动力单元常被用于小型发电机组、滑移装载机、小型工程机械、农用作业机械以及固定工业泵站的动力源，对安装空间的紧凑性、恶劣工况下的散热可靠性、维护操作的便捷性都有明确要求。

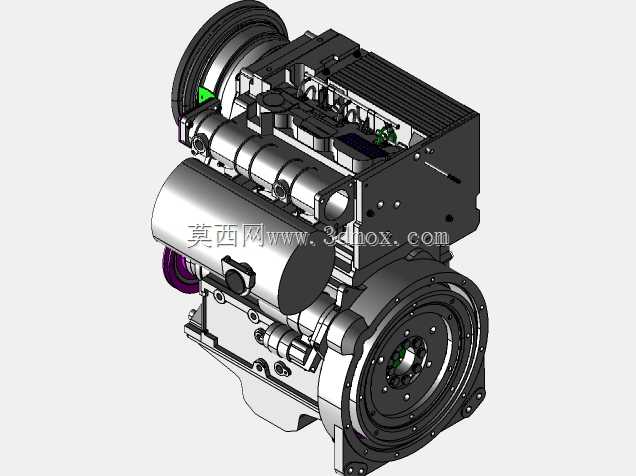

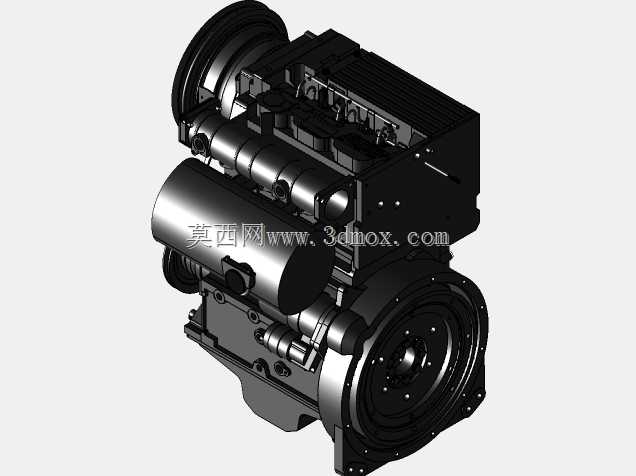

　　从结构设计思路来看，这款机型采用三缸直列布局，摒弃了水冷系统所需的散热水套、循环管路、水泵及散热器组件，直接通过缸体与缸盖表面的散热鳍片配合强制风冷实现热平衡，这一设计直接降低了整机的自重与体积，同时彻底规避了低温环境下冷却液冻结、高温工况下冷却液泄漏蒸发的故障风险，适配无稳定水源、环境温度波动大的野外作业场景。从三维模型呈现的内部结构可以看到，曲轴采用整体式锻造结构，三个曲柄销呈120度夹角布置，平衡块与曲轴一体成型，能够抵消三缸机工作时的一阶往复惯性力，降低整机运行时的振动水平，曲轴输出端预留了标准SAE飞轮连接接口，可直接匹配不同规格的离合器总成或液压泵连接法兰，适配不同设备的动力输入需求。

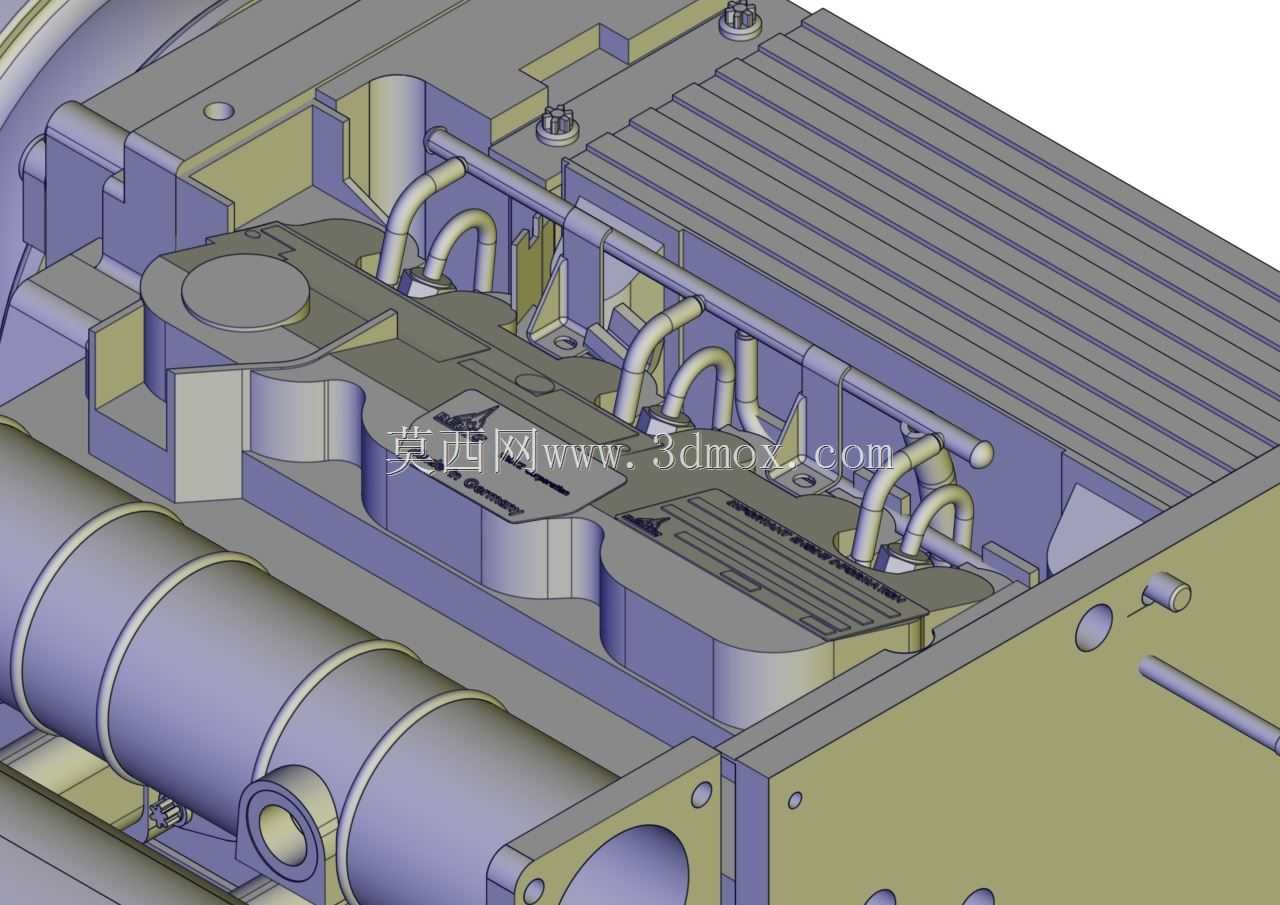

　　缸盖部分的设计采用每缸两气门的结构，进排气道分别布置在缸盖两侧，喷油器垂直安装在缸盖中心位置，能够保证柴油雾化后均匀分布在燃烧室内部，提升燃烧效率。模型中清晰还原了缸盖螺栓的布置位置，每个缸盖采用对称分布的螺栓压紧，能够保证缸垫受力均匀，避免高压燃气泄漏。润滑系统采用压力飞溅复合式结构，机油泵内置在油底壳前端，通过内部油道向曲轴主轴颈、连杆轴颈、凸轮轴轴颈等高速摩擦副输送压力机油，缸壁、活塞销等位置则依靠曲轴旋转带起的机油飞溅实现润滑，无需额外的外部润滑管路，降低了机油泄漏的概率。

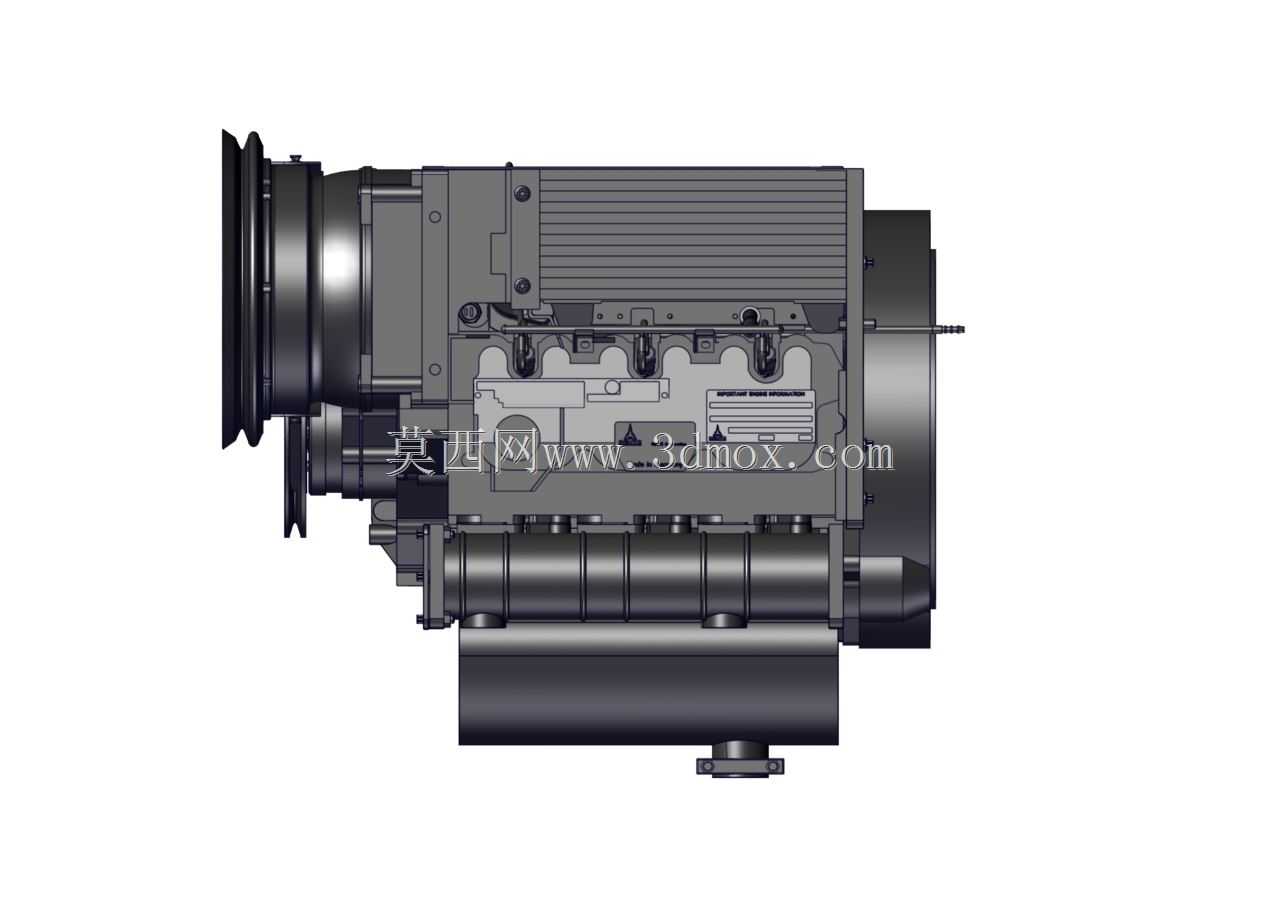

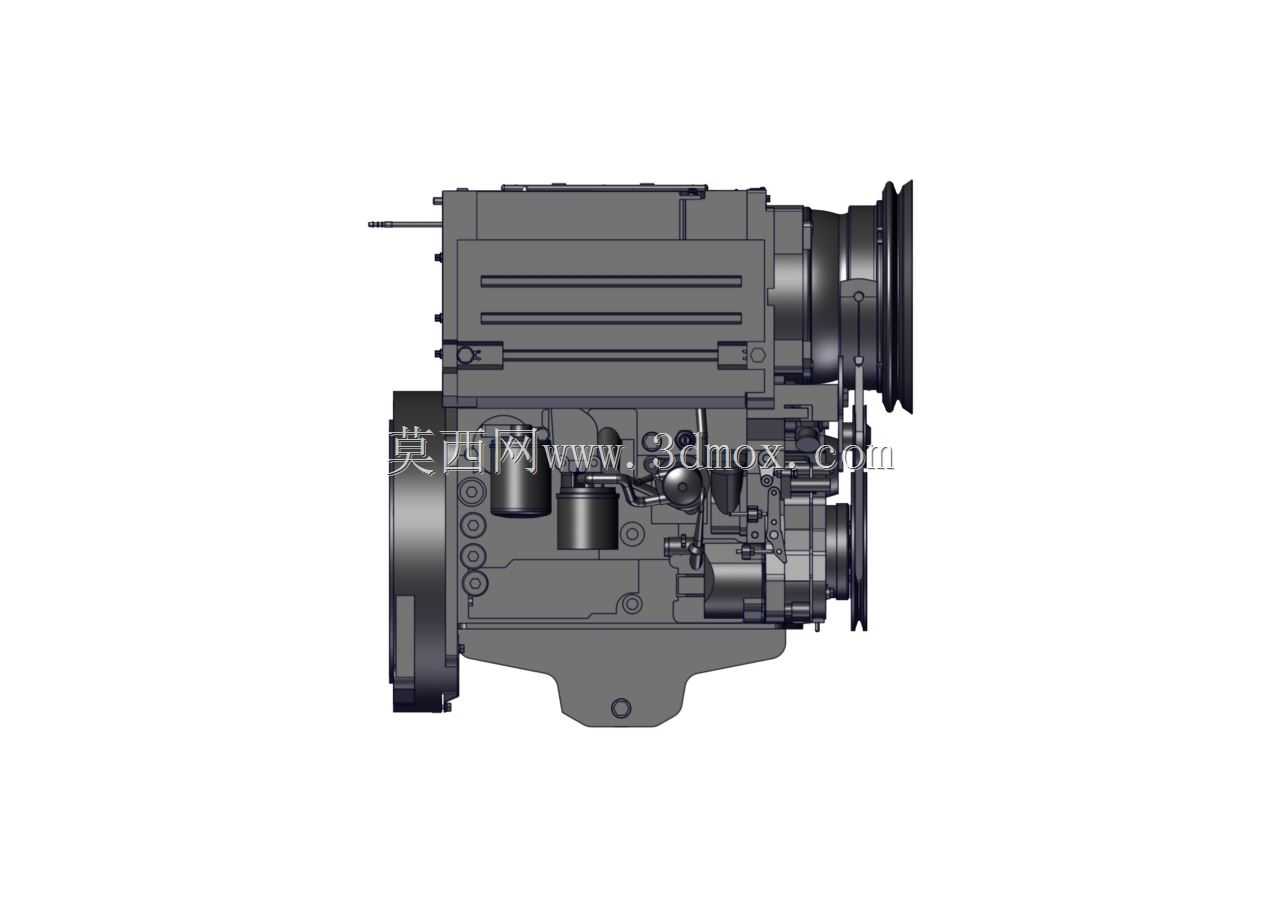

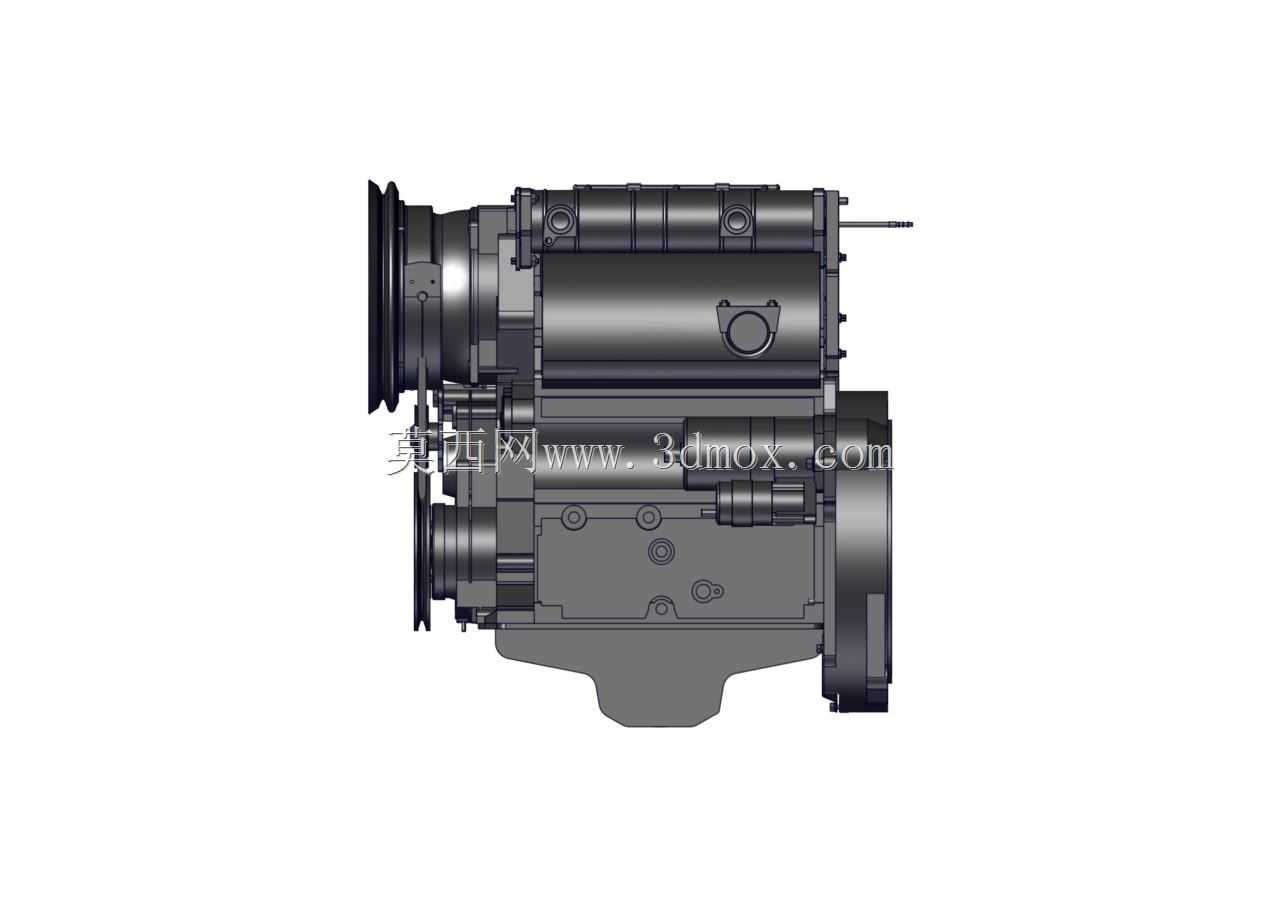

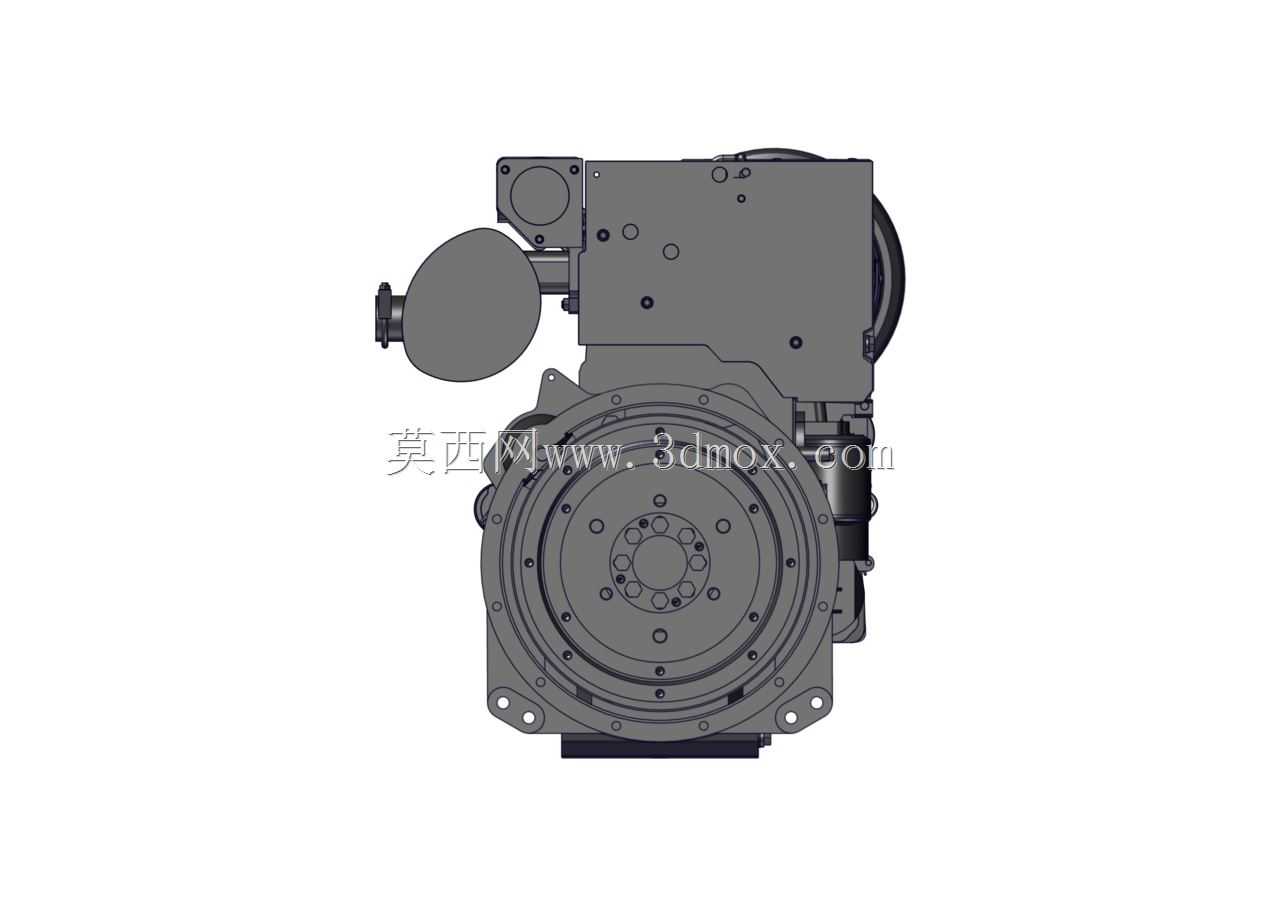

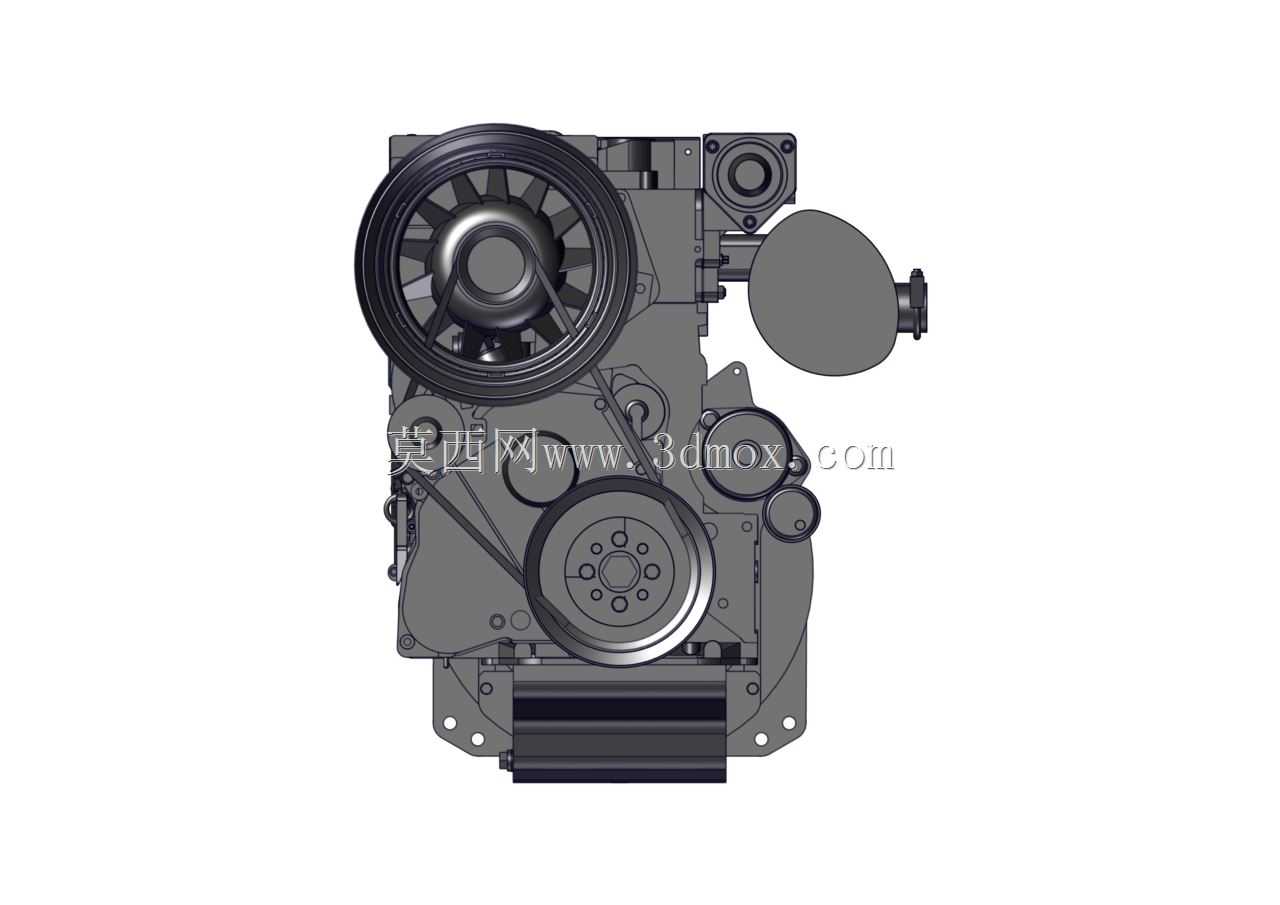

　　从安装边界来看，整机的安装支脚分布在缸体两侧下部，支脚位置预留了标准直径的安装螺栓孔，孔位间距符合小型工业动力的通用安装规范，能够直接适配多数现有小型设备的动力舱安装位，无需对设备机架进行大规模改造。进气侧预留了空气滤清器的安装法兰接口，排气侧则是标准的排气歧管连接位，可直接对接消声器或废气后处理装置。燃油系统的输油泵、燃油滤清器接口都布置在缸体侧面便于操作的位置，日常维护时无需拆解周边核心部件即可完成滤芯更换、油路排气操作。

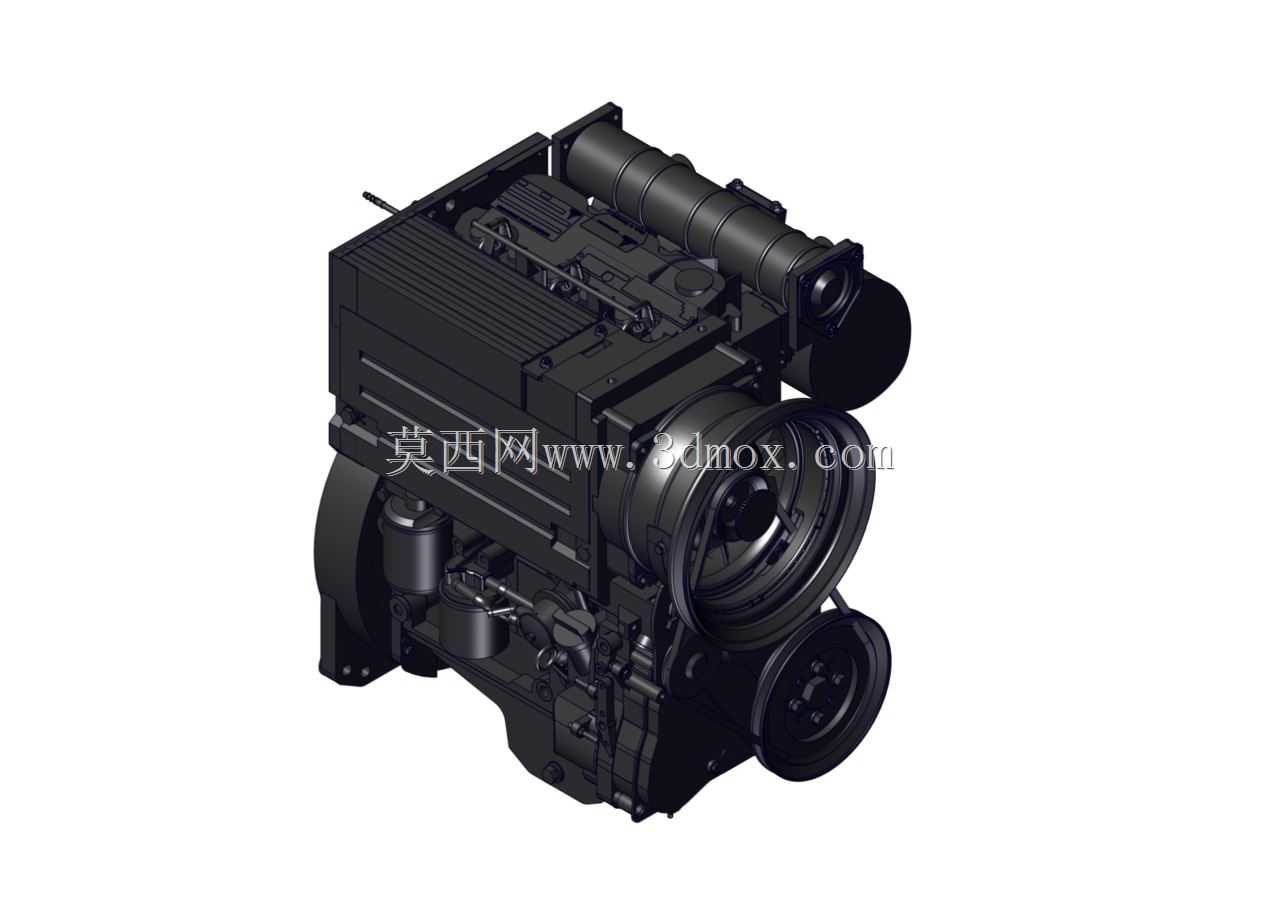

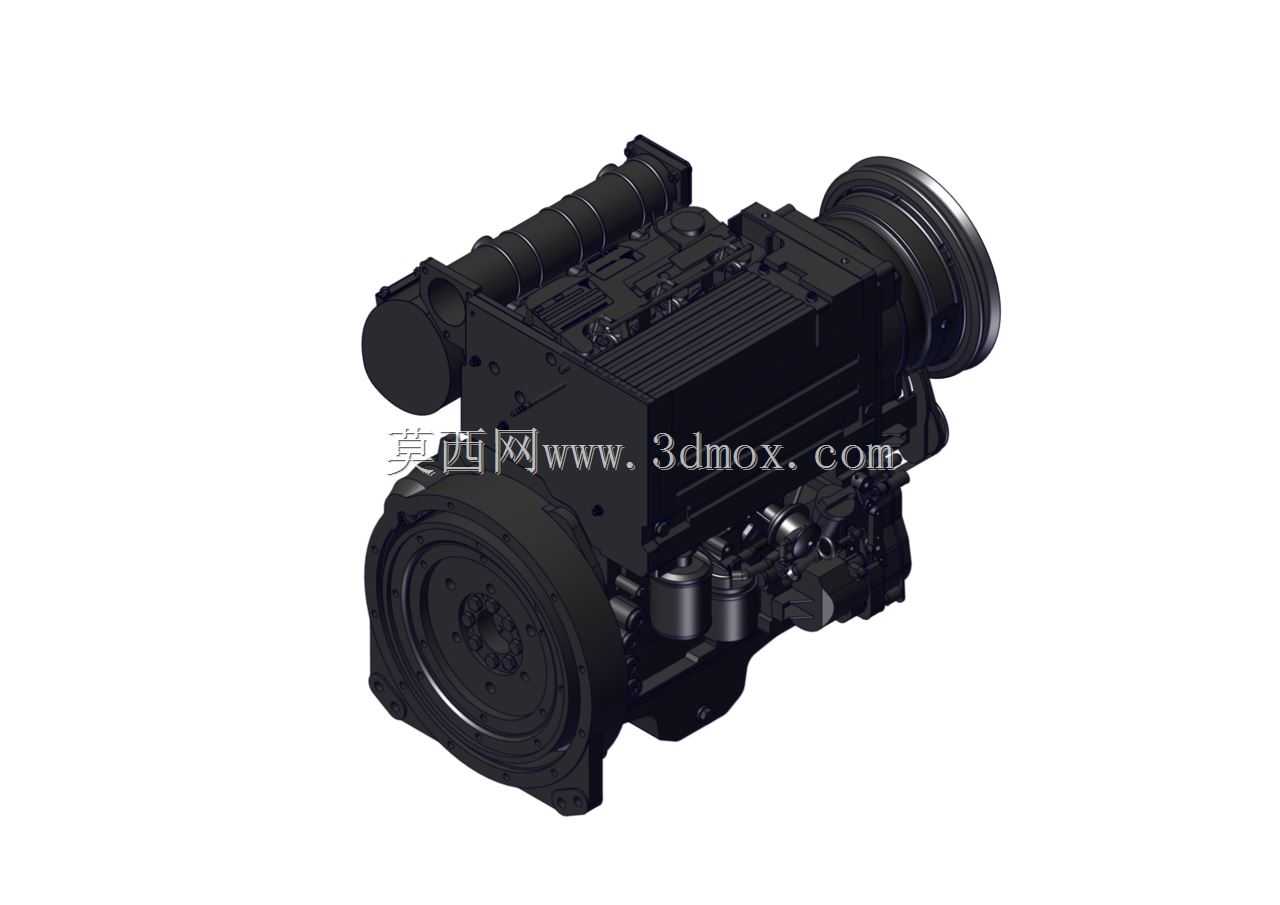

　　从功能特性来看，这款机型的排量为2.3升，在3000转额定转速下可输出35千瓦的功率，2500转工况下可输出31.1千瓦的持续功率，峰值扭矩在1700转时即可达到130牛米，低速扭矩储备充足，能够适配工程机械作业时突然加载的工况需求，避免负载突增时出现熄火问题。整机的外部轮廓没有突出的冗余结构，所有外接管路、线束的走向都沿着缸体表面的固定卡槽布置，既避免了运行过程中管路与周边部件产生摩擦干涉，也让动力舱内部的布局更加整洁，便于后续的故障排查与部件更换。

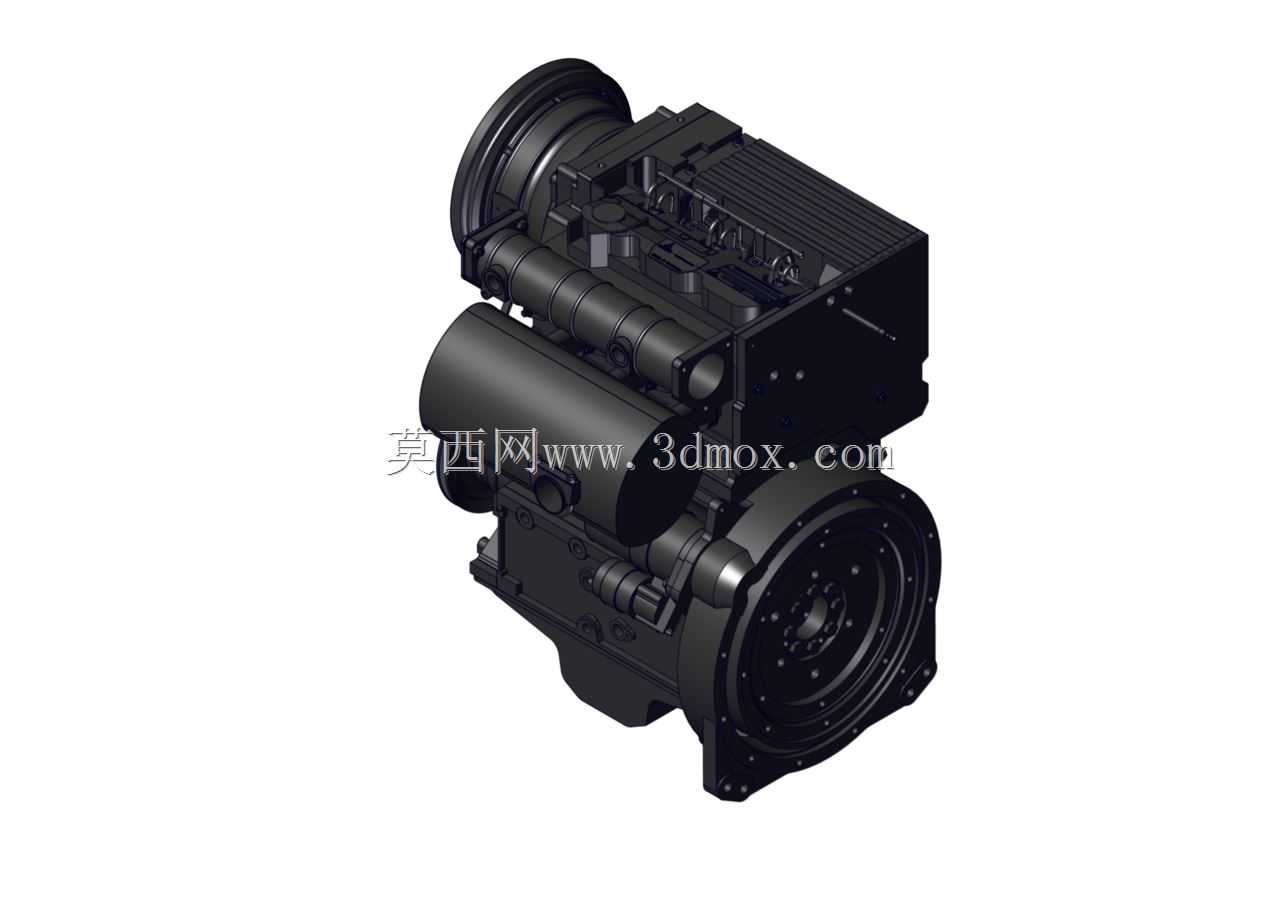

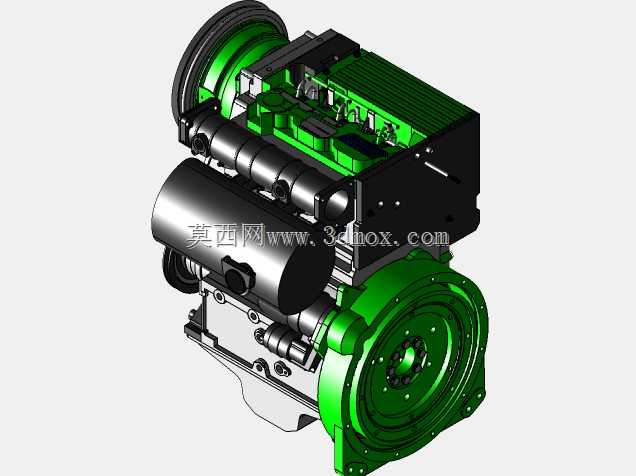

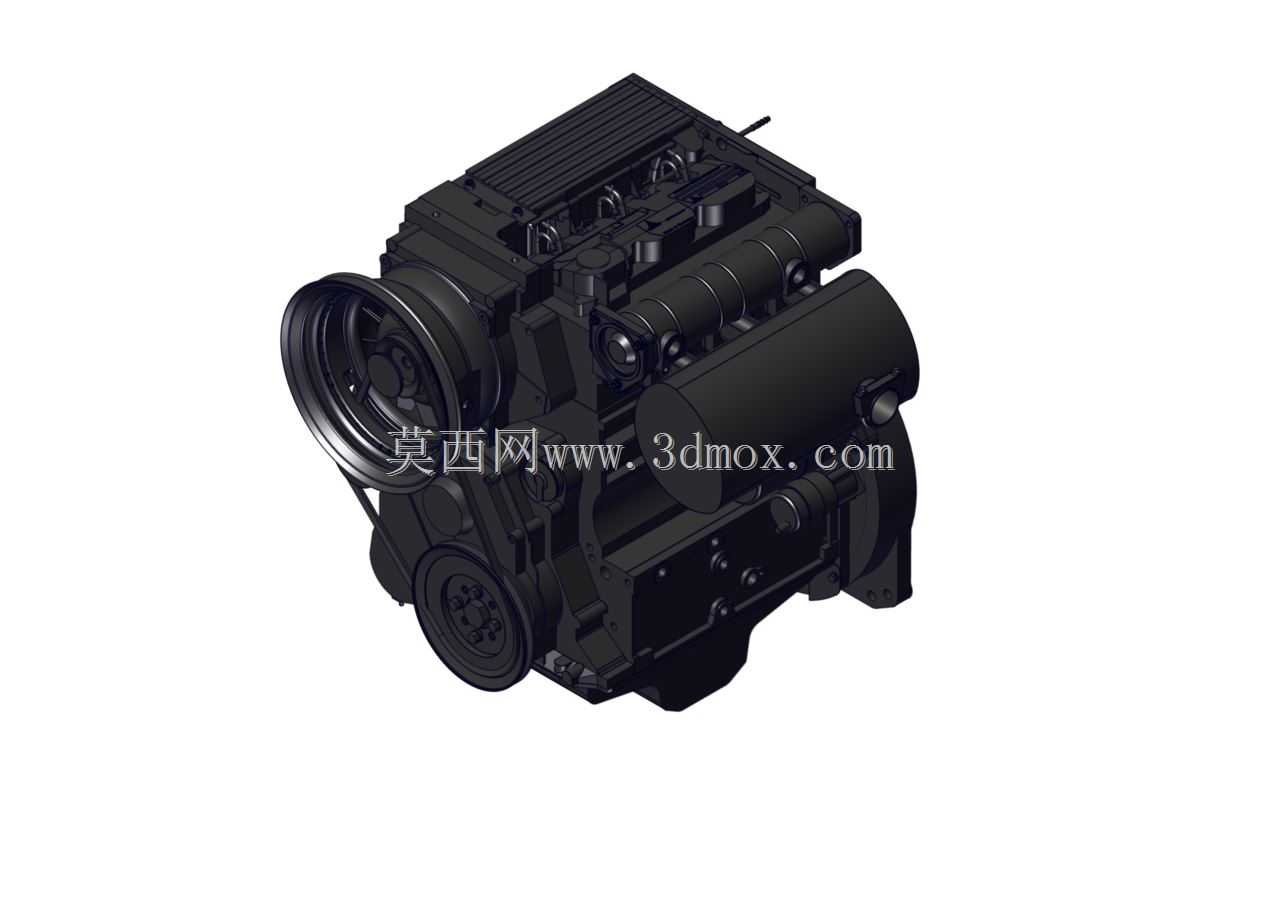

　　在三维建模的细节处理上，模型完整还原了从外部散热鳍片的分布密度、螺栓头的标准尺寸，到内部冷却风道的走向、活塞燃烧室的凹坑形状、连杆的截面结构等全部细节，每一处配合面的公差预留都符合实际加工装配的要求，既可以作为动力配套选型时的安装干涉校验参考，也可以作为内燃机结构教学、逆向设计参考的精准三维依据，能够帮助结构设计人员快速完成动力单元与配套设备的适配设计，减少前期测绘的工作量，避免因尺寸偏差导致的安装匹配问题。
