H22A发动机后主油封适配结构

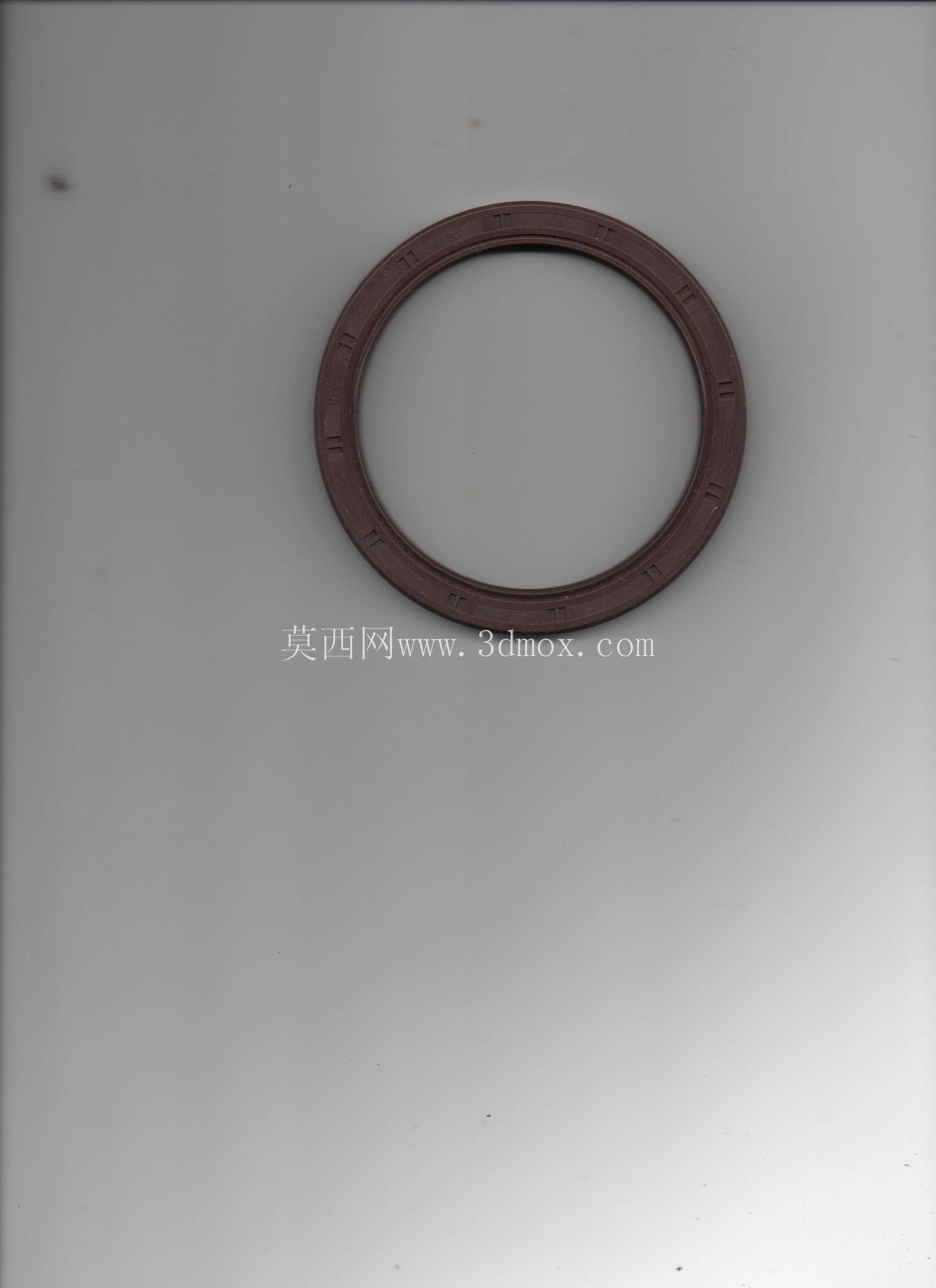

　　在民用性能车动力总成的维修与改装场景中，曲轴后主油封的安装匹配一直是直列四缸高转机型整备的核心细节之一，本次呈现的结构针对H22A机型飞轮侧密封位设计，同时兼容同系列B18C发动机的安装边界，可覆盖多数本田前驱性能机型的后端密封需求。从实际装车工况来看，后主油封位于发动机缸体与变速箱连接的飞轮壳内侧，直接套合在曲轴后端轴颈上，作用是阻断曲轴箱内的压力机油顺着轴颈间隙向外渗漏，一旦密封失效，机油会滴落到离合器摩擦片表面，造成离合器打滑、起步抖动等故障，严重时还会导致机油液位快速下降，引发曲轴连杆机构润滑不足的磨损风险。

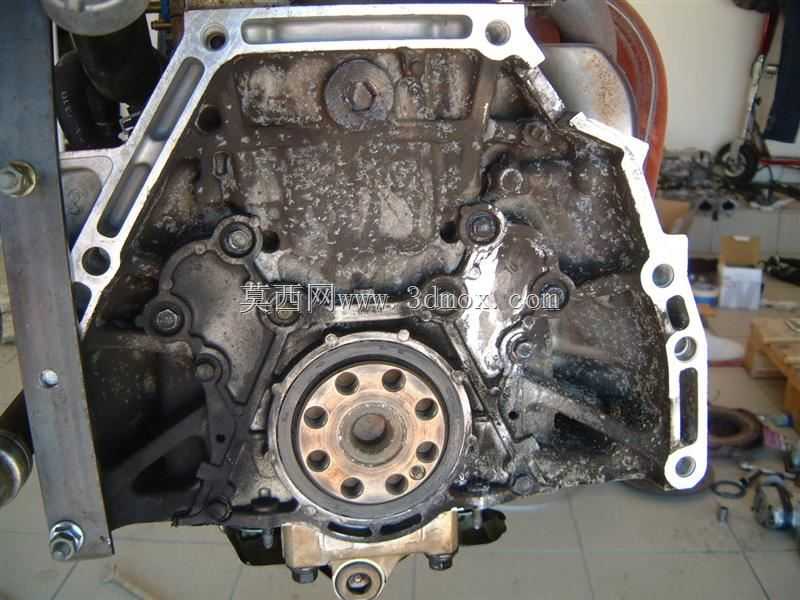

　　从结构设计逻辑来看，该密封结构采用了双唇口密封的常规构型，但针对H22A机型的缸体后端安装面做了适配性的轮廓匹配：安装法兰的螺栓孔位完全对齐缸体后端的对应螺纹孔，无需额外扩孔或改制，密封唇口的过盈量按照曲轴后端轴颈的实际公差带设定，常温下装配后唇口对轴面的径向压紧力控制在合理区间，既不会因为压紧力过大造成轴颈异常磨损、运转阻力升高，也不会因为压紧力不足在曲轴箱通风压力波动时出现渗漏。安装边界上，密封组件的轴向厚度完全匹配缸体后端密封槽的深度，装入后端面与缸体安装面齐平，不会和飞轮、离合器压盘的安装平面产生运动干涉，径向尺寸则避开了缸体后端的加强筋、润滑油道开孔位置，装配时不需要对缸体原有结构做任何切削处理。

　　在实际维修与改装作业中，该结构的适配性优势十分明显：不少改装场景下会将H22A与B18C的缸体、曲轴组件做混搭调校，以往需要单独准备两种机型的密封件，容易出现备件错拿、安装不匹配的问题，该密封结构同时覆盖两款机型的后端密封尺寸，能够减少备件储备的品类，降低维修作业的出错概率。从密封性能的设计考量上，唇口材料采用耐油耐温的橡胶材质，能够适应曲轴箱内-40℃到150℃的工作温度范围，耐受机油内的添加剂腐蚀，长期使用后唇口的弹性衰减率控制在较低水平，正常装配工况下可以覆盖发动机大修的全生命周期密封需求。

　　需要注意的是，安装过程中需要保证曲轴轴颈表面无划痕、无积碳残留，轴颈表面粗糙度达到Ra0.8以下，装配时需要使用专用导套将油封压入安装槽，避免敲击造成唇口翻边、弹簧脱落，否则即使尺寸匹配也会出现早期渗漏的问题。另外，该密封结构的回油线设计采用了螺旋回流槽构型，曲轴运转时可以将渗漏到唇口位置的机油重新泵回曲轴箱内部，相比普通无回油线的油封，高速运转下的密封可靠性更高，能够适配H22A机型最高9000转左右的持续运转工况，不会因为高转速下曲轴的微小径向跳动出现密封失效。

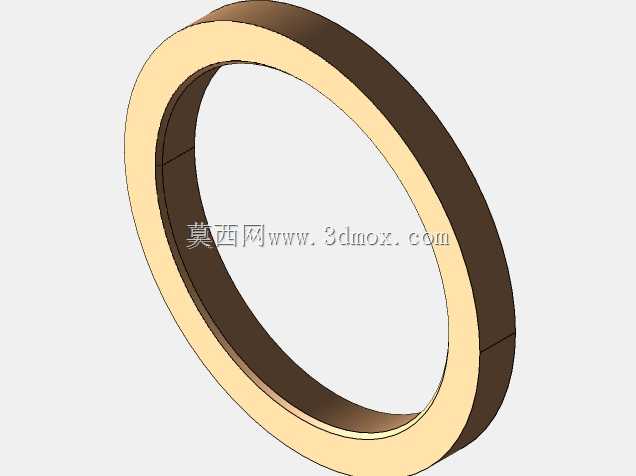

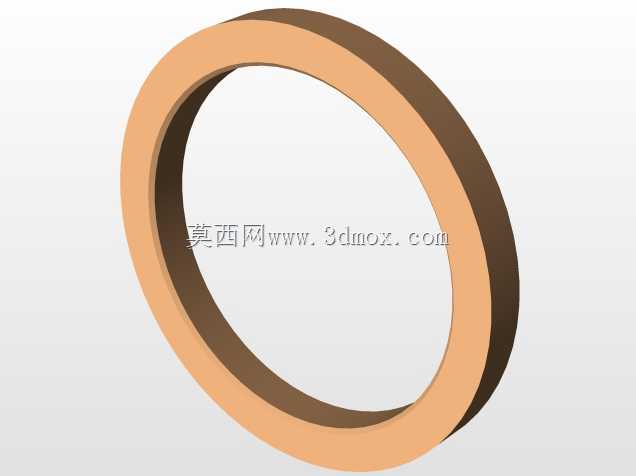

　　从三维建模的角度来看，该结构的建模过程完全逆向自实际装车的缸体安装位与原厂密封件尺寸，所有安装孔位、配合面的公差都按照实际装车的尺寸链做了校核，导入装配环境后可以直接和H22A、B18C的缸体、曲轴组件做虚拟装配，检查干涉情况，也可以用于维修作业的装配工艺模拟，帮助维修人员提前确认安装顺序、压装行程，避免实际操作中出现零件损坏的问题。不少刚接触本田机型改装的从业者容易混淆不同机型的后主油封尺寸，通过该三维结构可以直观对比不同机型密封位的尺寸差异，快速判断备件的适配性，减少试错成本。
