SolidWorks实体转钣金工艺实操教学案例

　　在日常的钣金结构设计工作中，很多工程师都会遇到从实体模型向钣金件转换的实操场景，这类操作广泛出现在非标设备护罩、机柜壳体、小型钣金支架的设计流程里——不少初始方案是按照实体结构做的受力与布局验证，到了加工落地阶段，就需要把规则的实体特征转换成可展开、可下料、可折弯的钣金结构，这也是钣金设计岗必须掌握的核心实操技能。

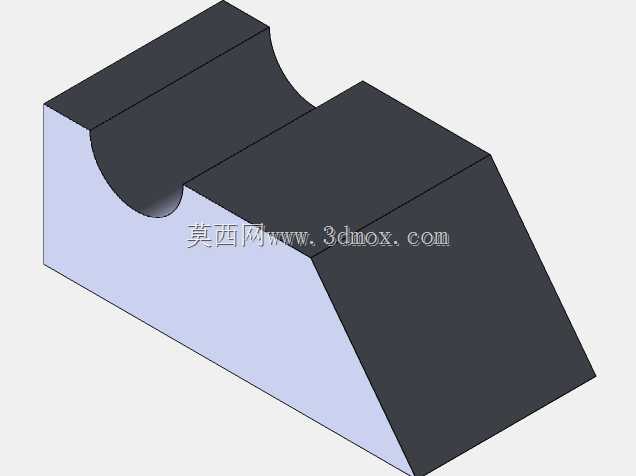

　　这个案例对应的实体结构，是一个带内凹圆弧槽的块状支撑件，这类结构常出现在输送线侧边的物料导向支撑、小型设备的走线托座、或者工装夹具的定位挡块位置，原本如果采用机加工方式制作，材料利用率低、加工周期长，改成钣金结构之后，可以通过板材下料、折弯、局部压型的方式实现，成本能降低六成以上，生产周期也能压缩到原来的三分之一。

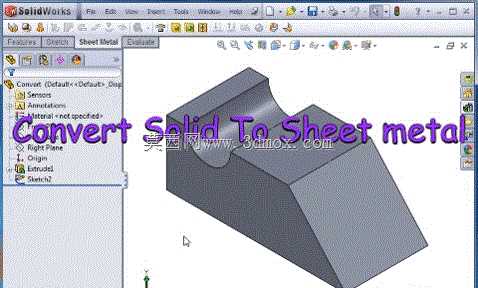

　　做实体转钣金操作的时候，首先要理清结构的成型逻辑，不能直接生硬调用转换命令就完事。首先要确认板材的厚度参数，这个案例里的结构壁厚均匀，所有折弯位置的R角要和所选板材的折弯系数匹配，避免展开之后出现尺寸偏差。那个内凹的圆弧槽，是整个转换过程里的难点：如果直接在实体上切除圆弧再转钣金，很容易出现无法展开、或者展开后槽位变形的问题，正确的思路是先确定钣金的固定面，也就是后续折弯加工时的基准面，再逐一添加折弯边线，把圆弧槽的位置通过切口特征拆分出可成型的折弯段，保证每一段折弯都符合钣金加工的最小折弯半径要求，不会出现加工干涉。

　　从安装边界来看，这类转换后的钣金件，整体外形要和原实体结构的安装孔位、配合面完全对齐，不能因为转换工艺就改动原有和其他部件的配合尺寸——比如这个支撑件的底面是安装基准面，转换之后底面的平面度要控制在钣金加工的常规公差范围内，侧面的倾斜角度要和原实体保持一致，保证和相邻的导向部件贴合间隙不超过0.2mm，内凹圆弧槽的弧度要匹配所承托的圆管或者圆柱件的外径，避免出现卡滞或者间隙过大的问题。

　　很多新手在做这类转换的时候，容易忽略切口的工艺缺口，导致折弯的时候在转角位置出现材料挤压起皱的问题，这个案例里在实体的几个直角转角位置，都预留了和板材厚度匹配的工艺缺口，缺口大小按照常规钣金加工的规范设置，既不会影响结构强度，又能保证折弯时材料不会堆积。另外转换完成之后一定要做展开验证，把展开后的下料图导入到排版软件里核对尺寸，和原实体的成型尺寸做比对，确认折弯扣除数值设置正确，避免下料之后出现尺寸超差。

　　这类实体转钣金的设计思路，核心是在保留原实体结构功能的前提下，让结构适配钣金加工的工艺要求，不能为了方便转换就随意改动结构的受力位置或者配合尺寸。比如这个支撑件的内凹圆弧槽是承载接触面，转换的时候不能把这个位置拆分成多段折弯之后出现棱边，要保证圆弧面的顺滑度，必要的时候可以在压型工序做局部成型，保证接触面的弧度精度。另外在设计的时候还要考虑后续的表面处理要求，所有的折弯边都要做去毛刺处理，转角位置的工艺缺口不能过于尖锐，避免喷涂或者电镀的时候出现积液问题。

　　在实际的项目应用里，这类转换操作还会用到很多老设备的钣金件测绘复刻场景：很多老旧设备的护罩或者支架没有原始的钣金图纸，测绘的时候只能先测出来成型后的实体尺寸，再通过实体转钣金的方式反向推导出下料展开图，这时候就需要结合现场的板材厚度、折弯机的模具参数来调整转换设置，保证做出来的替换件能完美适配原有设备的安装位置，不需要二次修配。

　　做这类结构设计的时候还要平衡结构强度和加工成本，比如这个支撑件如果选用过厚的板材，转换之后折弯需要的压力太大，普通折弯机无法加工，如果选用过薄的板材，承托的时候容易出现变形，所以要根据实际的承载重量选择合适厚度的板材，再对应调整折弯R角和折弯系数，保证转换后的钣金件既能满足强度要求，又能顺利加工。另外在转换完成之后，还要检查所有的折弯边有没有和其他部件出现运动干涉，比如这个支撑件安装在输送线侧边的时候，要保证折弯边不会突出到输送面上方，避免刮蹭输送的物料，所有的外露边都要做折边处理，既提升结构强度，又能避免锋利的边口划伤操作人员。
