钣金成型工具衍生结构设计参考

项目分类:通用机械零部件 发布时间:2021-11-27 ID:410985
  • 钣金成型工具衍生结构设计参考
  • 钣金成型工具衍生结构设计参考
  • 钣金成型工具衍生结构设计参考

  在日常钣金结构设计工作中,成型工具的衍生零件是设备壳体、机柜护板、五金支架类部件里非常常见的结构单元,这类结构往往承担着局部定位、避让、加强、预装位预留的实际作用,很多刚接触钣金设计的工程师容易忽略这类特征的成型边界,导致后续冲压工序出现开裂、起皱或者装配干涉的问题。从实际产线应用来看,这类带成型特征的钣金件广泛用在电气柜内壁安装位、设备外罩的局部加强凸台、小型五金件的定位沉台场景里,比如工控机箱的底板上,往往需要做下沉的螺丝过孔凸台、线束避让的凹坑、卡扣配合的切口成型,这些特征都可以通过标准化的成型工具快速生成,再结合实际零件的安装边界做参数调整。做这类结构设计的时候,首先要考虑的是板材的延展率,不同厚度的冷轧板、镀锌板、铝板对应的成型高度极限不一样,比如1mm厚的普通冷轧钢板,不带预切缺口的圆形沉台成型高度最好不要超过3mm,否则冲压的时候转角位置容易因为材料延展不足出现拉裂,要是成型高度需求更高,就得在成型特征周边做预压的加强筋或者工艺缺口,给材料流动预留空间。从建模逻辑上来说,这类衍生零件的设计不是直接在平板上拉伸凸台,而是要遵循钣金成型的工艺逻辑:先确定基础钣金的折弯边参数,预留好折弯扣除量,再把成型特征的定位基准对齐到装配需要的安装点,要注意成型特征和折弯边的距离不能太近,至少要保留2.5倍板厚的安全距离,不然折弯的时候成型位置会因为材料应力拉扯出现变形,导致整个平面度超差,后续装配的时候螺丝孔对不上、

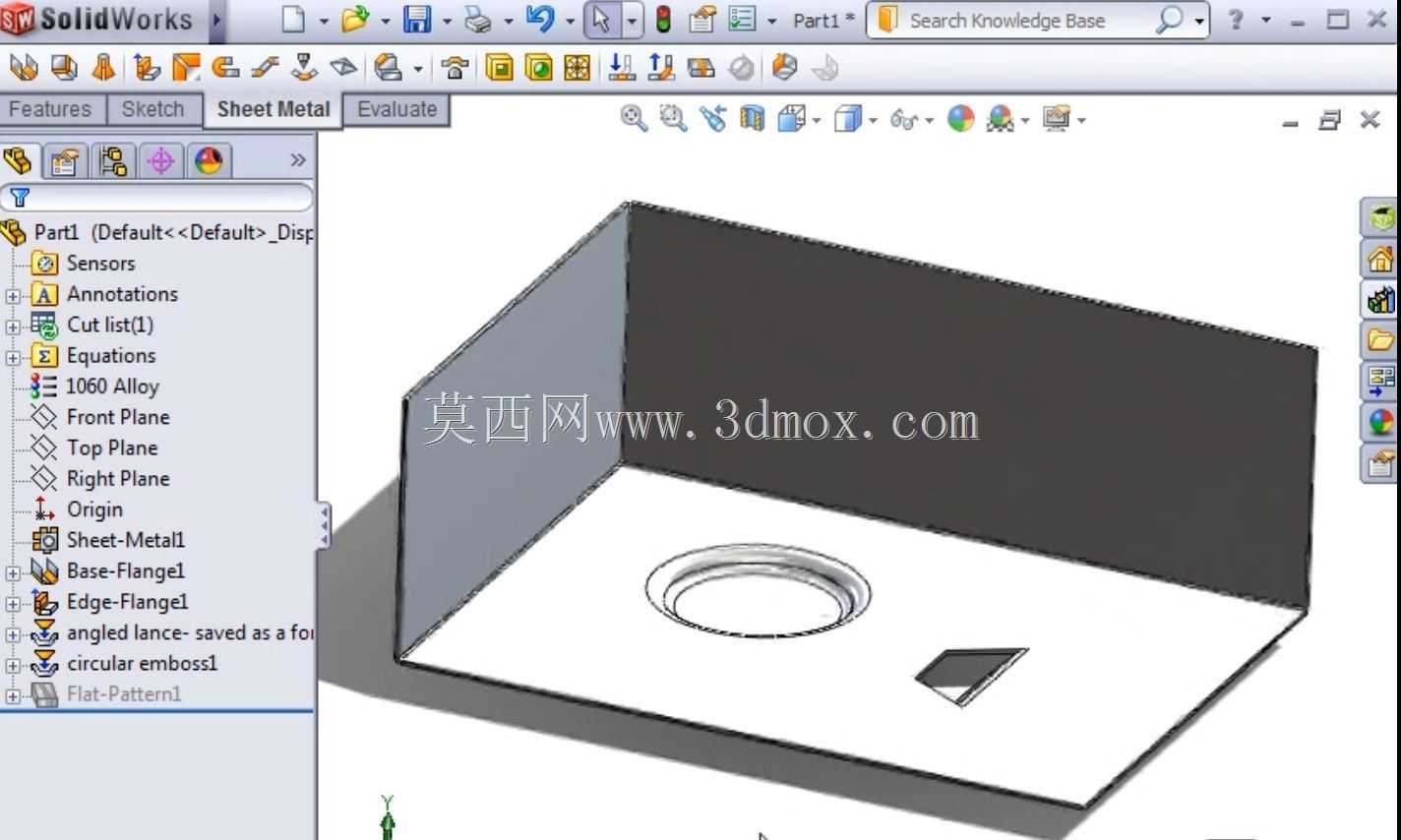

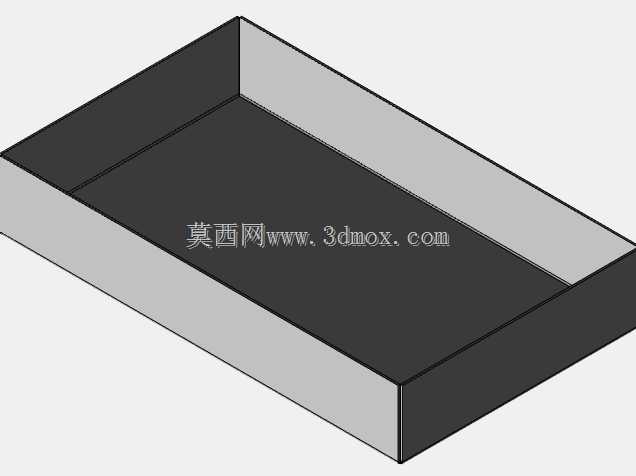

  密封面贴合不严的问题大多是这个原因导致的。再看实际安装边界的考量,比如图里展示的盒型钣金件,底部的圆形沉台是用来装自攻螺丝固定PCB板的,旁边的三角切口成型是用来卡接线束卡扣的,设计的时候就要算好沉台的内径刚好匹配自攻螺丝的导向径,沉台的深度要刚好让螺丝头沉下去不高出板面,避免和上层安装的元器件产生干涉;旁边的三角切口成型要注意开口方向和线束走向匹配,卡扣卡入之后不会因为设备运行的振动松脱,同时成型位置的背面不能有凸起顶到盒体的安装基面,所以成型的拔模角度要控制在3度到5度之间,既方便冲压脱模,也能保证背面的凸起高度在可控范围内。很多工程师做这类设计的时候容易直接套用成型工具的默认参数,忽略了实际板材的折弯系数和成型方向,

  比如把成型特征做在了折弯的受压侧,导致折弯的时候成型位置被压塌,或者成型特征的圆角半径设得太小,小于1倍板厚,冲压的时候模具磨损快,批量生产的时候不良率居高不下。实际在车间跟产的时候就遇到过类似的问题,之前有个机柜门板的把手沉台设计,成型圆角设成了0.5mm,用1.2mm的冷轧板冲压,连续冲了不到两百件模具就出现粘料,沉台边缘拉毛,后来把圆角调整到1.5mm,同时在沉台周边加了一圈0.3mm深的预压筋,材料流动更顺畅,连续冲了两千件都没出现不良。另外这类衍生零件的展开计算也要注意,成型特征本身的材料延展是不能直接按普通折弯扣除算的,圆形沉台、切口成型这类特征的展开补偿量需要根据实际试模的结果调整,

  不能直接靠软件默认的展开参数直接下料,不然下料之后成型出来的整体尺寸会出现偏差,尤其是带多个成型特征的零件,每个特征的补偿量都要单独核对,避免累积误差导致整体尺寸超差。从结构功能上来说,这类成型特征替代了原来需要额外焊接螺柱、加装卡扣的工序,能减少装配零件数量,降低整体成本,同时因为是一体成型,结构强度比后装的配件更高,抗振动性能更好,在户外设备、车载电子类的钣金部件里应用非常广泛。设计的时候还要考虑模具的通用性,尽量把同类型的成型特征参数统一,比如同一个项目里的沉台直径、深度、圆角都做成一致的,这样冲压的时候不用频繁更换模具冲头,能减少换模时间,提升加工效率。要是遇到需要做不对称的成型特征,还要注意冲压时的材料受力平衡,尽量把成型特征布置在零件的中心区域,或者对称布置,避免冲压的时候零件受力不均出现翘曲,后续校平的工序会增加额外成本。另外成型特征的位置还要和后续的表面处理工序匹配,比如需要喷塑的零件,沉台的内部宽度不能太窄,不然喷塑的时候粉末进不去,会出现漏底的问题,需要电镀的零件要注意成型位置不能有积液的死角,不然电镀之后药水残留会导致后期生锈。
