钣金件十边边缘法兰结构设计

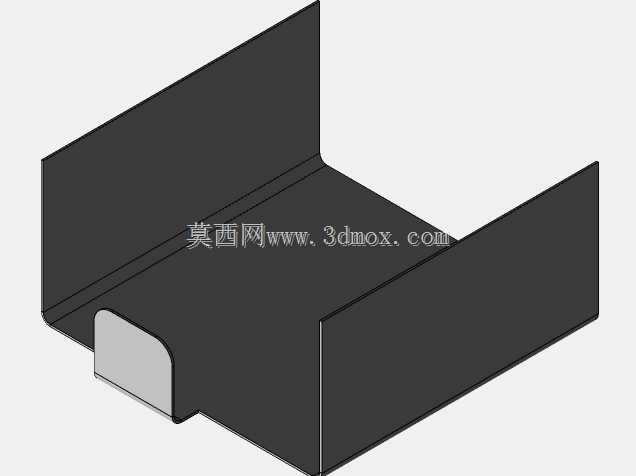

　　在各类钣金结构的设备壳体、防护外罩、管线排布支架、小型设备安装基座的加工场景中，边缘法兰结构是薄板类零件实现拼接定位、刚性强化、安装固定的核心结构形式，这类十边轮廓的边缘法兰零件，多用于非规则曲面的设备舱段拼接位置，比如小型通风设备的风道对接段、异形电控箱的侧壁连接位、定制化输送线的护板衔接处，能够适配多段折线的拼接边界，避免多段直法兰拼接带来的接缝错位、密封失效问题。从实际使用的角度看，这类带连续边缘法兰的薄板零件，首先承担的是结构衔接功能，法兰边上预留的安装位可以通过螺栓、拉铆或者点焊的方式，和相邻的钣金件完成固定，翻边形成的90度垂直结构，能大幅提升0.8到2毫米厚度薄板的整体刚性，减少薄板受外力后产生的翘曲变形，

　　尤其是在十边的转角位置，连续的法兰翻边能避免应力集中导致的板材开裂，在设备长期受振动的工况下，比断开式的拼接法兰有更好的结构稳定性。设计这类多边缘法兰结构的时候，首先要确认主体板材的展开轮廓，十边的折线轮廓需要先在草图阶段完成各段边线的闭合约束，每一段边线的法兰参数要保持统一，法兰高度根据实际安装需求设定，常规的安装场景下法兰高度控制在8到15毫米区间，既能够预留出螺栓安装的操作空间，也不会因为法兰过高导致板材拉伸过度出现壁厚减薄的问题。法兰的折弯半径需要匹配板材厚度，比如1.2毫米厚度的冷轧钢板，内折弯半径取0.1倍板厚就能保证折弯处不会出现开裂，同时折弯后的法兰面平面度公差控制在0.2毫米每百米范围，

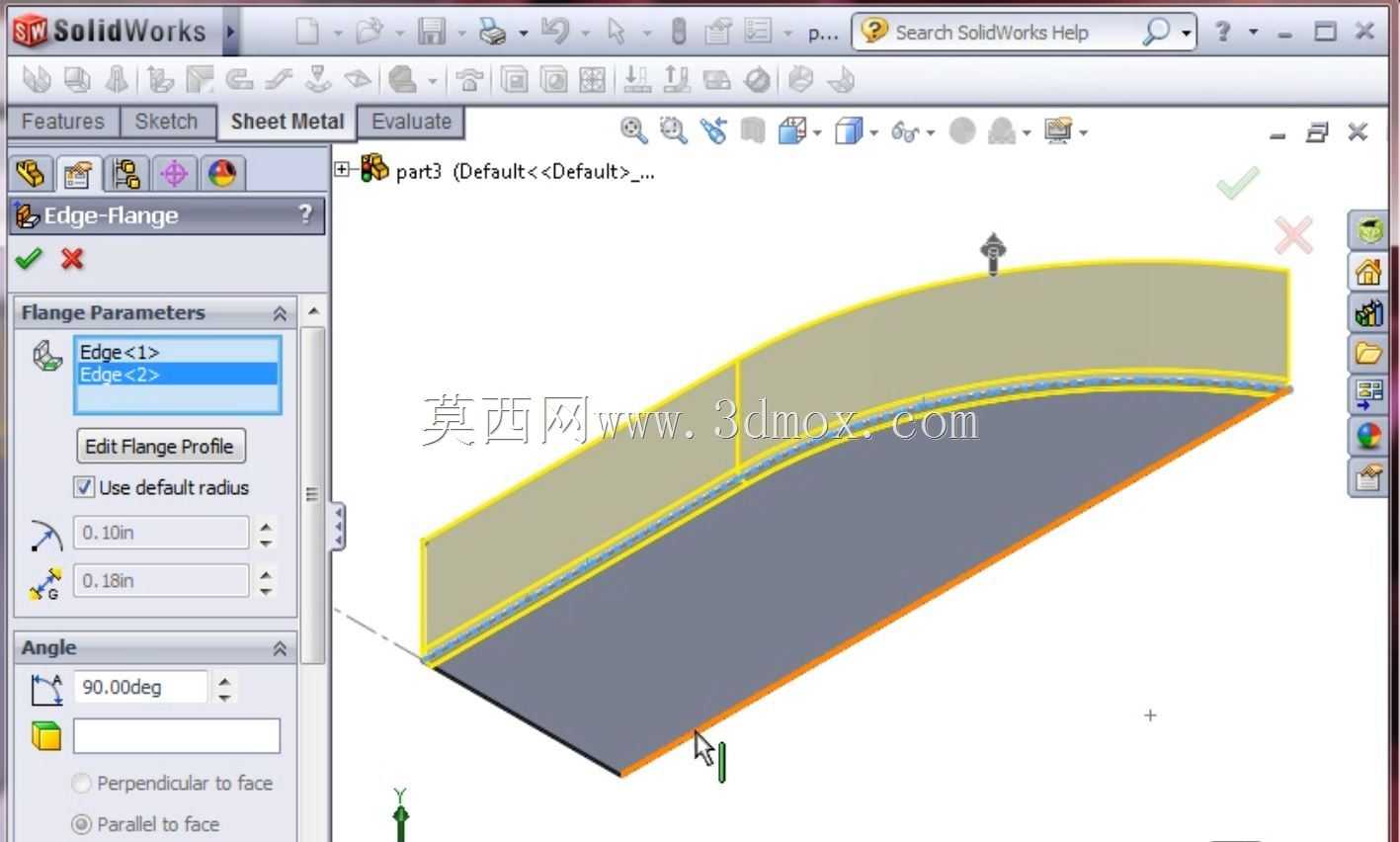

　　保证和对接零件贴合的时候不会出现缝隙。在建模过程中，需要优先确认主体钣金的基准面，所有的法兰边线都基于主体板材的边缘生成，要注意相邻两段法兰在转角位置的切口处理，切口间隙控制在0.1到0.2毫米，避免折弯的时候相邻法兰面出现干涉，同时要释放折弯应力，防止转角位置板材被拉扯变形。从安装边界的角度看，这类零件的整体外轮廓要适配对接舱段的内部尺寸，法兰翻边的外边缘不能超出对接件的安装面范围，法兰面上的安装孔位要和相邻零件的孔位保持同轴，孔位距离法兰边缘的距离要大于两倍的螺栓直径，避免安装的时候螺栓头超出法兰边缘，同时要考虑折弯过程中孔位的拉伸变形，距离折弯边过近的孔需要在折弯完成后再进行冲压加工，防止孔位被拉成椭圆影响装配。

　　在实际的设备应用中，这类多边缘法兰的钣金件不需要额外加装加强筋，依靠连续的翻边结构就能满足常规防护类、支撑类零件的刚性要求，相比不带法兰的平板拼接结构，装配效率能提升40%以上，不需要在拼接位置额外加装角码或者连接片，整体的外观平整度也更好，在户外使用的设备上，连续的法兰面还可以加装密封胶条，实现舱段的防水防尘，满足IP54以上的防护等级要求。设计过程中还要注意板材的纤维方向，折弯方向要和板材轧制纤维方向保持一定角度，避免沿纤维方向折弯导致的零件开裂，对于十边轮廓中长度较长的法兰段，可以在法兰面上增加小型的定位凸点，装配的时候先通过凸点和相邻零件的定位孔完成预定位，再进行螺栓紧固，能大幅降低装配时的对位难度，减少孔位错位导致的装配应力。
