快拆式桌夹型老虎钳结构设计

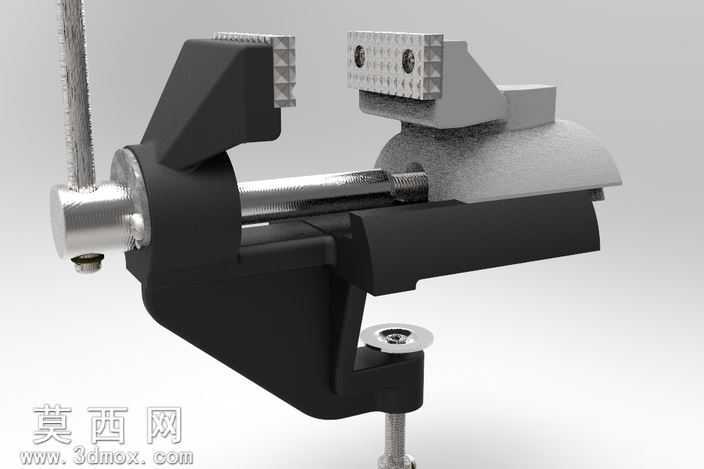

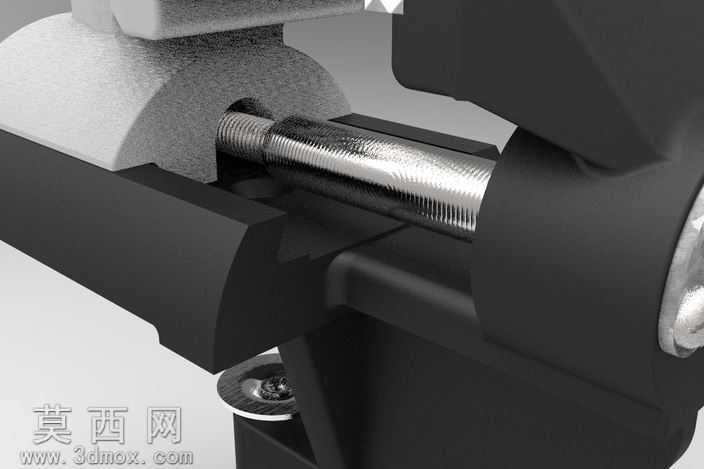

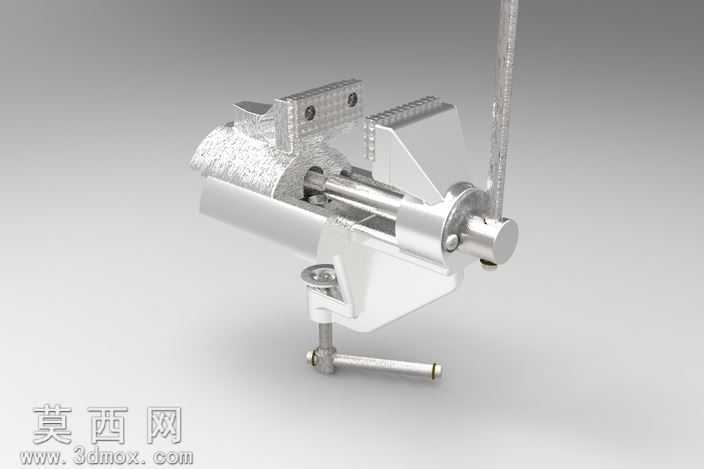

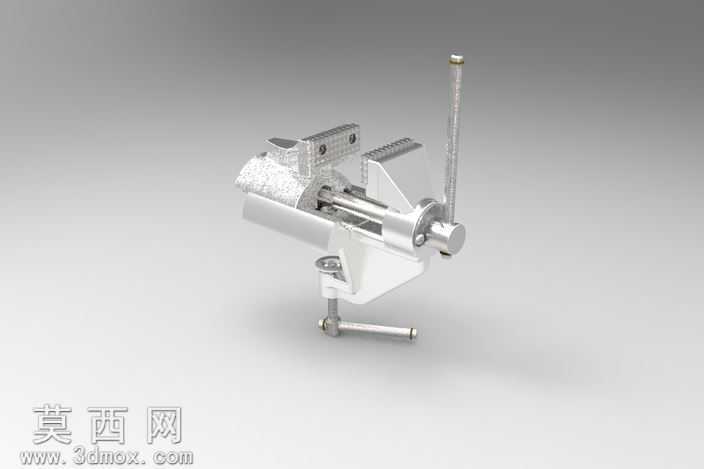

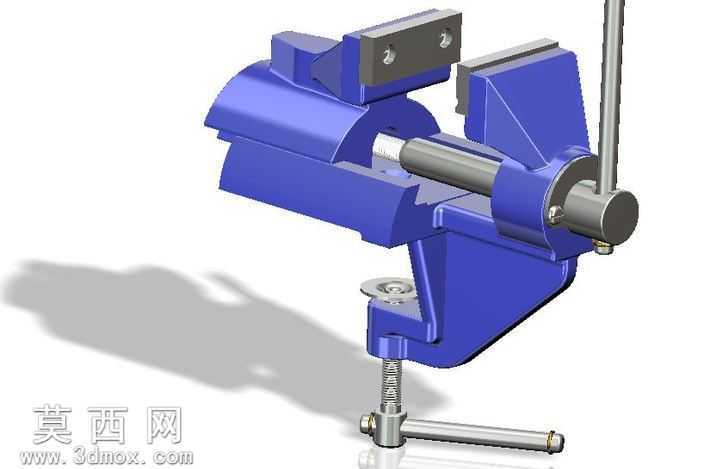

本款老虎钳采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工艺要求，对各个零部件的配合公差进行了合理预留，确保活动钳身与固定钳身的滑动顺畅无卡滞。模型构建阶段先完成核心丝杆传动结构的搭建，对梯形丝杆的牙型、导程参数进行了标准化设定，搭配底部的锁紧螺母结构，可实现钳口开合范围内的任意位置锁紧，夹持力传递稳定均匀。外观渲染部分采用了差异化材质表现，固定钳身主体使用哑光黑色工程塑料材质模拟高强度尼龙玻纤材质的握持与结构强度，丝杆、导柱等传动部件采用抛光金属材质还原镀铬钢材的金属光泽，钳口牙板部分使用拉丝不锈钢材质，清晰呈现出交叉齿纹的防滑结构，底部桌夹固定结构的螺杆与压盘也做了金属质感的细节处理，还原真实五金工具的材质层次。结构设计上采用了分体式组装逻辑，固定钳身集成了桌夹固定座与固定钳口基座，活动钳身通过导柱与丝杆实现直线往复运动，钳口牙板采用沉头螺丝固定的可更换设计，长期使用磨损后可快速替换牙板无需更换整体钳体，底部桌夹结构可适配不同厚度的工作台边缘，通过旋转底部螺杆实现快速装夹固定，无需额外打孔安装。设计过程中充分考虑了手工操作的使用场景，钳身尾部的丝杆摇把做了防滑纹理处理，握持旋转时不易打滑，整体结构无尖锐棱角，所有边角都做了圆角过渡处理，兼顾使用安全性与结构美观度。模型的各个装配部件都保留了完整的装配约束关系，可直接用于装配干涉检查、运动仿真模拟，也可作为五金工具类产品的结构设计参考，验证了丝杆传动在手动夹持工具中的应用合理性，对钳口张开最大行程、最小夹持厚度、整体承重能力都做了参数化设定，可根据实际使用需求快速调整尺寸参数生成不同规格的衍生型号。
