多轴承排布旋转传动轮结构设计

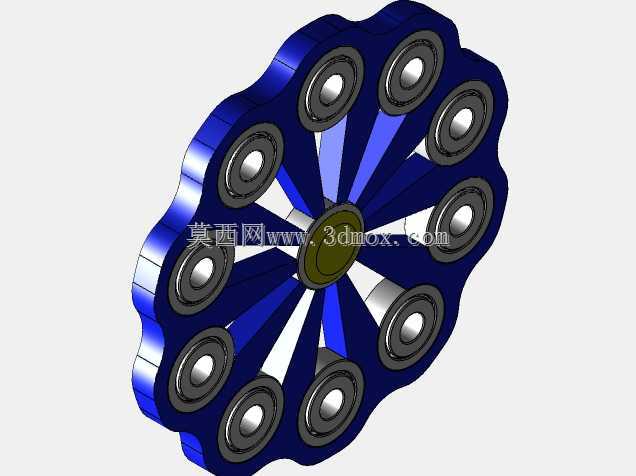

　　该结构件主要面向纺织加工场景中纱线卷绕、张力调节工位的旋转传动需求设计，可适配环锭纺、气流纺等主流纺纱设备的导纱、卷绕传动单元，替代传统单轴承支撑的偏心传动轮，解决高速运转下的径向跳动、传动卡顿问题。从实际工况出发，纺纱车间长期存在飞花堆积、温湿度波动大的特点，常规单轴承轮在连续8小时以上高速运转时，容易因轴承单侧受力不均出现磨损加快、纱线张力波动超差的问题，直接导致纱线断头率上升，影响成纱质量。该轮盘采用周向均匀排布多组深沟球轴承的结构，中心设置定位安装轴孔，轮体外缘为连续波浪形轮廓，每一处内凹弧面恰好对应一组轴承的安装位，轴承外圈与轮盘安装孔采用过盈配合，内圈可配套固定销轴作为滚动接触工作面。

　　设计过程中优先考虑了安装边界的适配性，中心轴孔的公差带选取H7级，可直接与设备原有传动轴配合，无需额外加工转接套，轮盘整体外径控制在常规纺机传动轮的安装尺寸范围内，外缘到安装面的轴向突出量与原有配件保持一致，替换时无需调整周边导纱钩、张力架的安装位置，可直接完成备件更换。多轴承的排布方式将原有单点支撑改为多点滚动支撑，运转过程中轮盘承受的径向载荷会均匀分散到周向的每一组轴承上，单轴承承受的径向载荷仅为传统结构的十分之一左右，即使在飞花进入轴承间隙的初期，也能依靠多组轴承的冗余支撑维持稳定运转，大幅降低突发卡滞的概率。轮盘的辐条采用放射状等厚结构，在保证整体结构刚度的前提下尽可能削减了非必要的实体材料，既降低了轮盘自身的转动惯量，

　　减少启动瞬间的传动冲击，也能让运转过程中产生的气流顺着辐条间隙向外流动，减少表面积攒的飞花量。外缘的波浪形轮廓并非装饰性设计，每一处凸起弧面可作为纱线的过渡导向面，配合轴承内圈的滚动接触面，可实现纱线在多工位间的连续换向传输，避免纱线与固定结构件发生滑动摩擦，减少纱线表面的毛羽产生。从装配逻辑来看，所有轴承的安装孔采用一次装夹加工完成，同轴度、位置度公差控制在0.02mm以内，保证每一组轴承的旋转中心与轮盘中心的距离一致，运转时不会出现周期性的径向跳动，传动线速度波动可控制在1%以内，完全满足纺纱工序对纱线传输速度稳定性的要求。实际应用中，该结构除了纺纱设备外，也可适配小型自动化设备的多工位旋转分度、线材导向传输工位，只要安装轴径、外围安装空间匹配，即可作为通用旋转传动部件使用，其多点支撑的结构特性在中低速、连续运转的工况下都能体现出比传统单轴承轮更长的使用寿命和更稳定的传动表现。
