三爪自定心气动卡盘三维结构设计

　　在金属切削加工、管件装夹、回转类零件检测等场景中，卡盘作为机床主轴端的核心装夹部件，其定心精度、夹紧可靠性直接决定了工件的加工同轴度与装夹效率。这款三爪自定心气动卡盘的结构设计，完全围绕回转类零件的快速装夹需求展开，区别于传统手动三爪卡盘需要人工扳手拧紧的操作逻辑，采用气动驱动方式实现卡爪的同步开合，能够大幅缩短单件工件的装夹辅助时间，适配批量加工场景下的快换装夹需求。

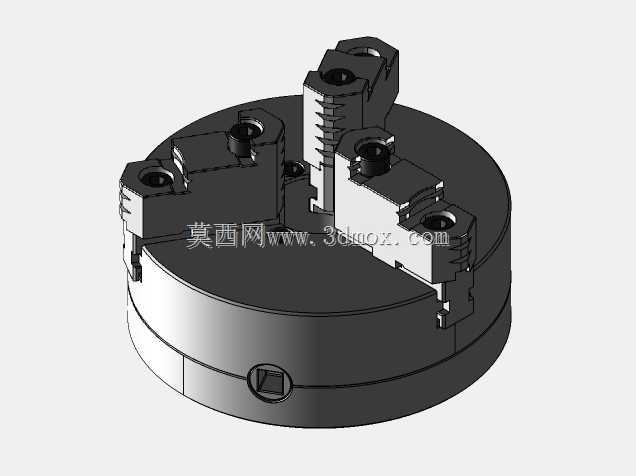

　　从结构布局来看，整体采用圆盘式本体设计，底部设置标准主轴连接接口，可直接匹配多数普通车床、数控车床、回转工作台的主轴端安装尺寸，安装边界完全遵循通用机床附件的接口规范，不需要额外制作过渡连接盘即可完成装配。本体内部集成了气动驱动的楔形传动结构，压缩空气通入本体内部气腔后，推动内部楔形推盘做轴向移动，通过斜面配合将轴向推力转化为三个卡爪的径向同步移动，三个卡爪沿本体上均匀分布的120°径向导轨槽滑动，依靠楔形面的增力特性实现对工件的大夹紧力输出，同时保证三个卡爪的移动量完全一致，实现工件的自动定心，定心精度可控制在0.02mm以内，能够满足多数回转类零件的精加工装夹要求。

　　卡爪部分采用分离式设计，分为基爪与上爪两个部分，基爪与内部传动结构连接，沿导轨槽做径向移动，上爪通过螺栓固定在基爪上，可根据不同装夹需求更换软爪、硬爪或者异形卡爪，适配不同直径范围、不同外形的工件装夹，比如装夹薄壁管件时可以更换成型软爪，增大卡爪与工件的接触面积，避免夹紧力过大导致工件变形；装夹毛坯件时可以更换带齿硬爪，提升夹紧摩擦力防止工件切削过程中打滑。本体侧面设置的方形接口为气动通路的连接端，同时集成了行程检测的安装位，可搭配磁性开关检测卡爪的开合位置，将信号反馈给机床控制系统，实现装夹动作的自动化联锁，避免卡爪未夹紧时主轴启动引发的安全事故。

　　设计过程中重点考量了卡盘的动平衡性能，整体结构沿中心轴线完全对称，三个卡爪的重量差控制在1g以内，本体的所有加工面均围绕中心轴线做同轴度设计，保证卡盘在高转速回转工况下不会产生过大的离心振动，适配最高3000rpm的回转加工需求。同时在传动配合面设置了防尘密封结构，避免切削加工过程中的切屑、切削液进入卡盘内部的传动腔，防止导轨槽、楔形配合面出现磨损卡滞，延长卡盘的维护周期与使用寿命。气路部分的密封采用耐油橡胶密封圈，能够适配常规工厂压缩空气气源的压力范围，在0.4-0.8MPa的供气压力下可稳定输出足够的夹紧力，针对不同重量的工件可通过调整供气压力调整夹紧力大小，避免夹紧力不足导致工件飞出，或是夹紧力过大损伤工件表面。

　　在实际应用场景中，这类气动三爪卡盘除了用于车床的工件装夹外，还可安装在焊接变位机、回转检测台上，用于轴类、盘类、套类零件的回转装夹，配合自动化上下料机构可实现完全无人化的装夹作业，不需要人工操作扳手拧紧，适配自动化生产线的加工节拍。相比液压卡盘，气动卡盘不需要配套液压站，整体结构更简洁，维护成本更低，不存在液压油泄漏污染加工现场的问题，更适合洁净度要求较高的加工场景。设计时也充分考虑了卡爪的行程范围，单爪的径向移动行程可覆盖直径20-200mm范围的工件装夹，覆盖了多数常规回转类零件的尺寸范围，不需要频繁更换卡爪即可适配多规格工件的小批量加工需求。本体的安装止口、连接螺栓孔位置完全遵循通用三爪卡盘的安装尺寸标准，用户可直接替换原有手动卡盘，不需要对机床主轴端做任何改造，降低设备升级的改造成本。
