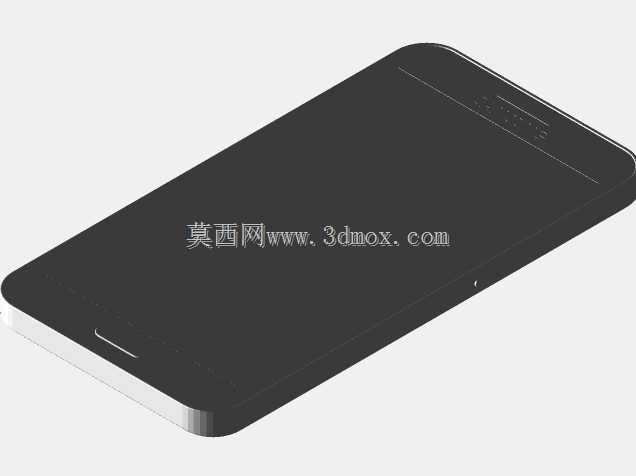

三星直板触屏智能手机整机结构三维数模

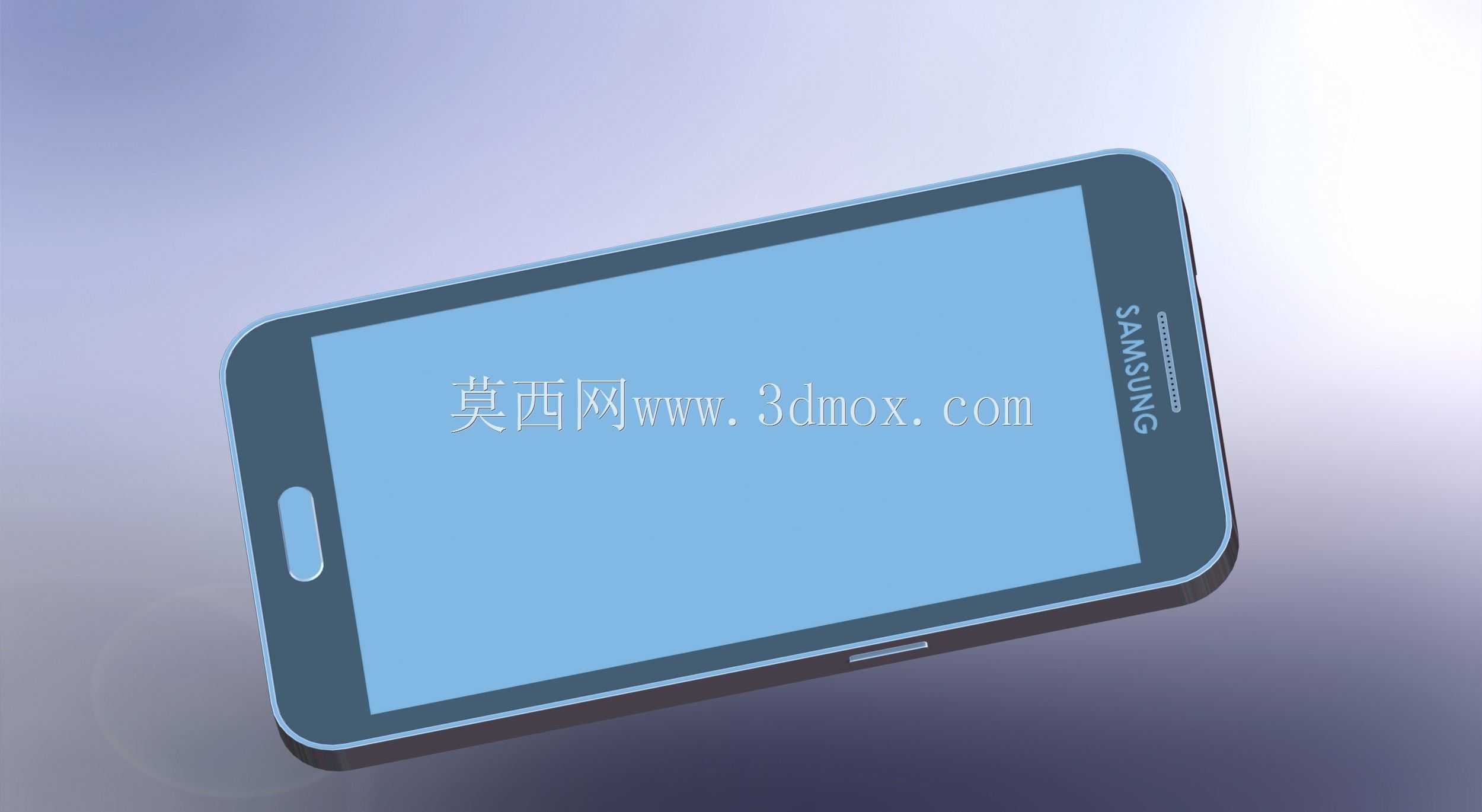

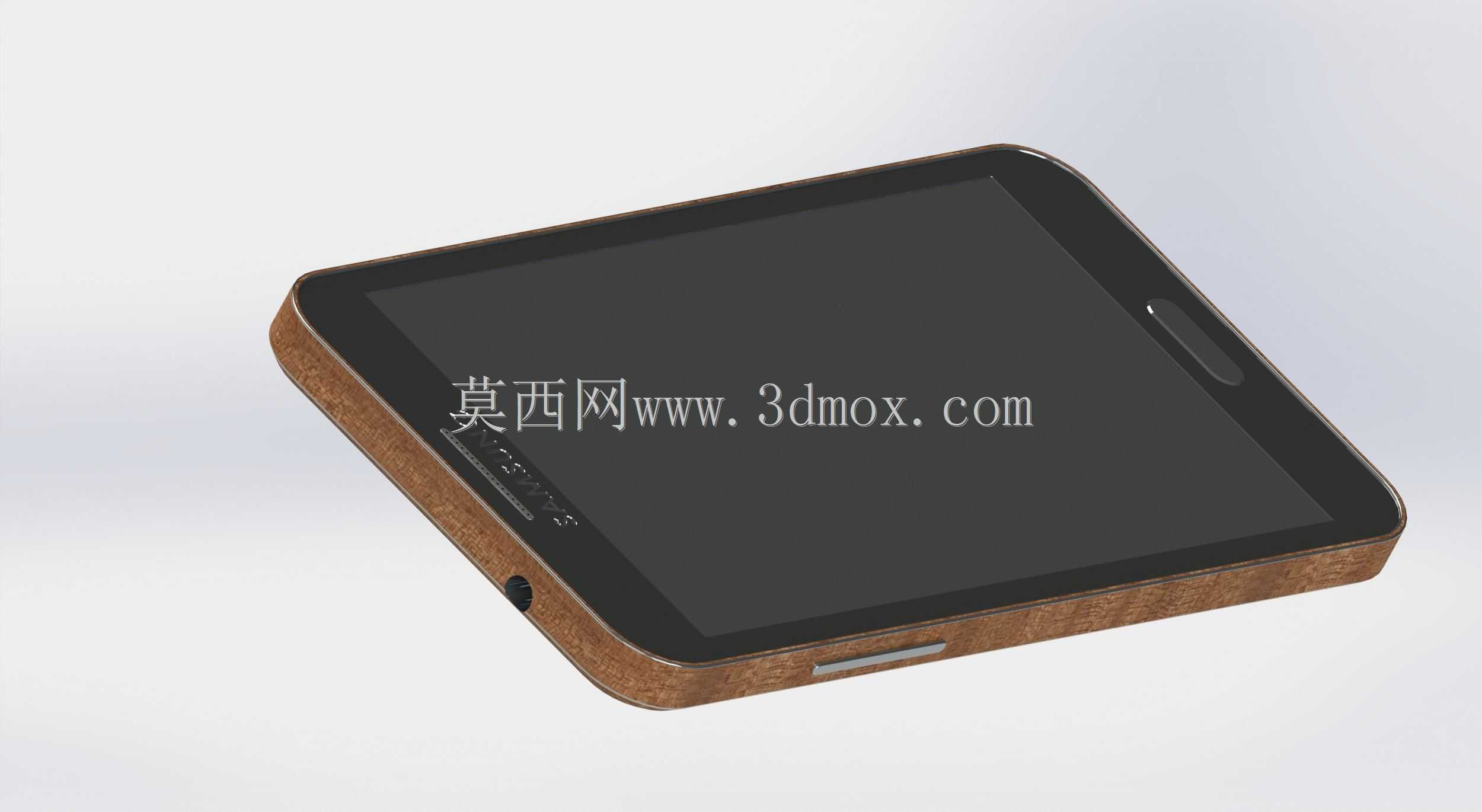

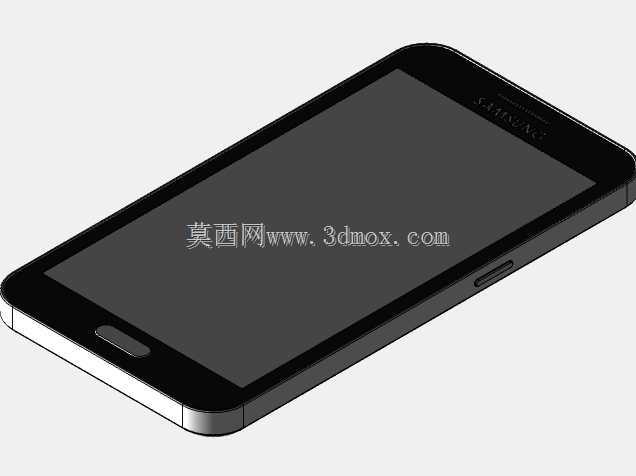

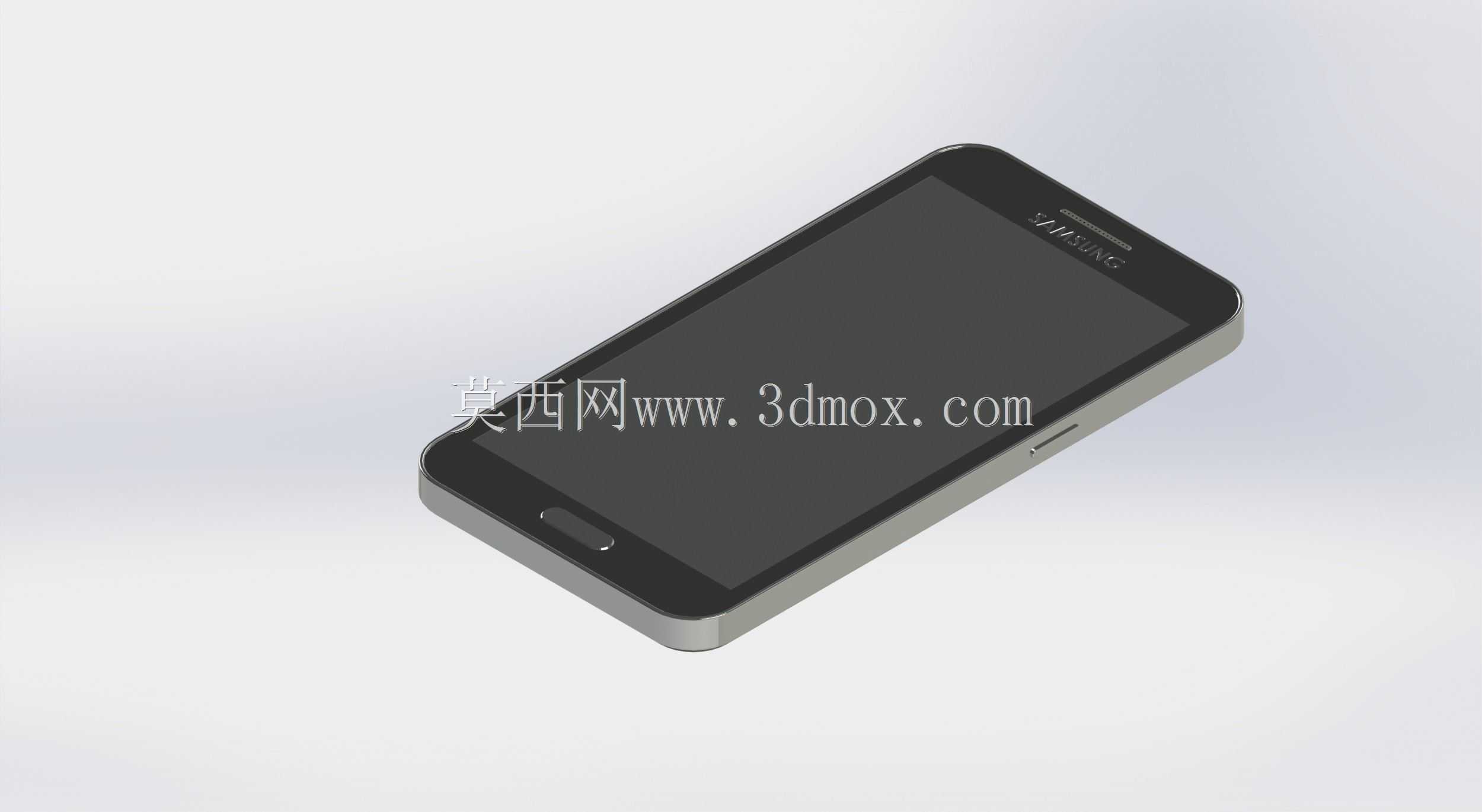

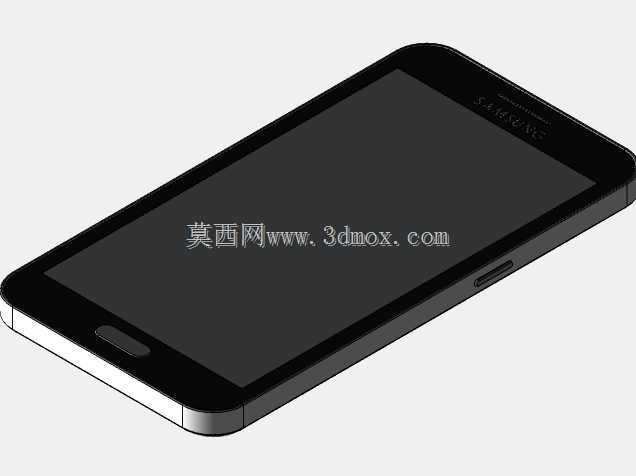

　　这款直板触屏智能手机的三维结构数模，完整还原了消费级手持通讯终端的整机装配逻辑，可直接用于手机保护壳定制、周边配件开发、结构验证等实际工程场景。在消费电子配件开发领域，这类精准的整机数模是保护壳、贴膜、外接拓展配件设计的核心基础，以往很多配件厂商在开发适配产品时，要么依赖真机逆向扫描，要么靠手工测量尺寸，不仅效率低下，还容易出现按键对位偏差、接口开孔错位、边缘贴合度不足等问题，直接导致配件开模后报废率居高不下，而这套数模完整覆盖了整机外轮廓所有特征，能直接导入结构设计软件进行配件的型腔提取、干涉检查，大幅缩短配件开发的前期验证周期。从产品功能特性来看，这款机型采用经典的直板触屏设计，正面配备整块触控玻璃面板，

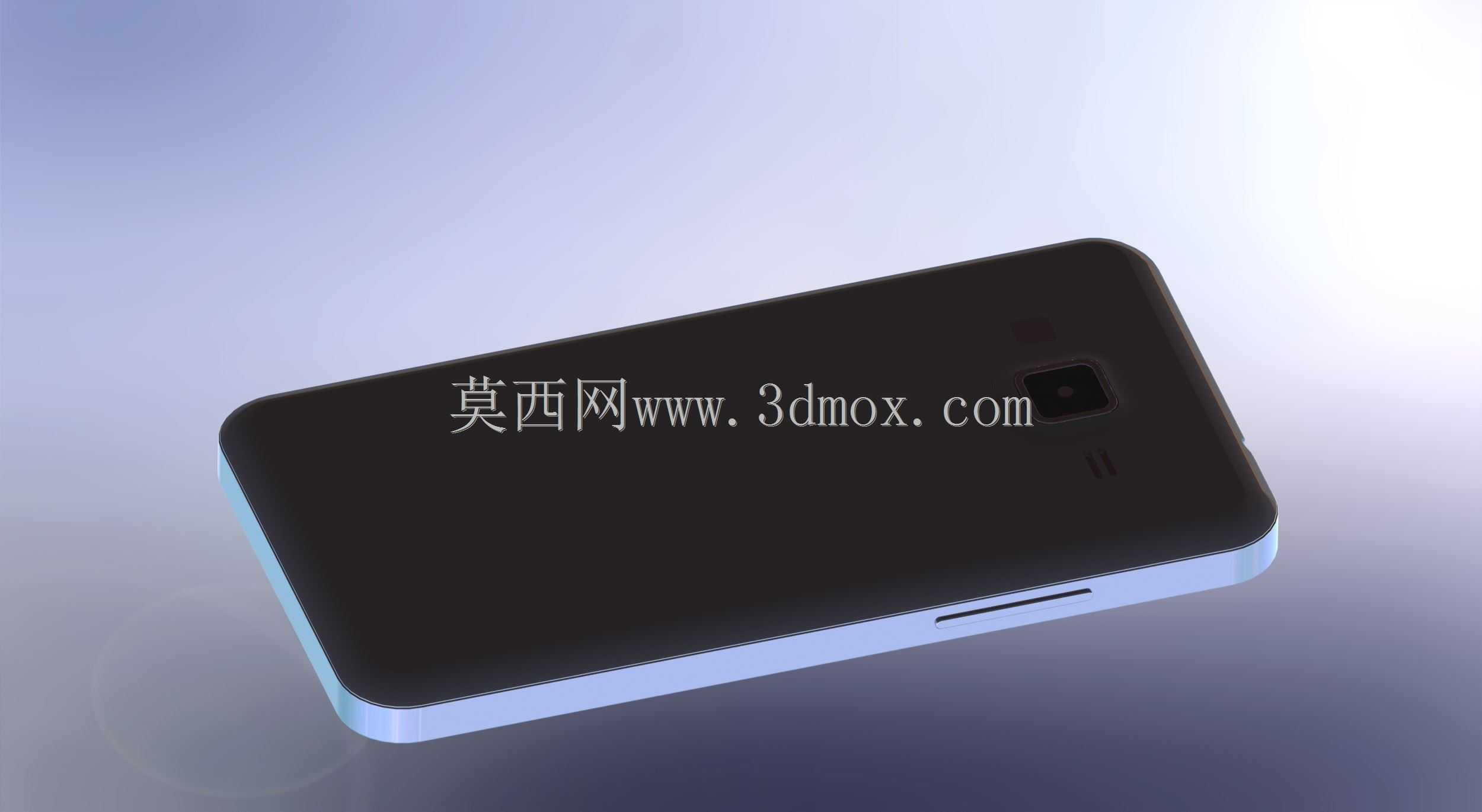

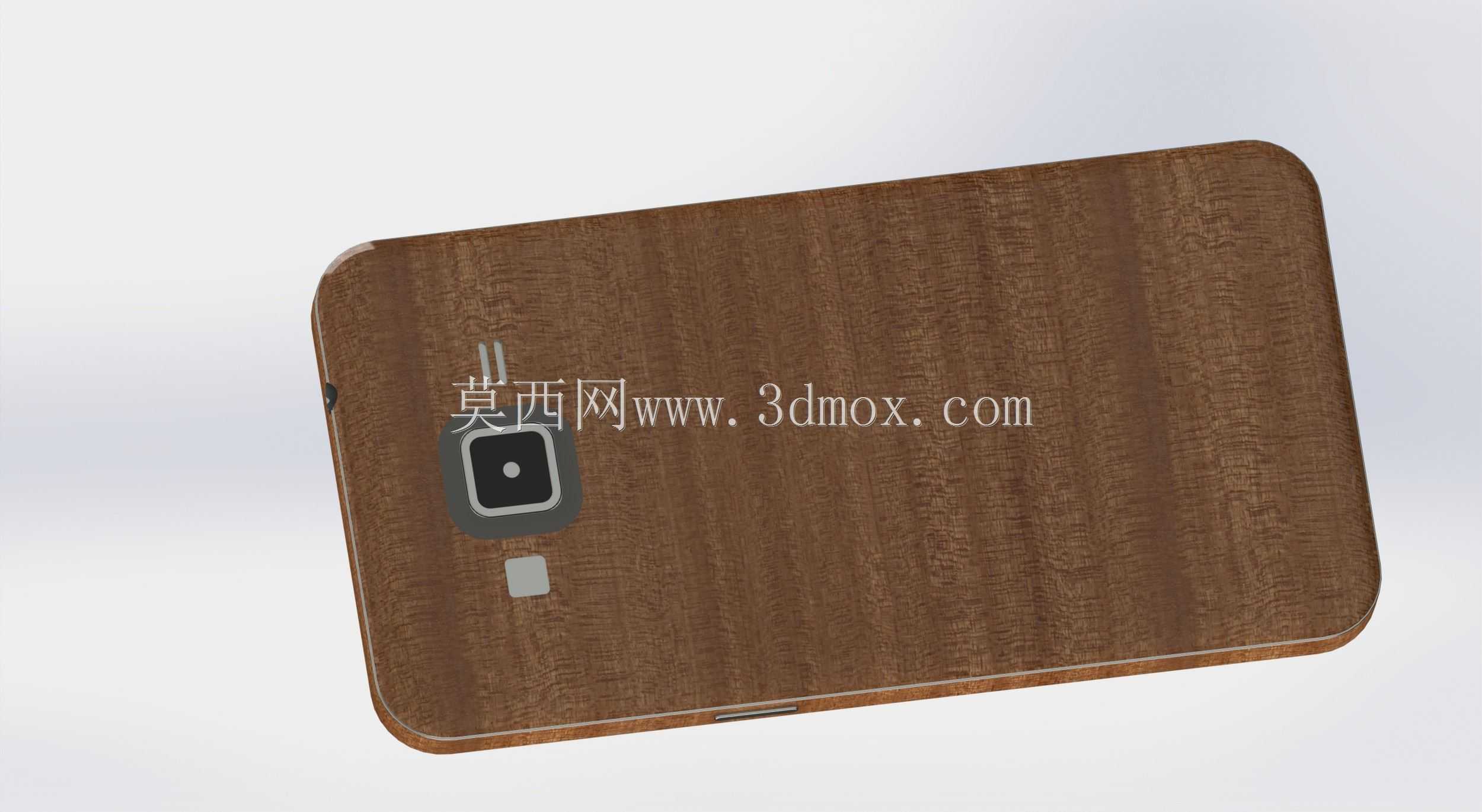

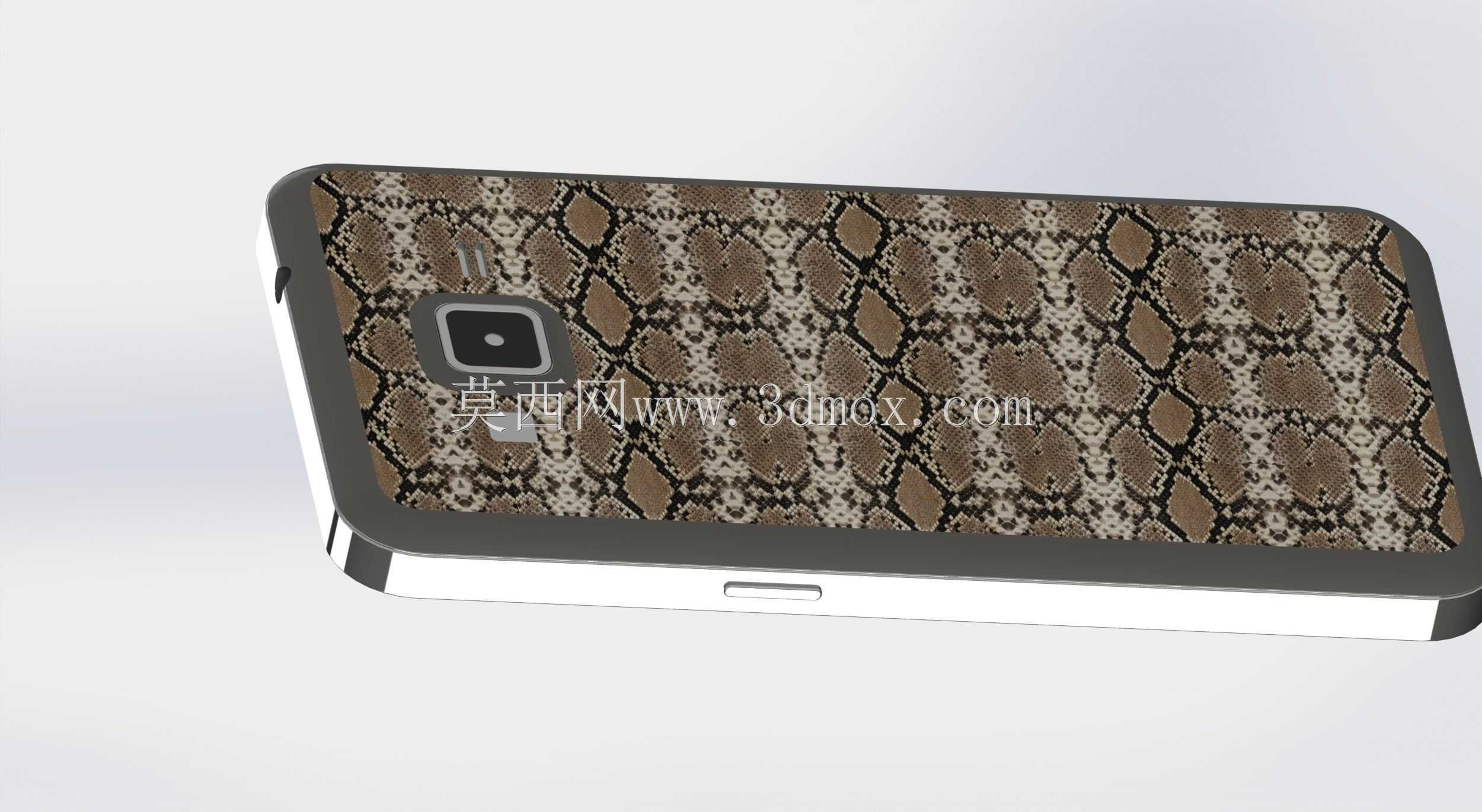

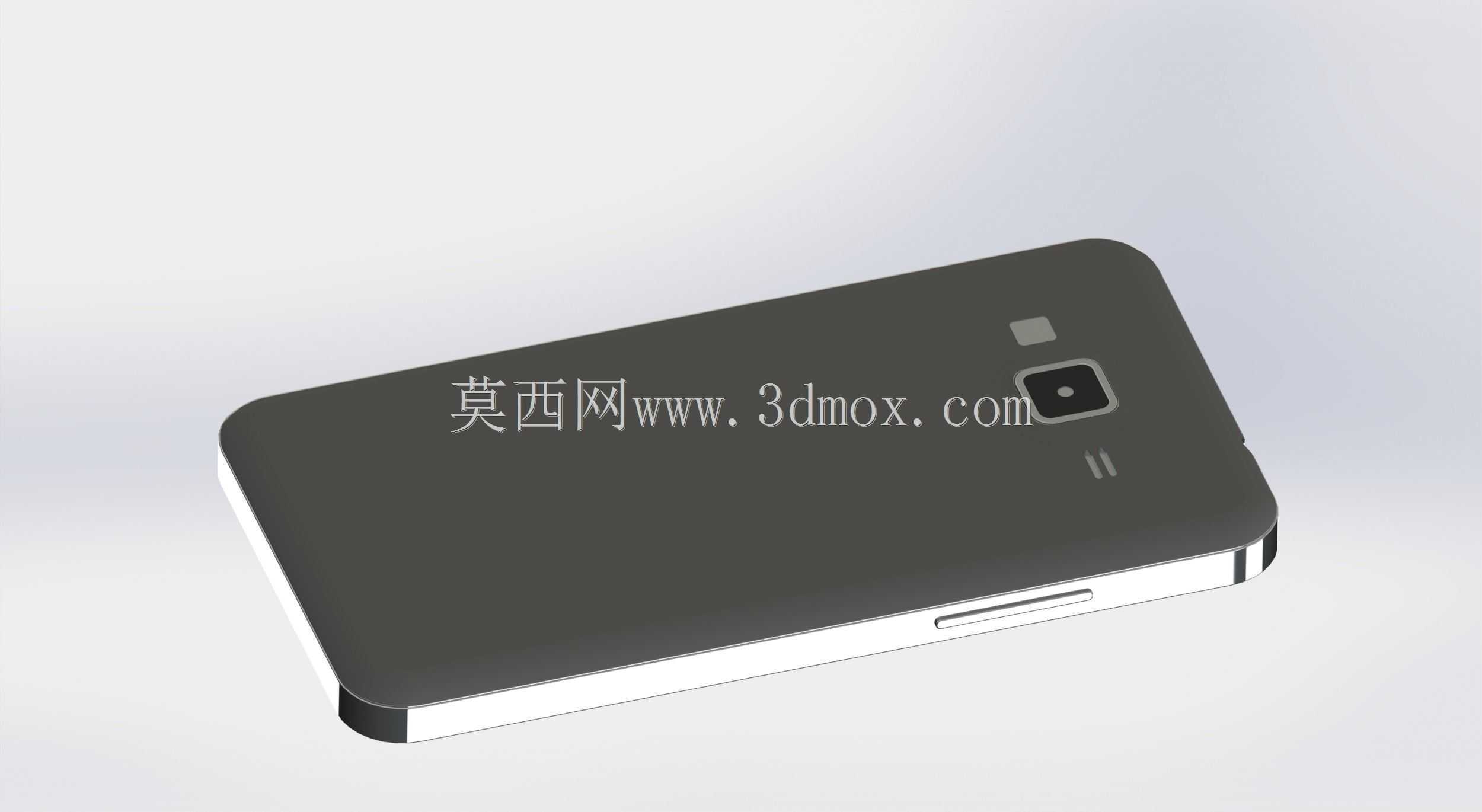

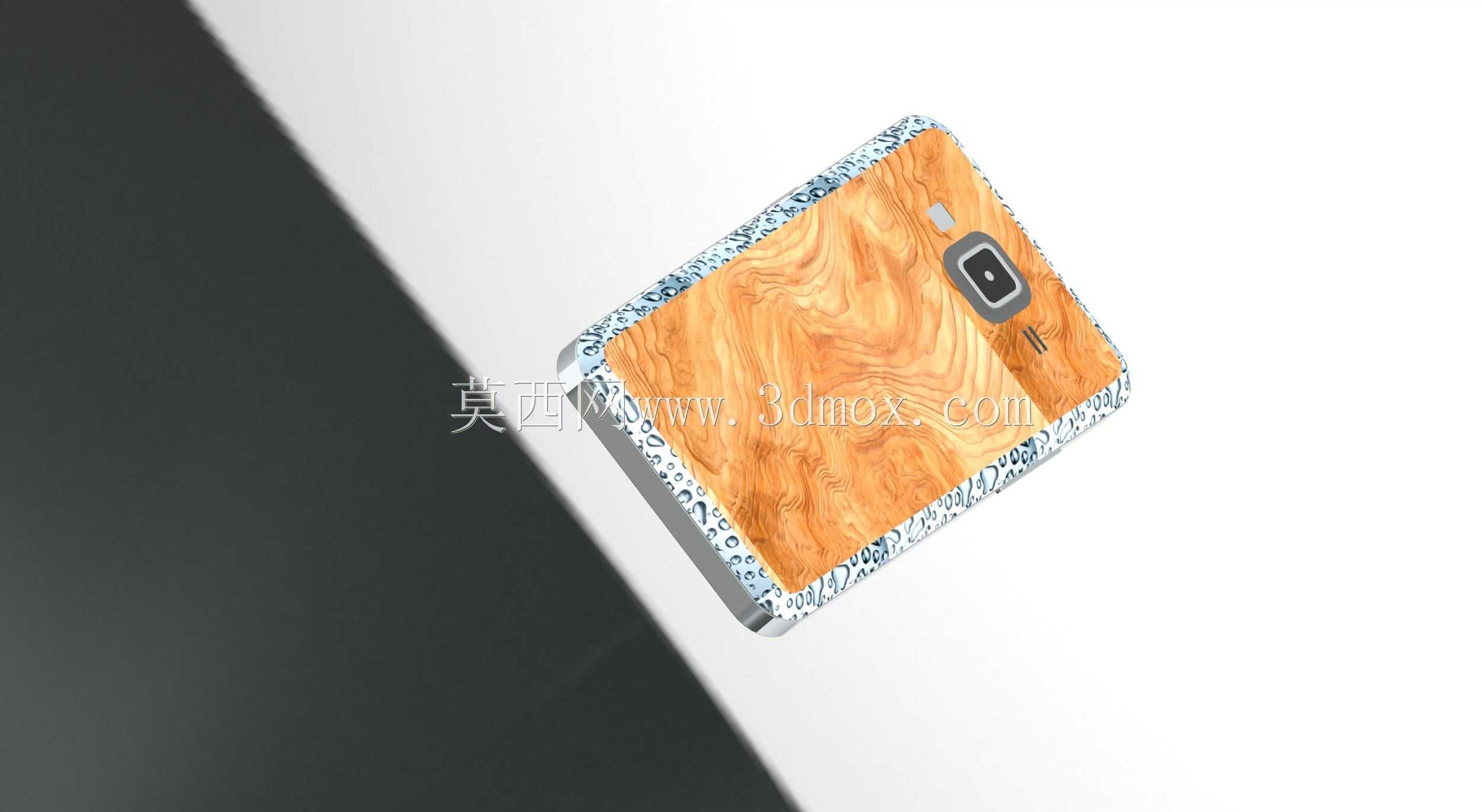

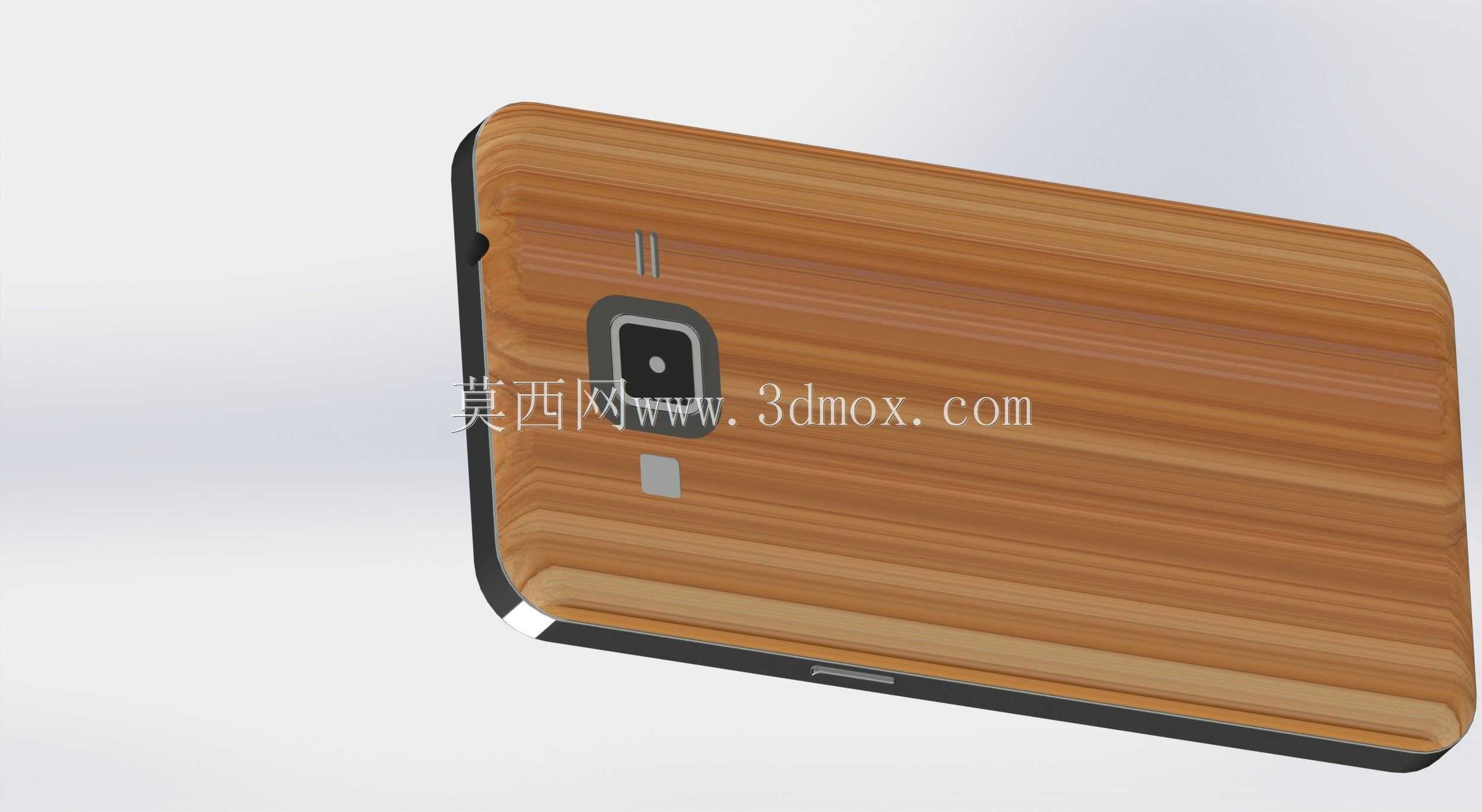

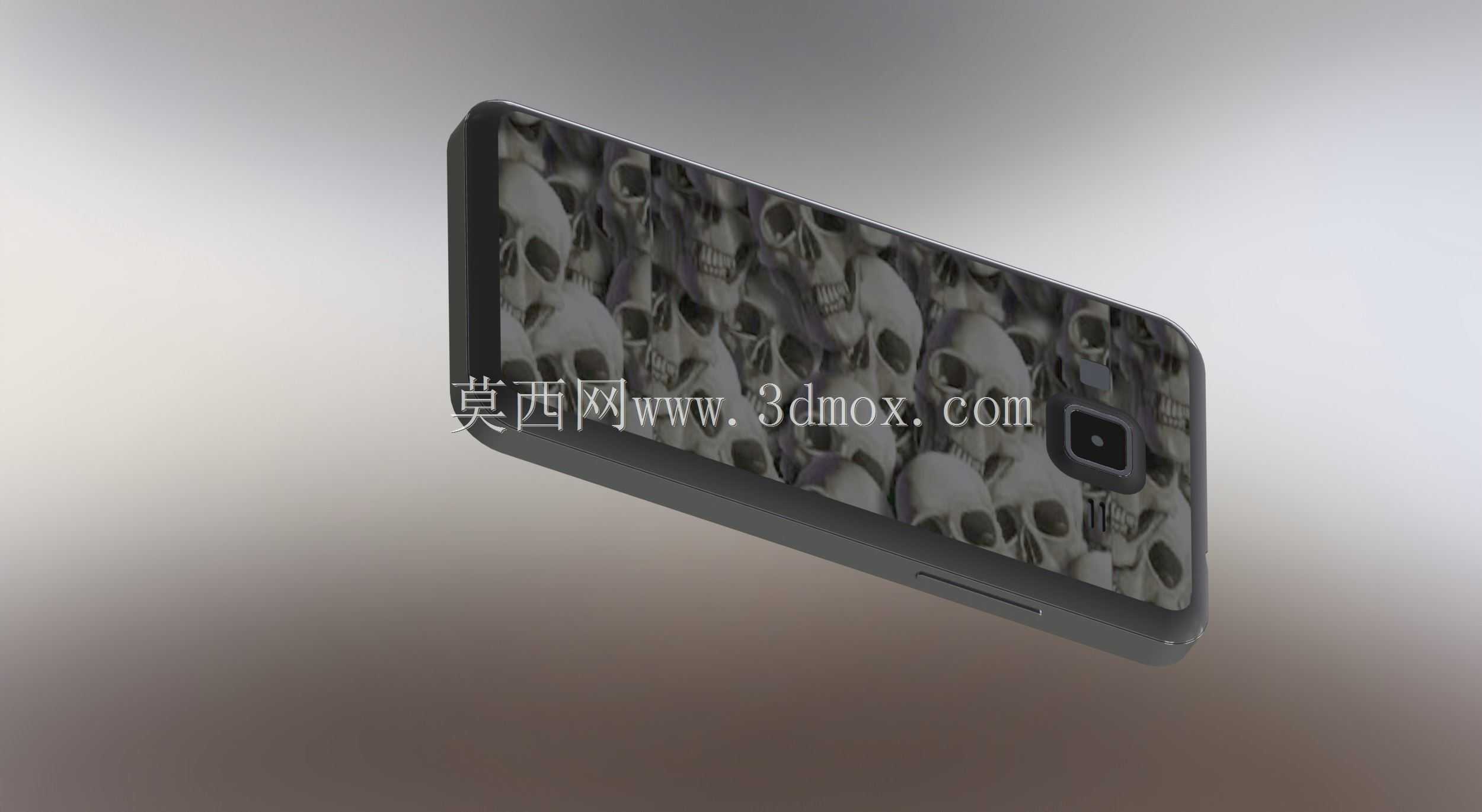

　　下方设置实体Home按键，顶部集成听筒开槽，机身侧面布置音量调节按键与电源按键，底部预留数据接口与麦克风开孔，背部为平整的电池后盖结构，摄像头模组位于背部靠上位置，整体造型偏向实用化的入门级通讯终端定位，所有外露的功能按键、接口开孔的位置与尺寸都在数模中做了精准还原，没有做简化处理，能满足不同场景下的结构设计需求。在设计思路的还原上，数模严格遵循手持终端的人机工程逻辑，机身侧边做了微小的圆弧过渡处理，避免直角硌手的问题，整机厚度控制在单手握持的舒适区间，按键的凸起高度符合日常按压的操作行程，正面屏幕的占比适配入门机型的成本定位，没有做过度的窄边框设计，同时预留了足够的屏幕缓冲边框宽度，能降低日常跌落时屏幕直接触地碎裂的风险。

　　从外形尺寸与安装边界来看，数模完整标注了整机的长宽高外轮廓尺寸，所有侧键的凸起高度、接口的内凹深度、屏幕面板相对于中框的下沉量都做了精确的特征还原，在做保护壳设计时，可以直接提取整机外曲面生成壳体内腔，预留0.1-0.2mm的装配间隙就能保证保护壳与机身的贴合度，同时按键位置可以直接对应做凸点设计，不需要反复调整对位；如果是开发外接镜头、桌面支架这类配件，也可以直接依托数模的背部平面特征、侧边夹持位置做结构设计，验证夹持力对机身按键的误触风险，避免实际生产后出现配件无法适配的问题。在实际的结构验证场景中，这套数模还可以用于跌落仿真的前期分析，通过赋予不同部位的材料属性，模拟不同角度跌落时的应力分布，

　　验证中框结构的强度是否满足日常使用的抗摔要求，也可以用于整机装配的干涉检查，确认内部堆叠的主板、电池、屏幕模组与外壳之间的装配间隙是否合理，不过对于配件开发从业者来说，最核心的价值还是外轮廓特征的完整度，这套数模没有对外壳的细小特征做删减，包括背部的品牌标识区域、扬声器开孔的格栅细节、摄像头镜片的凸起高度都做了还原，能保证开发出的配件在外观上与真机完全匹配，不会出现开孔错位、边缘漏缝等影响使用体验的问题。很多刚入行的结构设计师在做手机配件开发时，容易忽略机身侧边的拔模角度、按键边缘的倒角细节，导致开模出来的保护壳出现装配过紧或者按键卡滞的问题，而依托这套完整的数模，可以在设计阶段就对所有配合面做公差分析，提前调整配件的尺寸公差，把生产环节的试错成本降到最低。
