带自动装卸平台的工业气体运输半挂车结构

　　在危化品道路运输领域，工业气体尤其是压缩天然气的转运，对载具的装卸效率、安全防护、结构可靠性有着远高于普通货运车辆的要求，这套带自动装卸平台的气体运输载具结构，正是针对工业气体配送场景的实际作业痛点完成的三维结构设计。从实际作业场景来看，这类载具主要服务于工业厂区、燃气加注站、分布式能源站点的压缩气瓶转运，区别于长距离管道输送的固定线路，公路转运需要频繁停靠不同站点完成气瓶装卸，传统人工配合叉车的装卸模式，不仅作业效率低，在厂区狭窄场地作业时还容易因视线盲区、对位偏差引发气瓶磕碰，甚至带来介质泄漏的安全隐患，这套结构集成的尾部自动装卸平台，就是为了解决无外部装卸设备场景下的气瓶自主装卸需求。从功能特性上看，

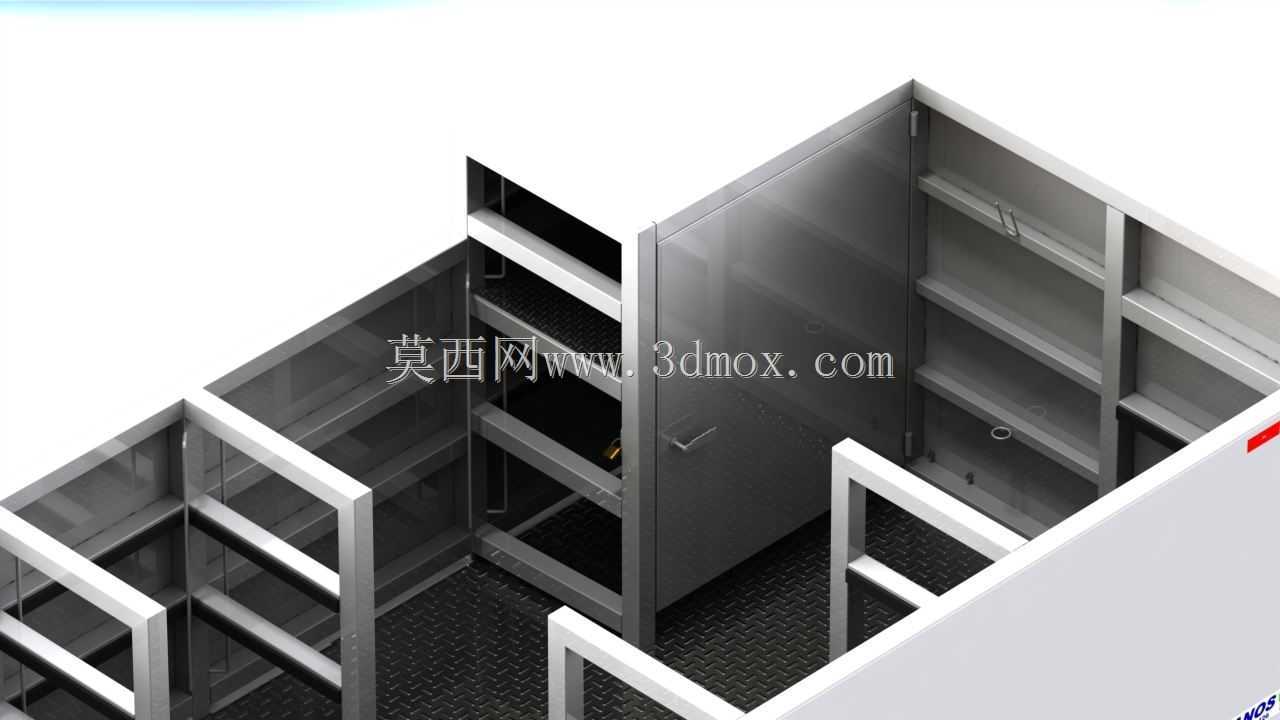

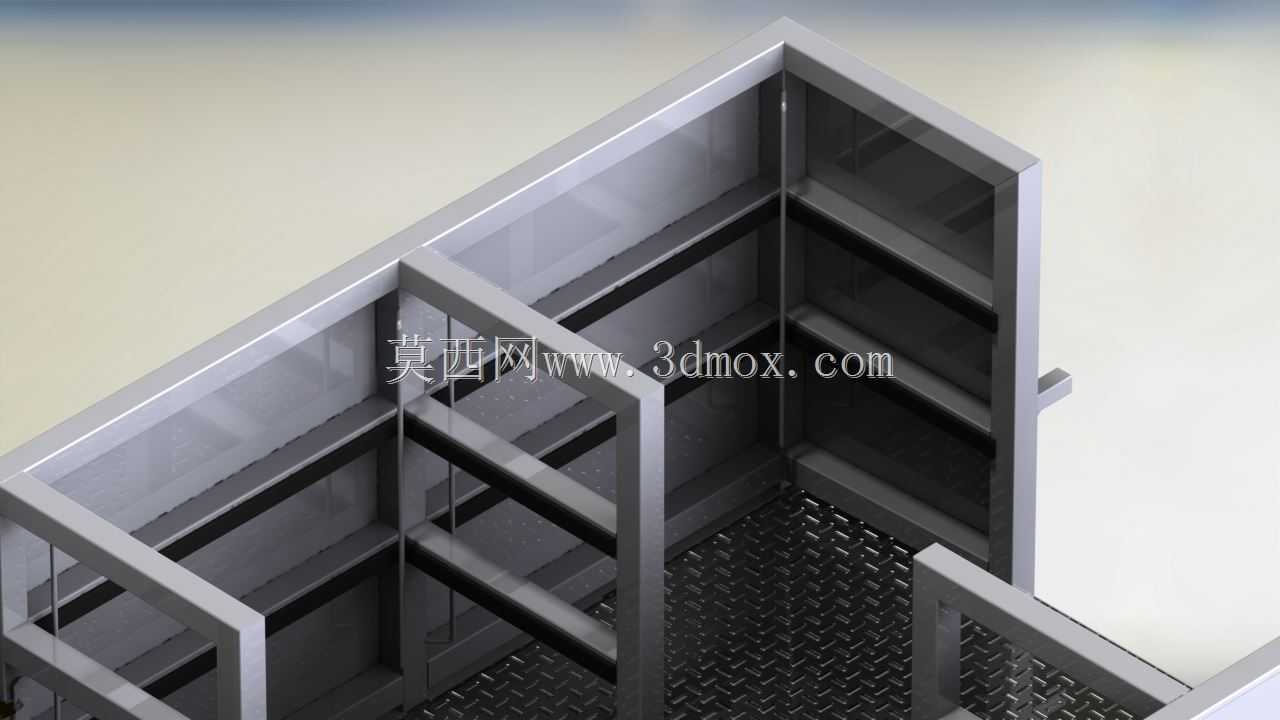

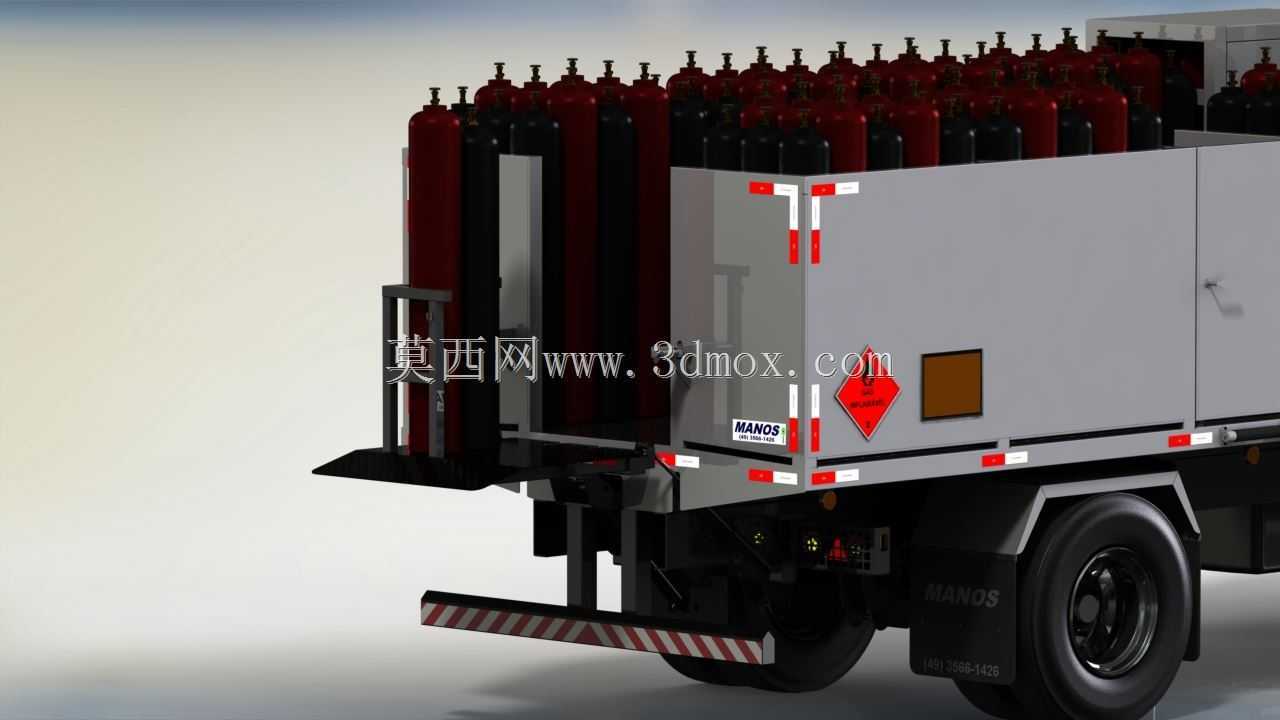

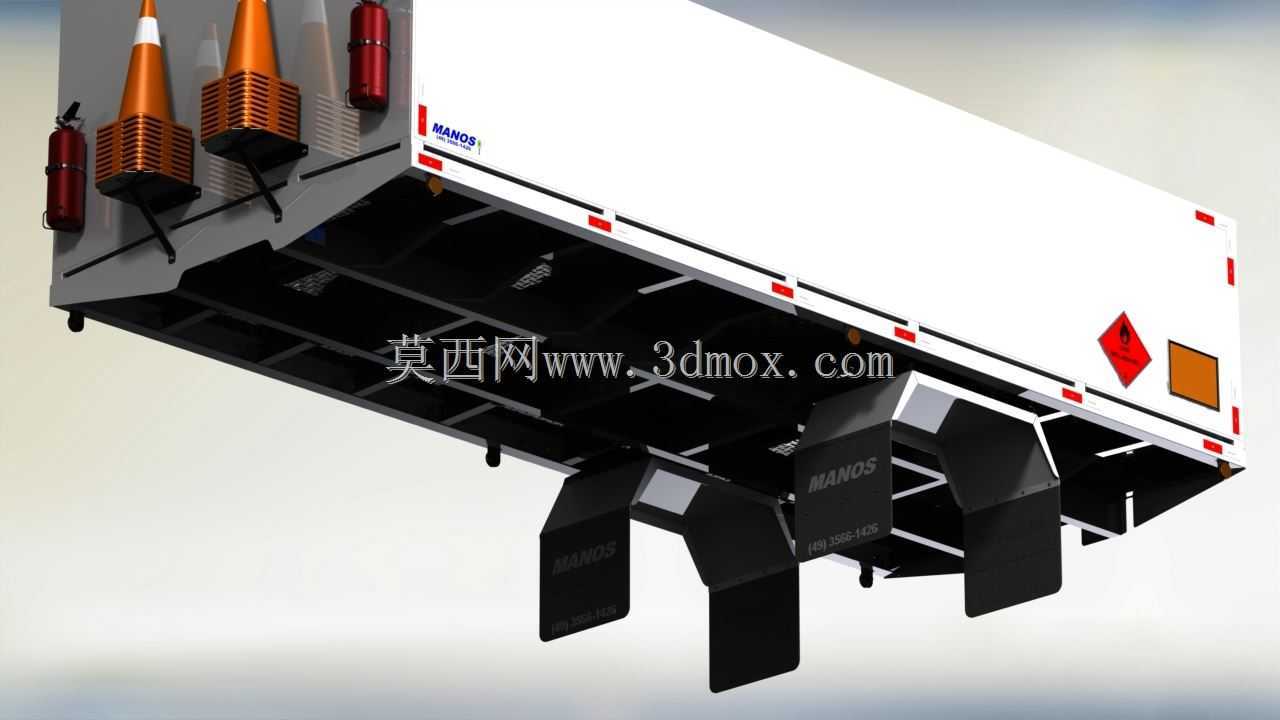

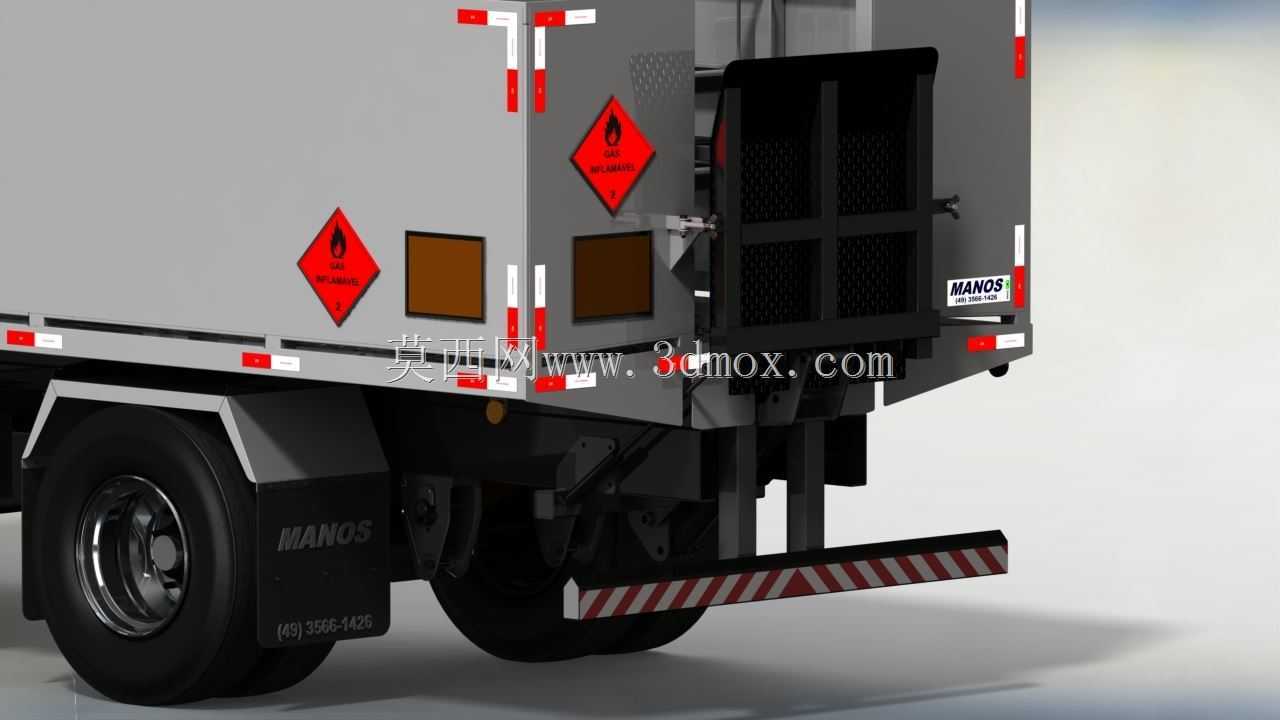

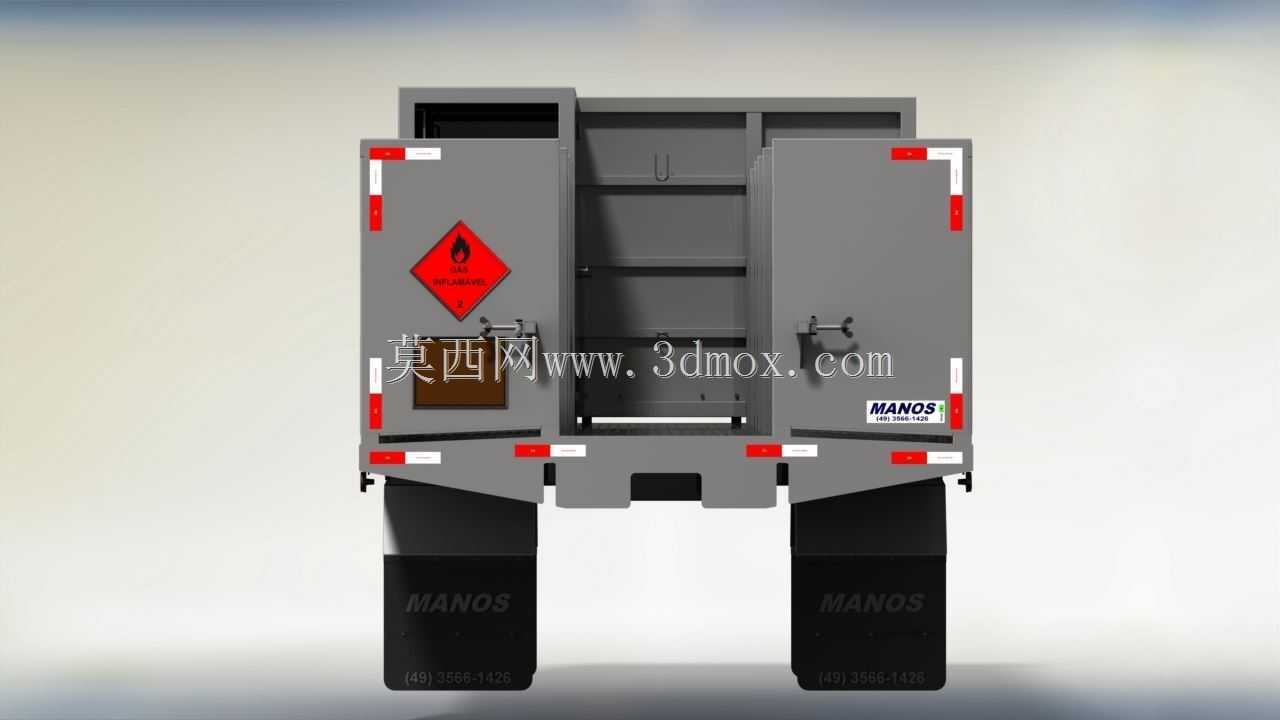

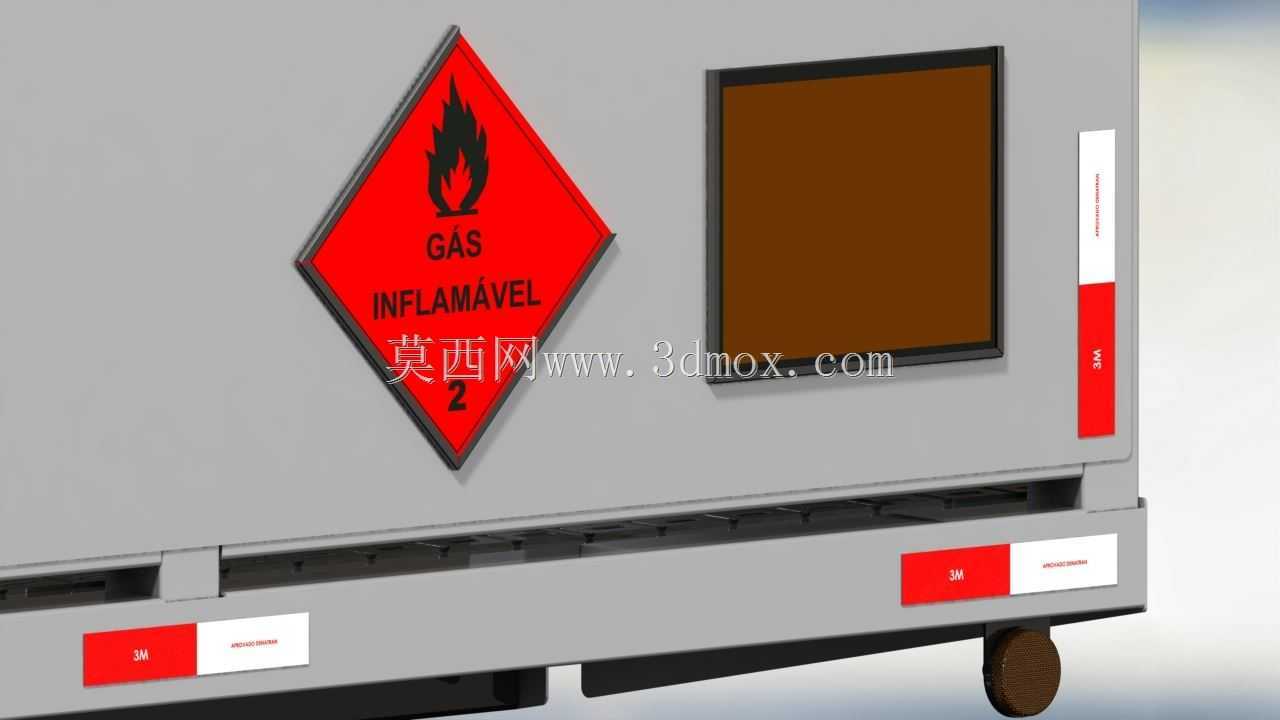

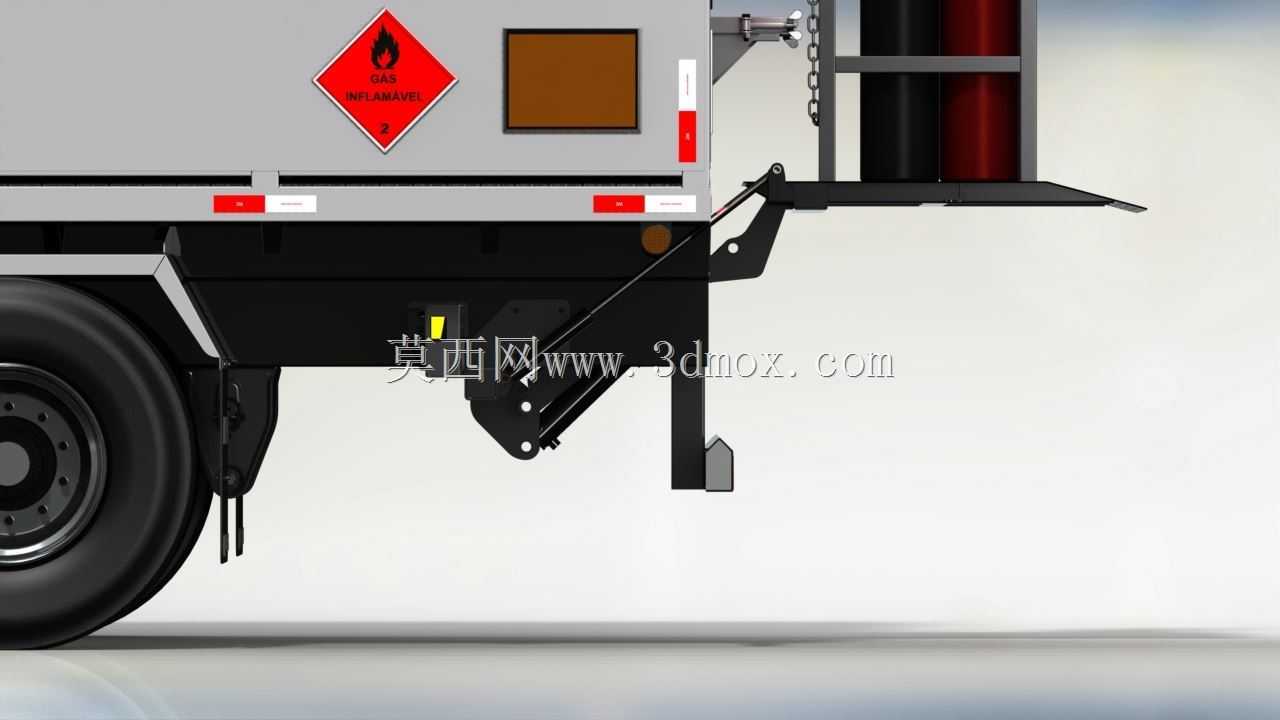

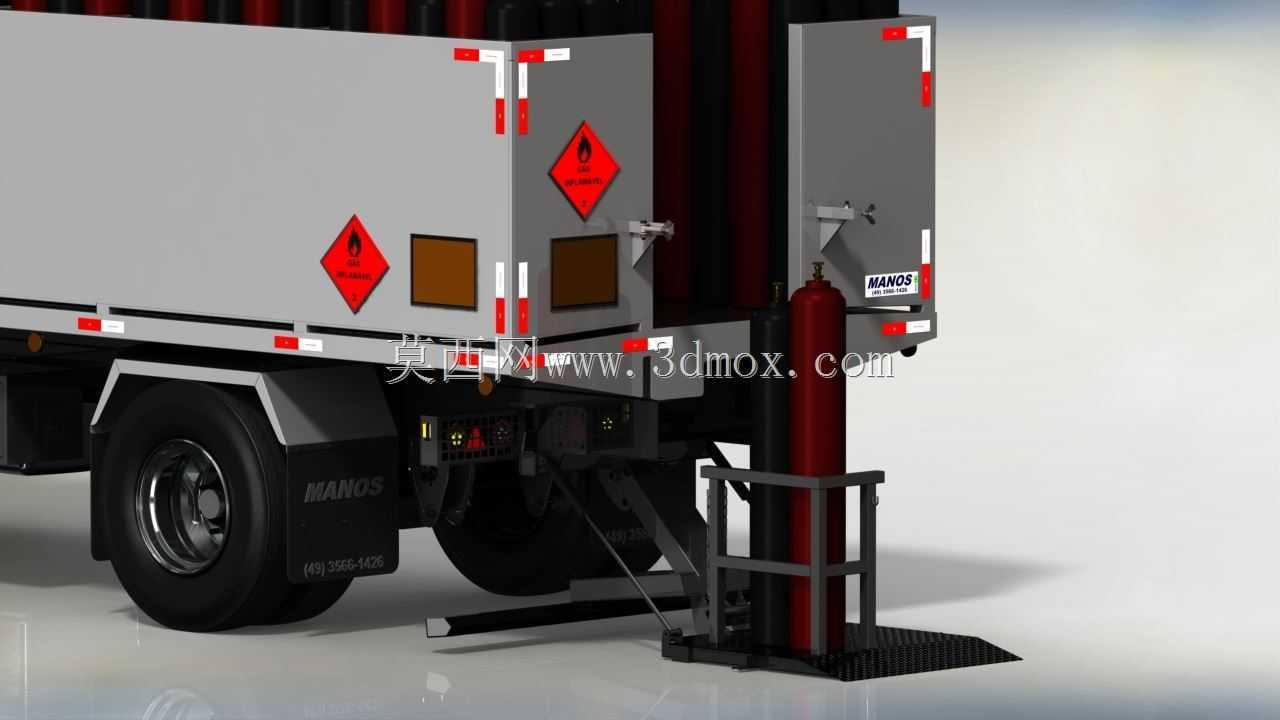

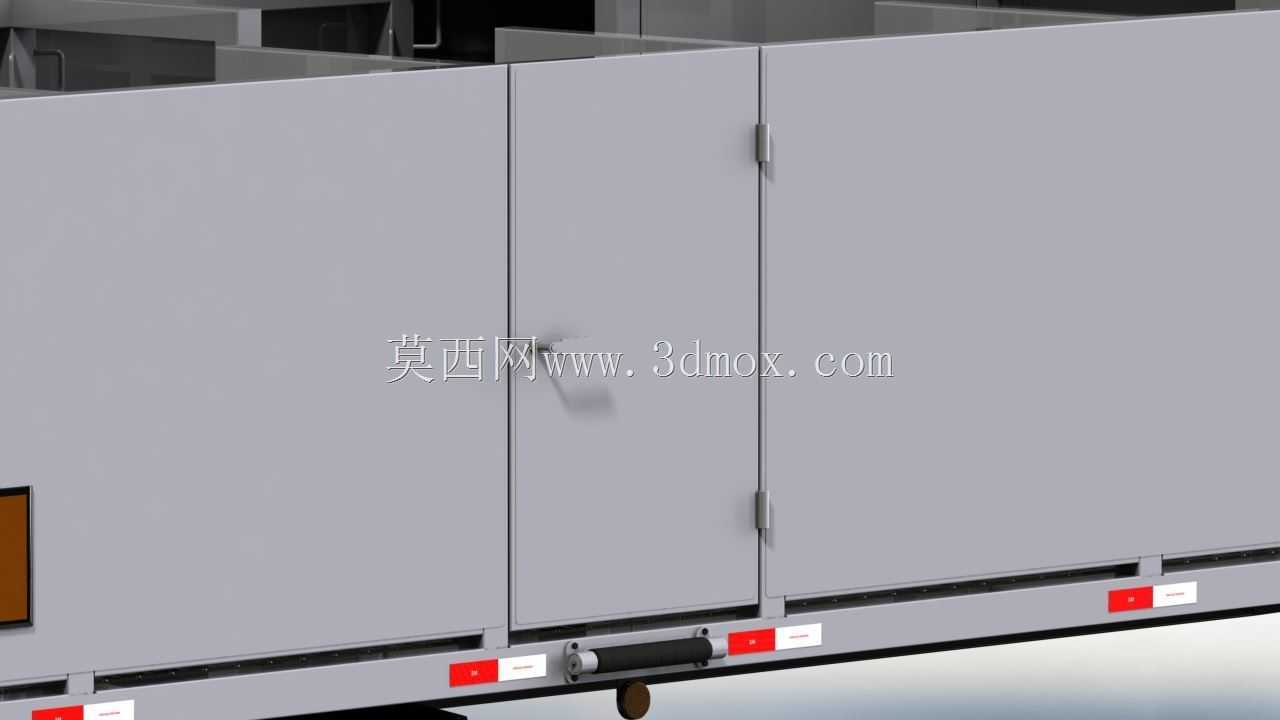

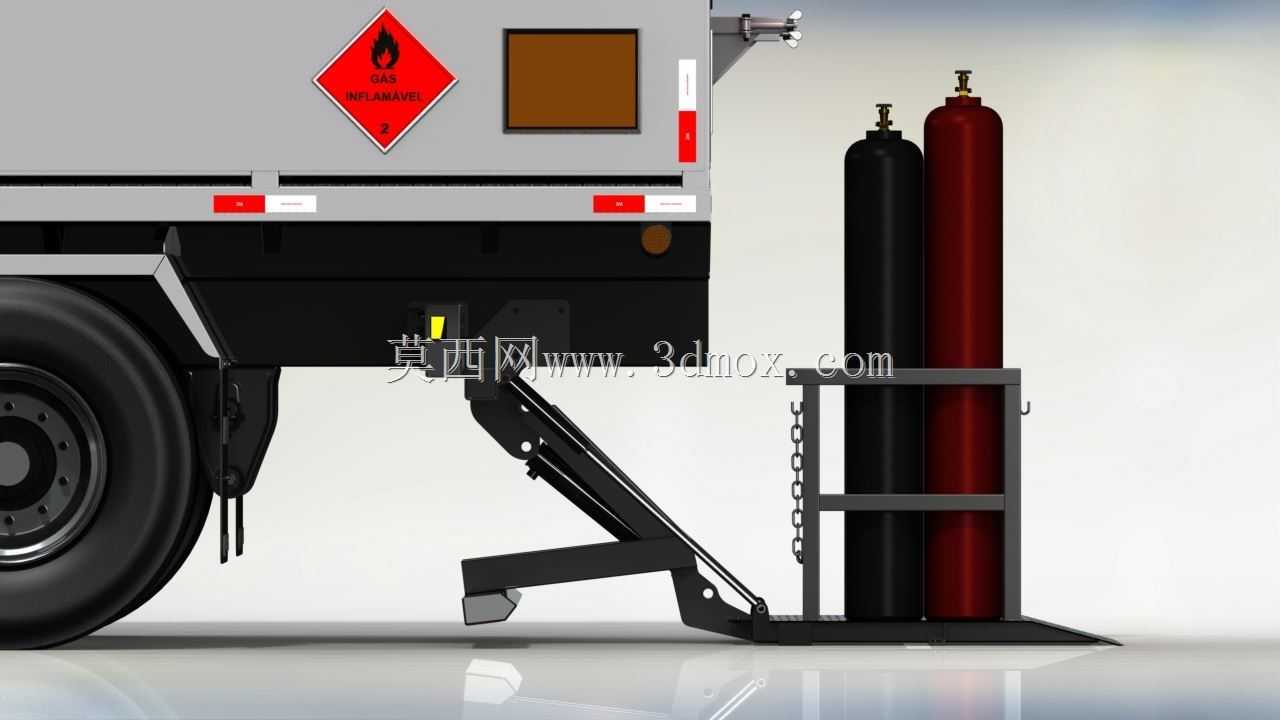

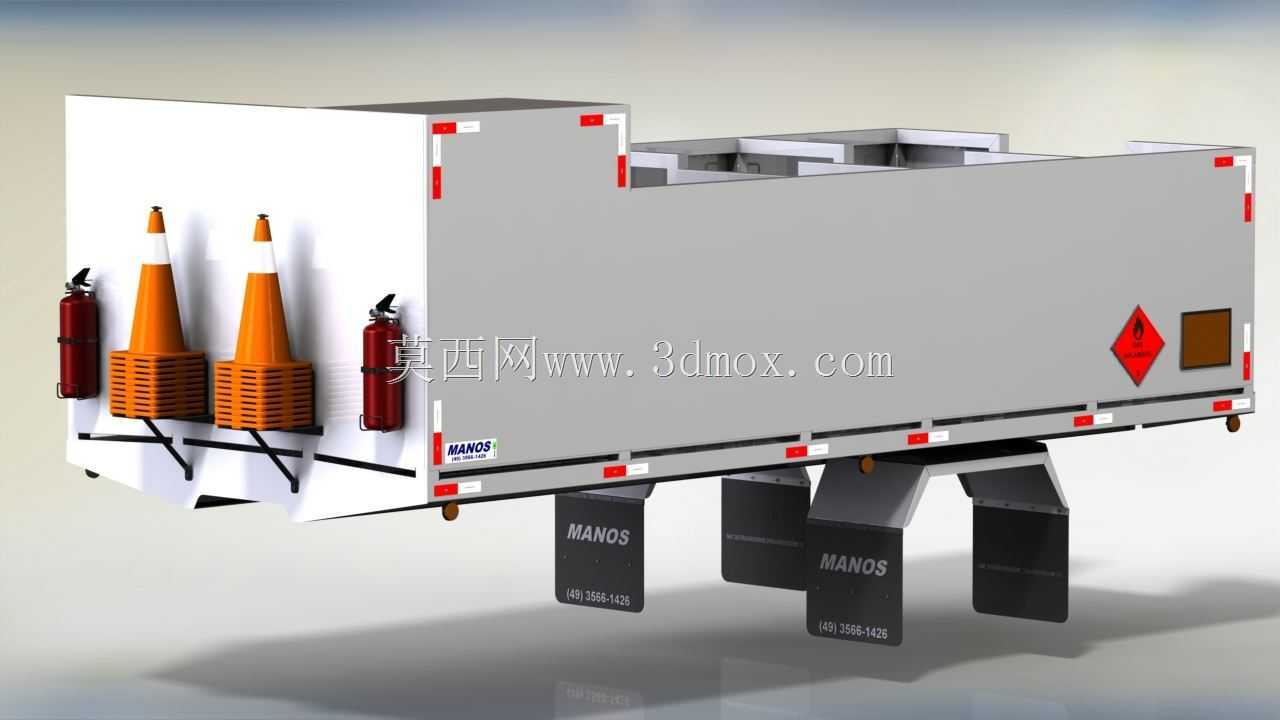

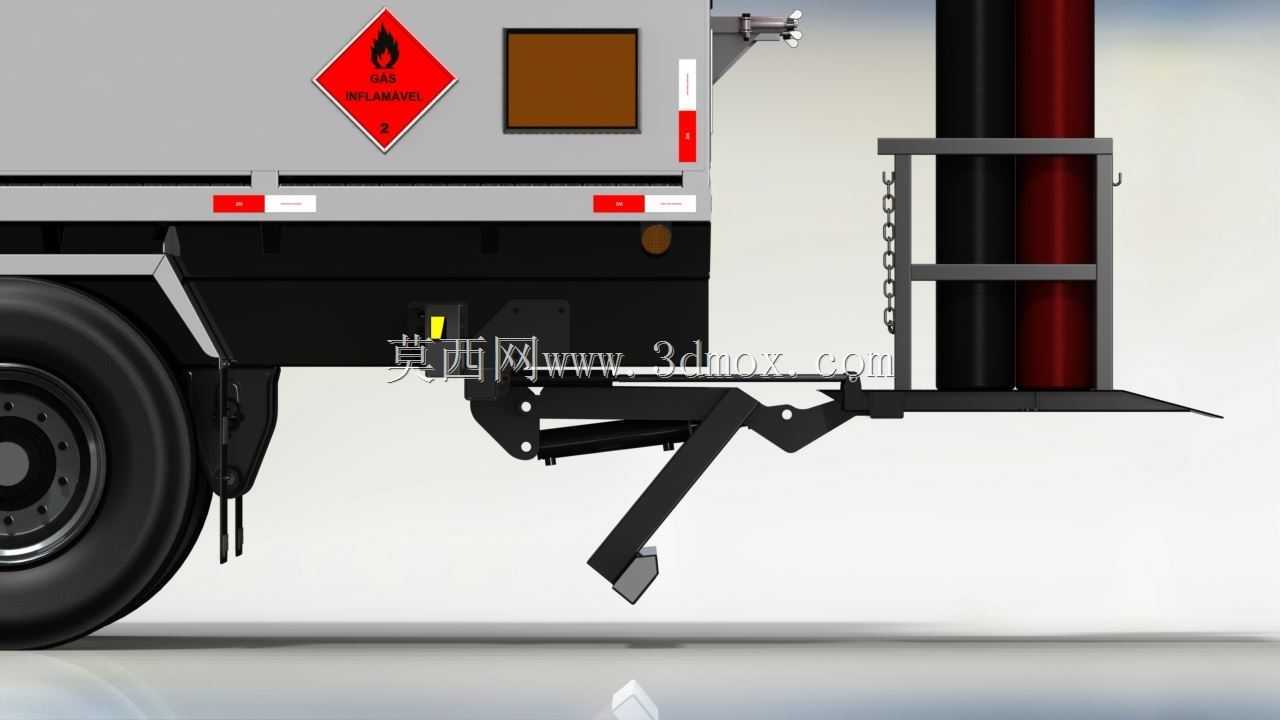

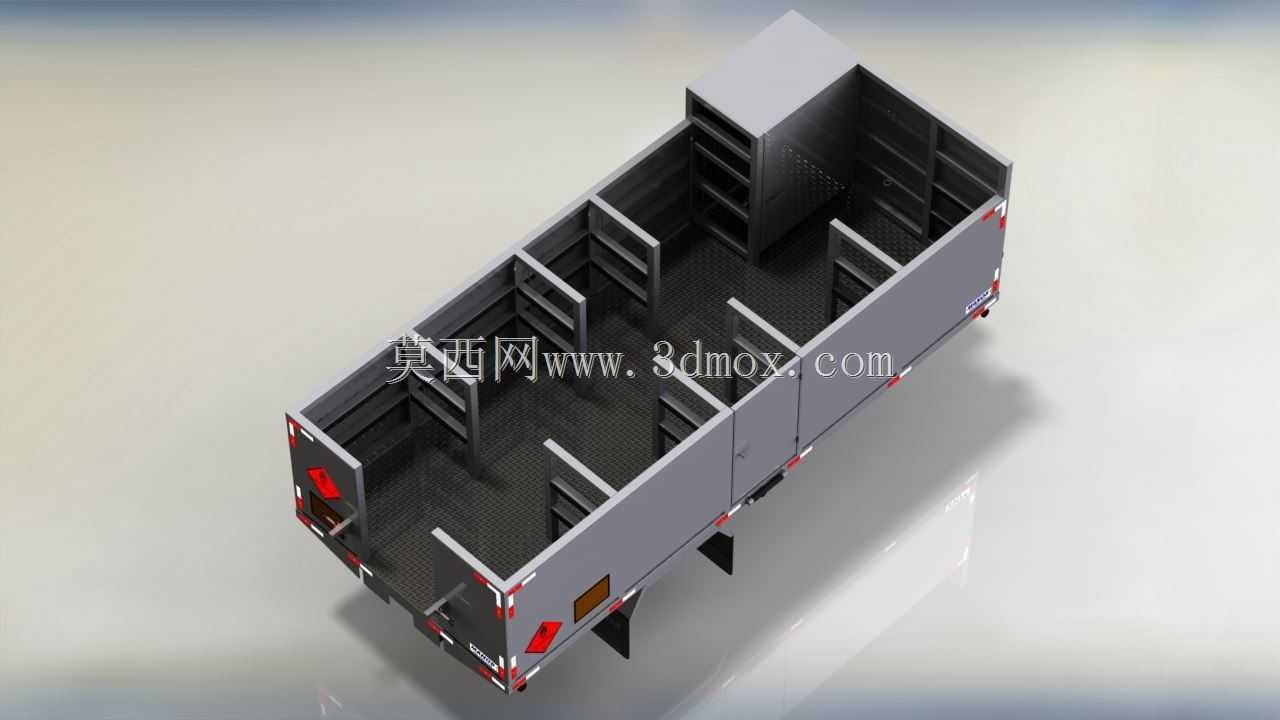

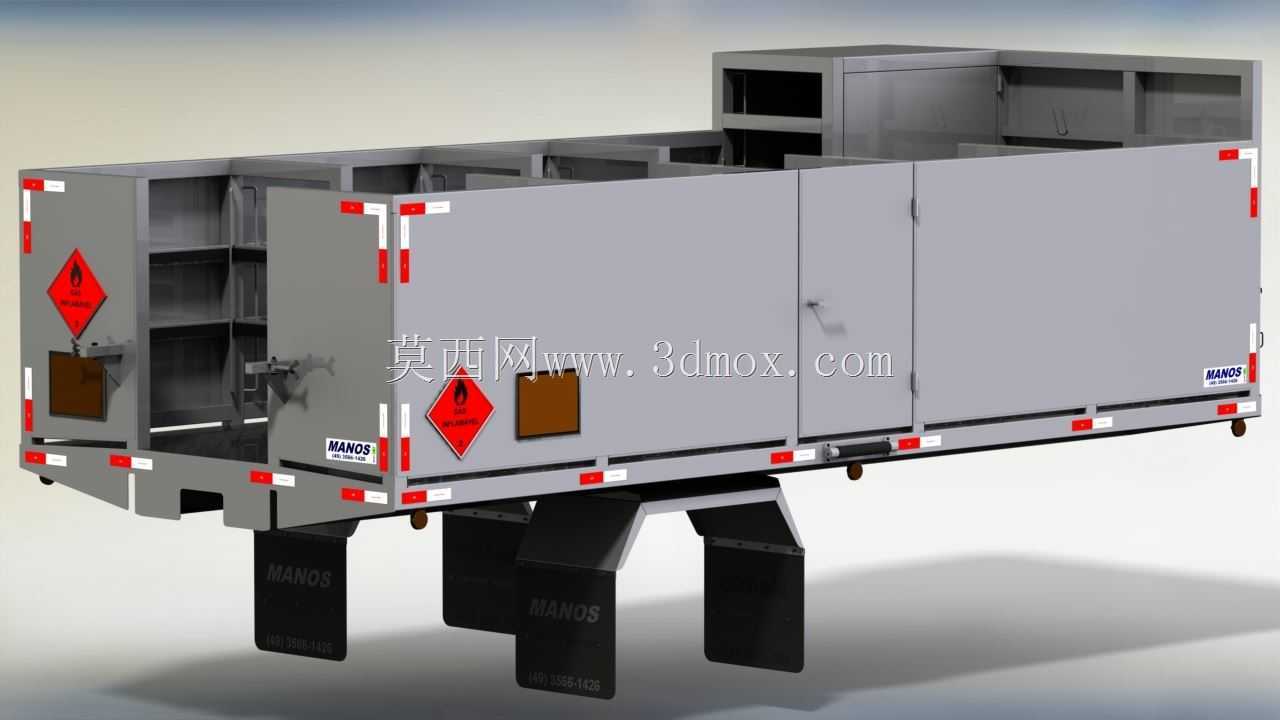

　　载具的货厢部分采用框架式承载结构，侧面预留的观察窗可在运输途中快速查看内部气瓶的固定状态，厢体表面粘贴的菱形危化品标识符合道路运输的安全标识规范，尾部的液压驱动装卸平台可实现垂直方向的升降与水平方向的小幅对位调整，平台表面设置的防滑纹路与气瓶定位卡槽，可在装卸过程中对直立放置的高压气瓶形成侧向约束，避免气瓶在转移过程中发生倾倒。设计过程中优先考虑了结构的载荷匹配，货厢主承载梁采用变截面设计，在靠近车桥的位置加大梁体截面高度以承受气瓶堆载的集中载荷，靠近尾部的位置则预留了液压支腿的安装空间，装卸作业时支腿伸出接触地面，可抵消平台加载后的尾部下沉量，避免车辆板簧长期受偏载出现过早疲劳失效。外形尺寸的匹配上，

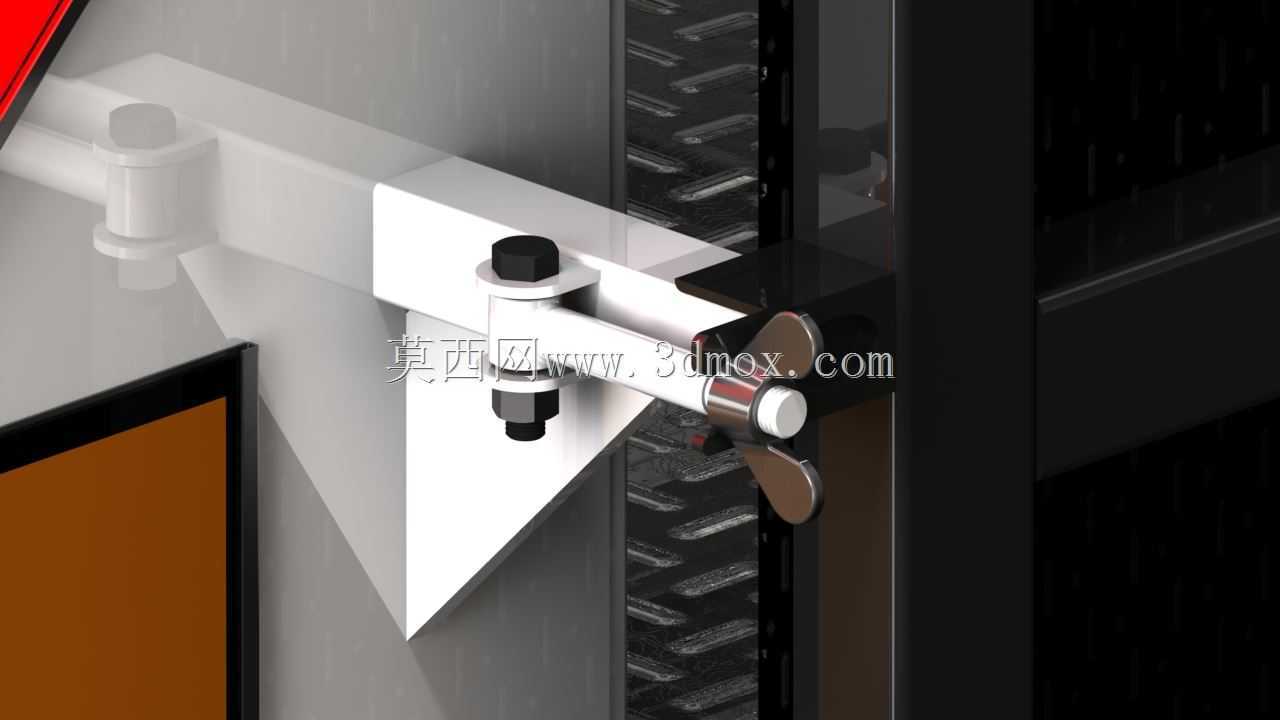

　　整套结构完全符合道路货运车辆的外廓尺寸边界，货厢宽度与常规货运半挂车保持一致，不会出现超宽影响通行的问题，尾部装卸平台收起时完全收纳于货厢尾部下方，不会超出车辆后悬的长度限值，平台展开后的作业高度覆盖了从地面到货厢底板的全行程，可适配不同高度的气瓶转运托盘，不需要额外垫高作业面。安装边界的处理上，液压系统的管路沿底盘主梁内侧布置，避开了车轮跳动的干涉区域，管路接头位置预留了检修操作空间，后期维护时不需要大面积拆解护板即可完成密封件更换，气瓶固定装置采用快拆式棘爪结构，相比传统的螺栓紧固方式，可大幅缩短单瓶的固定与解绑时间，同时棘爪的锁紧力经过匹配，既可以在运输颠簸时牢牢固定气瓶，也不会因为夹持力过大损伤气瓶外壁的防腐层。

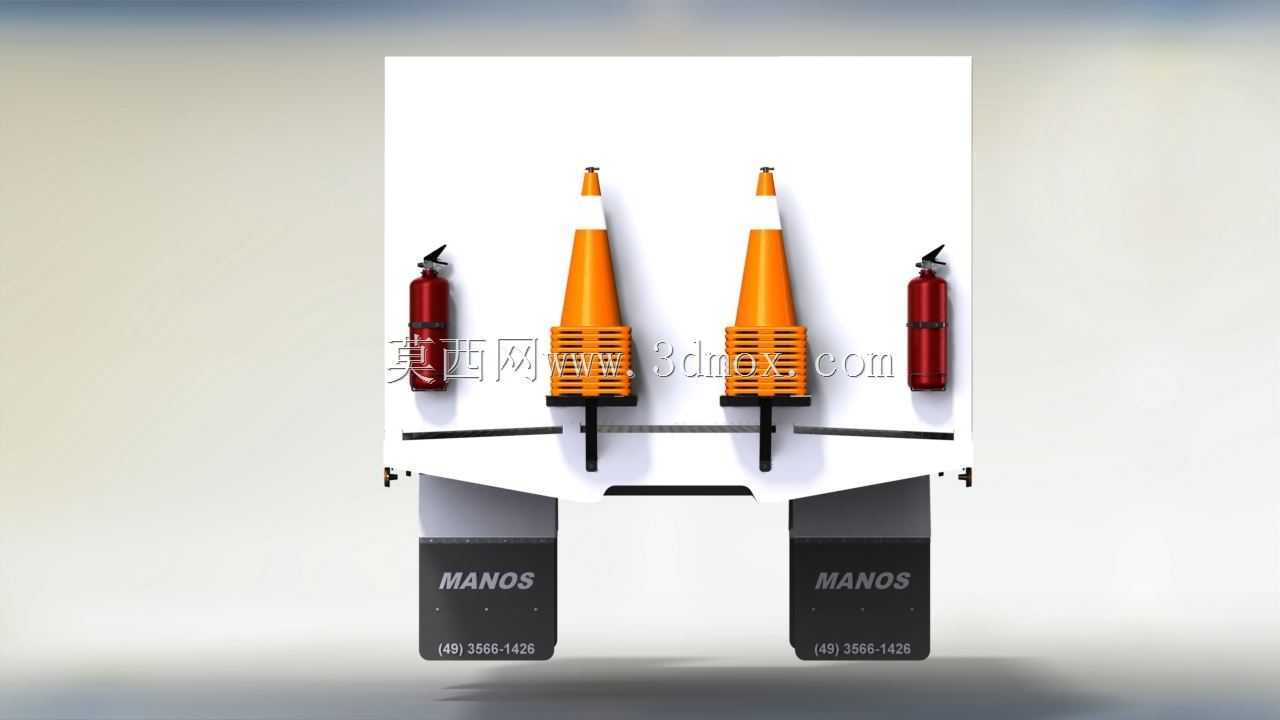

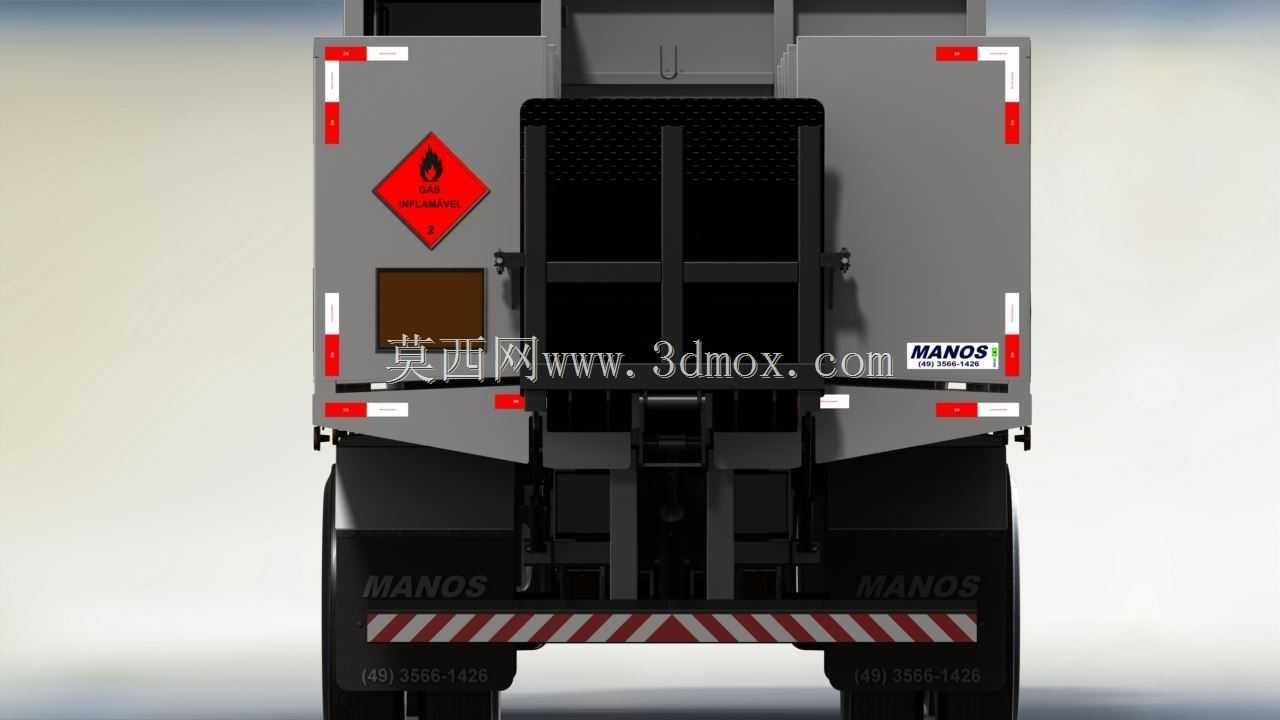

　　在安全防护设计上，货厢侧面的反光标识采用红白相间的高反光材料，在夜间作业时可清晰勾勒出货厢的轮廓，尾部的装卸平台边缘设置了防坠挡边，当气瓶在平台上移动时可避免滚轮滑出平台边缘，液压系统设置了溢流保护，当平台载荷超过额定值时会自动锁止升降动作，避免过载引发的结构失效。整套结构的建模过程中，对所有运动部件都做了干涉检查，模拟了平台从收起到完全展开的全行程动作，确认液压支腿伸缩、平台升降、棘爪开合的过程中不会与底盘部件、车轮、货厢结构发生运动干涉，同时对承载位置的焊缝做了简化示意，为后续的生产加工提供了清晰的结构参考。不同于普通货运载具的设计，这套结构充分考虑了危化品运输的特殊要求，所有可能与气瓶发生接触的结构表面都做了圆角处理，避免尖锐棱角磕碰气瓶造成损伤，电气线路的布置远离液压管路与可能出现气体泄漏的区域，降低了安全隐患。
