陈方长河系列90度弯管接头三维设计作品

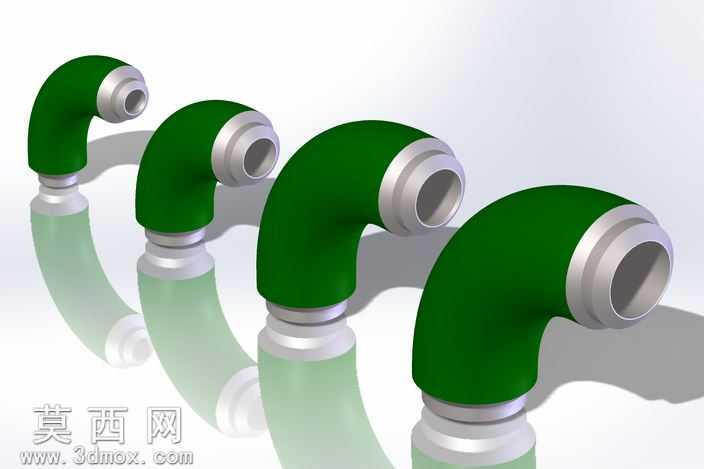

本次设计的90度弯头管件，针对管路系统转向连接的实际使用需求开展建模工作，建模阶段严格遵循官方产品目录的尺寸规范，覆盖2英寸、3英寸、4英寸、5英寸等多个常用规格，同时适配BWE XXS等壁厚标准，在SolidWorks环境下完成全参数化建模，针对不同规格配置了独立的设计配置表，可通过配置切换快速调用对应尺寸的模型，无需重复建模，大幅提升同系列产品的设计复用效率。建模过程中首先绘制弯头的中心曲率路径，根据不同规格的通径、壁厚参数扫描生成弯头主体的曲面结构，两端的金属连接端采用单独的特征建模，精准还原金属接头的阶梯密封结构、端面倒角以及与塑料弯头主体的衔接卡位结构，确保各部件的装配关系完全符合实际生产的装配逻辑，不存在干涉错位问题。材质与渲染阶段，弯头主体的包覆层采用绿色硬质塑料材质，调整材质的粗糙度、漫反射参数还原塑料表面略带磨砂的哑光质感，两端金属接头采用抛光金属材质，设置合适的反射强度与高光参数，模拟镀锌金属接头的金属光泽，同时在场景中添加了地面反射效果，通过柔和的环境光与定向补光，突出模型的轮廓结构与材质差异，让不同部件的质感区分清晰，整体渲染效果直观还原产品的真实外观。结构设计上充分考虑管路连接的实用性，90度的弯曲曲率经过优化，既保证管路转向时的流体流通顺畅度，避免曲率过小造成的流体阻力激增，也兼顾了安装空间的适配性，两端的金属接头结构可直接与对应规格的管路进行密封连接，卡位结构能够保证连接后的结构稳定性，避免使用过程中出现松脱渗漏问题。建模完成后对所有尺寸进行了校验核对，确保每个规格的模型尺寸都与官方目录的标注参数完全一致，可直接用于管路装配模拟、产品展示、工程出图等场景，不同配置的模型参数独立存储，切换规格时不会出现特征报错或尺寸错乱的问题，能够满足不同设计场景下的调用需求。
