MG-31DS转轮手枪三维建模作品

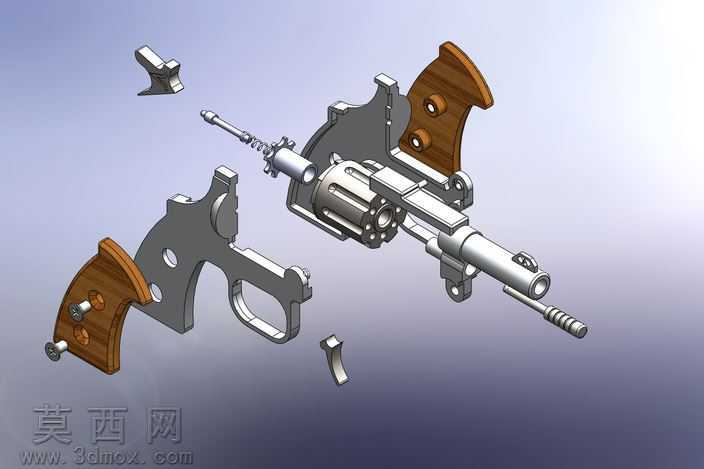

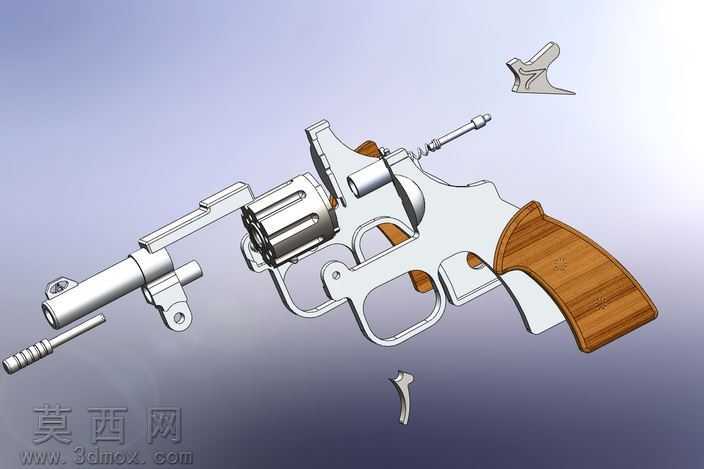

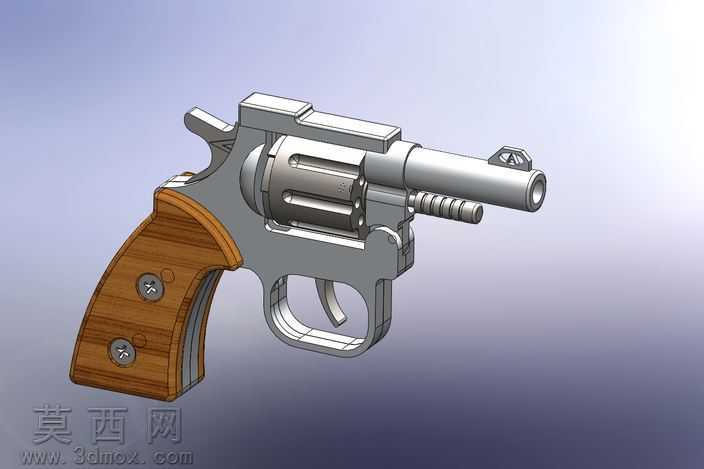

本作品为MG-31DS转轮手枪的完整三维建模成果，是创作者首次完成的全流程CAD设计项目，建模过程参考机械制图实验室2.20标记的规范要求开展，在参考经典紧凑型转轮手枪结构的基础上，结合新手建模的实操经验对部分尺寸与细节做了适配性微调，最终呈现出结构完整、细节还原度较高的枪械模型。建模阶段采用SolidWorks软件完成全参数化零件搭建，首先对枪械的核心结构进行拆分，将整体模型分解为枪管组件、转轮弹巢、击发机构、扳机组件、握把护片、底把框架六大核心模块，每个模块下的独立零件均通过草图绘制、特征拉伸、旋转切除、扫描放样等基础建模命令完成，针对转轮表面的减重凹槽、枪管前端的准星结构、扳机护圈的弧形轮廓、击锤的异形造型等细节，通过曲面补正、圆角过渡、阵列特征等操作保证结构的合理性与外观的流畅度，所有零件的装配配合均按照真实枪械的运动逻辑设置约束，还原转轮转动、扳机扣动、击锤待击的基础运动关系。材质与渲染阶段，针对金属部件与木质握把做了差异化的材质参数调试，枪身金属部分采用哑光不锈钢材质，调整金属度、粗糙度参数模拟真实枪械表面的冷金属质感，对枪管外表面、转轮边缘等易磨损位置做了轻微的做旧光影处理，避免金属质感过于塑料化；握把护片采用胡桃木纹理材质，添加自然的木纹走向、轻微的凹凸质感与哑光清漆的表层反光效果，还原木质握把的温润触感，握把上的固定螺丝单独做了金属发黑处理的材质，与枪身主体的银色金属形成视觉区分。渲染阶段采用渐变浅灰背景，通过三点布光方案突出模型的结构轮廓，主光源从模型斜上方45度照射，勾勒金属部件的高光轮廓，辅助光源从侧方补光消除结构死角的死黑阴影，背光源打亮模型边缘提升整体立体感，最终渲染图清晰展现了枪械的整体比例与细节特征。整个建模过程严格遵循机械设计的制图规范，在保证外观还原度的同时，所有零件的尺寸比例符合紧凑型转轮手枪的真实参数，各部件之间不存在干涉问题，既完成了对经典轻武器结构的三维复刻，也通过全流程建模实践夯实了三维建模的基础操作技巧，为后续复杂机械结构的建模积累了实操经验。
