教学演示用简约胶片相机结构建模

　　这款相机建模的核心定位是面向低年级机械设计入门学习者的结构认知载体，在实际教学场景中，它承担着把抽象的三维建模操作转化为具象实体认知的作用，很多刚接触实体建模的学生，往往对拉伸、切除、倒角这些基础命令的应用场景没有概念，拿日常可见的相机作为建模对象，能快速让学生建立“命令服务于实体结构”的认知，而不是孤立地记忆软件操作步骤。

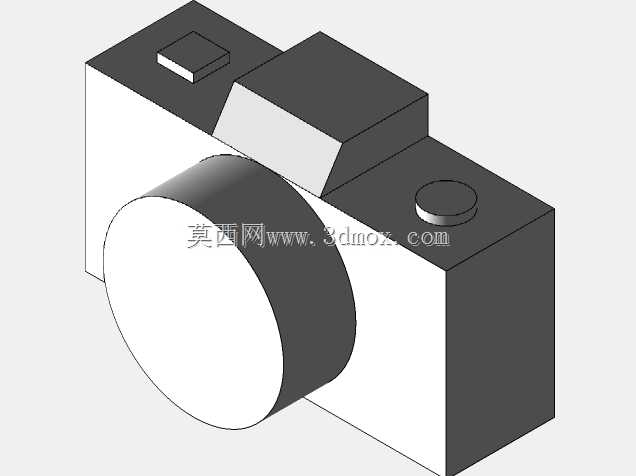

　　从实际用途来看，这个模型还原了旁轴胶片相机的核心外观结构，没有做复杂的内部光学腔体、卷片机构的细节刻画，刚好适配入门阶段的教学节奏——学生不需要一开始就陷入精密零件的配合关系里，先通过拆分相机的几个核心外观块体，掌握基础特征的组合逻辑。实际建模过程中，首先要确定的是机身主体的基准面，机身采用方正的切角造型，前侧预留镜头安装的圆形凸台边界，顶部划分出取景器凸起、快门按钮、过片扳手的安装区域，每个区域的边界都做了明确的尺寸约束，避免后续特征叠加时出现参考混乱的问题。

　　镜头部分是这个模型的核心视觉特征，采用三段式圆柱结构，最外侧的镜片保护圈做了微小的倒角处理，模拟真实相机镜头的金属包边质感，镜头与机身连接的位置做了0.5mm的退刀槽结构，虽然是外观模型，但加入这类工艺细节能让学生在建模时理解实际机加工零件的结构设计逻辑，而不是做完全脱离生产实际的纯几何块体。顶部的取景器采用斜切造型，还原旁轴相机的光学取景通道的外观特征，快门按钮做了双层圆柱设计，外层是按钮护圈，内层是凸起的按键本体，过片扳手的位置做了方形凸台，对应真实相机的过片操作区域，这些细节的加入，能让学生在建模时练习不同特征的叠加、布尔运算的操作逻辑。

　　从安装边界和尺寸约束来看，整个模型的尺寸比例严格参考135胶片旁轴相机的实际尺寸，机身宽度控制在120mm，高度75mm，厚度50mm，镜头伸出长度35mm，镜头最大直径60mm，这个尺寸比例刚好适配日常教学中打印实体样件的需求，如果需要做3D打印验证，不需要额外调整缩放比例，就能直接输出适配常规FDM打印机打印幅面的模型文件。机身的所有棱角都做了R2的圆角处理，模拟真实相机的塑料机身注塑圆角工艺，避免尖锐棱角带来的安全隐患，也让模型的外观更贴近真实产品的质感。

　　在结构设计思路上，这个模型刻意做了特征的分层处理，机身主体是第一个基础拉伸特征，所有后续的凸起、切除特征都以这个基础特征为参考，学生在练习的时候，可以按照“先做主体、再加附件、最后做细节倒角”的顺序一步步操作，每一步的特征树都清晰明了，不会出现特征参考混乱导致的建模报错。比如顶部的快门按钮，是在机身顶面新建草图绘制同心圆，然后做两个不同高度的拉伸凸台，操作逻辑简单，但能让学生理解“同一基准面上的多层特征如何定义尺寸关系”；取景器的斜切结构，是在长方体凸台的基础上，用拉伸切除命令做斜向切除，学生可以通过这个操作掌握带角度的切除特征如何定义参考基准。

　　实际教学应用中，这个模型还可以作为装配练习的基础载体，学生可以在现有外观模型的基础上，自行添加内部的胶卷仓、电池仓、快门触发机构的细节，逐步从外观建模过渡到内部结构建模，循序渐进提升建模能力。不同于复杂的工业相机模型，这个简约款的建模总特征数控制在30个以内，入门学生在两课时的教学时间内就能完成全部建模操作，不会因为特征过多产生挫败感，同时又覆盖了实体建模最常用的拉伸、切除、倒角、圆角、基准面参考这些核心操作点，能很好地完成入门阶段的教学目标。模型的所有配合面都做了共面、同轴心的约束定义，如果后续要拆分零件做装配体练习，不需要重新调整配合关系，直接拆分实体就能生成对应的零件文件，适配不同阶段的教学需求。
