DatsunL系列凸轮链固定工装结构

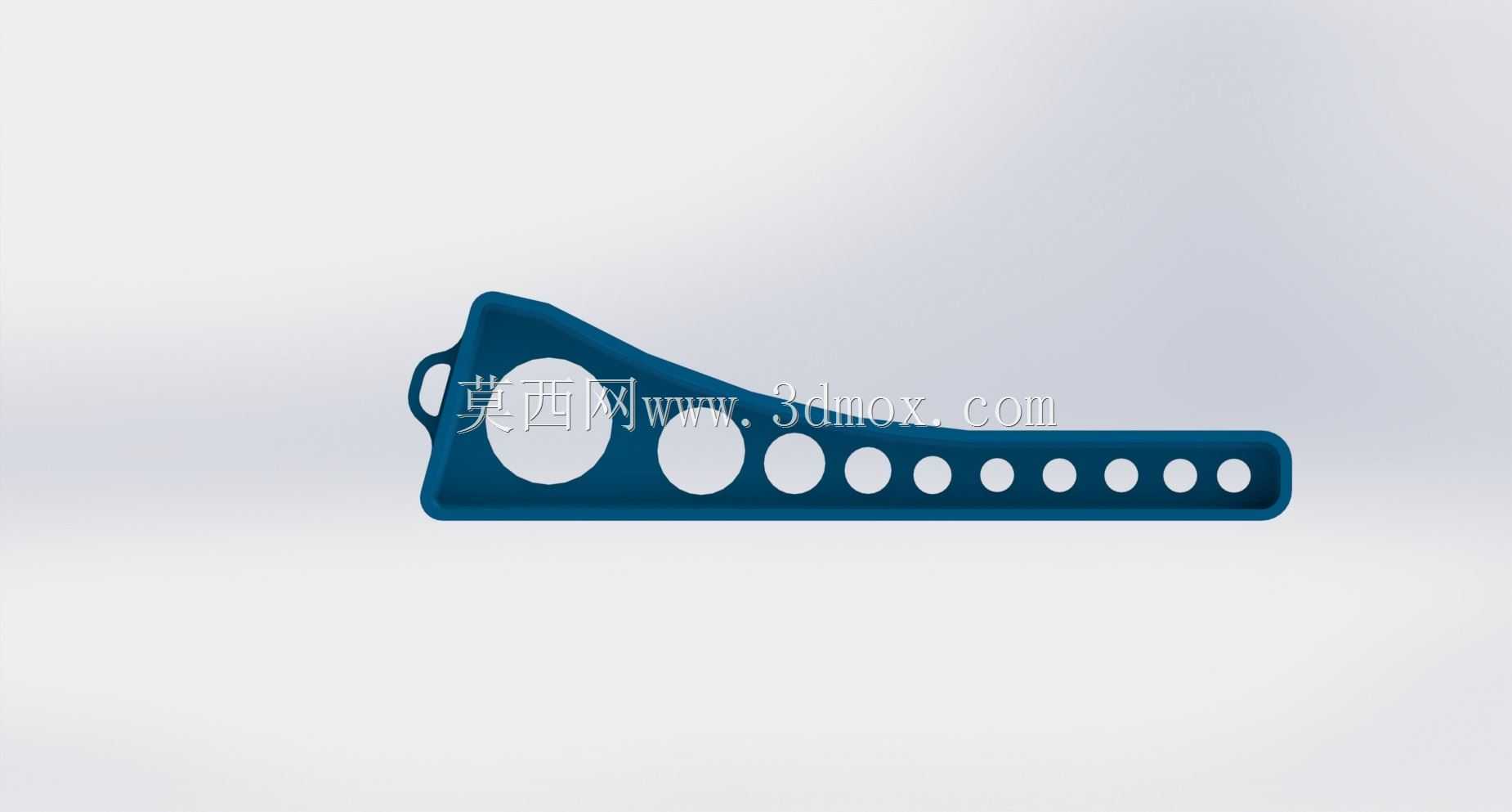

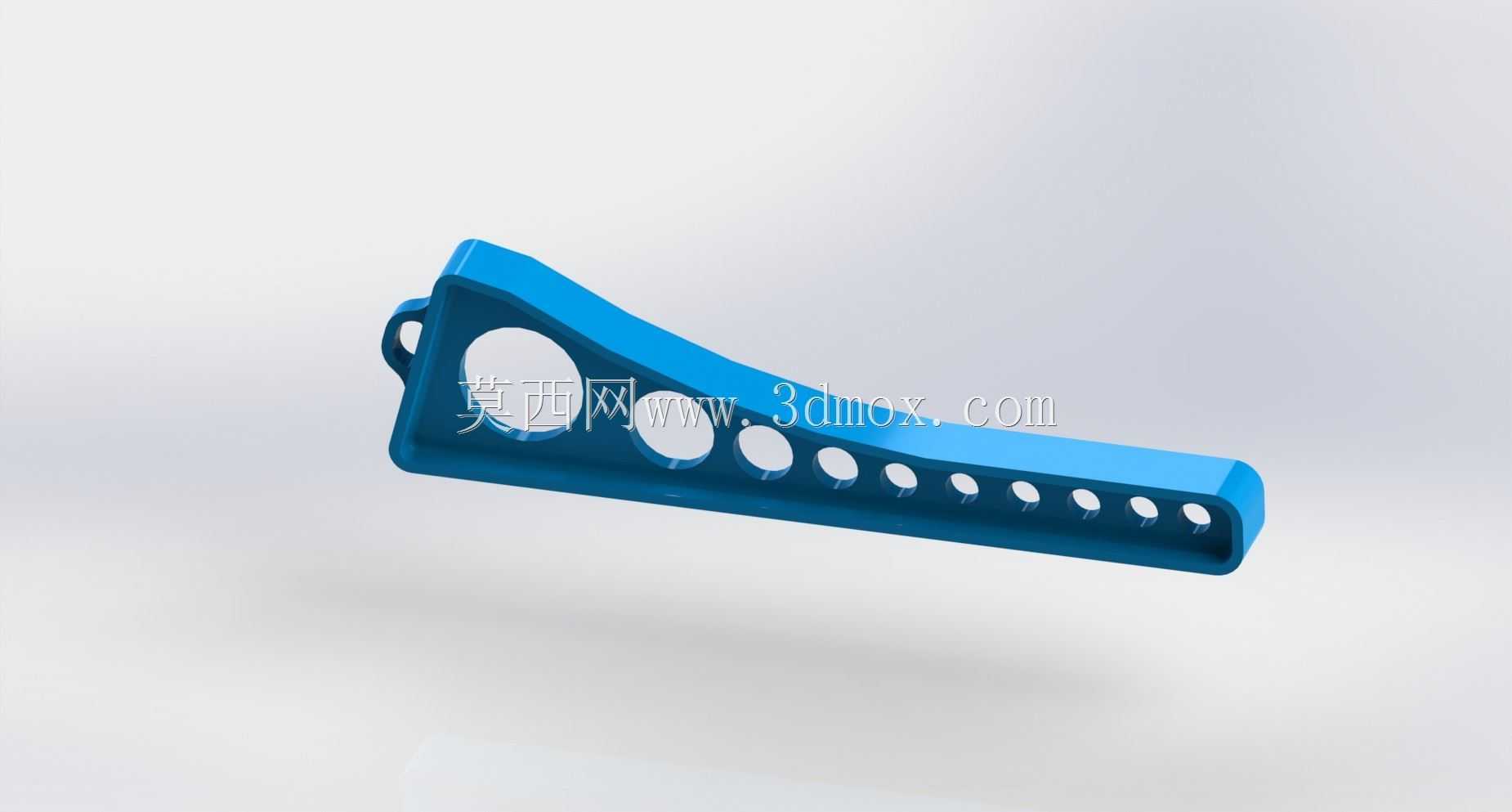

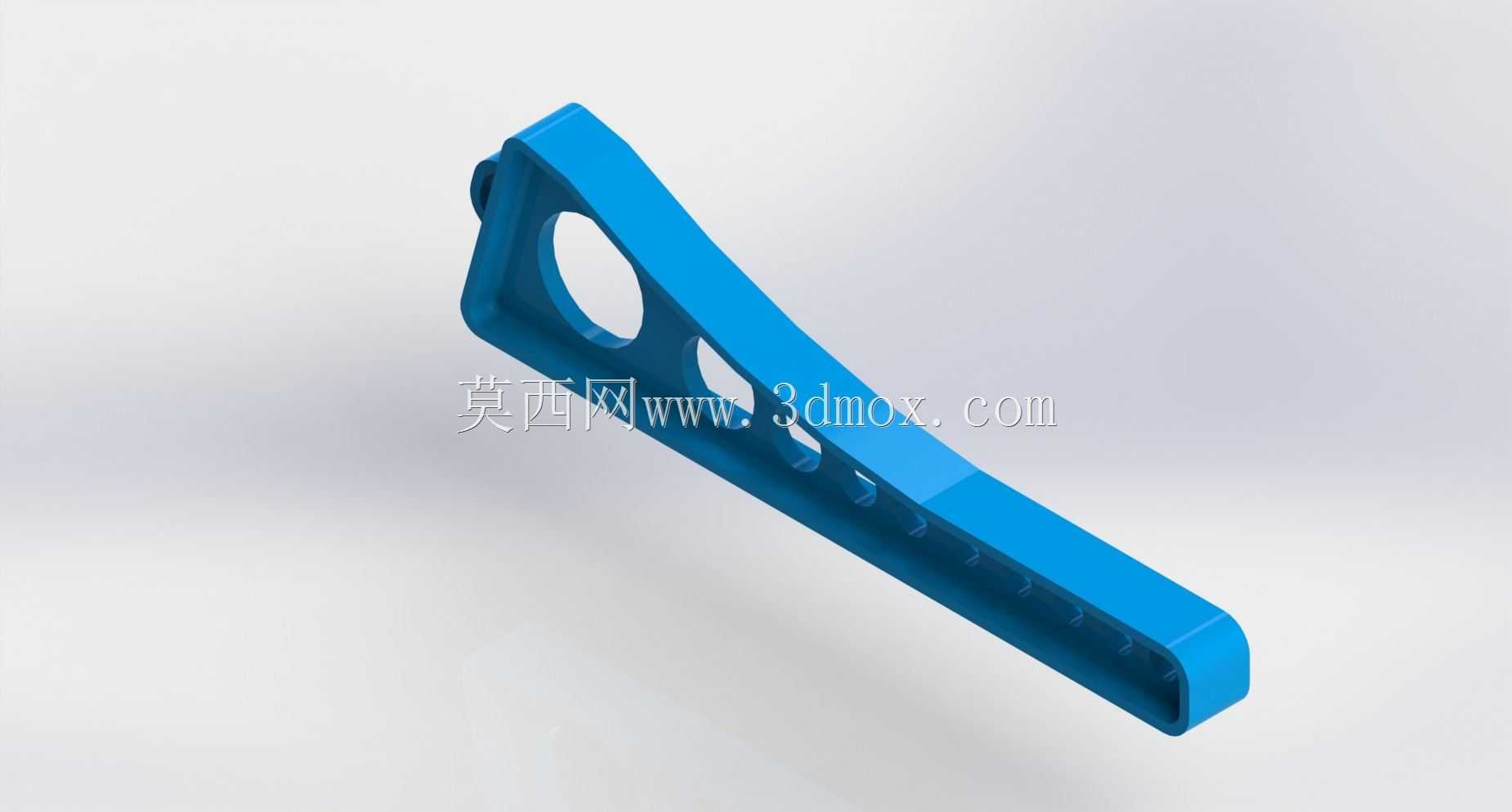

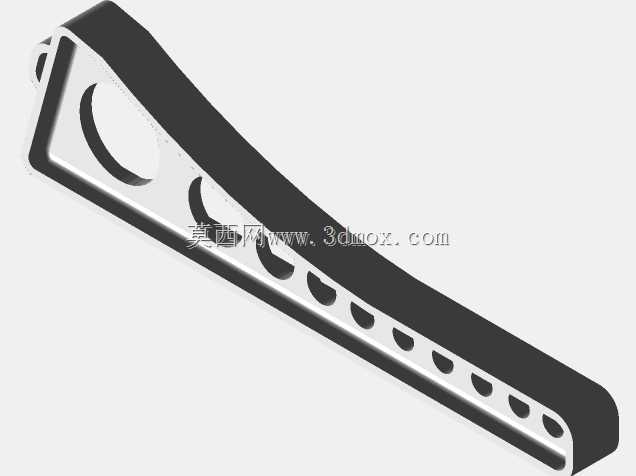

　　在汽车发动机正时系统的检修与装配作业中，凸轮轴链条的位置固定是直接影响配气相位精度的关键环节，一旦链条在拆装过程中发生跳齿或移位，后续需要反复核对正时标记，甚至可能引发气门与活塞运动干涉的严重故障，这款针对Datsun L系列发动机开发的凸轮链固定工具，正是为解决直列六缸机型正时链条拆装时的定位痛点设计的专用工装。从结构形态来看，该工装采用一体化长条式悬臂结构，主体为等截面渐变的刚性梁体，靠近操作端的位置设置了带挂孔的加厚凸台，既可以作为施力握持的受力点，也能在作业间隙通过挂孔临时悬挂在发动机周边的固定点位，避免工装滑落磕碰缸体表面。梁体上沿长度方向依次排布了多组不同直径的定位圆孔，这些孔位并非减重设计，

　　而是对应Datsun L系列发动机缸盖上部不同位置的螺栓凸台、凸轮轴轴承盖定位销位置，作业时可以根据实际操作空间选择对应的孔位，配合快插式定位销将工装快速锁定在缸盖的指定安装面上，不需要额外在缸体上加工临时固定点位，也不会破坏发动机原有密封面的平面度。工装的工作端做了与凸轮链链节轮廓匹配的卡槽结构，卡槽的开口尺寸经过公差匹配，刚好可以卡入双排凸轮链的外链板间隙，卡入后能够限制链条沿凸轮轴轴向的窜动，同时也能阻止链条在凸轮轴链轮转动方向的滑移，在拆卸凸轮轴链轮、更换正时张紧器或者调整气门间隙的作业中，只要将该工装固定到位，就可以完全解放操作人员的双手，不需要额外安排人员扶住链条维持位置，单人即可完成整套正时系统的拆装操作。

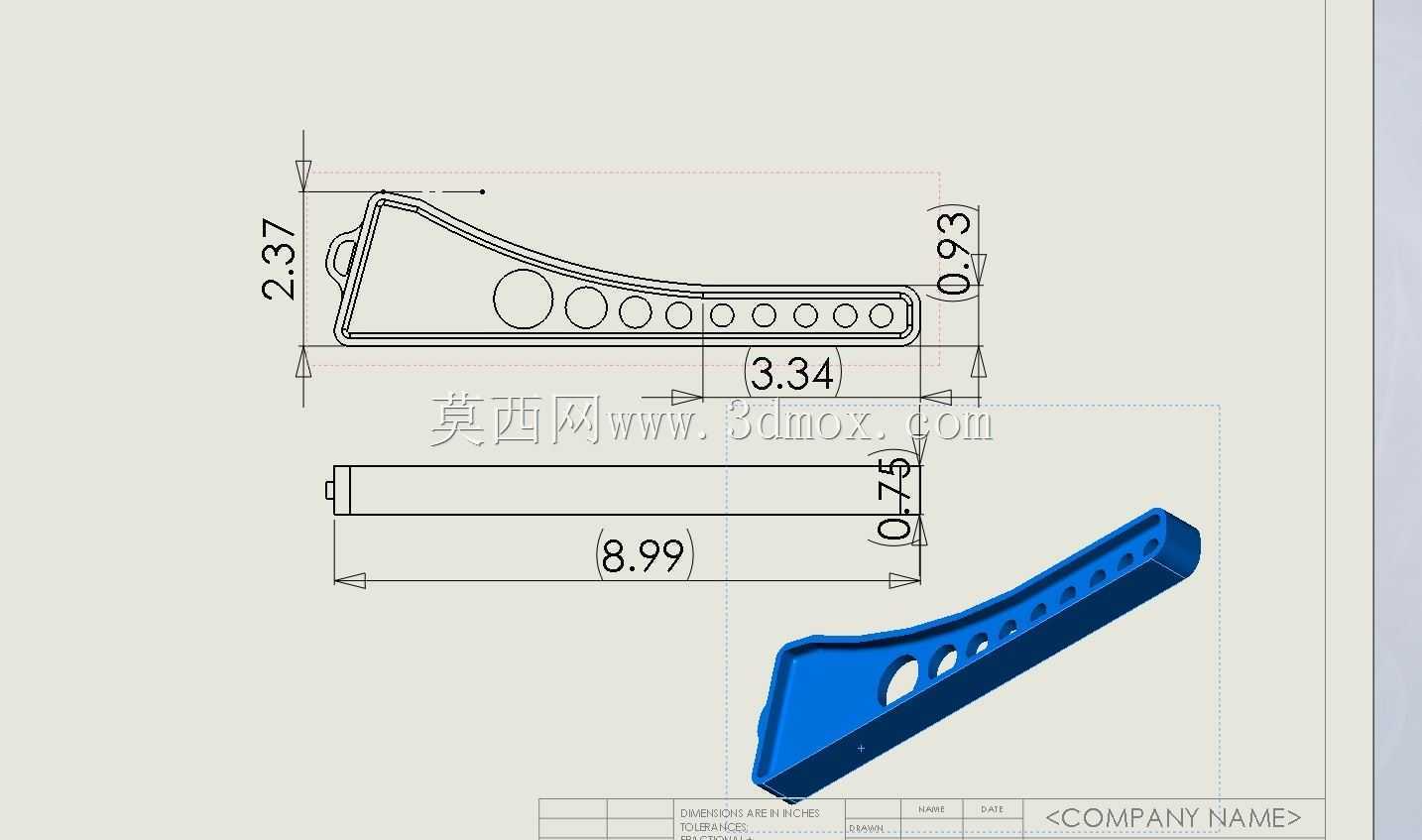

　　从安装边界来看，该工装的整体长度适配Datsun L系列直列发动机缸盖的上部宽度，梁体的下边缘做了15度的倾斜避让角，安装后不会与缸盖上的气门室盖安装凸缘、机油加注口座等凸起结构发生干涉，梁体的厚度控制在8mm，既保证了足够的抗弯刚度，在卡紧链条承受张紧侧链条的回弹力时不会发生明显形变，也不会因为厚度过大挤占气门室盖的安装空间，作业完成后可以直接侧向抽出工装，不需要二次挪动周边已装配的零部件。不同于通用型链条固定工具的宽范围适配设计，这款工装的所有定位孔位、卡槽轮廓都是完全匹配Datsun L系列发动机的凸轮链参数与缸盖布局，在实际维修场景中，针对该系列机型的正时作业，使用这款专用工装的定位误差可以控制在0.5mm以内，

　　远低于通用工具2mm以上的定位偏差，能够有效避免因为链条移位导致的正时偏差问题，大幅缩短单台发动机正时系统的检修工时。梁体表面的所有棱边都做了倒钝处理，不会在作业过程中刮伤缸盖的铝合金加工面，也不会割伤操作人员的防护手套，靠近握持端的大直径圆孔还可以作为加力杆的插入孔，当遇到卡滞较紧的链条定位场景时，可以插入圆杆延长力臂，轻松将工装卡入到位，不需要使用铜棒敲击工装本体，避免工装因为敲击产生形变影响定位精度。
