可拆卸式双工位生态结构作业站设计

　　这套可拆卸式双工位生态结构作业站，主要面向中小型零部件分拣、轻型装配以及物料暂存的车间作业场景，在离散制造的机加工配套工段、小型总成预装区域都有很高的适配性。从结构设计逻辑来看，整体采用分模块拼接的思路，没有采用整体焊接的固定框架，所有主支撑构件都通过标准紧固件连接，这一设计首先解决了传统固定式工位无法根据车间布局调整快速移位的痛点，当产线需要调整工艺路径、或者车间进行区域重新规划时，不需要动用大型吊装设备，仅通过常规手动工具就能完成整体拆解、转运和重新组装，大幅降低工位调整的时间成本与人工投入。

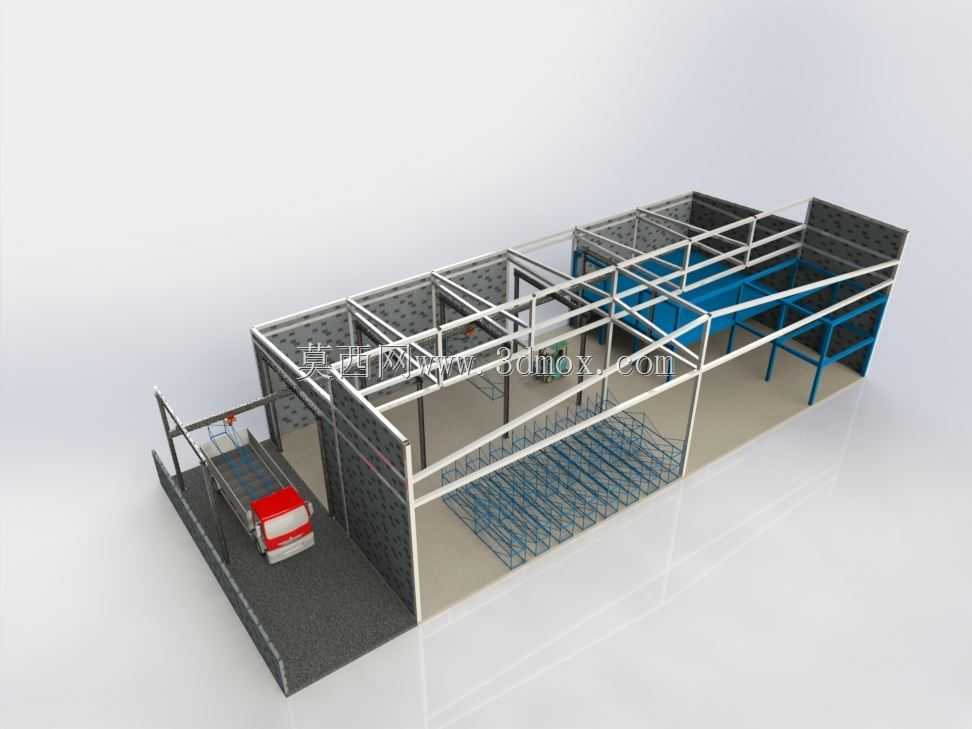

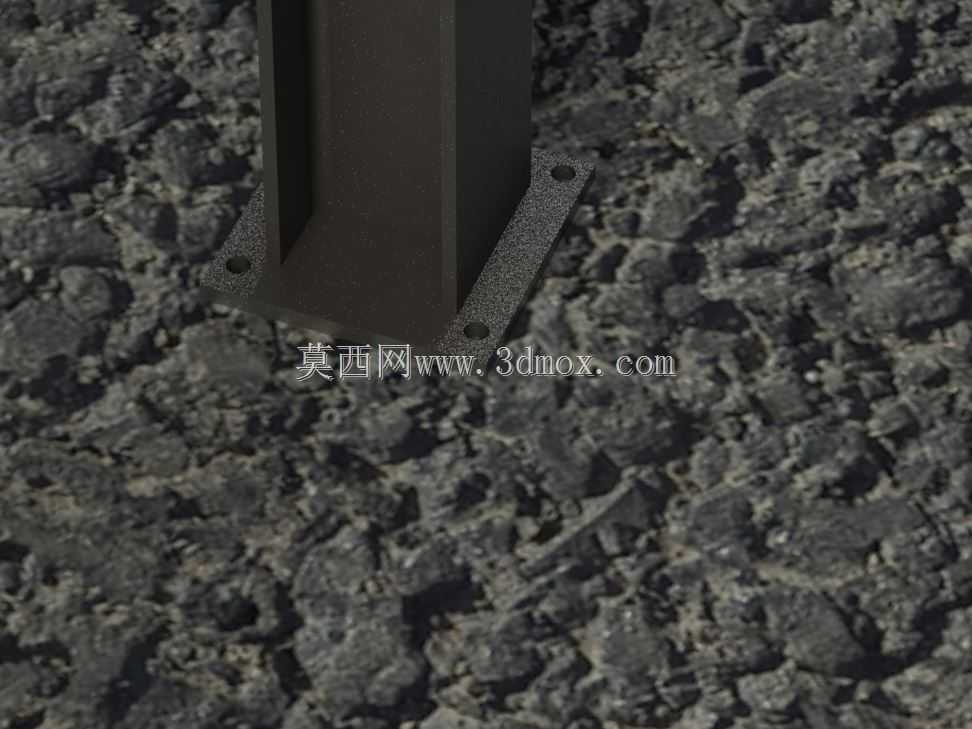

　　主框架采用矩形截面的型材作为支撑立柱与横梁，立柱底部设置了可调式支撑脚，能够适配车间地面存在的30mm以内的高度差，保证整个工位安装后框架处于水平状态，避免因为地面不平导致框架受力不均产生的连接部位应力集中问题。整体安装边界控制在长6米、宽3.2米、高2.8米的范围内，不会占用过多车间通道空间，同时内部预留的作业净空高度达到2.2米，能够满足站立作业人员的操作空间需求，不会出现碰头、操作局促的问题。

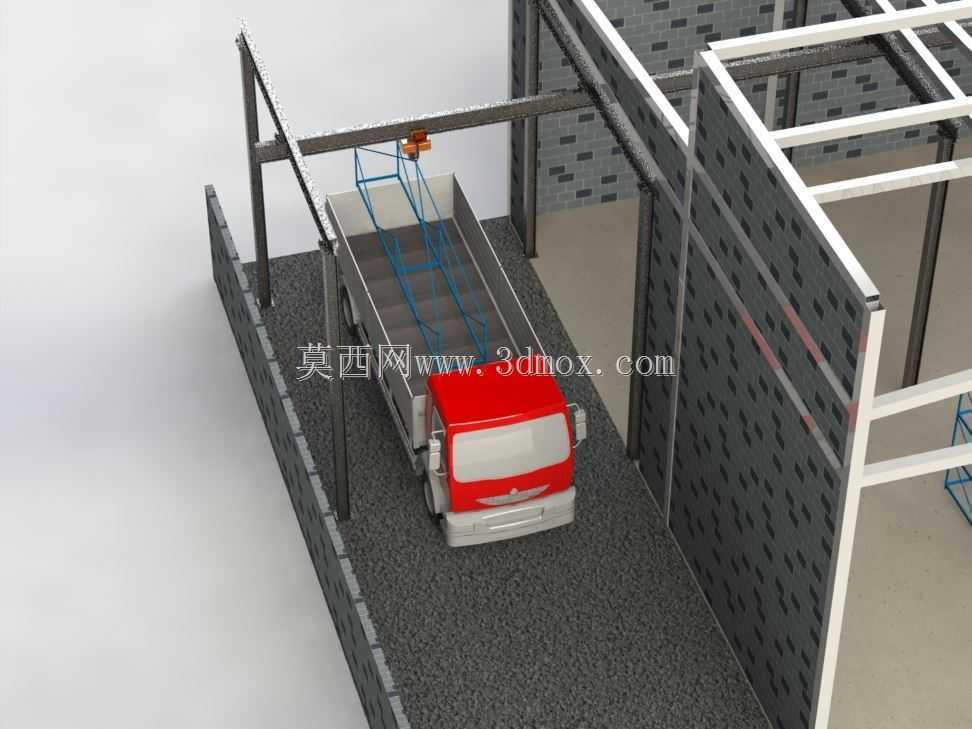

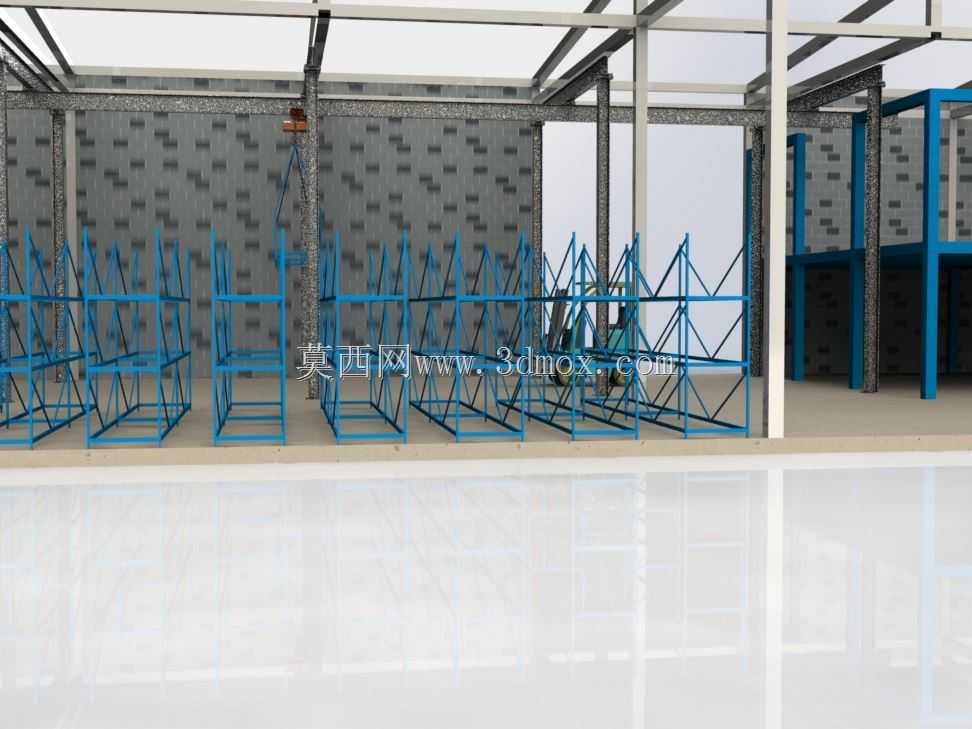

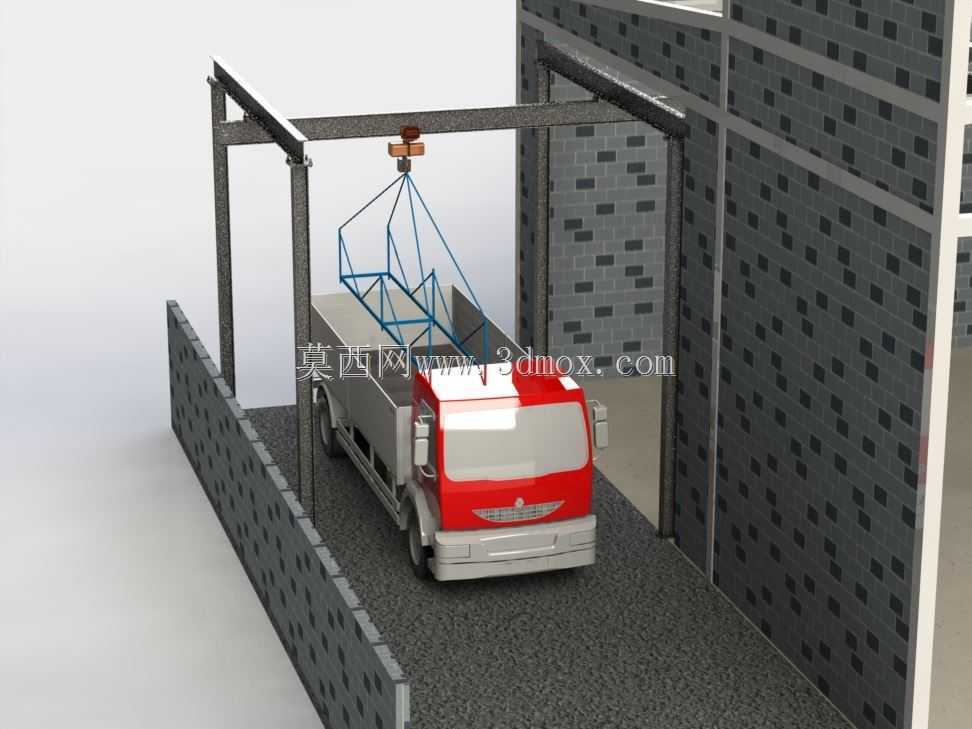

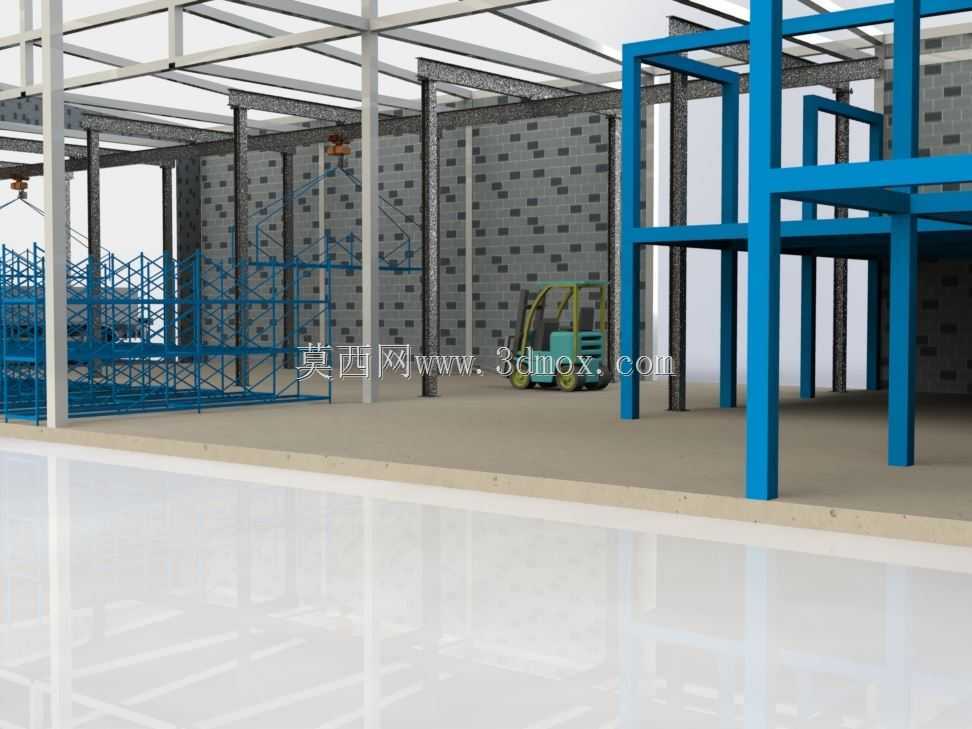

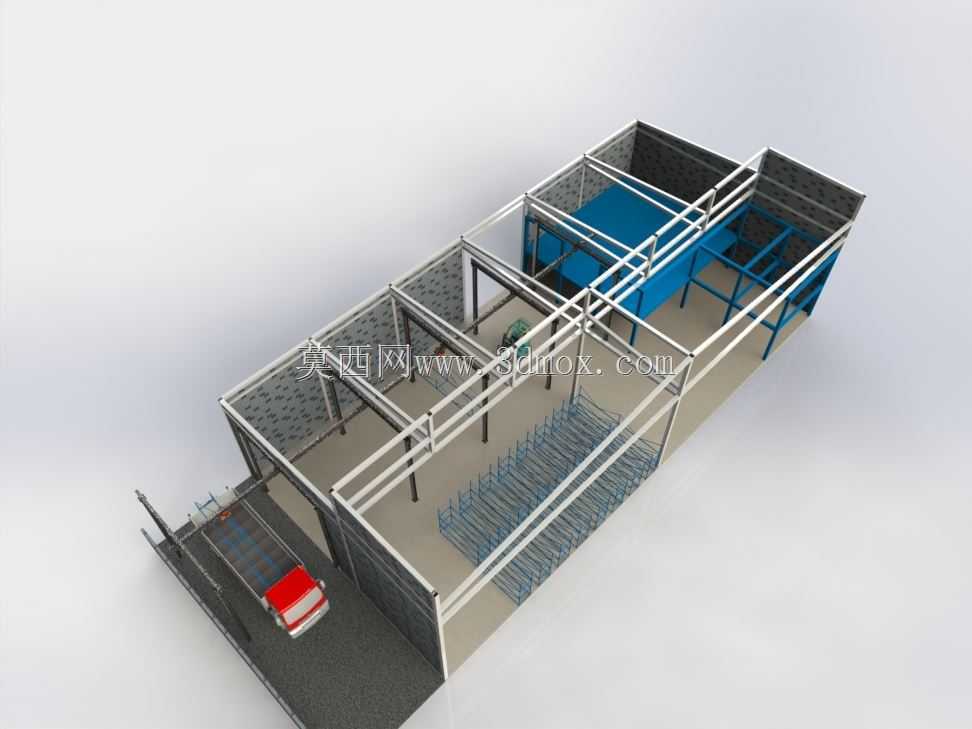

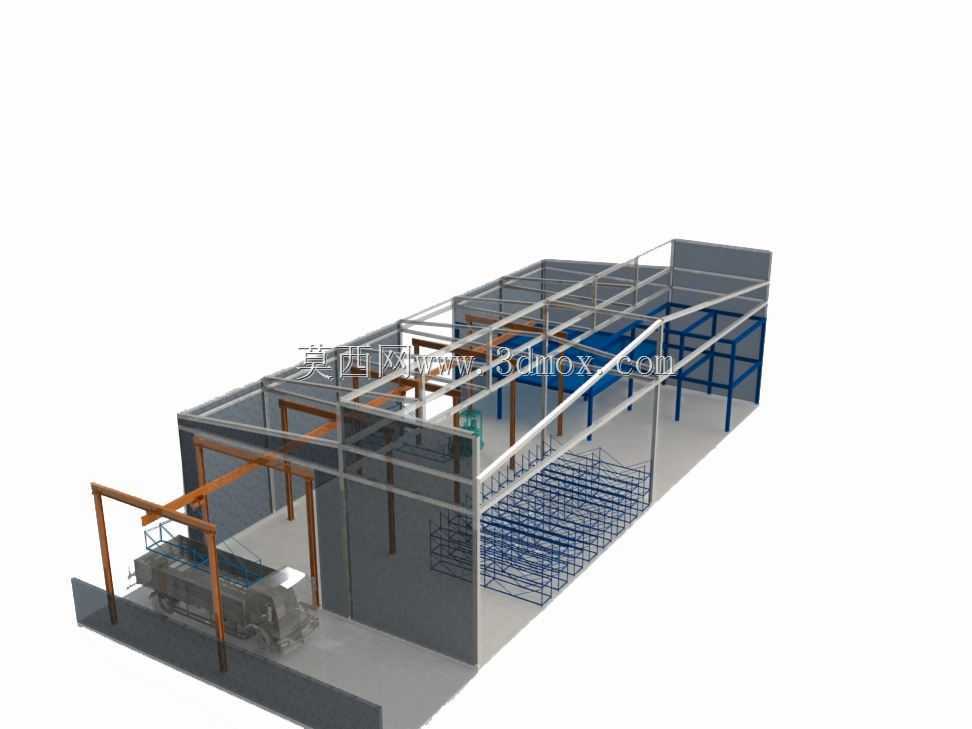

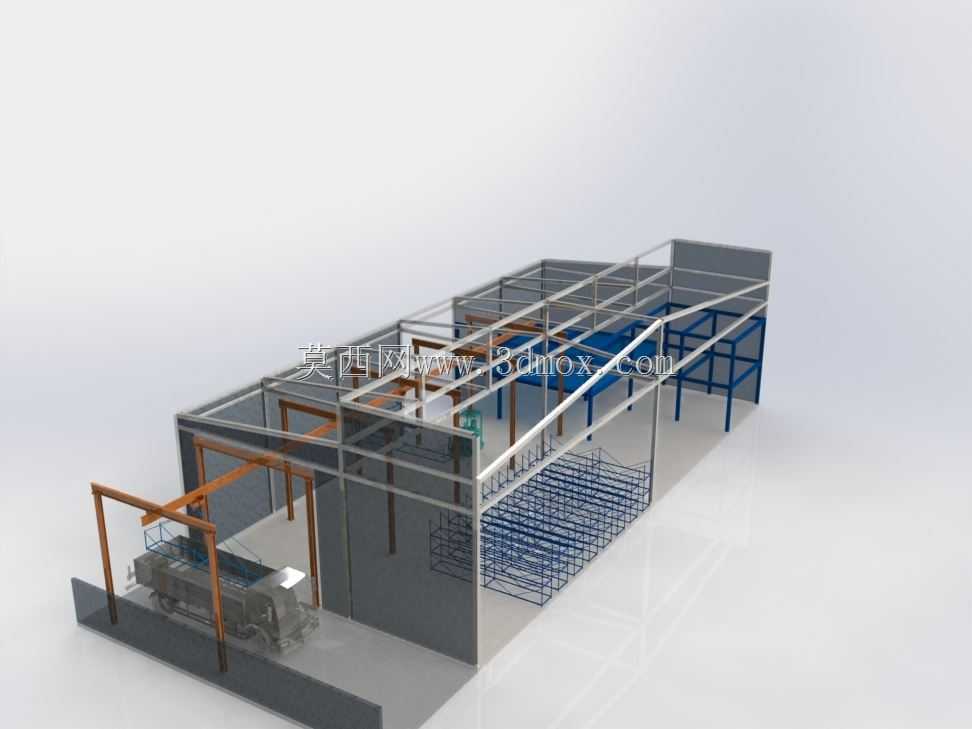

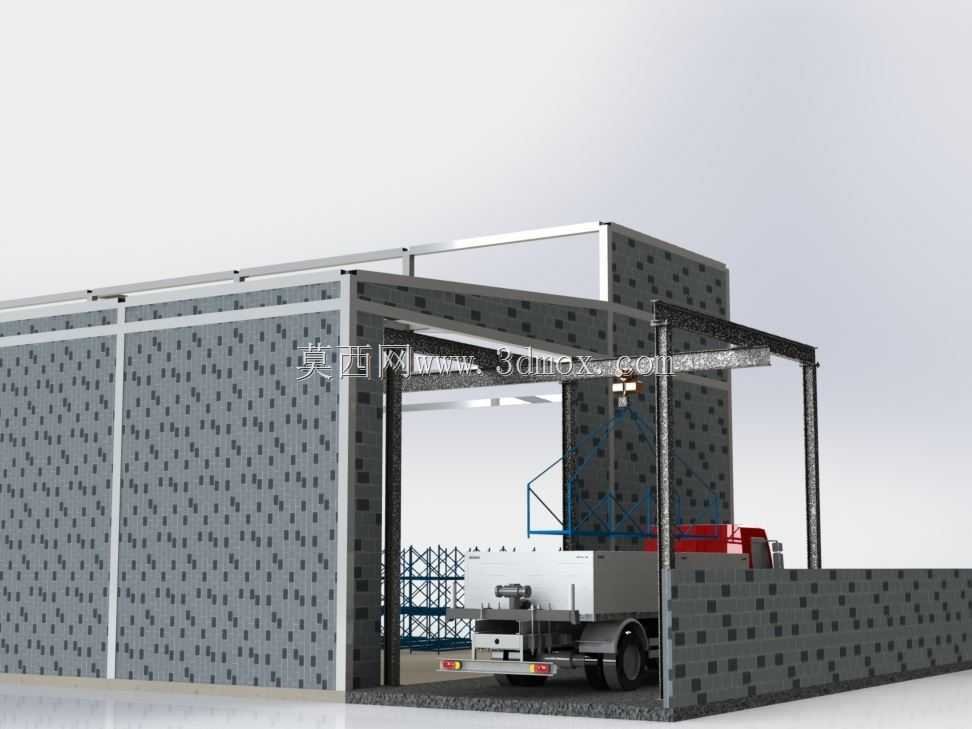

　　内部功能分区做了明确的划分，靠近入口的区域设置了带导向护栏的物料接驳位，能够适配小型周转车的停靠，护栏的间距刚好匹配常规600mm宽度的周转料车，料车推入后能够通过侧边的定位块快速卡紧，不需要额外的固定装置就能保证接驳时的稳定性，避免物料转运过程中出现滑落。中间区域设置了多排平行的物料存放架，存放架的层板采用镂空式设计，一方面能够减少整体结构的自重，另一方面也能避免作业过程中产生的切屑、杂物在层板上堆积，日常清理只需要通过压缩空气吹扫就能完成，不需要逐格擦拭。靠内侧的两个独立作业工位，每个工位都预留了工具挂板的安装位以及电源、气源接口的走线空间，工位台面的高度设置为850mm，符合成年人站立作业的人机工程学高度，长时间作业也不容易产生疲劳感。

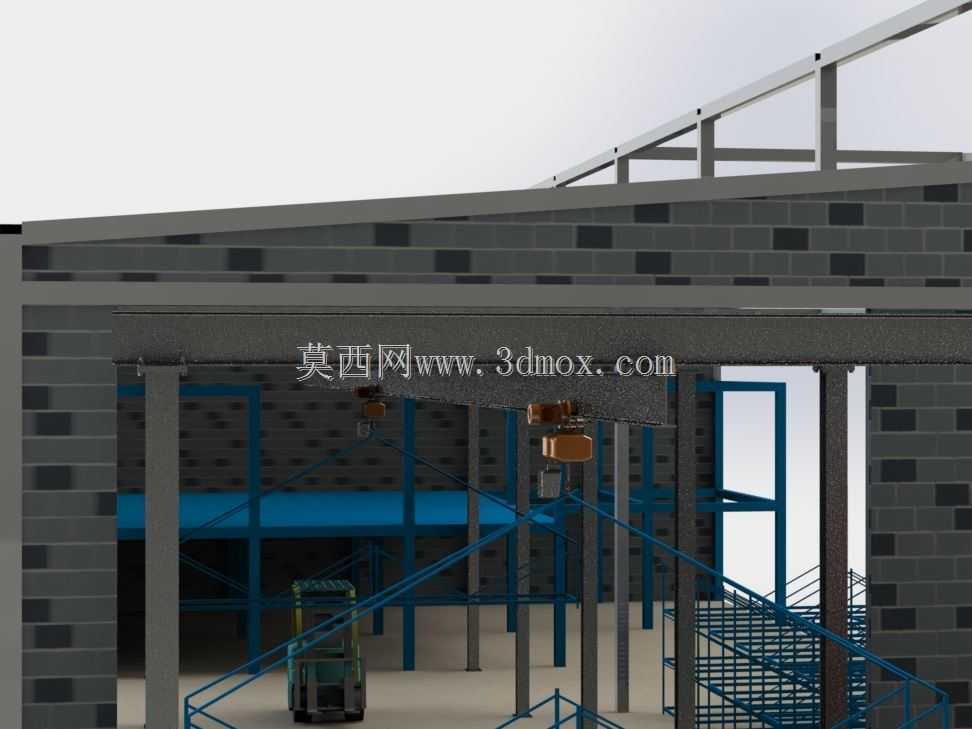

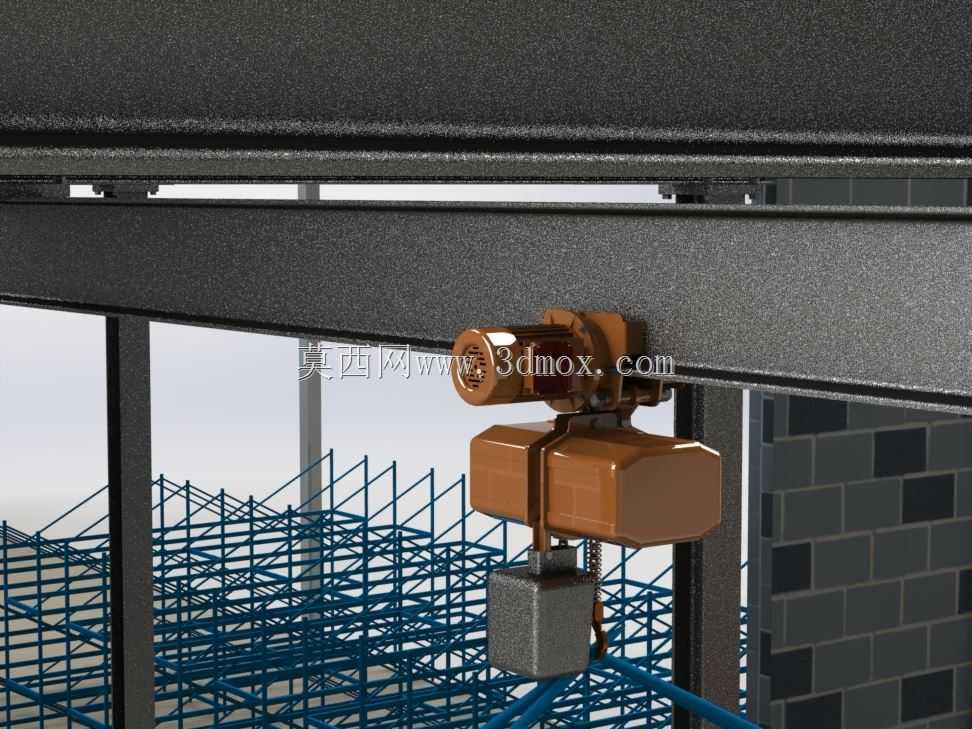

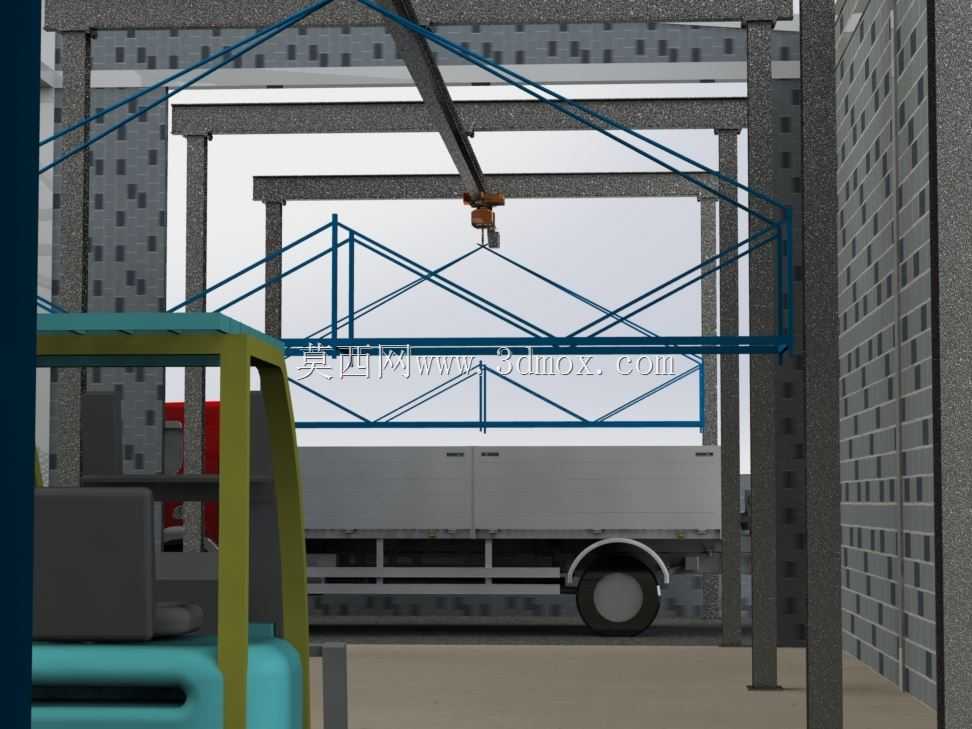

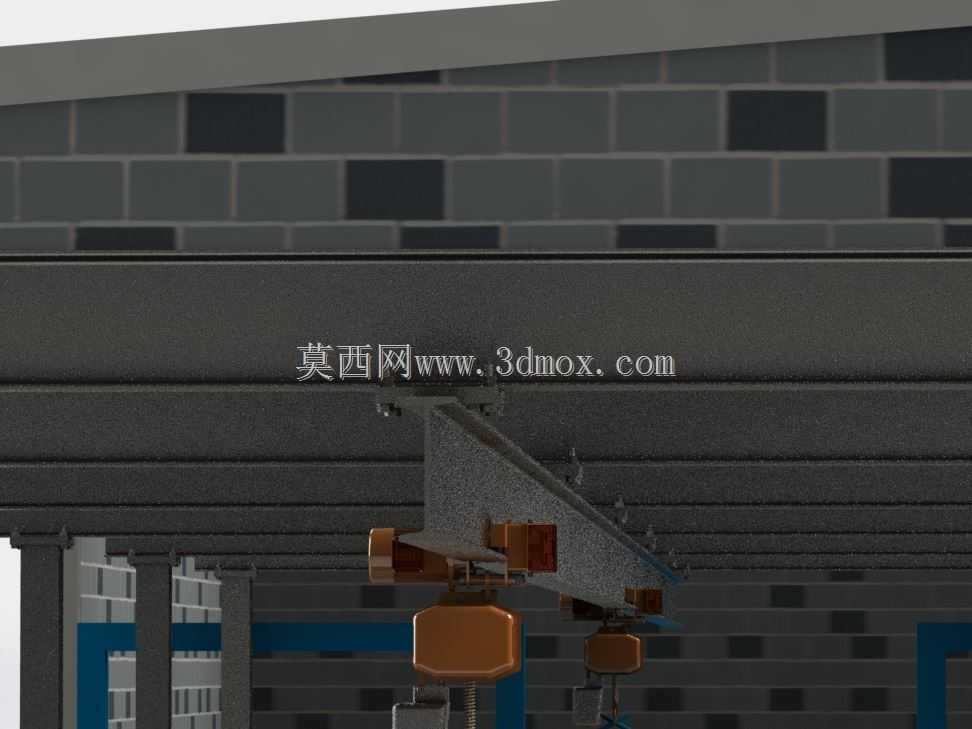

　　框架的侧面与顶部预留了防护板的安装槽位，用户可以根据实际作业环境的需求，选择安装透明亚克力防护板、冲孔隔音板或者金属网防护板，如果是焊接类作业还可以更换为遮光防护板，不需要对主框架进行二次加工就能完成防护组件的加装，适配不同工艺的作业防护需求。顶部的横梁预留了100kg的均布载荷安装位，能够满足照明灯具、轻型平衡吊、送风管道等附属设施的安装需求，不需要额外搭建顶部支撑结构。

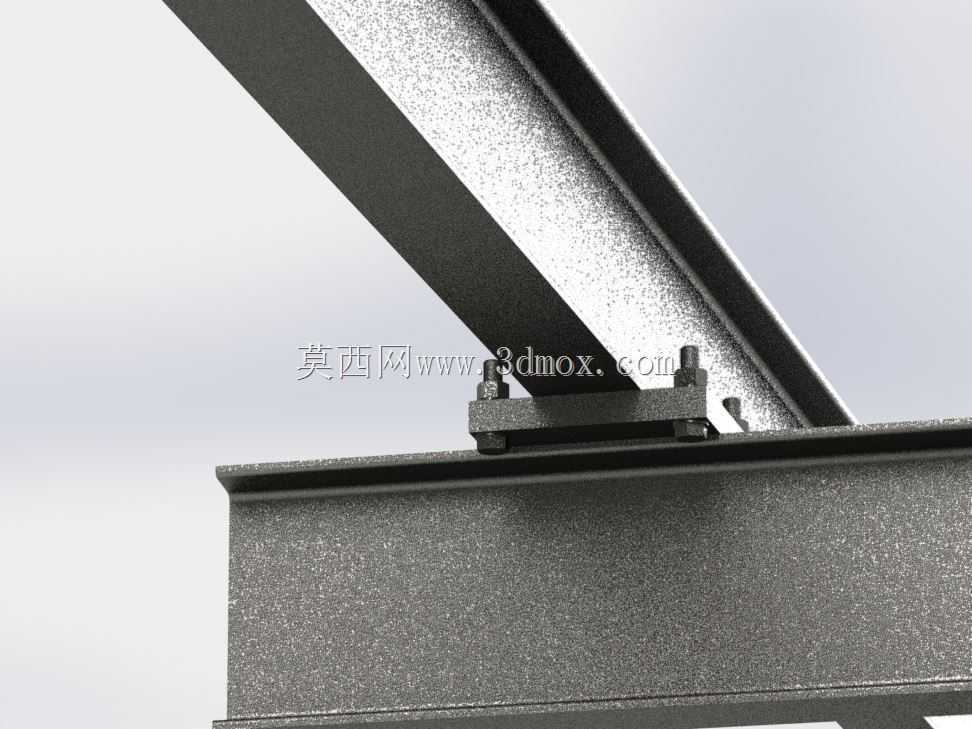

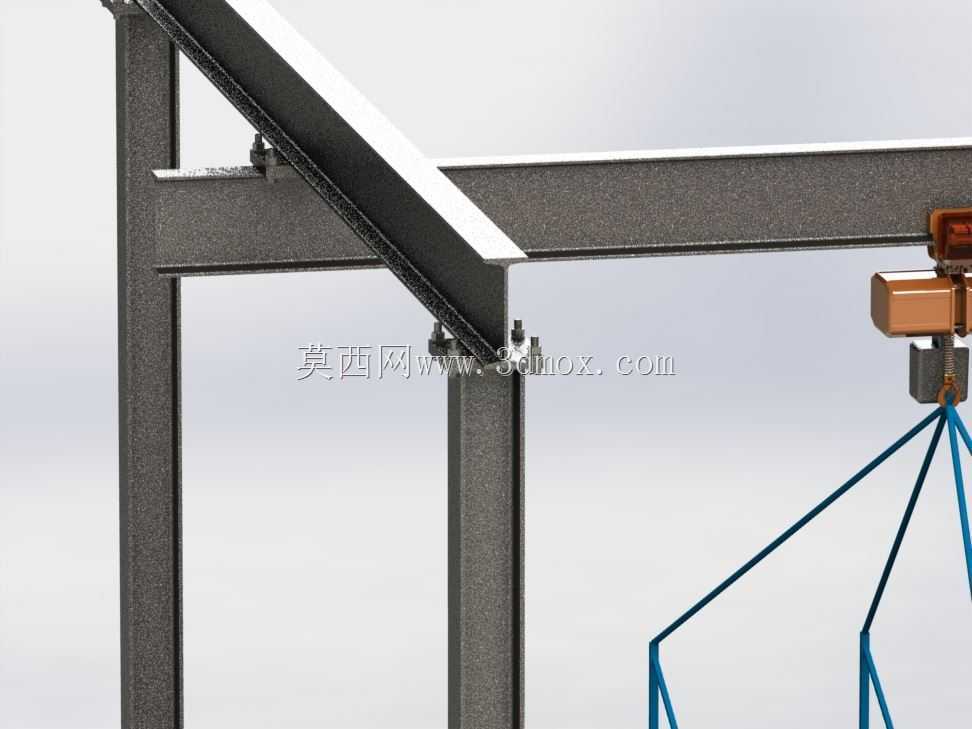

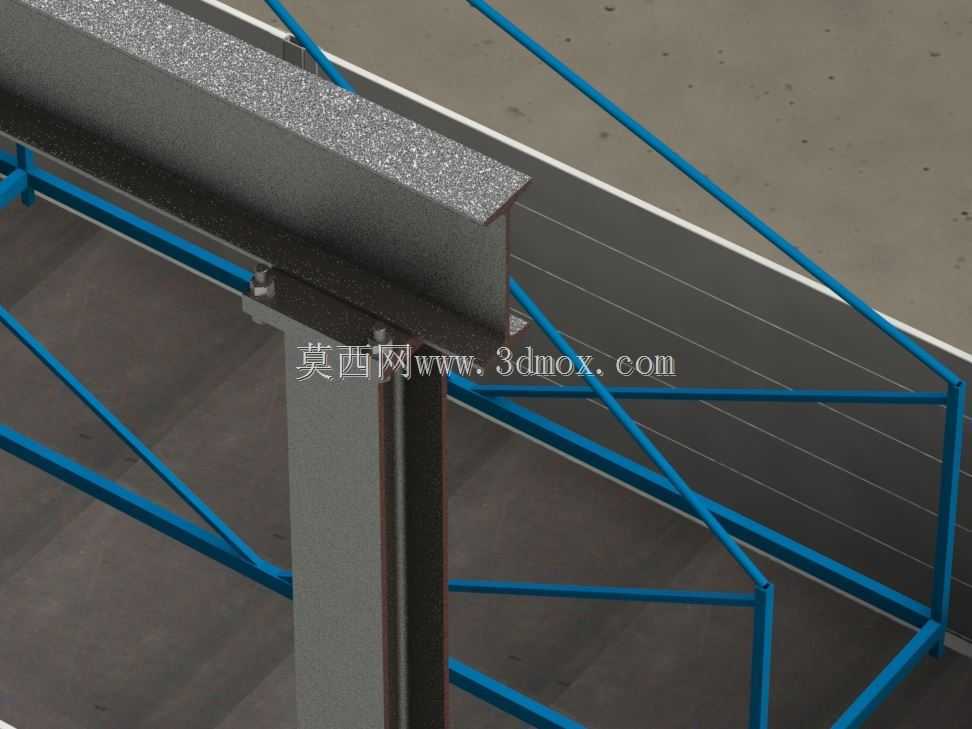

　　在连接节点的设计上，所有受力部位的连接件都采用了加厚的角码与螺栓组，单根立柱的垂直承载能力能够达到500kg，完全满足轻型装配、物料存放的载荷需求，同时连接部位都设计了定位销孔，组装时只需要将构件对准定位销插入后再拧紧紧固件即可，不需要反复测量调整尺寸，首次组装的两个人配合就能在4小时内完成全部搭建，拆解后所有构件可以打包堆叠，单包构件的重量都控制在25kg以内，人工就能完成搬运，不需要依赖叉车等装卸设备。

　　从实际使用的角度出发，这套结构还考虑了后续的拓展性，框架的端部预留了标准连接接口，如果后续需要延长作业线、增加工位数量，只需要采购同规格的拓展模块，直接与现有框架的端部接口对接就能完成拼接，不需要替换原有构件，能够很好地适配产能逐步提升的扩产需求，避免一次性投入过大造成的成本浪费。另外，所有外露的构件表面都做了钝化处理，没有尖锐的边角，作业过程中不会出现剐蹭工伤的问题，底部的支撑脚还可以更换为脚轮组件，更换后整个作业站可以作为移动工位使用，适配需要频繁变换作业位置的柔性生产场景。
