车间多层杆式物料周转转运料架

　　在离散制造车间的物料流转环节，长杆类、轴类、细长条状工件的存放与转运一直是工位器具设计的难点——这类工件径向刚度差，随意堆叠极易产生弯曲变形，表面磕碰划伤也会直接影响后续加工精度，传统的平板周转车、通用料箱很难适配这类工件的转运需求，这款多层杆式物料周转架就是针对这类场景开发的工位转运器具。

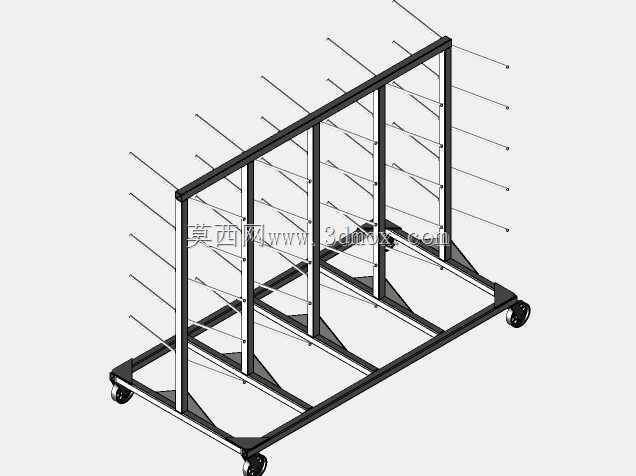

　　从结构设计逻辑来看，这款料架采用底部矩形焊接框架作为承载基体，框架底部四角安装万向脚轮，其中两个脚轮带刹车锁止结构，既可以满足跨工位的灵活转运需求，停靠在机床旁、物料暂存区时也能通过刹车锁定位置，避免料架滑移引发的工件掉落、安全隐患。底部框架上方设置三根垂直的方钢立柱，将整个料架的存放空间沿宽度方向分隔为两个独立的存放区间，立柱与底部框架的连接位置焊接三角形加强筋，抵消长杆工件放置时产生的侧向弯矩，避免立柱受载后出现倾斜变形。每根立柱上沿高度方向等距焊接多组水平向外伸出的圆钢支撑杆，相邻层支撑杆的垂直间距经过匹配计算，既不会因为间距过小导致工件取放时卡滞，也不会因为间距过大浪费垂直方向的存放空间，每层支撑杆的伸出长度统一，工件搭放在两侧对应高度的支撑杆上时，两端悬伸长度控制在工件总长的1/6以内，有效避免细长工件因悬伸过长产生的永久弯曲变形。

　　实际应用场景中，这款料架主要适配机加工车间的轴类半成品、热处理后的细长杆件、喷涂工序的挂具杆、线束生产环节的长线束存放转运，也可以在装配车间用来存放长螺栓、导向杆、细长管路类零件。和传统的堆放式周转方式相比，分层杆式的设计让每根工件都独立搭放在支撑杆上，工件之间不会相互挤压摩擦，从根源上减少了工件表面的磕碰划伤问题；取放工件时不需要翻找堆叠的物料，操作人员可以直接从层间抽出对应工件，大幅降低上下料的辅助时间，也能避免翻找过程中工件掉落砸伤的安全风险。

　　设计过程中对安装边界和尺寸适配做了多轮校核：底部框架的宽度控制在650mm，刚好适配车间多数通道的通行宽度，不会在跨车间转运时和通道两侧的设备、料架产生干涉；料架总高度控制在1200mm，符合人体工程学的取放高度，操作人员站立时不需要抬手过高或者弯腰过低就能完成最上层和最下层工件的取放，长时间使用也不容易产生作业疲劳；每层支撑杆的直径选用12mm的圆钢，表面做镀锌钝化处理，既保证足够的支撑刚度，不会因为长期承载产生弯曲，光滑的镀锌表面也不会刮花工件的已加工表面；底部脚轮选用4寸聚氨酯万向轮，轮面硬度适中，在车间环氧地坪、水泥地面上推行时震动小，不会因为路面颠簸导致工件从支撑杆上滑落，同时聚氨酯轮面不会在地面留下轮印，满足洁净车间的使用要求。

　　结构细节上，料架的所有焊接位置都做了焊渣清理和圆角打磨，没有尖锐的毛刺飞边，避免操作人员取放工件时被划伤；底部框架的前后两端设置了倾斜的挡边，当工件放置时出现轴向滑移时，挡边可以挡住工件端部，避免工件从料架端部滑落；立柱上的支撑杆在焊接时保持1.5度的向上倾角，工件搭放后会因为自重向料架内侧轻微滑动，不会因为转运时的震动向外滑移掉落。和固定式的多层物料架相比，带脚轮的移动式设计不需要额外的转运工具，料架本身就可以作为物料暂存载体和转运载体，实现从毛坯区到加工工位、从加工工位到装配区的点对点转运，减少了工件二次搬运的环节，也降低了搬运过程中的质量损耗。

　　针对不同长度的工件适配，这款料架的支撑杆伸出长度可以根据实际需求做调整，存放1.5m以内的细长工件时，现有伸出长度即可满足稳定支撑需求；如果需要存放更长的杆件，也可以在设计阶段加长支撑杆的长度，同时对应加大底部框架的宽度，保证料架的整体重心稳定，不会因为工件悬伸过长出现侧翻。在表面处理工艺上，料架主体框架采用喷塑处理，涂层厚度控制在60-80μm，耐油污耐磕碰，适合车间多油污、多磕碰的使用环境，日常清理只需要用抹布擦拭即可，维护成本极低。
