立柱式气动平衡装卸助力机械手结构

　　在中小批量零部件加工车间、仓储周转区以及装配工位旁，这类立柱式手动平衡助力机械手是替代纯人力搬运、降低作业劳损的核心辅助装备，尤其适配10kg以内中小型工件的短距离移载、上下料以及工位间转运作业，相比大型桁架机械手或关节机器人，它不需要复杂的电控编程与大范围场地改造，落地成本低、操作门槛低，一线作业人员经过简单培训即可上手操作。

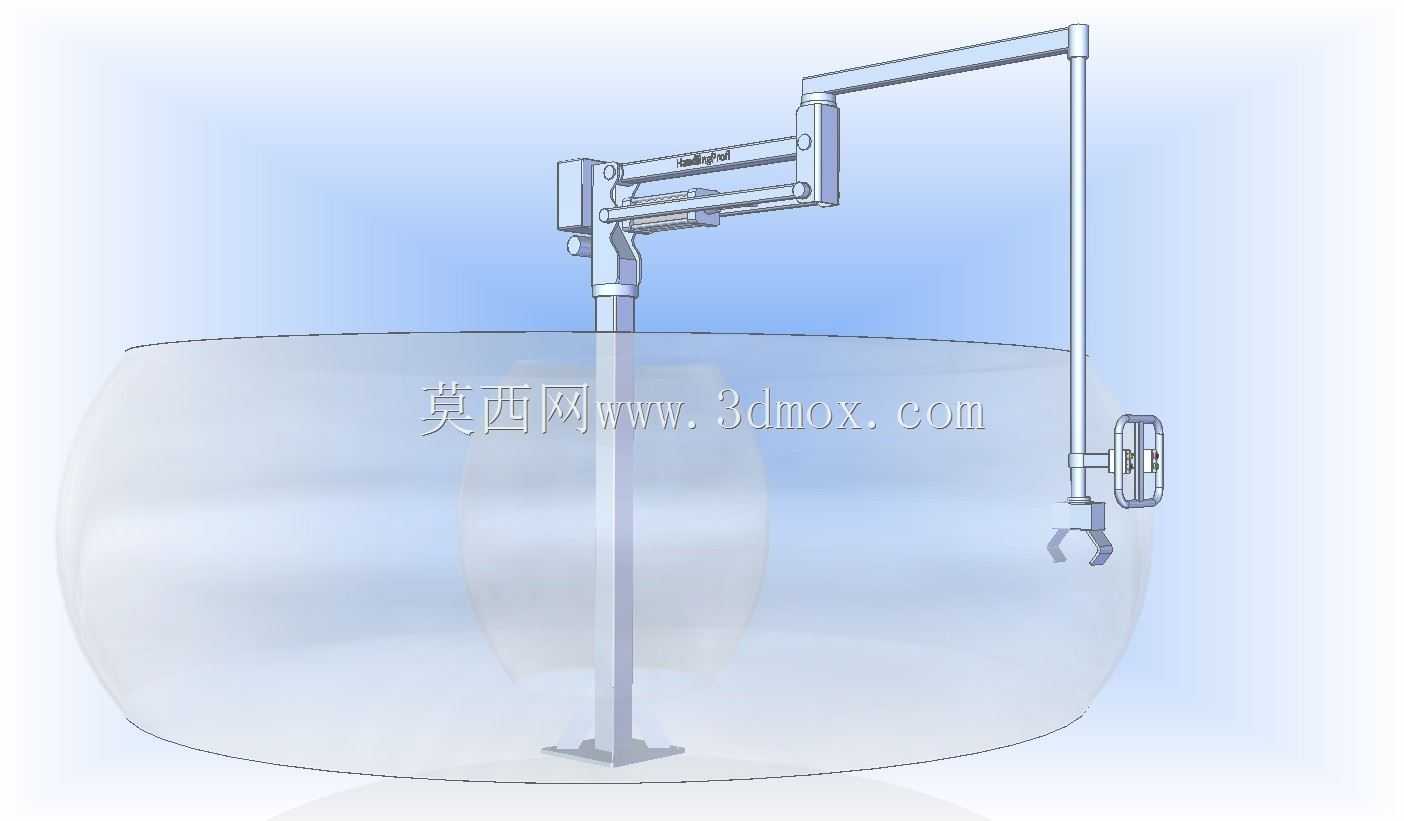

　　从结构设计逻辑来看，该设备采用单立柱落地安装形式，底部通过膨胀螺栓与车间混凝土地面刚性固定，立柱作为整个设备的承载基准，内部集成气动平衡回路的核心阀组与供气通路，避免管路外露带来的剐蹭风险。臂架部分采用平行四边形铰接连杆结构，这一设计的核心优势是在臂架俯仰、回转的全行程范围内，末端执行器始终保持垂直向下的姿态，不需要额外增加姿态调整关节，就能保证抓取的工件不会发生倾斜侧翻，大幅降低操作时的姿态校正工作量。铰接位置全部采用自润滑轴承配合销轴连接，既保证转动的顺滑度，又能减少日常维护的润滑频次，适配车间多粉尘、少维护的作业环境。

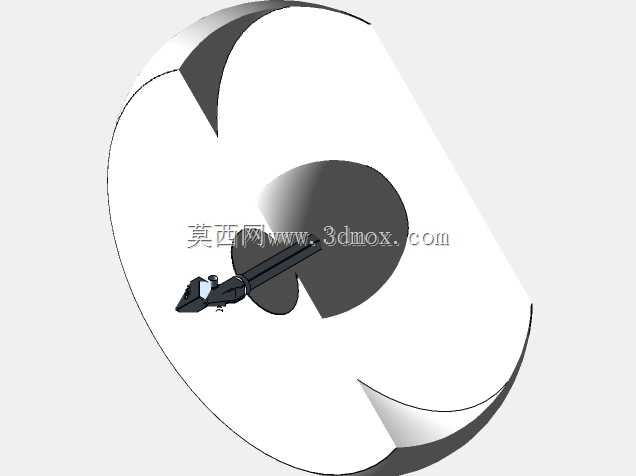

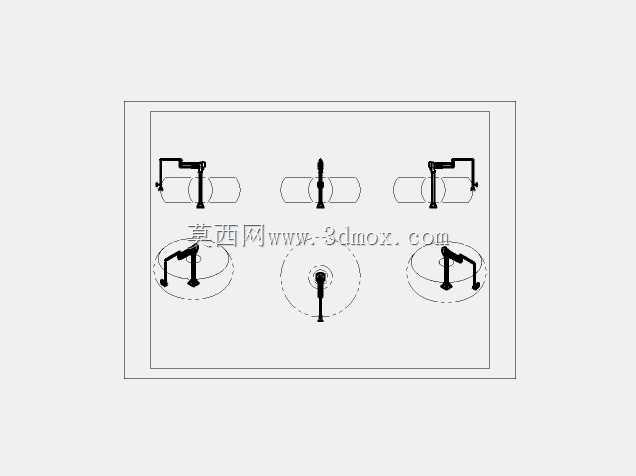

　　设备的工作覆盖范围为以立柱轴线为中心的空心球体段空间，水平作业半径可覆盖立柱周边2.5米以内的区域，垂直方向可满足地面到1.8米高度区间的取放料需求，刚好匹配人工站立作业的舒适操作高度区间，不会出现需要踮脚或弯腰操作的死角。气动平衡回路的设计是整个设备的核心，通过调压阀实时匹配末端负载的重量，让作业人员在移动工件时只需要施加很小的水平牵引力，就能带动臂架随动，工件在垂直方向会始终处于悬浮平衡状态，既不会出现下坠风险，也不需要人力托举工件重量，单次搬运作业的人力负荷可降低90%以上，能有效减少长期重复搬运带来的腰部、手臂职业损伤。

　　安装边界方面，设备立柱的安装位置需要预留至少3米见方的无遮挡作业空间，地面混凝土厚度不低于150mm，保证固定后的立柱在满负载回转时不会出现晃动，供气端需要接入0.5-0.7MPa的稳定压缩气源，管路通径不小于8mm，保证平衡回路的气压响应速度。末端执行器采用气动夹爪结构，可根据实际抓取的工件外形更换夹爪指型，适配箱体类、轴类、盘类等不同外形的中小型工件，夹爪的开合通过操作手柄上的手动阀控制，操作逻辑符合人手的自然操作习惯，作业人员握住手柄即可同时完成臂架牵引与夹爪控制，不需要额外操作分散注意力。

　　从实际使用场景来看，这类设备常布置在机床上下料工位旁，用于完成毛坯件与加工完成件在料架与机床工作台之间的转运，也可用于装配线上较重零部件的举升对位，比如小型减速机、电机组件的装配对位，相比纯人力搬运，不仅能提升作业效率，还能避免工件搬运过程中因脱手掉落造成的工件磕碰损伤，也能减少砸伤等安全事故的发生。臂架的所有转动关节都设置了可调阻尼结构，可根据作业人员的操作习惯调整回转与俯仰的阻尼大小，避免臂架在空载时出现随意漂移的问题，操作时的跟随手感更稳定。平行四边形连杆的铰接点还设置了硬限位结构，限定臂架的最大俯仰角度与回转范围，避免臂架超出作业区间碰撞周边设备，同时在气路中设置了断气保护阀，一旦出现突发供气中断的情况，平衡回路会自动锁止，臂架不会突然下坠，保证作业过程的安全性。
