防爆药表配套喇叭口连接构件

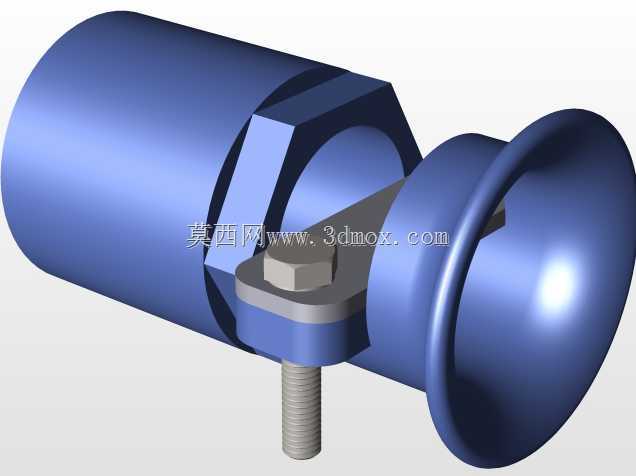

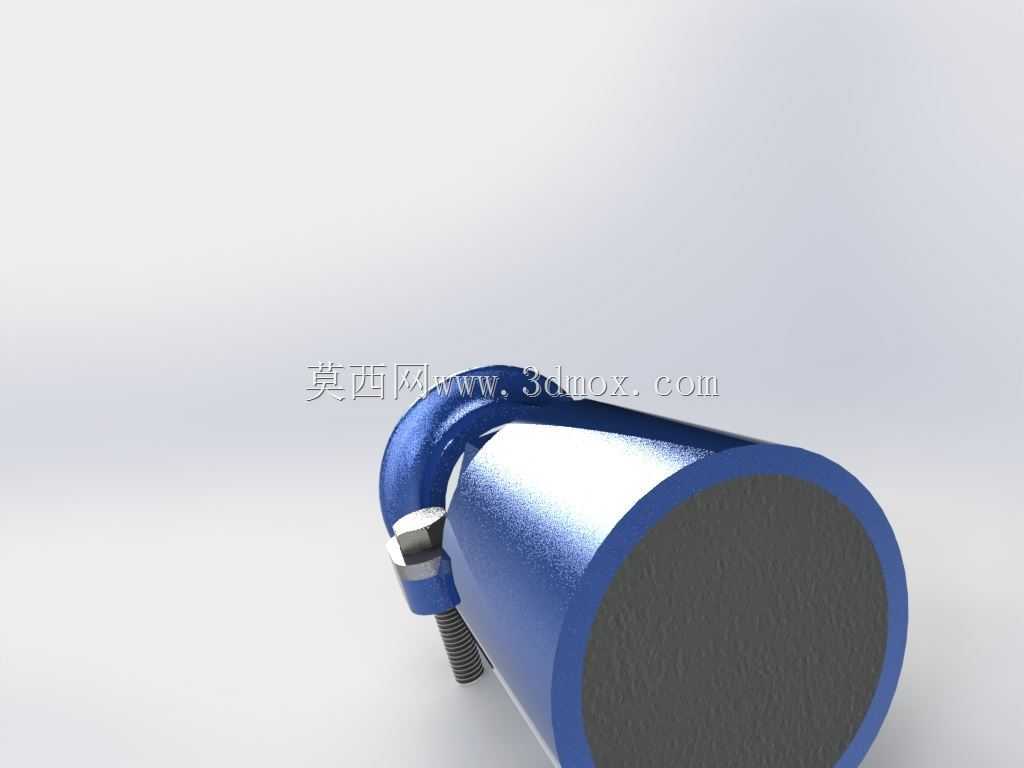

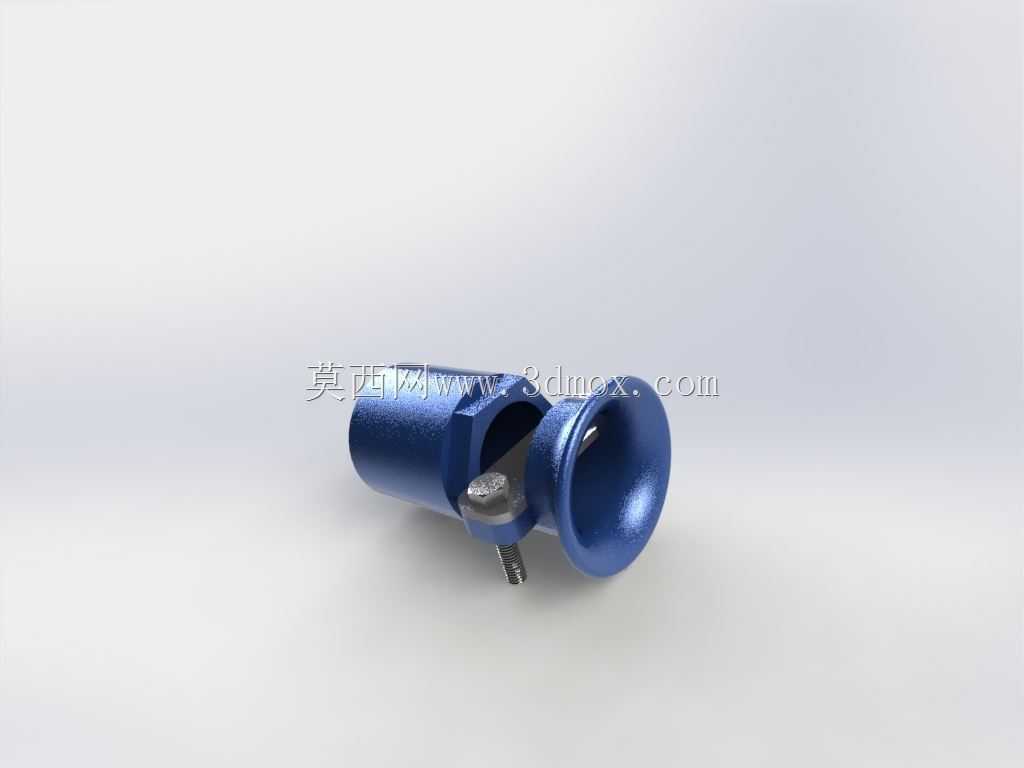

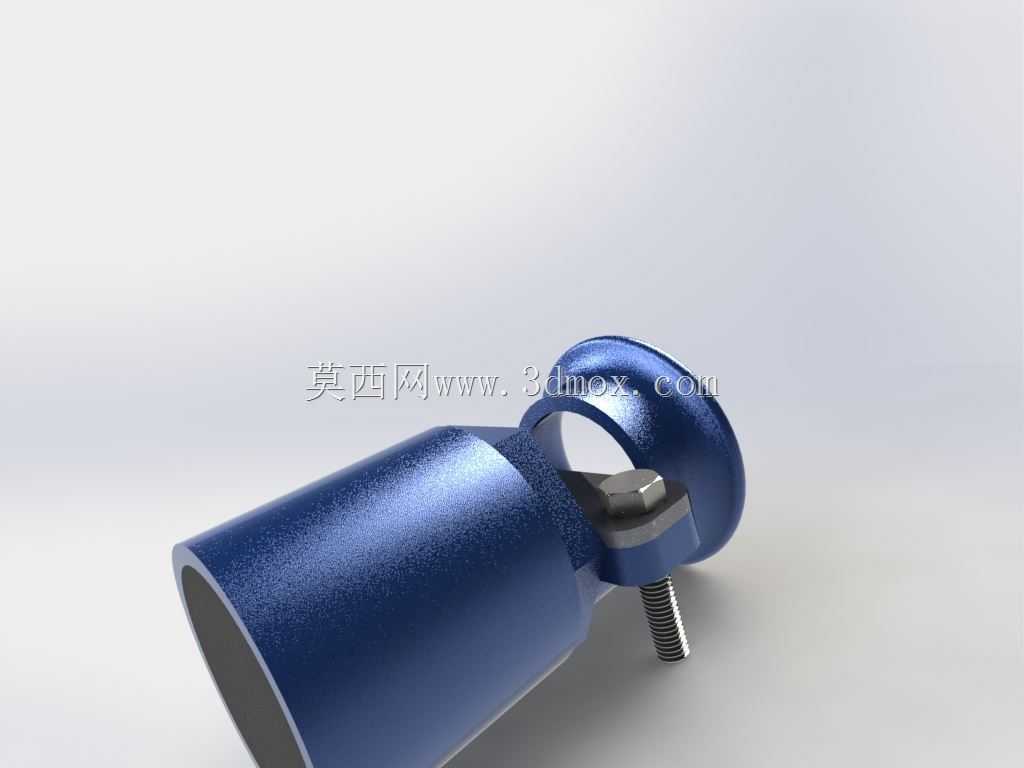

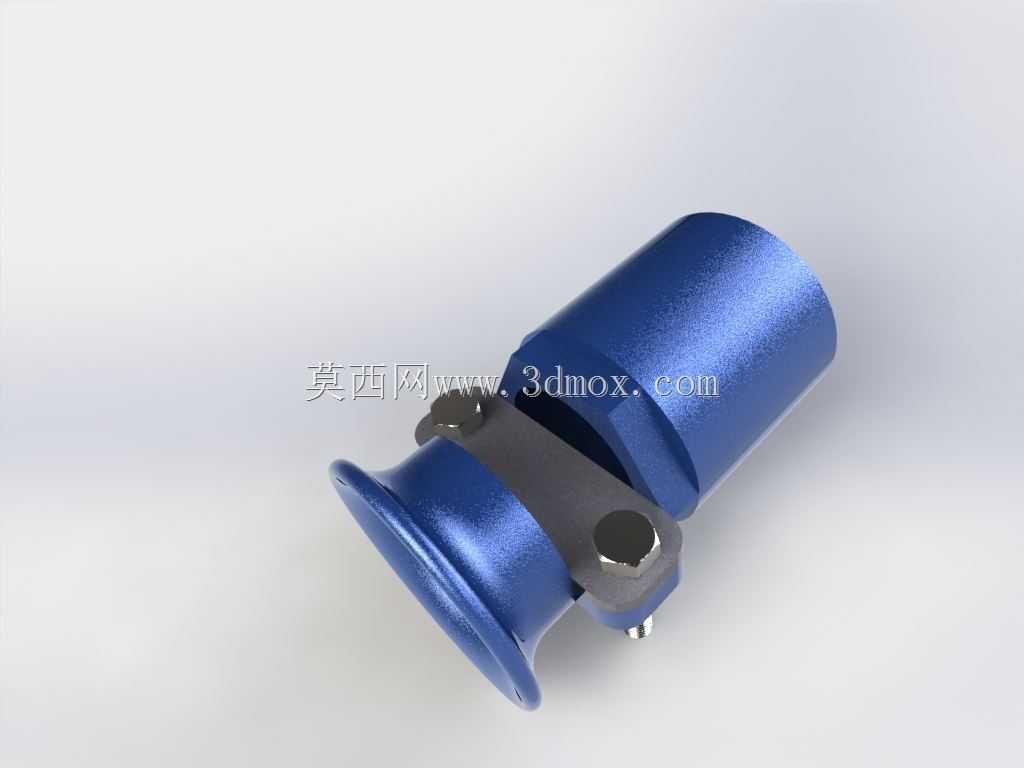

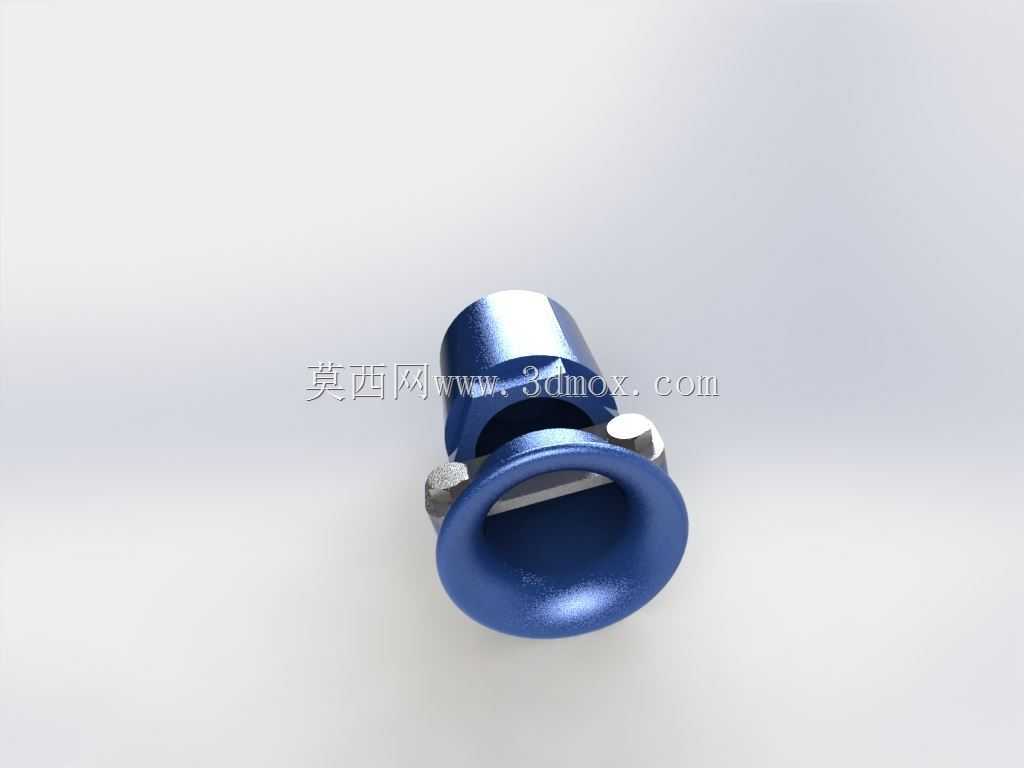

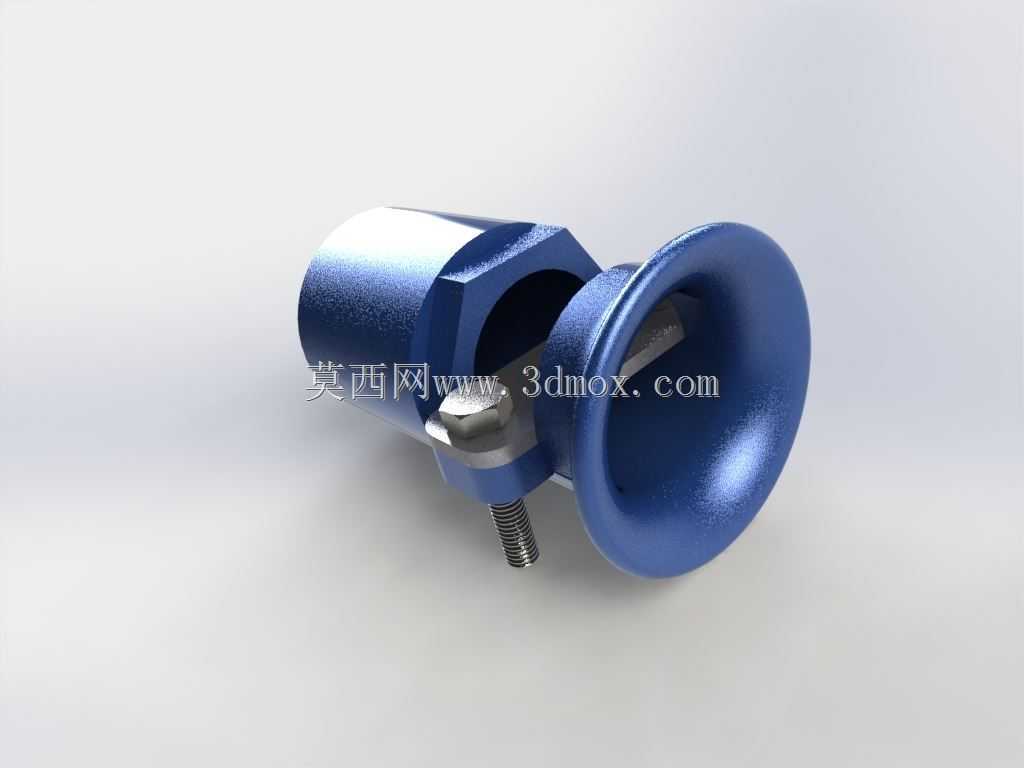

　　该构件主要应用于有防爆要求的工业药剂计量、加注作业场景，常见于火工品生产车间、化工药剂分装工位、特种介质输送管路末端，作为防爆药表的配套安装连接部件使用，承担介质导流、构件定位、密封衔接的核心作用，避免作业过程中因摩擦、静电、连接松动产生的安全隐患，适配有隔爆要求的药剂输送系统安装需求。从功能特性来看，构件主体采用一体化成型的喇叭口扩径结构，入口端做圆弧过渡处理，能够降低介质流入时的局部阻力，减少紊流产生的概率，同时喇叭口的外翻边结构可以在对接外部管路时形成更大的承压接触面，配合密封垫圈使用时能够均匀分散压紧力，避免局部应力集中导致的密封失效。构件中段设置的六角夹持位，是专门为安装工况设计的受力结构，现场装配时可以使用标准开口扳手、

　　活动扳手直接卡持该位置施加扭矩，不需要额外设计工装夹具，能够有效提升现场安装的作业效率，同时六角结构的平面定位特性，也能避免安装完成后构件出现周向转动，保证对接位置的同轴度精度。构件侧方延伸出的带螺纹锁紧结构，主要用于安装完成后的位置锁定，当主体构件与对接管路、药表主体旋合到位后，拧紧该侧的锁紧螺钉，螺钉端部会顶持在对接件的外壁面上，形成径向的锁紧力，避免设备运行过程中受振动、介质冲击影响出现连接松脱的问题，该锁紧螺钉采用标准外螺纹规格，现场维护时可以直接替换同规格的标准紧固件，降低备件储备的难度。从设计思路层面，整个构件的结构完全围绕防爆场景的使用要求展开，所有外露的棱边都做了倒钝处理，不存在尖锐的凸起结构，避免安装、

　　维护过程中磕碰产生火花；构件的内腔流道做了连续顺滑过渡，没有突变的台阶或者死角，能够减少药剂残留，避免不同批次药剂交叉污染，同时也方便作业后的清洗吹扫作业，不会出现介质积存导致的结垢、堵塞问题。在安装边界与尺寸适配方面，构件的主体连接端采用标准的圆柱配合面，配合公差按照防爆设备的隔爆接合面要求设计，接合面的长度、间隙参数都满足隔爆型设备的相关规范要求，能够在内部出现意外燃爆时，通过接合面的间隙实现火焰冷却与泄压，阻止火焰向外传递引发外部环境的危险。喇叭口端的外径尺寸根据常规的药剂输送软管规格匹配，能够直接套接对应内径的耐腐耐压软管，不需要额外加装转接头；锁紧螺钉的伸出长度做了限位设计，最大伸出量不会超过主体内壁的最小安全距离，

　　不会出现螺钉顶入流道阻碍介质流动的问题，同时螺钉的安装位置设置在构件的侧方平面上，预留了足够的扳手操作空间，现场安装时不需要将整个构件拆下就可以完成锁紧操作。整个构件的壁厚设计经过强度校核，能够承受管路系统常规的工作压力，同时预留了足够的腐蚀裕量，适配有一定腐蚀性的药剂介质输送场景，构件的外表面做了均匀的防护涂层处理，涂层附着力满足工业设备使用要求，不会在长期使用过程中出现脱落、掉屑的问题，避免杂质混入药剂介质影响计量精度。在实际装配过程中，该构件的轴向安装尺寸经过优化，不会与药表本体的其他结构产生干涉，对接完成后整体的同轴度误差控制在合理范围内，不会因为偏心导致密封件偏磨，延长密封件的使用寿命；构件的整体重量控制合理，不会对对接的管路、药表接口产生额外的偏载力，降低长期使用过程中接口疲劳损坏的风险。针对现场可能出现的误操作问题，设计时在六角夹持位与喇叭口的衔接位置做了退刀槽结构，既能够保证机加工过程中刀具的退刀空间，提升加工精度，也能够在安装时作为密封垫圈的定位止口，避免密封垫圈安装时出现偏移，保证密封位置的准确性。
