分体式外置读卡器结构设计方案

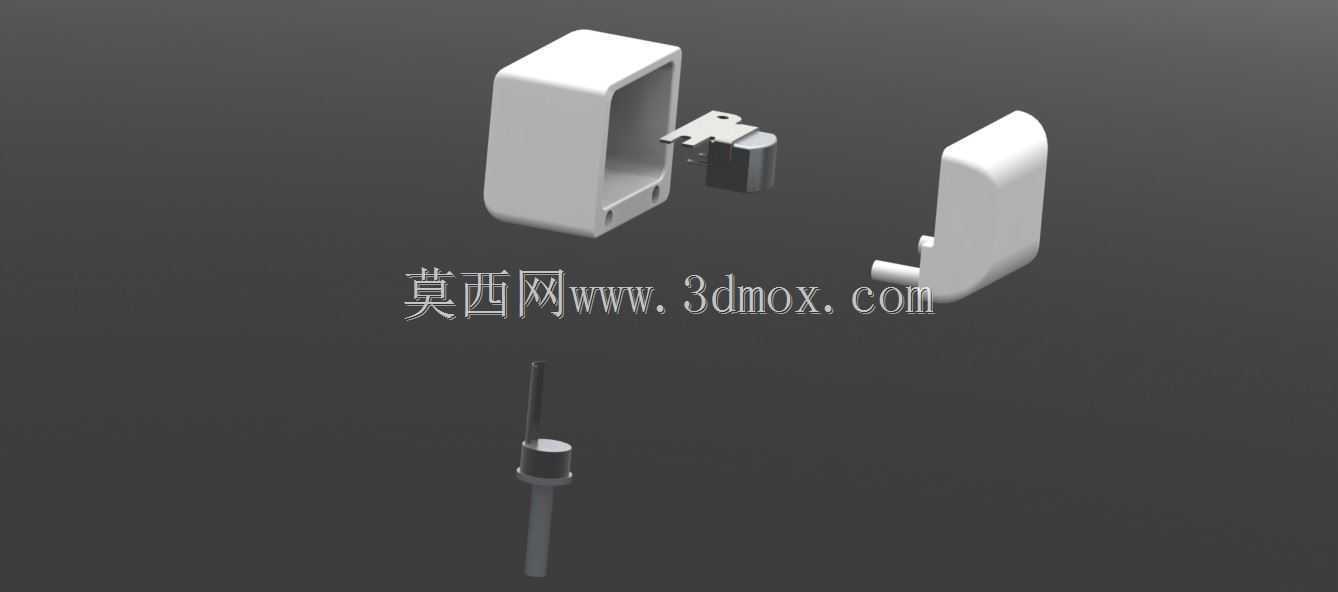

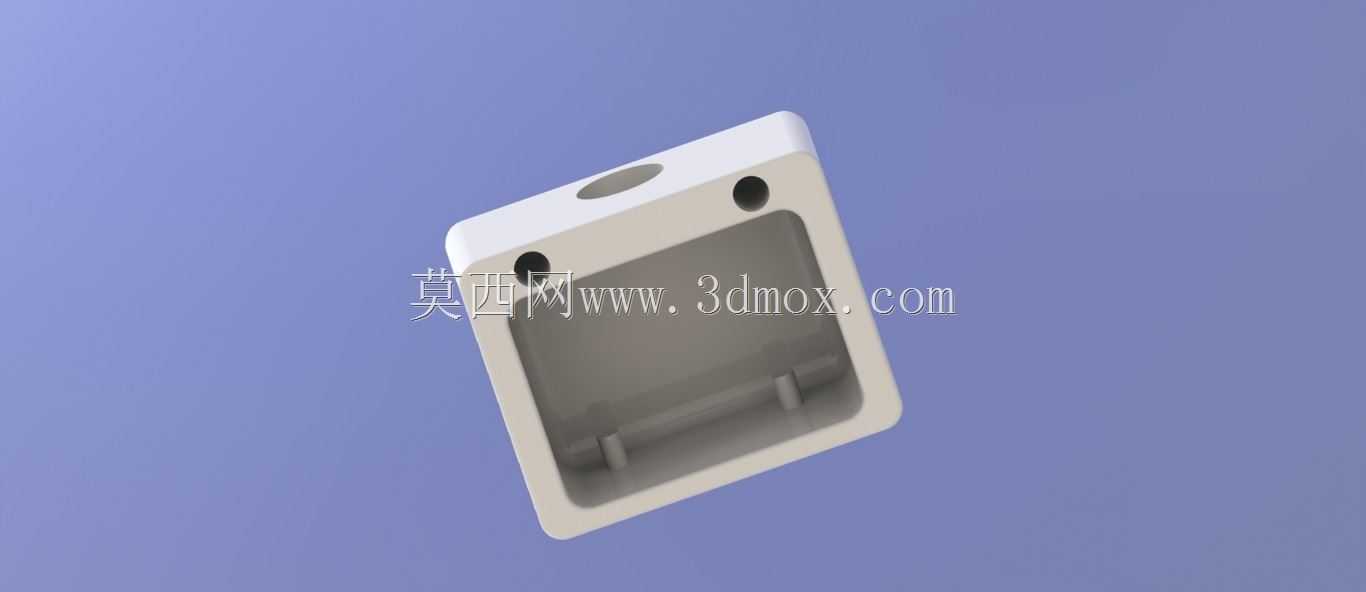

　　日常办公与工业数据采集场景里，外置读卡器始终是跨介质数据传输的高频使用配件，不同于板载集成式读卡模块，分体结构的外置读卡器需要兼顾手持操作的握持手感、桌面放置的稳定性，以及插接存储卡时的结构强度，避免频繁插拔带来的壳体开裂、接口松脱问题。这套结构设计将整体拆分为主壳体、尾盖、内置读卡模组固定座三个核心部件，主壳体采用圆角长方体的基础轮廓，所有棱边做R2.5的圆弧过渡，既消除注塑成型后的锐边毛刺，也能在手持插拔时贴合指腹弧度，长时间操作不会产生硌手的触感。主壳体的内腔预留了标准USB公头的伸出空间，接口位置做了0.8mm的加厚凸台，当USB插头插入主机端口时，凸台端面可以贴合主机外壳平面，抵消插拔过程中产生的侧向弯矩，

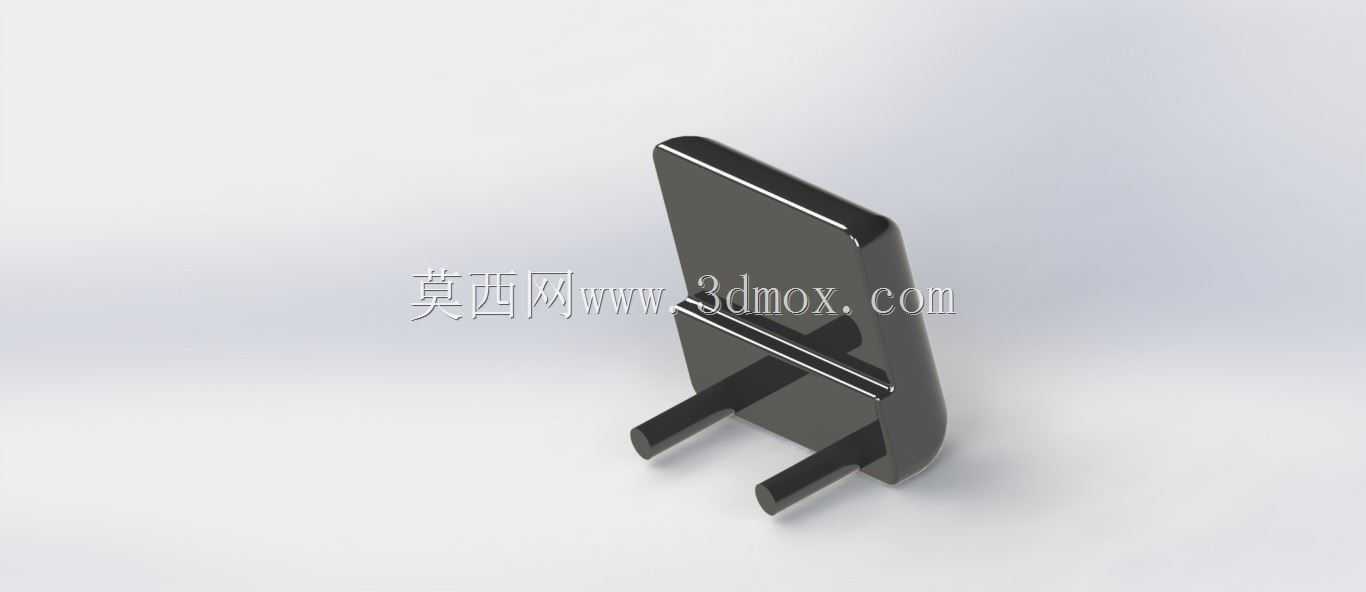

　　避免接口根部的PCB板受外力出现焊盘脱落的问题。尾盖部分采用侧向卡扣与主壳体连接，卡扣的配合间隙控制在0.1mm，既保证装配后无明显拼缝，也能在后期维修更换内部元件时，无需借助专用工具即可徒手拆开，卡扣的卡合深度设计为1.2mm，兼顾连接强度与拆卸便利性，不会因为日常轻微磕碰出现尾盖脱落的情况。内置的读卡模组固定座设计了两个定位柱，与主壳体内腔的定位孔过盈配合，过盈量控制在0.05mm，装配时可以直接将模组压入到位，不需要额外打胶固定，减少装配工序的同时，也能避免胶体溢到金手指位置导致的接触不良问题。固定座上还预留了存储卡插入口的导向斜面，斜面倾角为15度，当用户插入存储卡时，即使存在一定的位置偏差，也能顺着斜面滑入卡槽，

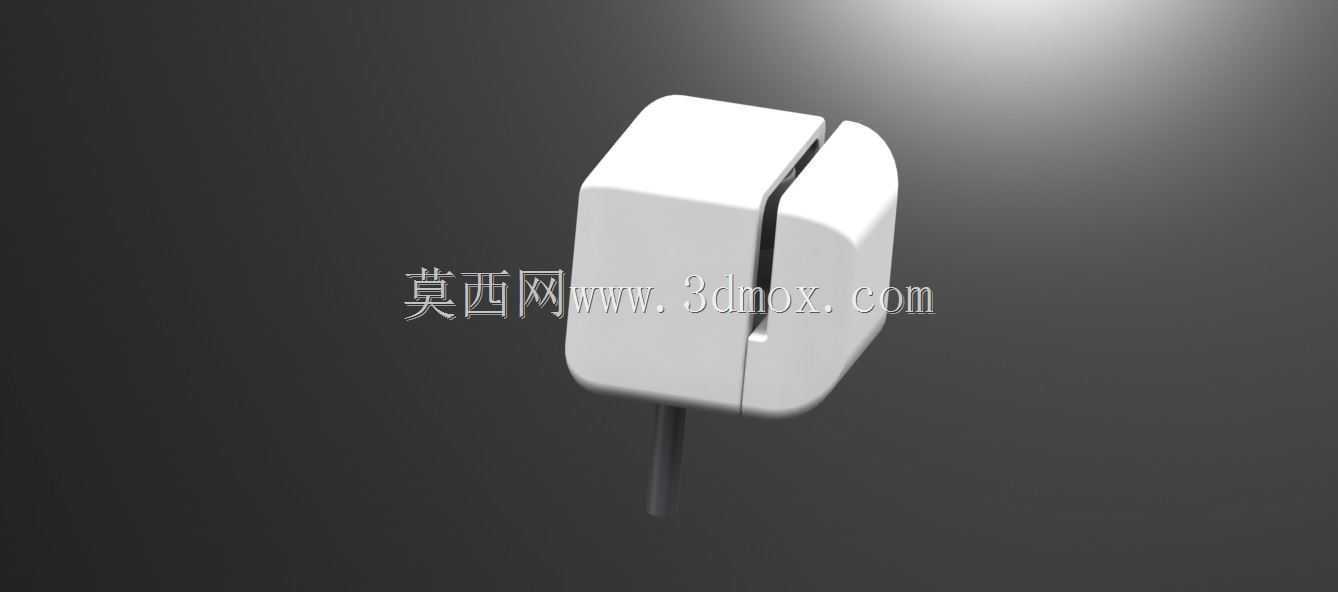

　　避免硬插导致的卡槽针脚弯折。考虑到桌面放置的使用场景，主壳体的底部做了0.3mm的微凸平面，放置在光滑桌面时可以形成稳定的支撑面，不会因为线材拖拽出现滑动移位。整体外形的长宽高尺寸控制在65mm×22mm×12mm，这个尺寸边界既可以容纳全尺寸的SD卡与TF卡双读卡模组，也不会因为体积过大占用过多桌面空间，放入随身公文包或者工装口袋时也不会产生明显的异物感。结构设计阶段特意将壁厚统一设置为1.8mm，这个壁厚对于常用的ABS注塑材料来说，既可以保证壳体的结构强度，在1.2米高度自由跌落至水泥地面时不会出现壳体碎裂，也能避免壁厚过大导致的注塑缩痕、成型周期过长的问题。主壳体与尾盖的分型面设置在侧面棱边位置，分型线顺着圆弧过渡，

　　注塑成型后经过简单的飞边处理即可做到肉眼几乎不可见，提升外观的整体质感。USB接口的金属外壳与主壳体之间预留了0.2mm的间隙，避免注塑件的尺寸公差导致金属外壳装配时出现顶白、应力开裂的问题。在插拔寿命的结构考量上，内部卡槽的位置与外壳插入口的同轴度公差控制在0.1mm以内，保证存储卡每次插拔都能垂直进入卡槽，减少针脚的侧向受力，按照日常使用频率计算，这套结构可以满足至少一万次的插拔寿命要求，完全覆盖普通办公与工业现场采集的使用周期。另外，尾盖的外侧做了微弧面的造型，当用户需要拔出读卡器时，拇指按压在尾盖弧面上可以获得足够的摩擦力，不需要过度用力即可顺利从主机端口拔出，避免因为打滑导致的设备掉落。
