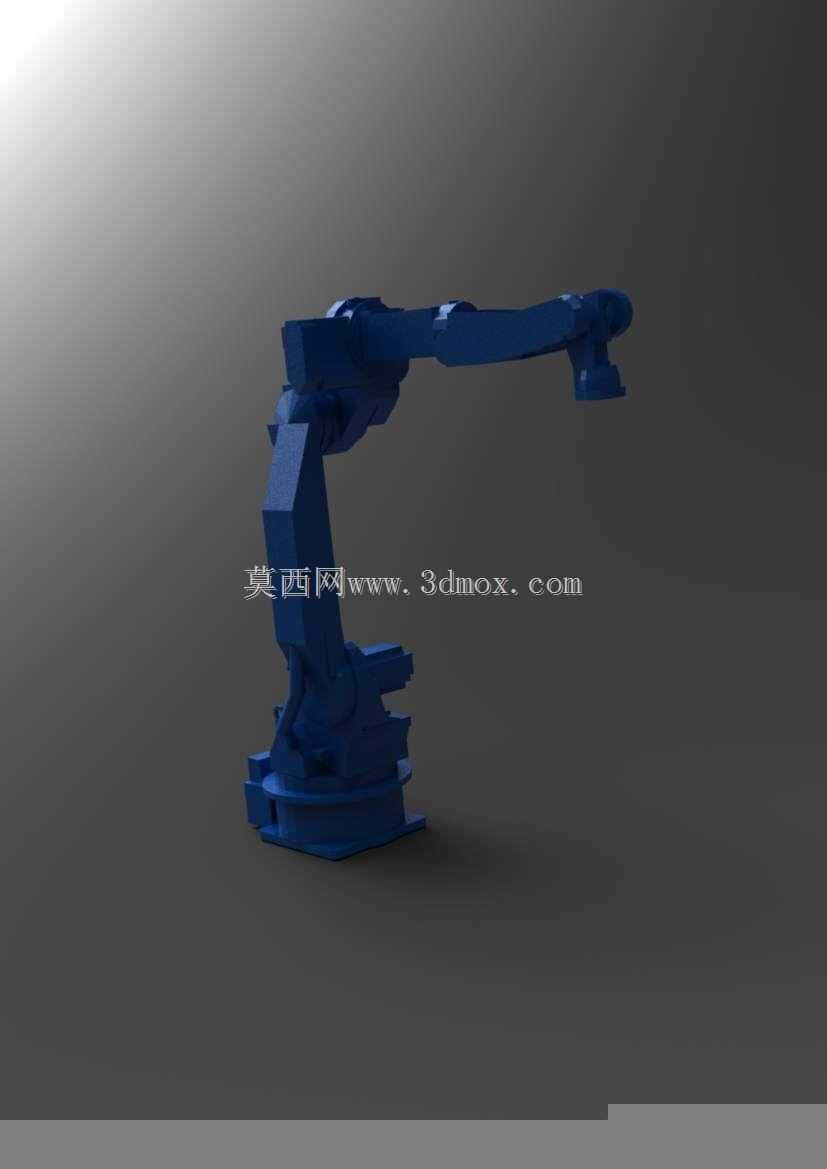

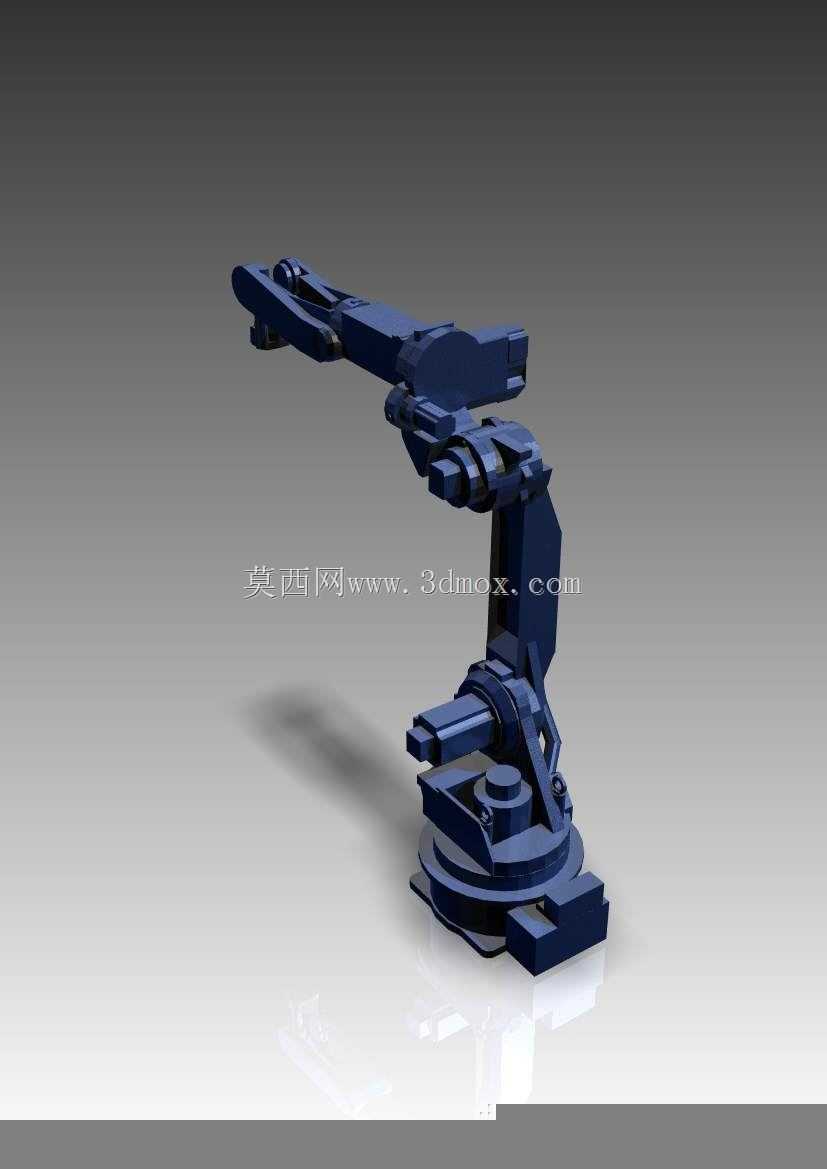

多关节工业机械臂结构三维设计

　　这款多关节串联机械臂的结构设计，核心面向3C电子装配、小型零部件上下料、焊接工位辅助等紧凑空间作业场景，在做结构排布时优先考虑了作业半径与底座安装空间的平衡，底座采用方形法兰安装结构，安装孔位围绕回转中心均匀排布，可直接固定在设备机架、地面预埋板或者移动AGV平台上，安装边界预留了足够的管线排布空间，避免关节回转时拖拽磨损动力线缆与信号控制线。从实际作业需求出发，臂体的关节配置采用六自由度串联布局，腰部回转关节承担水平方向的角度调整，大臂俯仰关节负责垂直方向的高度抬升，小臂俯仰与回转关节配合末端法兰的姿态调整，可覆盖半径内无死角的作业点位，末端法兰预留了标准安装接口，可快速适配夹爪、焊枪、吸盘、打磨头等不同执行端，

　　适配不同工序的快速换型需求。设计过程中针对关节传动的刚性做了专项优化，每个关节的传动副都做了受力路径的最短化处理，大臂与小臂的壳体采用一体化加强筋布局，在保证整体结构刚性的前提下尽可能降低臂体自重，减少关节电机的负载冗余，提升高速运动下的动态响应速度，避免臂体末端出现过大的振动偏移，保证作业精度。在安装尺寸的考量上，底座的安装面做了平面度公差要求，保证回转关节的安装基准精度，臂体完全收拢时的整体外轮廓尺寸适配常见的设备安全防护门宽度，无需拆解即可完成整臂的进场安装，各关节的限位结构做了物理硬限位与软件软限位的双重设计，避免运动过程中出现臂体碰撞干涉，同时在关节壳体的外侧预留了传感器安装位，可加装位置检测、碰撞检测等传感元件，

　　满足不同自动化产线的安全配置需求。从结构细节来看，各关节的走线采用内部中空走线方案，所有线缆从底座进线口进入后，通过各关节的中空轴内部延伸至末端执行端，外部无裸露线缆，既避免了生产现场的焊渣、切削液、粉尘对线体的侵蚀，也防止运动过程中线缆与周边设备发生勾挂，提升设备长期运行的稳定性。臂体的关节连接处做了密封结构设计，可阻挡车间内的粉尘、水汽进入关节内部，保护内部的传动部件与驱动元件，适配多粉尘、轻度潮湿的生产车间环境，无需额外加装复杂的外防护结构即可稳定运行。在运动性能的匹配上，各关节的转动角度范围经过反复校核，大臂俯仰角度覆盖从底座平面到垂直向上的全区间，小臂可配合大臂完成低位取件、高位放件的动作切换，

　　末端关节可实现360度回转调整，满足复杂姿态的作业需求，比如在装配工位可调整末端角度完成倾斜孔位的零件装配，在焊接工位可调整焊枪角度贴合复杂焊缝的走枪轨迹。针对日常维护的需求，各关节的端盖都采用快拆结构设计，无需拆解整个臂体即可完成传动部件的润滑、检测与易损件更换，降低后期运维的时间成本，底座侧面预留了电气接口的安装位，动力、通讯、气源接口集中排布，现场接线时可快速完成对接，减少安装调试的工作量。
