双孔平置式传动连杆结构设计

　　这类带双铰接孔的长条连杆构件，是平面连杆传动系统里最基础也最常用的传力单元，在轻工输送线的摆料机构、农用机具的仿形行走结构、小型自动化设备的间歇摆臂组件里都能见到它的身影，核心作用是在两个固定回转铰点之间传递既定轨迹的往复运动，把主动件的旋转或摆动输出，转化为从动端符合设计要求的位移路径，相比齿轮、带轮这类传动件，连杆构件的加工门槛更低、安装容错空间更大，在低速重载、对传动精度要求不是极端严苛的工况下，使用寿命和维护成本都有明显优势。

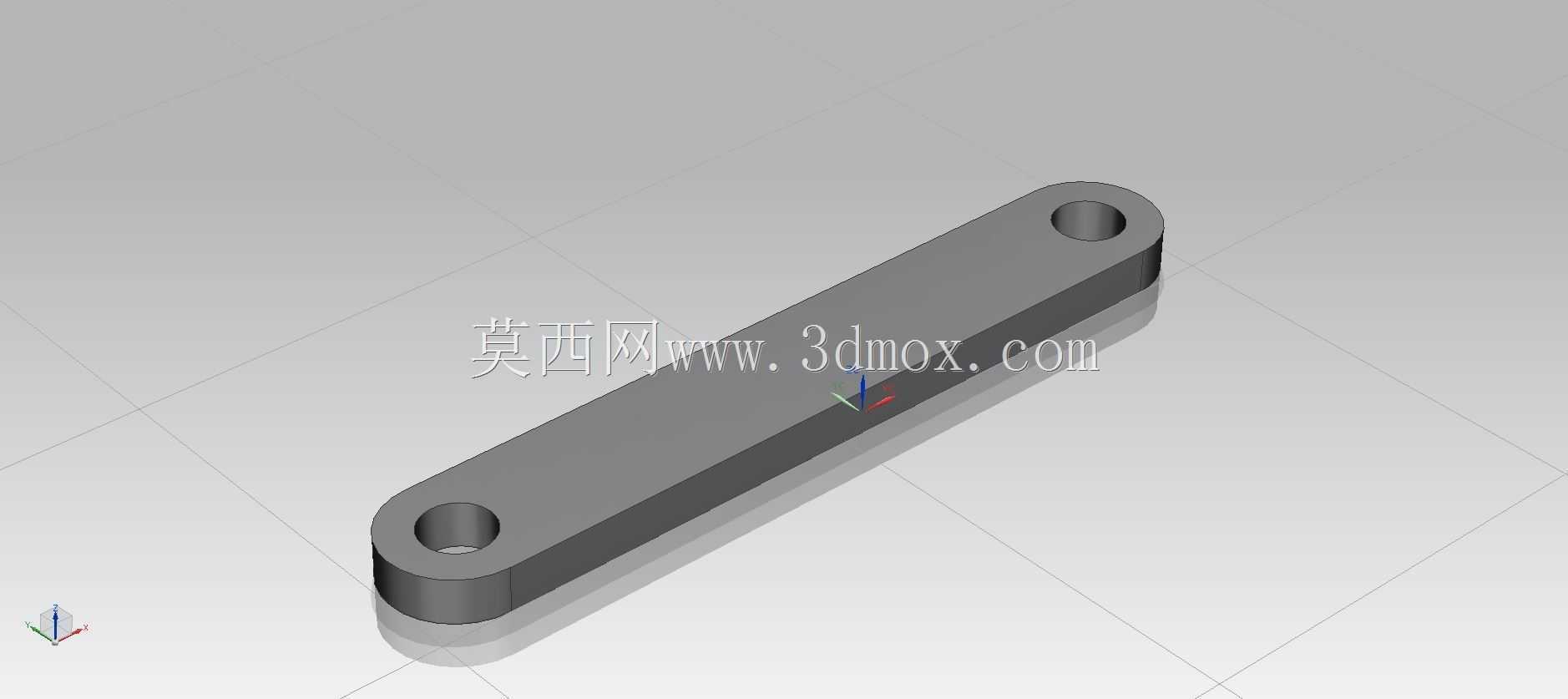

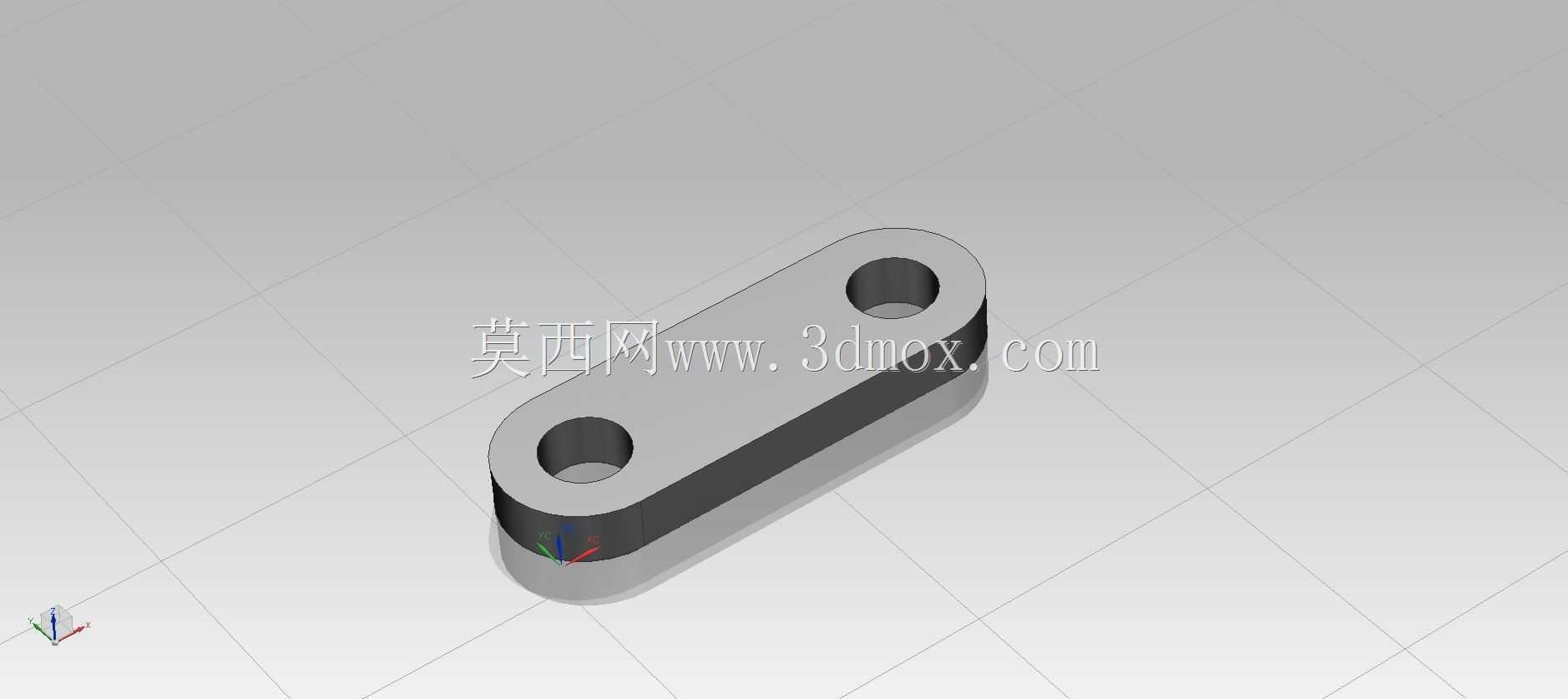

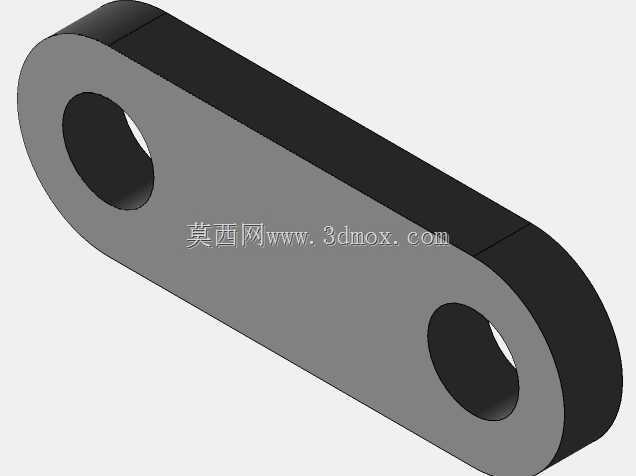

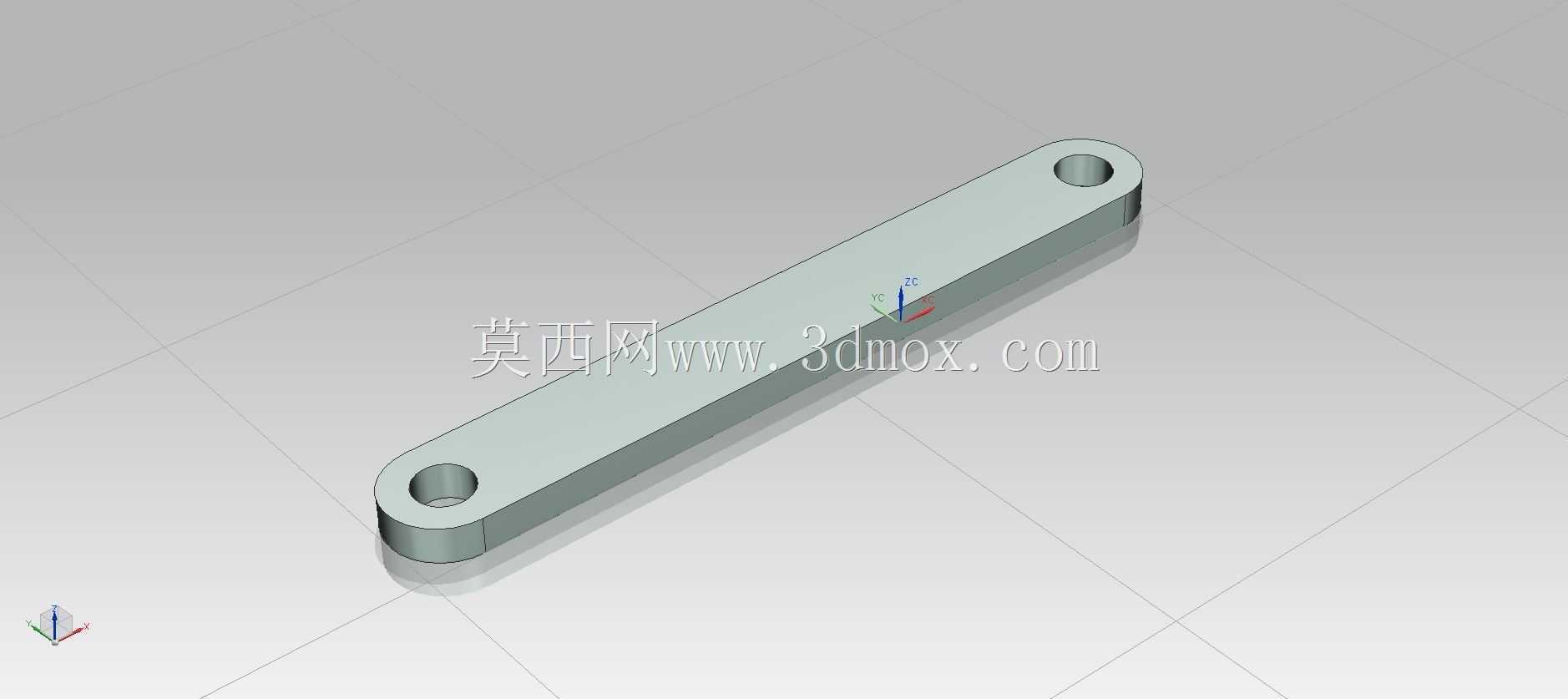

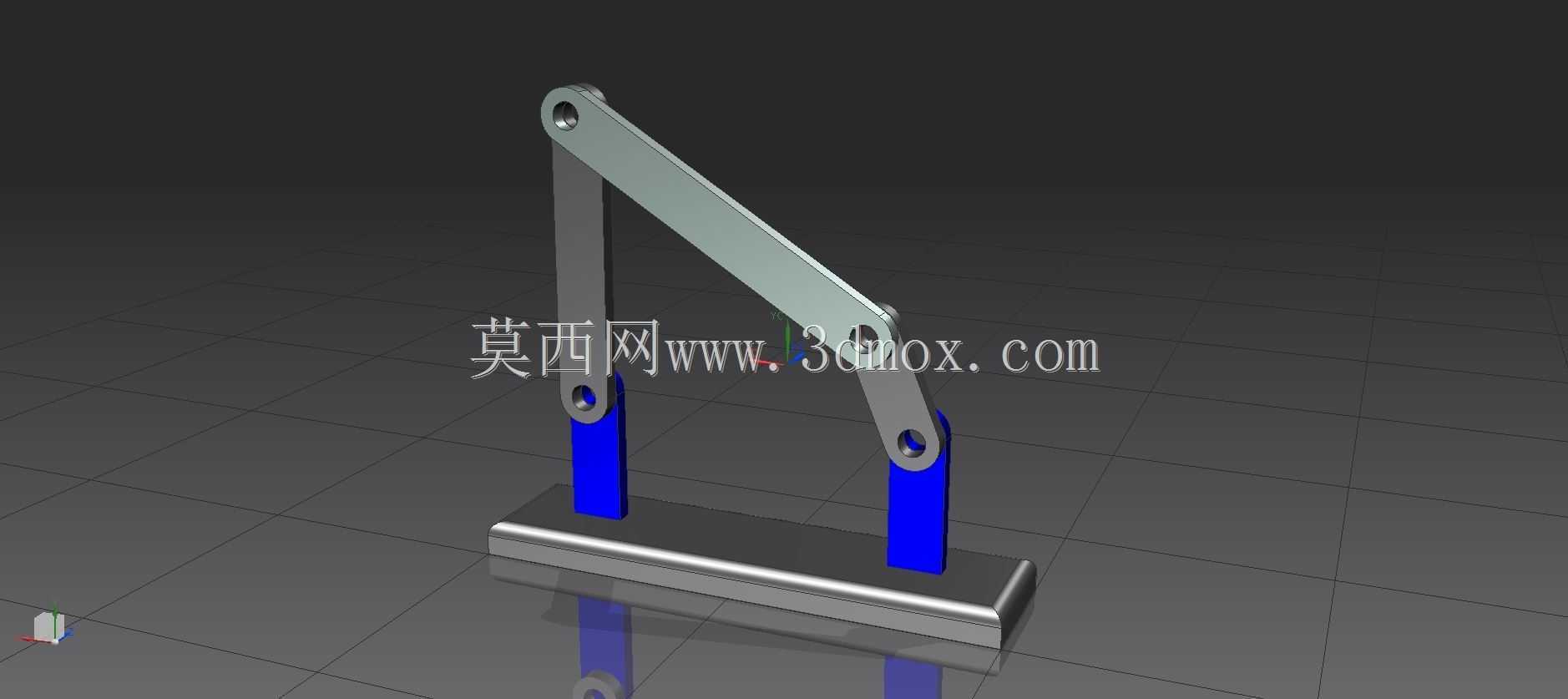

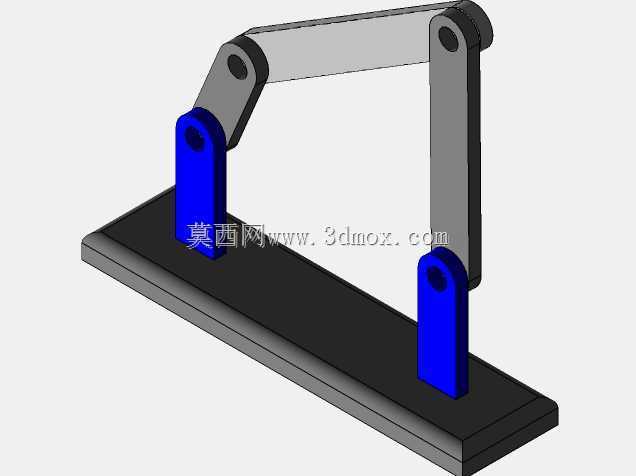

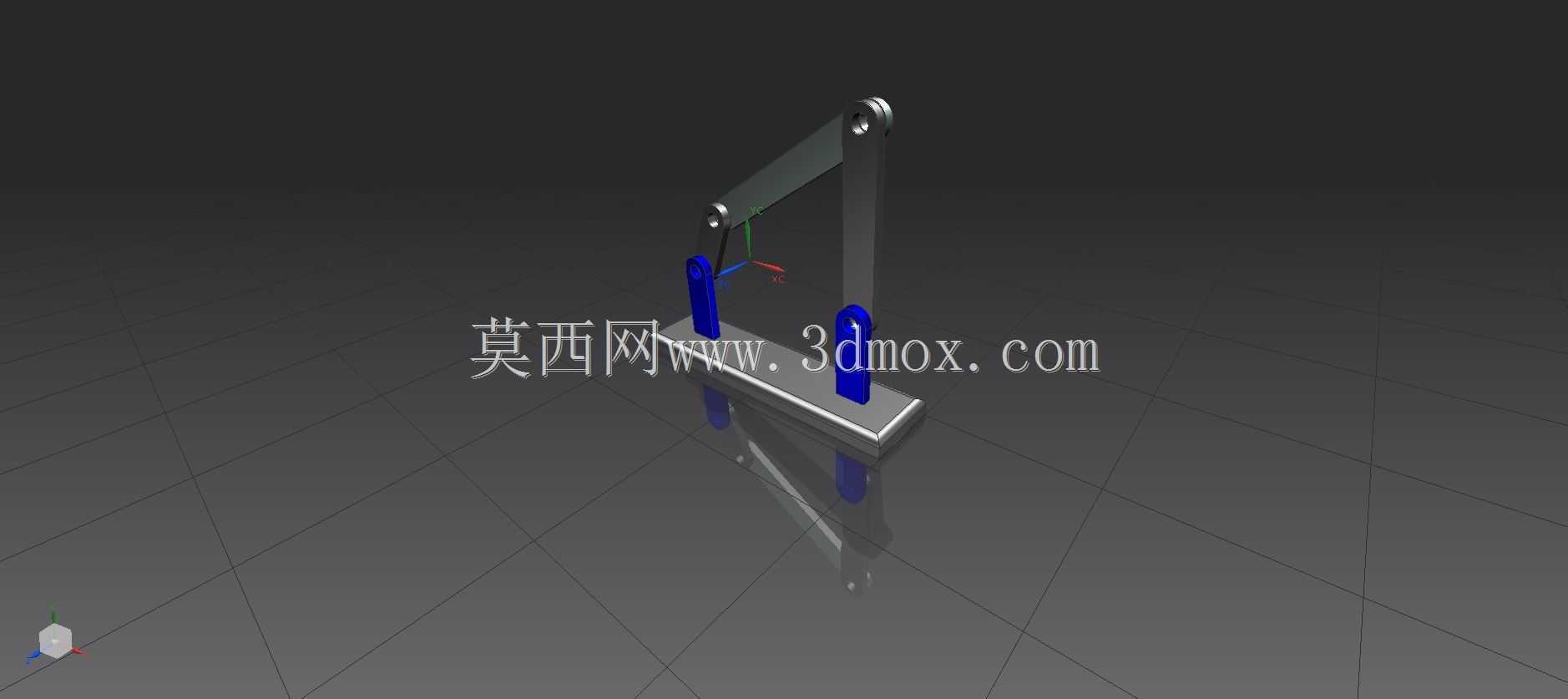

　　从实际使用场景来看，这类连杆最常搭配曲柄、摇杆构件组成完整的四连杆运动副，比如在小型物料分拣设备的拨料摆臂上，连杆两端分别连接驱动曲柄和末端拨杆，电机带动曲柄做整周旋转时，连杆会带动拨杆按照预设的圆弧轨迹完成往复拨料动作，不会出现带传动打滑、链传动跳齿的问题；在农用小型作业机具的地轮仿形结构里，这类连杆作为连接机架和仿形轮的支撑传力件，能够随着地面起伏带动仿形轮上下浮动，保证作业端始终保持稳定的工作高度，遇到硬质石块冲击时，连杆本身的刚性结构也能承受瞬时的冲击载荷，不会轻易出现形变失效。

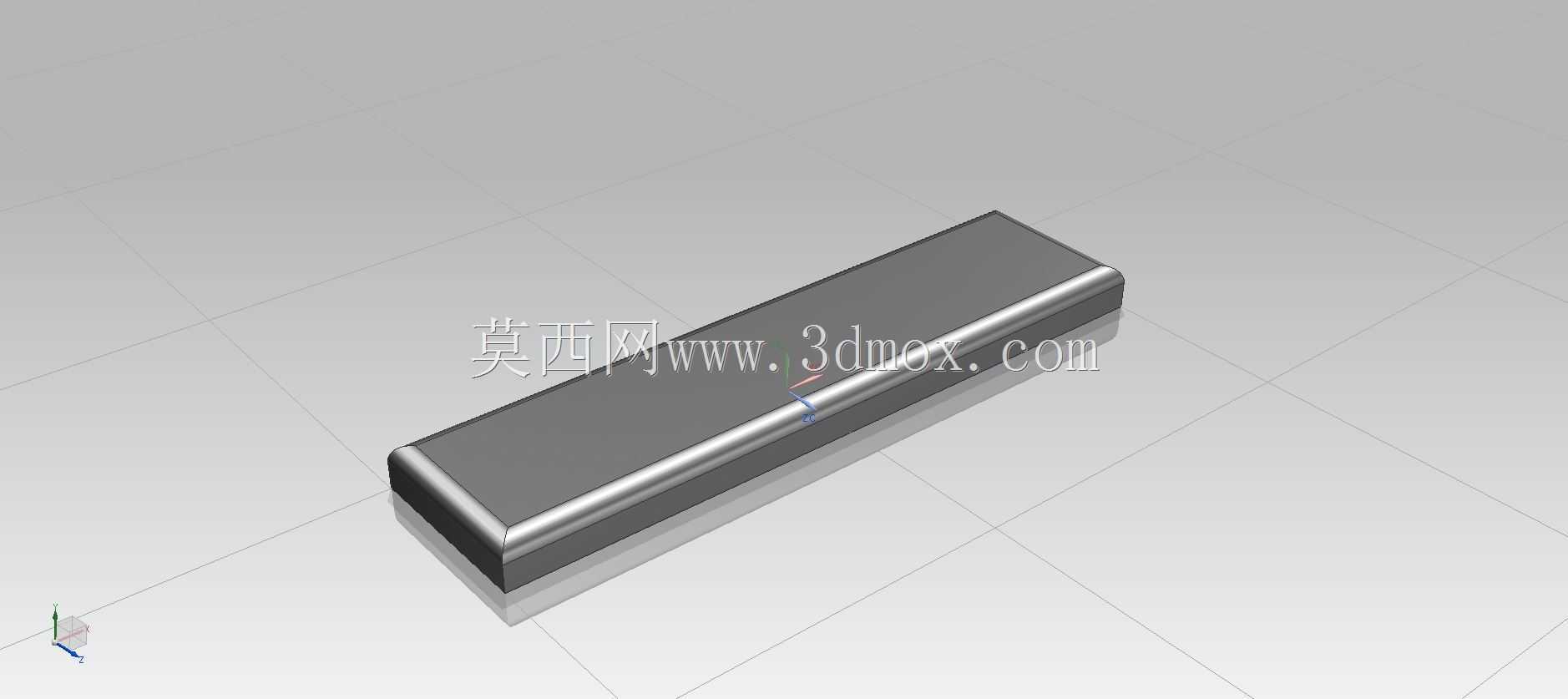

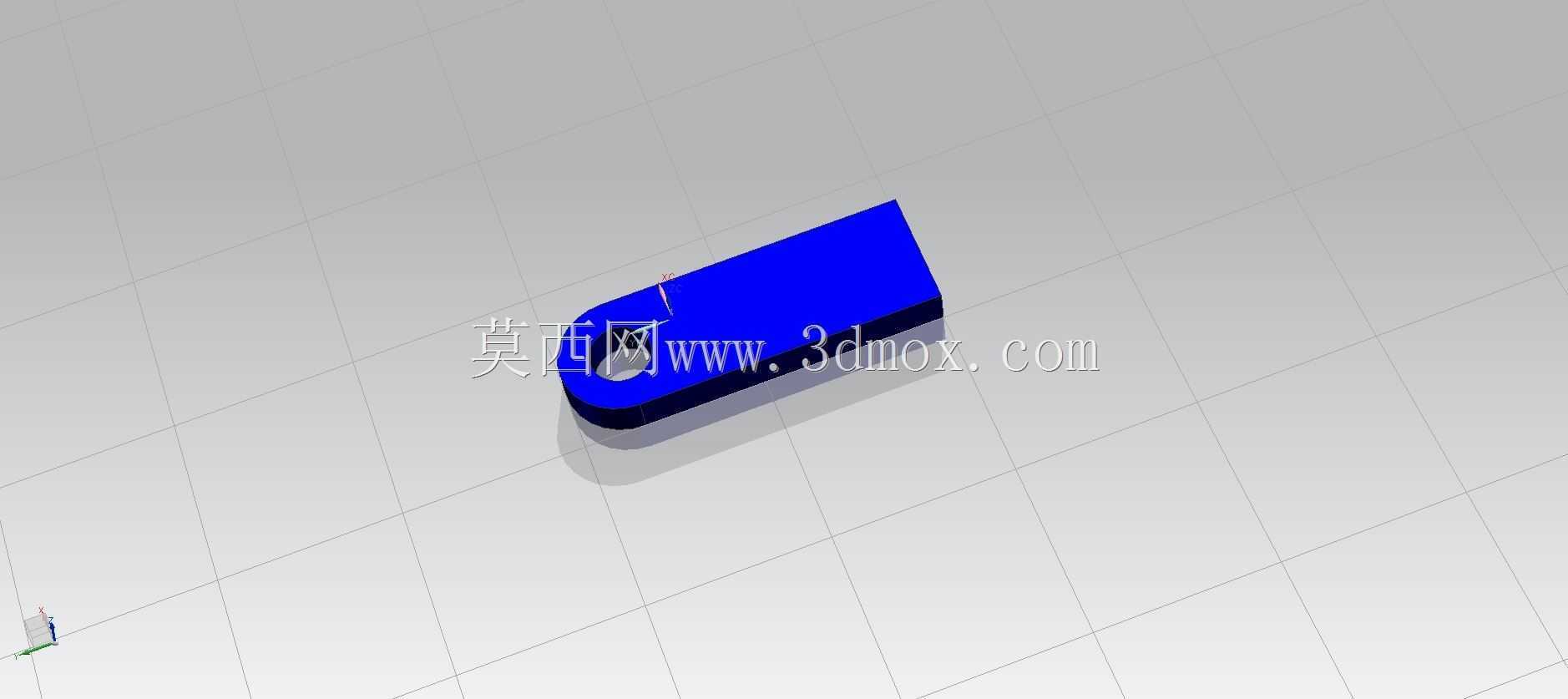

　　设计这类连杆构件的时候，首先要敲定的是两端铰接孔的中心距，这个尺寸直接决定了整个连杆机构的运动行程，中心距偏差超过0.1mm就可能导致整个机构出现卡滞、运动轨迹偏移的问题，所以建模时首先要根据机构的运动学仿真结果，锁定两个孔的中心距尺寸，再根据传递的扭矩大小核算杆身的截面尺寸——如果传递的载荷较大，杆身的厚度和宽度就要相应加大，避免长期受交变载荷出现杆身弯曲变形；如果是轻载高速的工况，杆身可以在保证刚性的前提下做适当的减重处理，降低运动过程中的惯性冲击。两端的铰接孔需要和配套的销轴、铜套做公差匹配，通常孔的公差带选H7，既能保证销轴转动灵活，又不会出现过大的配合间隙导致运动冲击，孔的端面要和孔轴线保持严格的垂直，否则安装后会出现别劲的问题，加速铰接副的磨损。

　　从安装边界来看，这类连杆的安装空间要预留足够的摆动余量，杆身的宽度方向不能和周边的固定构件发生运动干涉，因为连杆在做往复摆动的时候，杆身会扫过一个扇形的空间，设计时要提前做运动干涉检查，确认整个运动行程里杆身和周边的机架、其他传动构件都保持至少2mm以上的安全间隙。杆身的厚度要和配套的铰接支座开口宽度匹配，不能过厚导致装不进支座，也不能过薄导致铰接处出现轴向窜动。两端铰接孔的深度要和销轴的长度匹配，保证销轴安装后能够用开口销或者卡簧可靠锁定，避免设备运行过程中销轴脱出引发设备故障。

　　从功能特性上来说，这类平置式连杆的结构没有多余的复杂曲面，加工时只需要通过铣削加工杆身轮廓，再钻镗两端的铰接孔即可，不需要特殊的加工设备，普通的数控铣床甚至普通铣床配合钻床就能完成加工，量产时的加工效率很高，成本也容易控制。杆身的平面结构也方便安装感应挡片，在需要做位置检测的自动化设备上，可以直接在杆身对应位置固定位置检测挡片，配合机架上的接近开关就能实现运动位置的信号反馈，不需要额外设计复杂的安装支架。另外这类连杆的受力方向主要沿杆身轴线方向，只要材料选型匹配，正常工况下的疲劳寿命很长，日常维护只需要定期给两端铰接孔加注润滑脂，检查销轴的磨损情况即可，不需要频繁更换构件。

　　建模过程中要注意杆身和铰接孔衔接处的圆角处理，不能出现尖锐的直角过渡，否则在交变载荷作用下，直角处会出现应力集中，长期运行容易在过渡位置产生疲劳裂纹，通常过渡圆角的半径不小于杆身厚度的十分之一，能够有效分散应力，提升构件的抗疲劳性能。杆身的棱边要做倒角处理，避免安装和维护过程中划伤操作人员，也能去除加工产生的毛刺，保证构件的装配精度。如果是用于有腐蚀环境的工况，还可以在杆身表面做氧化或者喷塑处理，提升构件的防锈耐腐蚀能力，延长在潮湿或者有腐蚀性介质环境下的使用寿命。
