15英寸7辐条乘用车辆钢制轮辋结构设计

　　轮辋作为车辆行走系统的核心承载部件，直接关联轮胎的装配固定、行驶载荷传递以及整车操稳表现，这款15*7规格的轮辋适配胎宽7英寸层级的子午线轮胎，常见于紧凑级家用乘用车、入门级营运车辆的配套与替换场景。在日常行驶工况中，轮辋需要承受垂直方向的整车载荷、加减速过程中的纵向扭矩、转向时的侧向冲击力，还要应对路面颠簸带来的交变应力，因此结构设计阶段需要兼顾强度冗余与轻量化平衡。

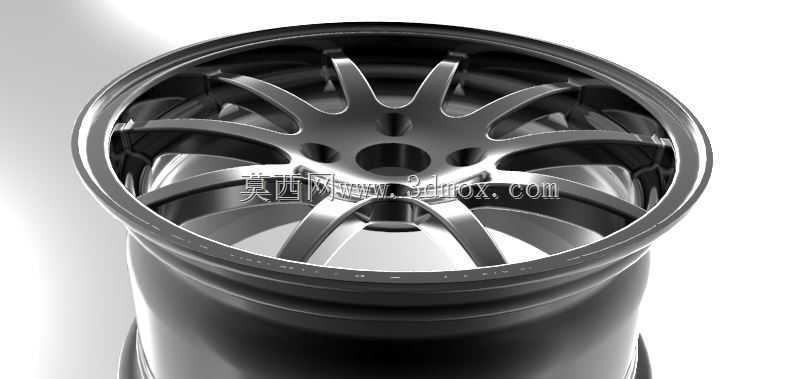

　　从结构设计逻辑来看，这款轮辋采用多辐条对称布局，7根辐条沿轮心周向均匀分布，每根辐条的截面从中心安装盘位置向轮缘方向逐步收窄变厚，这种变截面设计一方面可以在辐条根部（应力集中高发区域）保留足够的材料厚度，抵抗螺栓预紧力与行驶载荷叠加产生的复合应力，另一方面在辐条外侧区域通过优化截面形状减少非必要材料堆积，降低整体转动惯量，提升车辆加速与制动的响应效率。中心安装区域设置了对应螺栓孔位的凸台结构，凸台平面经过平整度校核，保证与轮毂轴承安装法兰面的贴合率，避免安装后出现轮辋端面跳动超差的问题，螺栓孔的位置度公差严格控制在装配要求范围内，防止装车后出现高速抖动的现象。

　　轮辋的轮缘部分采用标准的深槽轮辋轮廓，符合乘用车轮胎装配的通用尺寸规范，胎圈座位置的角度与表面粗糙度经过针对性设计，既可以保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶时出现轮胎滑转、漏气的问题，又能在轮胎拆装作业时提供足够的操作空间，降低维修更换的操作难度。轮辋的气门嘴孔位置设置在两辐条之间的平缓区域，避开应力集中的辐条根部，同时预留了足够的气门嘴安装与充气操作空间，适配常规的卡扣式橡胶气门嘴与金属气门嘴安装需求。

　　在安装边界层面，这款轮辋的中心孔直径、螺栓孔分布圆直径、螺栓孔尺寸都对应特定车型的安装参数，设计阶段需要严格核对与车辆轮毂轴头、制动系统的间隙关系，确保装车后不会与制动卡钳、防尘罩等周边部件发生运动干涉；轮辋的偏距参数经过匹配计算，保证轮胎安装后整车轮距处于设计合理区间，避免轮胎与翼子板、悬架部件在转向、颠簸工况下发生剐蹭。

　　从实际使用场景出发，这类钢制轮辋相比同尺寸铝合金轮辋具备更好的抗冲击韧性，在遭遇路面坑洼、硬物撞击时更不容易出现脆性开裂，适合复杂路况下的使用需求，同时制造成本更低，在车辆出厂配套、售后替换市场都有广泛的应用空间。设计过程中需要针对轮辋的径向疲劳、弯曲疲劳性能进行仿真校核，模拟不同载荷工况下的应力分布，对局部应力过高的区域进行圆角过渡、壁厚调整优化，避免应力集中导致的早期疲劳失效；轮辋的表面处理需要考虑防腐蚀需求，通过电泳、喷塑等工艺提升耐锈蚀能力，适应雨雪天气、融雪剂侵蚀等复杂使用环境。

　　在三维建模过程中，需要重点还原轮辋的各部位曲面过渡关系，尤其是辐条与轮盘、轮辋本体连接位置的圆角特征，这些细节直接影响后续有限元分析的结果准确性；轮辋的轮缘、胎圈座等与轮胎配合的工作面需要严格按照行业标准尺寸建模，保证后续装配干涉检查、工程图输出的尺寸精度，为后续的工艺编制、模具开发提供准确的三维数据支撑。
