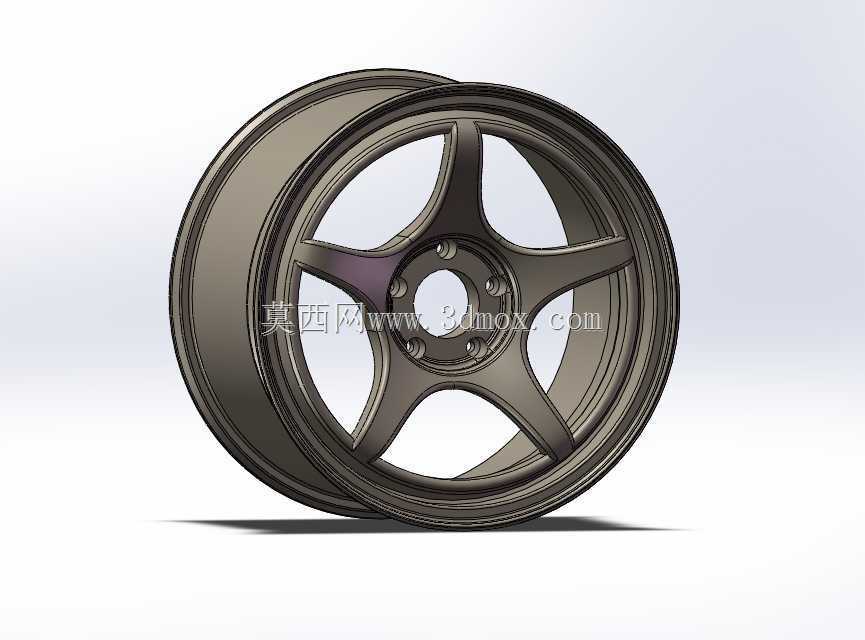

五辐改装汽车轮毂三维结构设计

　　这款五辐结构的汽车改装轮毂，主要面向民用乘用车改装场景，适配多数紧凑型、中型家用轿车及入门性能车的换装需求，在日常街道行驶、轻度赛道体验场景下均可满足使用要求。从结构设计逻辑来看，五辐的辐条布局并非单纯追求外观运动感，每根辐条的截面采用变厚度设计，靠近轮心安装座的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄，这种渐变结构可以在轮心承受车辆载荷、传递驱动力矩时，将应力均匀分散到整个轮辋圈体上，避免应力集中导致的辐条断裂风险，同时相比等厚度辐条设计，能在保证结构强度的前提下降低整体自重，减少簧下质量，提升车辆悬架的响应速度。轮心位置的安装孔位按照常规乘用车的PCD节圆尺寸排布，中心定位孔的公差设计采用过渡配合标准，

　　安装时可与车辆轴头紧密贴合，避免高速行驶时出现车轮抖动问题，孔位周边设计有凸起的加强凸台，分散螺栓紧固时的压应力，防止长期使用后安装位出现压溃变形。轮辋部分采用深槽式结构设计，符合无内胎轮胎的装配要求，轮缘位置做了加厚处理，应对车辆过弯时轮胎侧偏带来的侧向载荷，同时避免路边停靠时剐蹭路肩造成轮辋边缘变形，轮辋内部的气门嘴安装位预留了标准尺寸的通孔，适配常规通用型气门嘴的安装，无需额外打孔修改。辐条背面做了内凹的减重槽设计，在不降低辐条抗弯截面系数的前提下，进一步削减非受力区域的多余材料，同时预留了刹车系统的避让空间，可容纳更大尺寸的改装刹车卡钳与刹车盘，满足用户升级制动系统的改装需求。整个轮毂的外形曲面采用连续顺滑的过渡设计，

　　没有尖锐的棱角结构，一方面降低铸造或锻造加工时的应力集中风险，另一方面也能减少车辆行驶时的空气紊流，降低轮腔内部的空气阻力，同时减少泥水、砂石在辐条缝隙间的附着，日常清洁更加方便。从安装边界来看，这款轮毂的偏距设计兼顾了多数家用车的翼子板间隙，安装后轮胎不会突出翼子板之外，也不会过度向内缩进导致蹭到悬架摆臂或减震器结构，适配范围较广，不需要额外加装法兰盘或者调整轮距即可完成安装。在实际使用场景中，这类轮毂除了满足常规的承载、传力功能外，五辐的开放式结构也能提升刹车系统的散热效率，车辆频繁制动时，行驶气流可以直接穿过辐条间隙带走刹车盘与卡钳产生的热量，降低制动系统的热衰减风险，提升连续制动时的安全性。

　　设计过程中针对辐条与轮辋的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中，经过载荷校核，可承受常规乘用车满载时的垂直载荷，以及急加速、急制动时的冲击载荷，满足日常行驶的强度要求。轮辋的胎圈座位置按照标准轮胎匹配尺寸设计，角度与直径公差严格控制，保证轮胎安装后气密性良好，不会出现慢漏气的问题，同时轮胎拆装时不会损伤胎圈结构。
