双柱定位式机械连接支架结构设计

　　在轻工自动化生产线、小型物料输送架体、实验室检测设备的辅助安装场景中，这类双柱定位式连接支架是十分常见的支撑构件，主要承担两个平行柱体之间的位置锁定、侧向载荷传递以及附属小部件的安装承载作用，区别于常规的平板式连接支架，该结构采用了单侧带凸台的异形主体设计，能够在不额外增加安装垫块的前提下，适配不同直径的柱体对接需求，减少现场装配时的零件种类，降低装配复杂度。

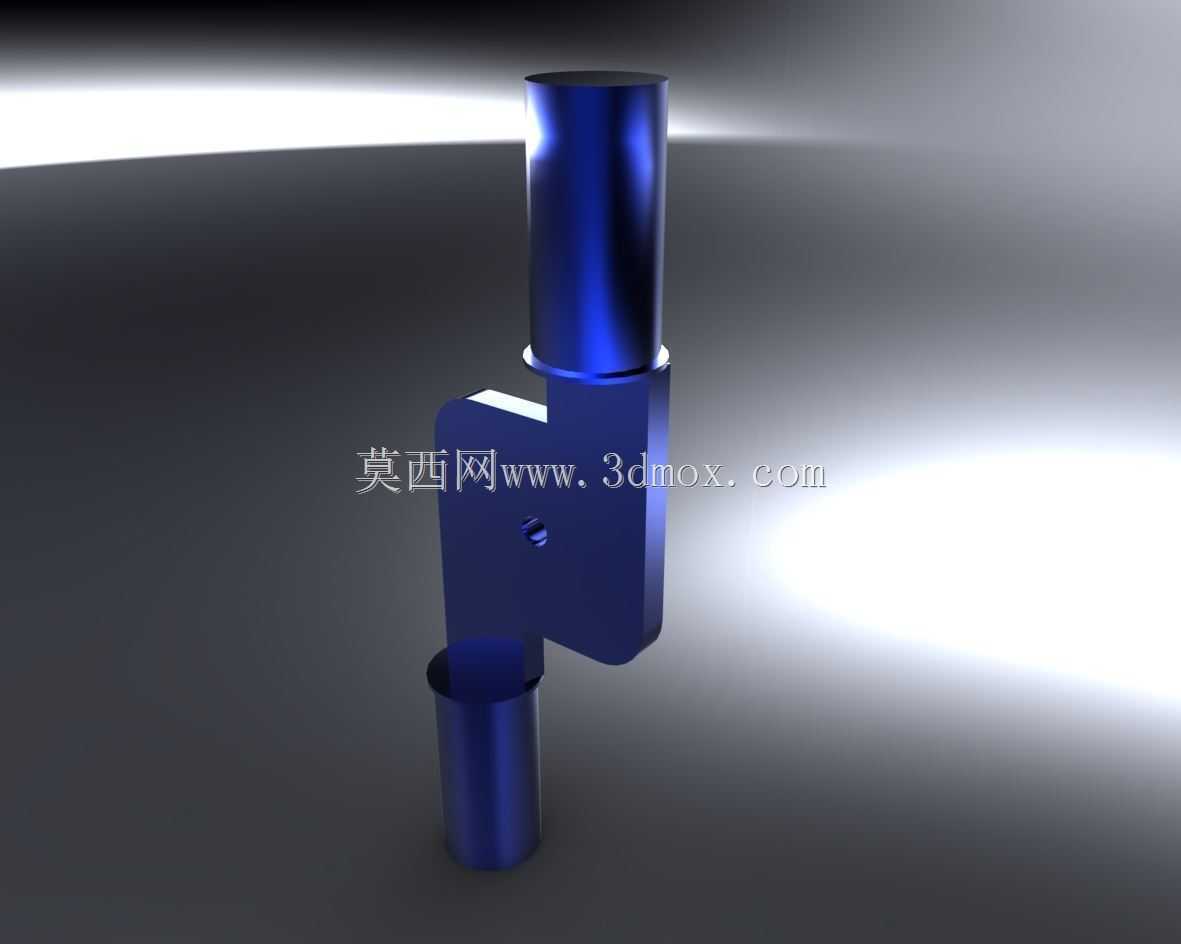

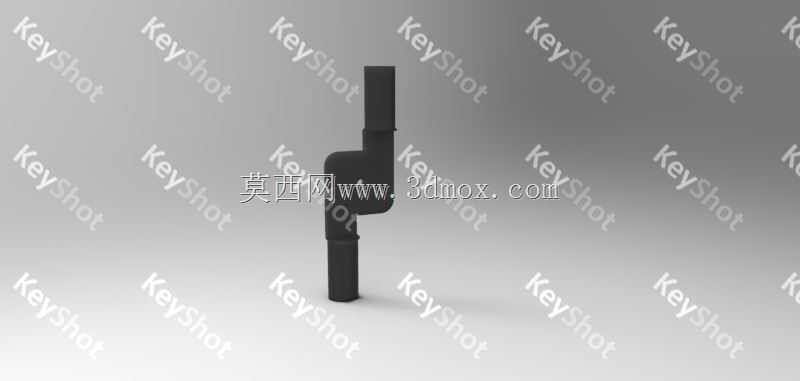

　　从结构功能上看，支架主体的上下两端分别设置了同轴的半包围柱套结构，上柱套直径略小于下柱套，能够分别卡入对应外径的圆柱杆件，柱套与主体连接位置做了圆弧过渡处理，避免应力集中导致的受力断裂，主体侧面预留的小孔为紧定螺钉安装位，装配时将紧定螺钉拧入该孔，端部顶紧内侧柱体表面，即可实现支架与柱体之间的位置固定，防止支架沿柱体轴向滑动或者周向转动，相比传统的抱箍式连接，这种半包围卡接加螺钉顶紧的方式，安装时不需要将柱体端部穿入支架，可在柱体任意位置完成固定，适配已经完成初步组装的架体改造场景，现场调整灵活性更强。

　　设计过程中，主体的侧向凸台结构主要用于拓展安装功能，凸台表面为平整加工面，可直接固定小型传感器、管线夹、行程触发挡片等附属零件，不需要额外在柱体上钻孔攻丝，避免破坏柱体本身的结构强度，同时凸台与主体为一体化成型结构，不存在拼接缝隙，长期受振动载荷作用下也不会出现连接松动的问题。从安装边界来看，支架整体的横向突出尺寸控制在较小范围内，安装后不会占用过多架体周边的操作空间，适合安装在设备内部走线密集、操作空间局促的位置，上下柱套的同轴度公差控制在0.1mm以内，能够保证对接的两根柱体保持平行，避免柱体倾斜导致的架体整体受力不均。

　　实际选型应用时，需要注意支架的柱套内径与待连接柱体的外径配合公差，建议采用间隙配合，间隙量控制在0.05-0.1mm之间，既方便装配时快速卡入，又不会因为间隙过大导致支架固定后出现晃动，紧定螺钉的选型建议采用内六角凹端紧定螺钉，凹端能够在柱体表面压出浅定位坑，进一步提升防松效果，若应用在振动较强的设备场景中，可在紧定螺钉螺纹位置涂抹少量螺纹锁固胶，避免长期振动下螺钉松脱。该支架的主体壁厚经过受力校核，在承受50N以内的侧向静载荷时，变形量不超过0.02mm，能够满足大多数小型辅助构件的承载需求，不适合作为主承重支撑件使用，若需要承载更大载荷，可对应增加主体壁厚或者更换更高强度的加工材质。

　　从加工工艺角度看，该结构若采用金属材质加工，可选择圆钢铣削成型或者压铸成型工艺，压铸成型适合批量生产，加工成本更低，一致性更好，铣削加工适合小批量定制场景，可灵活调整柱套内径、凸台尺寸等参数；若采用工程塑料材质加工，可选择3D打印或者注塑成型，适合载荷更小、对防腐有要求的应用场景，比如化工检测设备内部的架体连接。结构的所有棱边都做了倒角处理，避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命，上下柱套的端面与柱体轴线保持垂直，保证柱体对接后端面贴合平整，不会出现局部应力过大的问题。
