双孔平置式传动连接拉杆结构设计

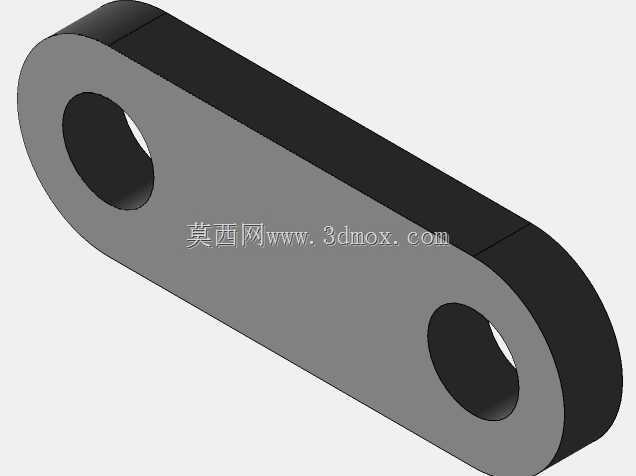

　　在各类连杆传动、铰接支撑的机械结构场景中，这类双孔平置式连接拉杆是应用频次极高的基础受力构件，常见于轻工输送线的张紧调节机构、小型工程机械的联动摆臂组、自动化设备的行程传递单元，甚至部分民用五金的铰接支撑结构中，核心作用是在两个固定铰接点之间传递直线方向的拉压载荷，同时抵消少量安装过程中产生的同轴度偏差，避免硬连接带来的应力集中问题。从结构设计逻辑来看，该构件采用长条形扁平本体设计，两端设置同轴度经过公差约束的贯通圆孔，孔位边缘做了圆弧过渡处理，一方面是为了降低孔位边缘的应力集中系数，避免长期交变载荷下出现孔边开裂的失效问题，另一方面圆弧过渡也能减少装配时与铰接销轴、配套衬套的剐蹭，提升装配顺畅度。本体的厚度与宽度尺寸经过受力校核，

　　在满足额定拉压载荷强度要求的前提下，尽可能做了轻量化的等截面设计，整体没有多余的冗余结构，两个端面采用半圆弧收尾，和端部圆孔保持同心，既减少了构件的整体重量，也避免了尖锐边角在设备运行过程中剐蹭周边管线、操作人员衣物的安全隐患。从安装边界来看，该构件的两个铰接孔中心距是核心安装尺寸，设计时需要匹配对应传动机构的行程要求，孔的内径尺寸适配标准规格的铰接销轴与自润滑衬套，安装时不需要额外做二次加工，直接穿入销轴加装轴向挡圈即可完成固定，本体的厚度方向预留了足够的间隙，不会和相邻的摆臂、机架结构产生运动干涉。在实际工况应用中，这类拉杆承受的主要是沿两孔连线方向的静拉力与少量交变载荷，因此本体的平面度、两孔的平行度都有明确的形位公差要求，

　　建模过程中对孔位的位置度做了严格约束，避免加工后出现孔位偏移导致装配时出现别劲问题，长期运行下加速销轴与衬套的磨损。不同于复杂的异形传动构件，这类平置双孔拉杆的结构看似简单，却是整套连杆机构中保证传动精度的核心基础件，设计时需要根据实际工况的载荷大小核算本体的最小截面强度，同时要考虑铰接点的转动角度范围，确保构件在最大摆角状态下不会和周边结构发生碰撞，两端的孔位深度与本体厚度保持一致，可适配不同长度的销轴安装，也可以根据实际使用需求在孔内加装铜套、含油衬套来降低铰接位置的磨损速率，延长整套机构的维护周期。建模过程中对构件的棱边都做了微小的倒角处理，既符合机械加工的工艺要求，避免加工后出现锋利的毛刺飞边，也能提升构件表面处理时的镀层、涂层附着效果，在有防腐要求的工况下使用时，表面处理后的防护层不容易在棱边位置出现脱落问题。
