带外螺纹安装段的起重吊钩结构设计

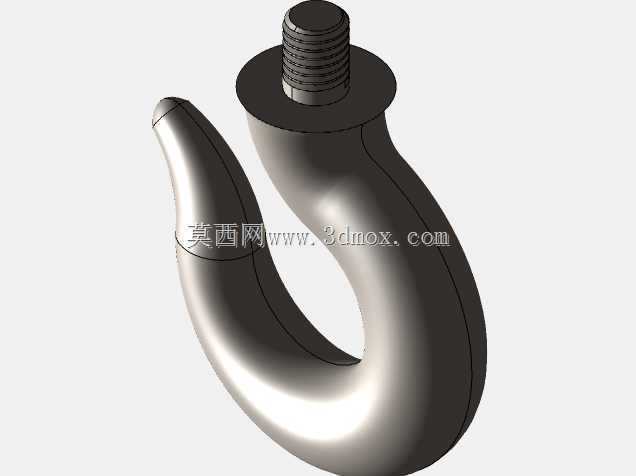

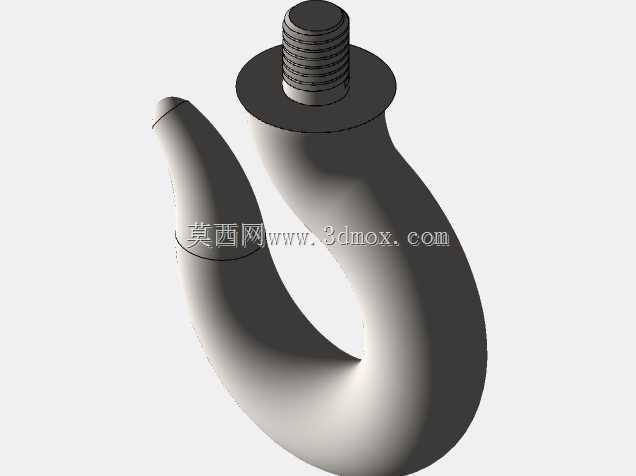

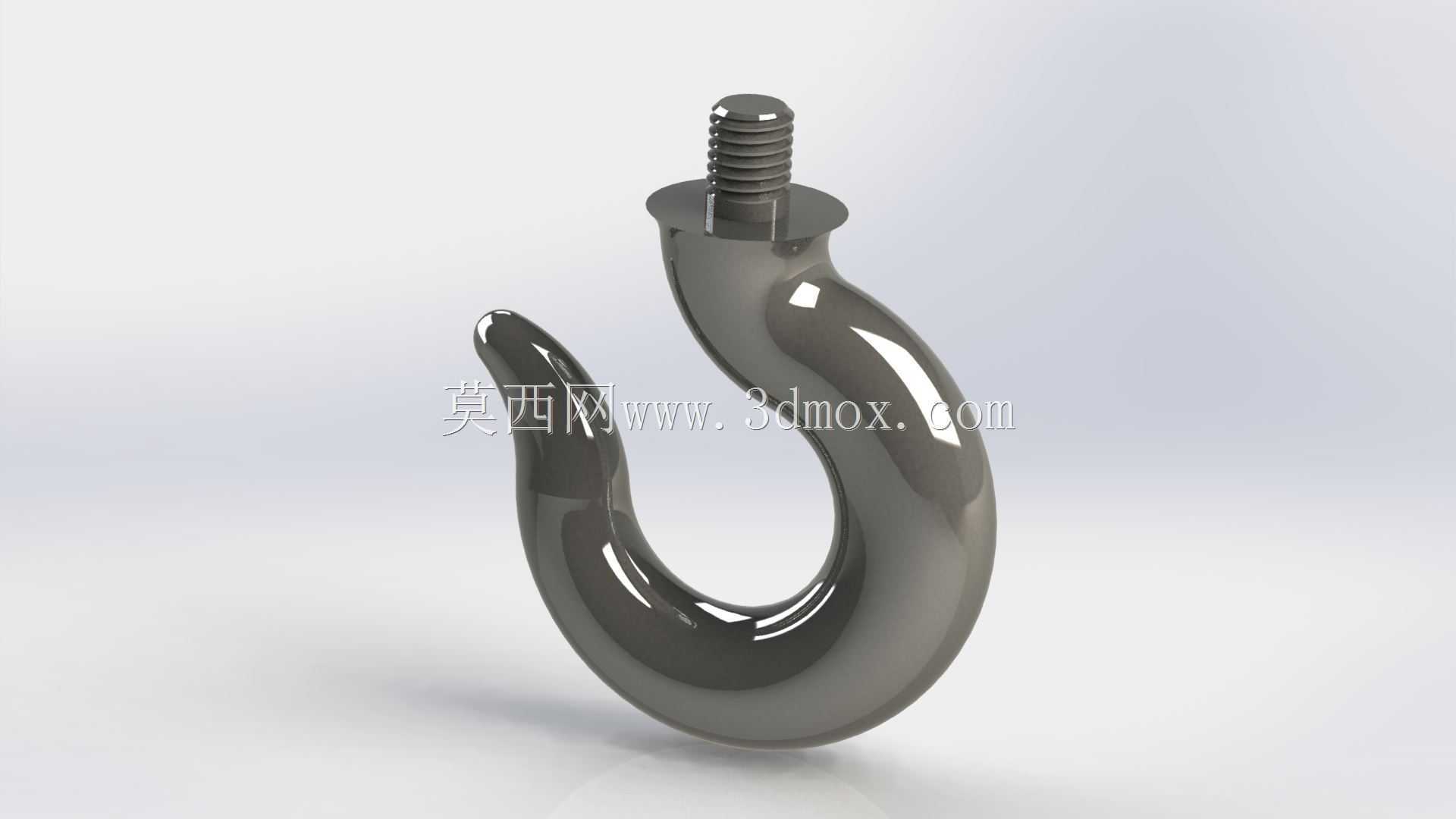

　　在起重作业、物料吊运、工装吊取、生产线工件转序等场景中，吊钩是直接承载被吊物载荷的核心受力构件，其结构合理性直接关系到作业安全与吊装效率。本次设计的吊钩采用顶端外螺纹安装结构，区别于传统吊钩的钩头横梁铰接、销轴连接形式，螺纹段可直接旋入配套的吊具基座、起重葫芦下端连接座或者定制工装的安装螺孔内，安装时无需额外配置销轴、挡板等连接配件，仅需在螺纹配合面涂抹适量螺纹锁固胶，按照对应螺纹规格的拧紧力矩要求完成紧固，即可实现吊钩与上部承载结构的刚性连接，大幅缩减现场安装的配件准备与装配工时。

　　从结构受力逻辑来看，吊钩的钩身采用平滑过渡的大曲率弧面设计，整个钩身截面从螺纹根部的圆柱段开始，向钩尖方向做连续的变截面过渡，没有出现直角转折、截面突变的结构，能够有效避免应力集中问题，在承受额定起重量的静载荷以及起吊过程中的动载荷冲击时，应力流线可以沿着钩身的弧面均匀分布，不会在局部位置出现应力峰值过高的情况。钩尖位置做了向内的收边设计，能够防止吊装过程中吊索、吊环从钩口意外滑脱，同时钩尖端部做了圆弧钝化处理，不会在挂取吊具时割伤钢丝绳、吊装带的纤维层，延长配套吊索的使用寿命。

　　设计过程中首先确定了核心的安装边界尺寸：顶端的外螺纹采用标准公制粗牙螺纹，螺纹段长度预留了足够的旋合深度，保证螺纹连接的强度能够匹配吊钩的额定承载能力，螺纹根部设置了直径略大于螺纹大径的圆形凸台，这个凸台一方面作为安装时的轴向定位面，当吊钩旋入安装座后，凸台端面与安装座的贴合面完全接触，承担轴向的压紧力，避免螺纹段单独承受全部轴向载荷；另一方面凸台可以分散螺纹根部的应力，避免螺纹收尾处的应力集中直接传递到钩身的弯曲段，提升整体结构的抗疲劳性能。

　　钩身的内腔曲率半径经过反复校核，既能够满足常规规格的卸扣、钢丝绳套环、吊装带环眼的挂入需求，又不会因为钩口开度过大导致整体结构尺寸冗余、自重过高。在三维建模过程中，钩身的所有曲面都做了G2连续的过渡处理，不仅是为了外观的流畅性，更重要的是曲面连续能够保证后续如果做有限元受力分析时，网格划分不会在曲面转折处出现畸变，得到的应力计算结果更贴近实际受力状态；同时光滑的曲面在实际生产中，无论是采用锻造后机加工的工艺，还是精密铸造成型工艺，都能够减少加工过程中的应力残留，也方便后续做表面淬火、镀锌等表面处理工序，不会在死角位置残留处理液或者出现镀层不均的问题。

　　从实际使用场景出发，这种螺纹安装式的吊钩非常适合集成在小型起重葫芦、自动化生产线的上下料吊具、车间内的定制工装吊点上，相比传统的铰接式吊钩，它的整体结构更紧凑，安装后不会出现钩身绕销轴横向晃动的问题，在精准吊装的场景下，比如机加工车间内吊装重型工件到机床工作台定位时，吊钩的刚性连接能够减少工件的摆动量，方便操作人员调整工件的装夹位置。同时这种一体式的吊钩结构没有额外的活动铰接部件，日常维护时不需要定期给销轴加注润滑脂，也不用担心销轴磨损、挡板脱落导致的吊钩脱落风险，长期使用的维护成本更低。

　　在尺寸匹配上，设计时充分考虑了与现有标准起重配件的互换性，螺纹规格、凸台安装尺寸都和同吨位级别的传统螺纹吊钩安装尺寸保持一致，用户如果需要替换现有设备上的老旧吊钩，不需要修改上部安装座的结构，直接将旧吊钩旋下，更换该吊钩即可完成替换，适配性较强。钩身的承载截面经过等强度计算，在保证额定承载能力的前提下，尽可能优化截面尺寸，降低吊钩自身的重量，减少起重设备的无效载荷消耗，让起重设备的有效起重量更多地分配到被吊物料上。
