双体融合式海上钻井作业船舶结构

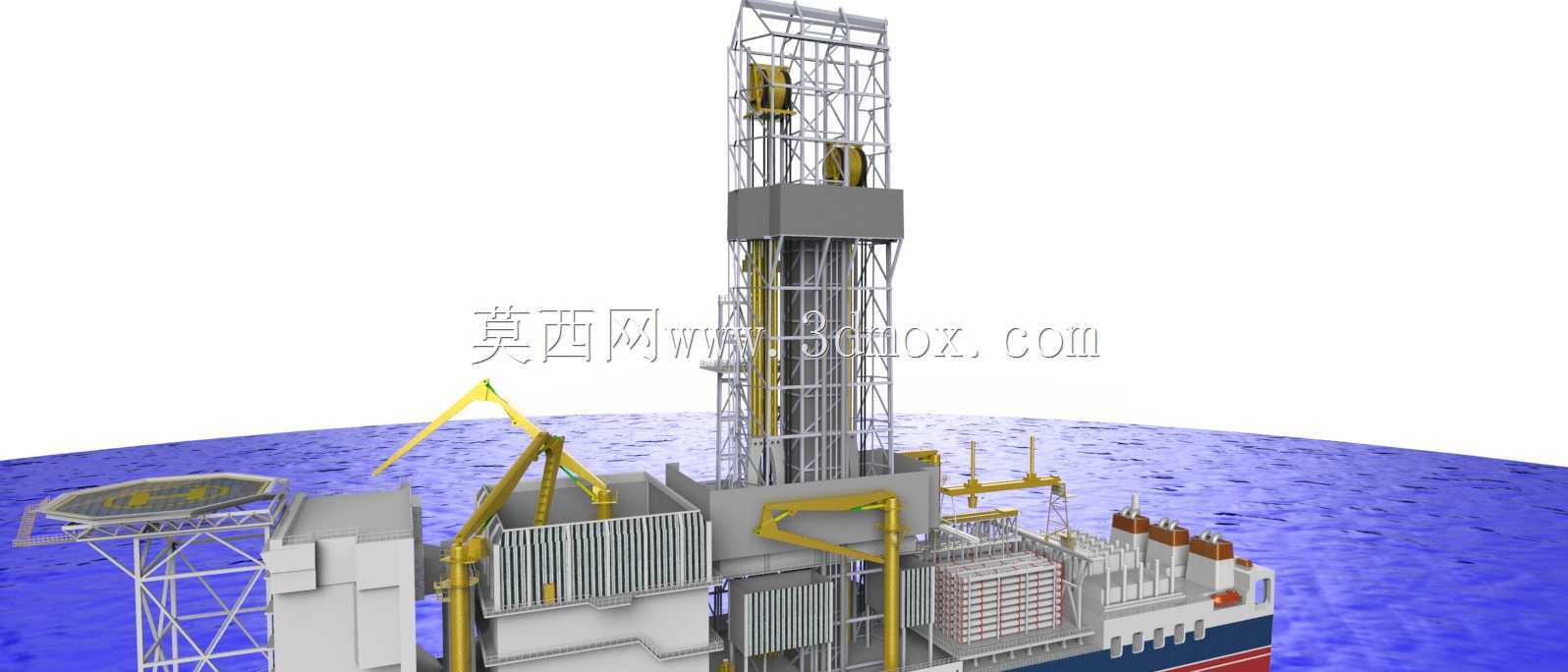

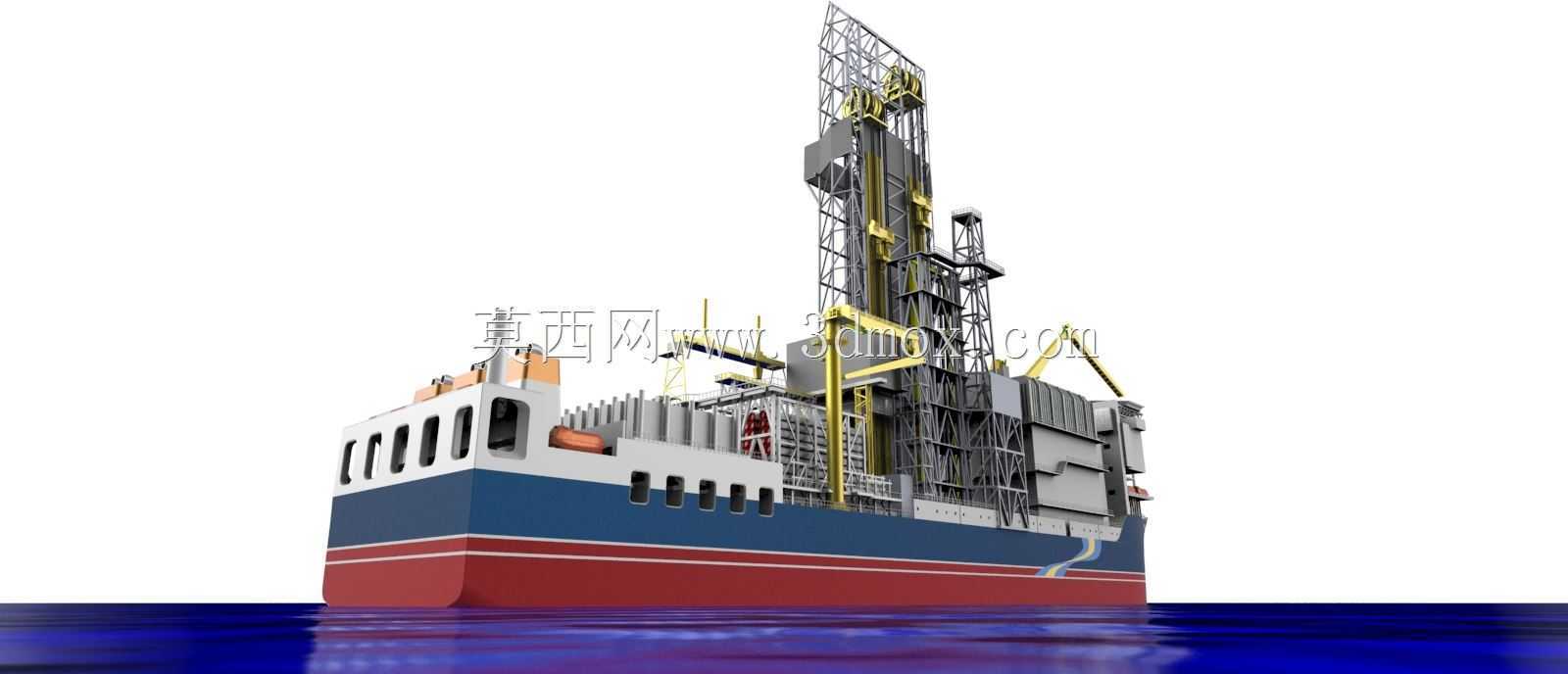

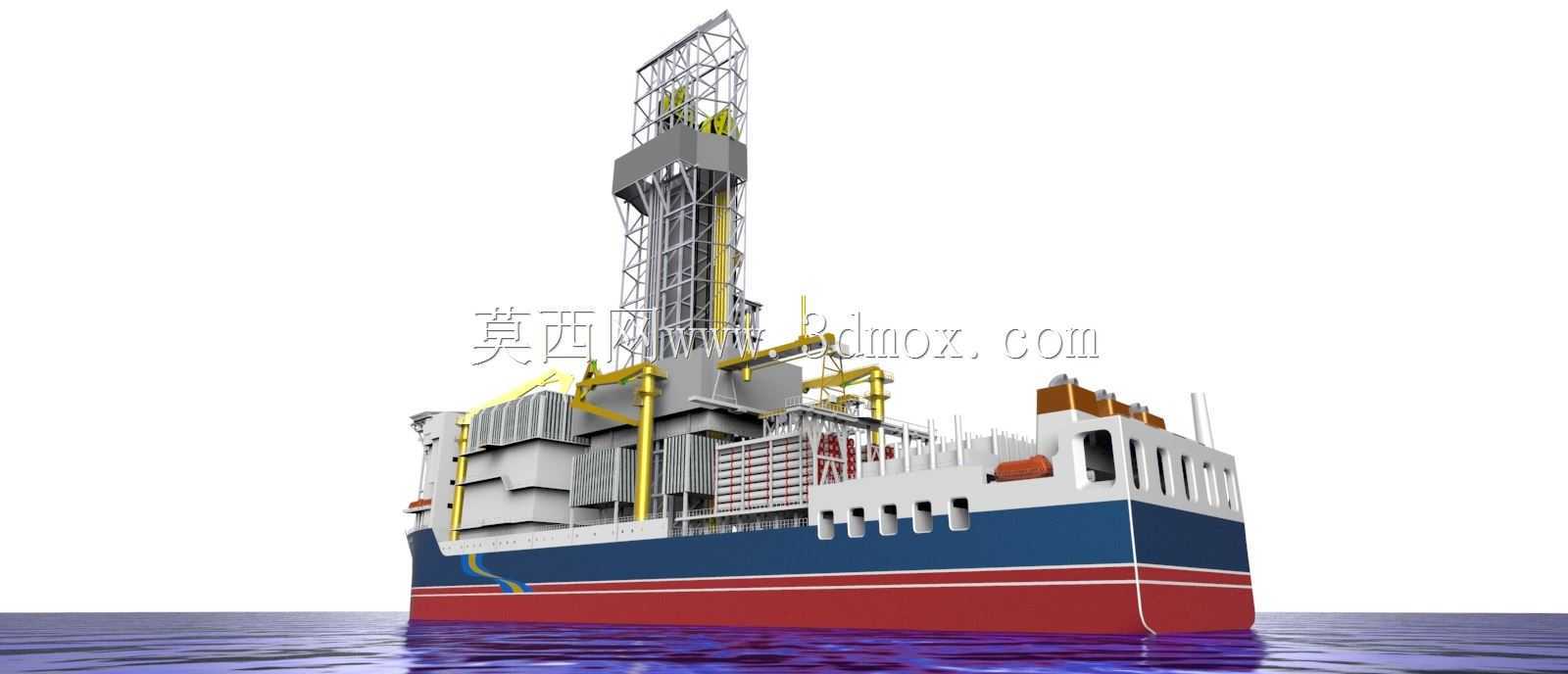

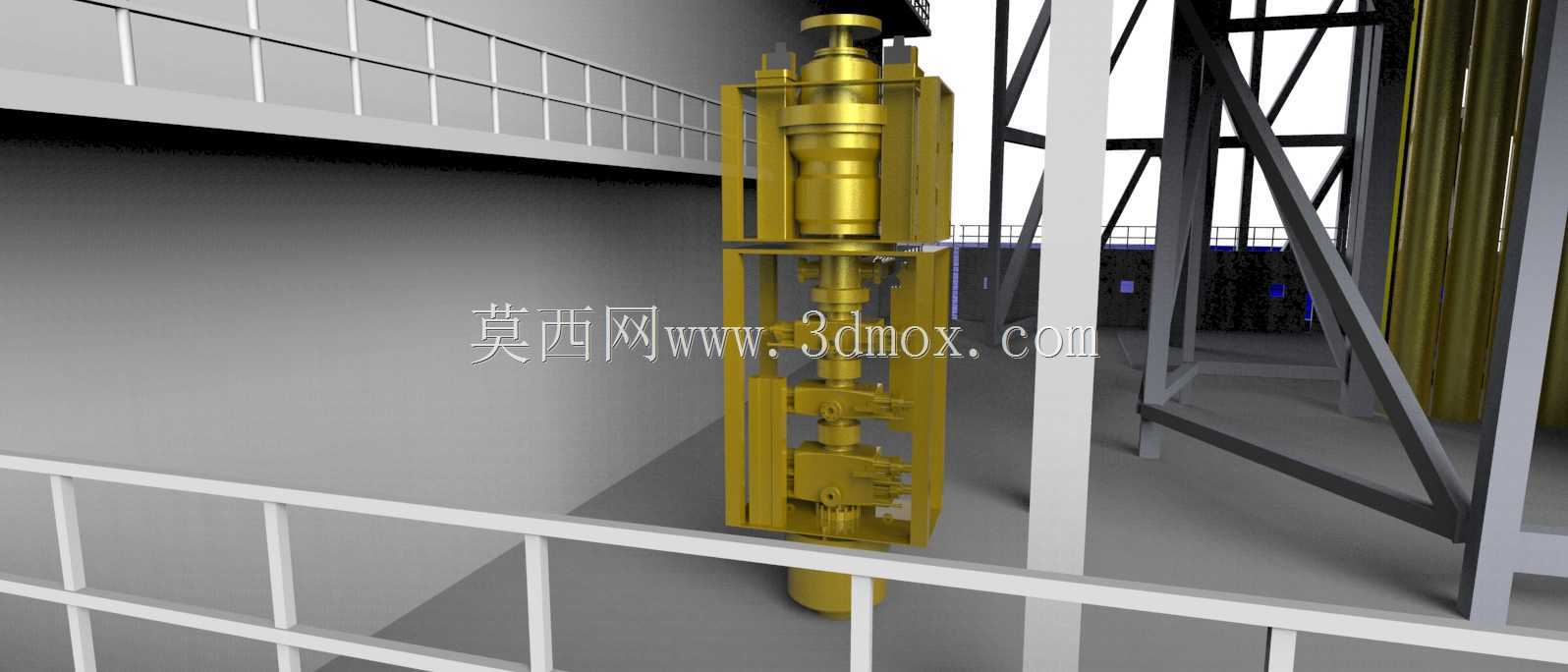

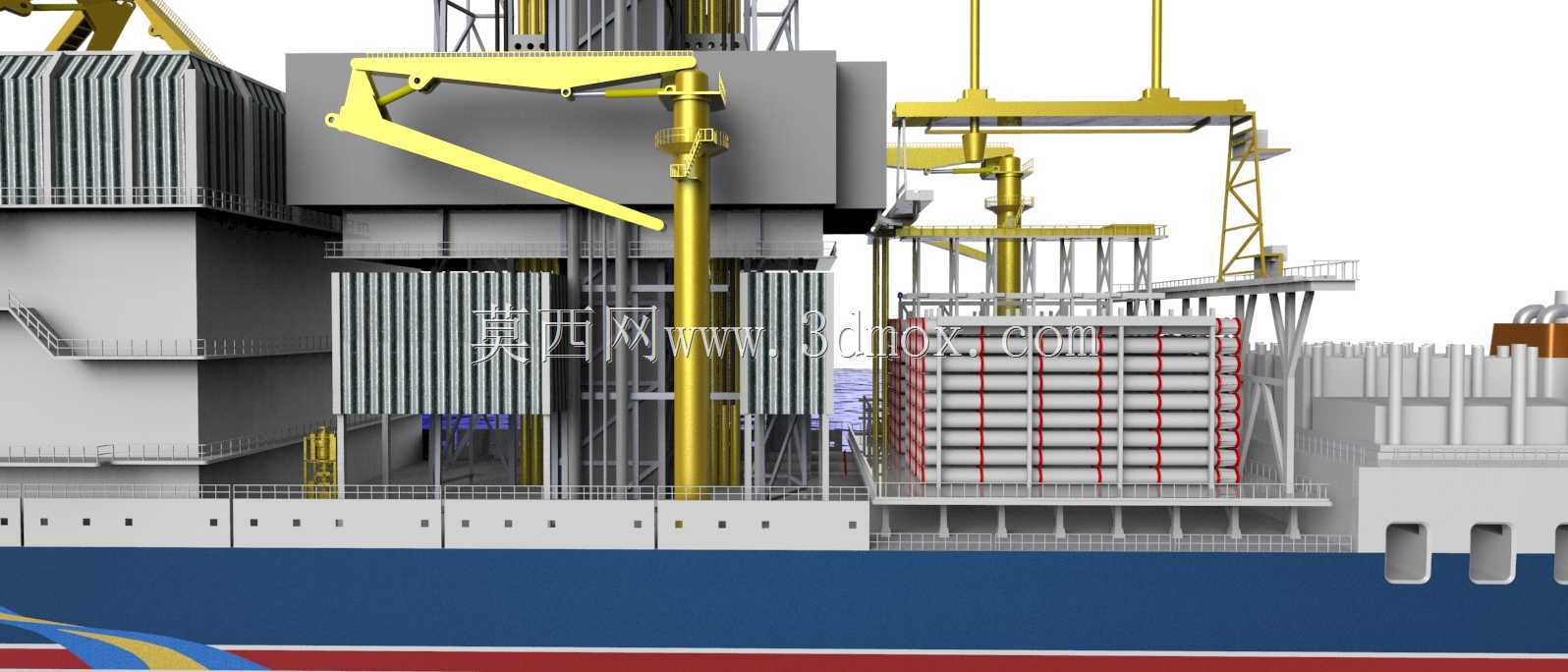

　　在海洋油气资源勘探开发领域，钻井船是承担深水钻井作业的核心移动载具，区别于固定式导管架平台、自升式钻井平台，其自带航行能力，可灵活跨区域转场作业，适配从近海大陆架到数千米水深的超深水区块作业需求，是深海油气开发不可或缺的核心装备。本次呈现的钻井船结构，采用双钻井船型融合的整合设计思路，打破常规单钻井包布局的作业效率瓶颈，在单船体上整合双套钻井作业系统的核心功能模块，同时兼顾航行稳性与作业工况下的载荷分布要求。从实际作业场景来看，这类融合型钻井船主要服务于深海油气勘探的探井作业、生产井的钻完井作业，以及部分水下生产系统的安装辅助作业，可在不依赖外部补给的情况下，连续在海上作业数月，携带完整的钻井管材、泥浆物料、固井设备，支持全流程钻井工序开展。设计过程中首先要解决的是船体稳性问题，双钻井系统的上部模块重量远大于常规单钻台钻井船，井架、钻台、管具处理系统、泥浆循环模块的总重量可达数千吨，因此船体主尺度设计时，会适当增加型宽与吃水深度，降低重心高度，同时在舷侧设置减摇水舱，应对南海、墨西哥湾等海域常见的季风、涌浪工况，保证钻井作业时船体横摇、纵摇幅度控制在钻井设备允许的工作范围内，避免钻具折断、井口偏移等作业事故。上部钻井模块的布局上，高耸的井架结构采用桁架式结构设计，相比箱型结构可大幅降低风阻，减少海上强风工况下的结构载荷，井架内部集成顶驱系统、立根排放系统，可实现钻具的自动化接单根、起下钻作业，减少高空作业人员配置，提升作业安全性。

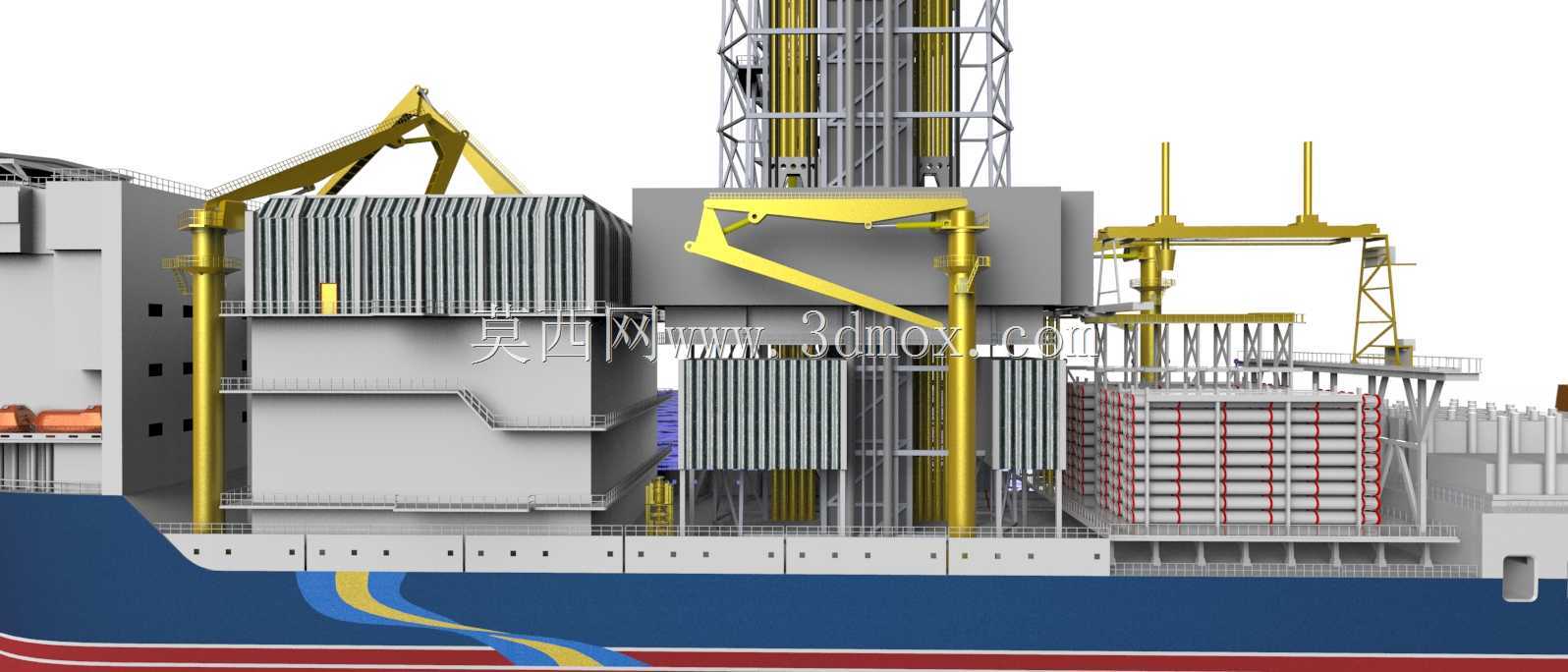

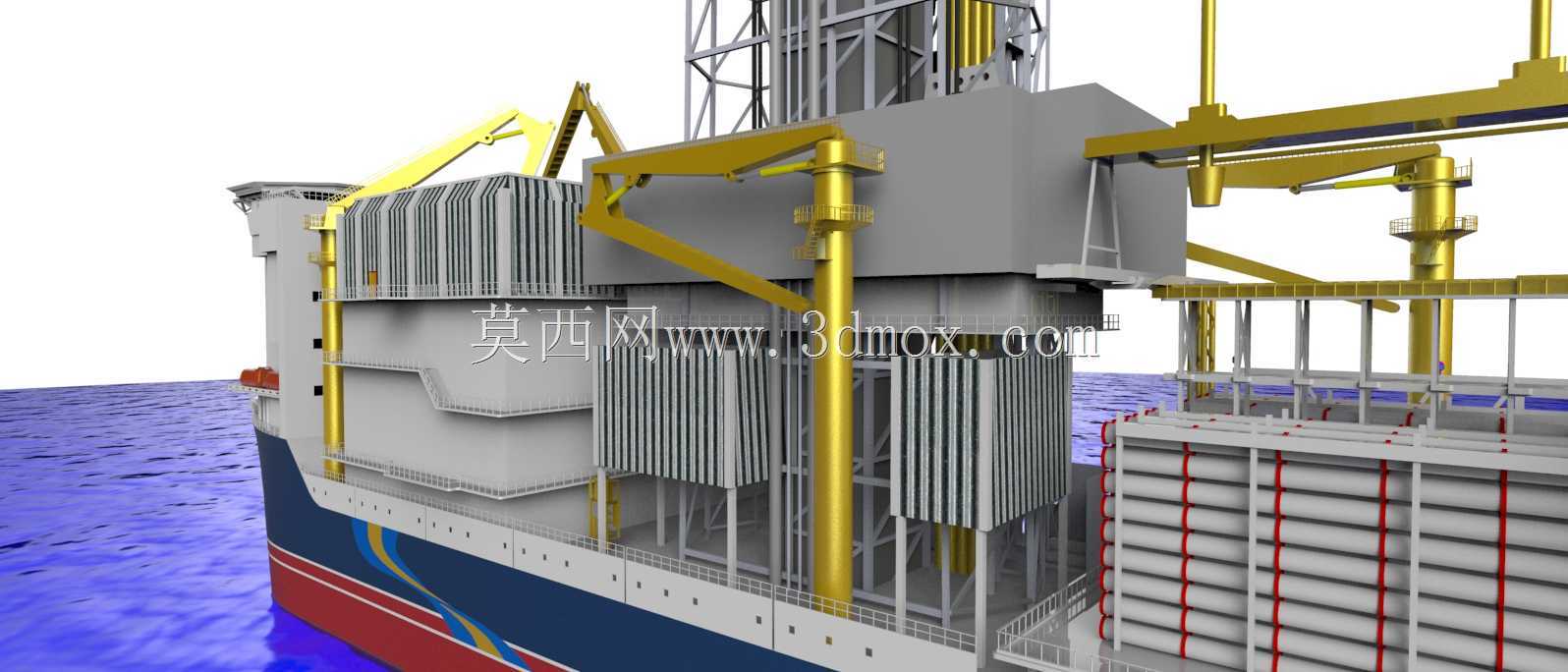

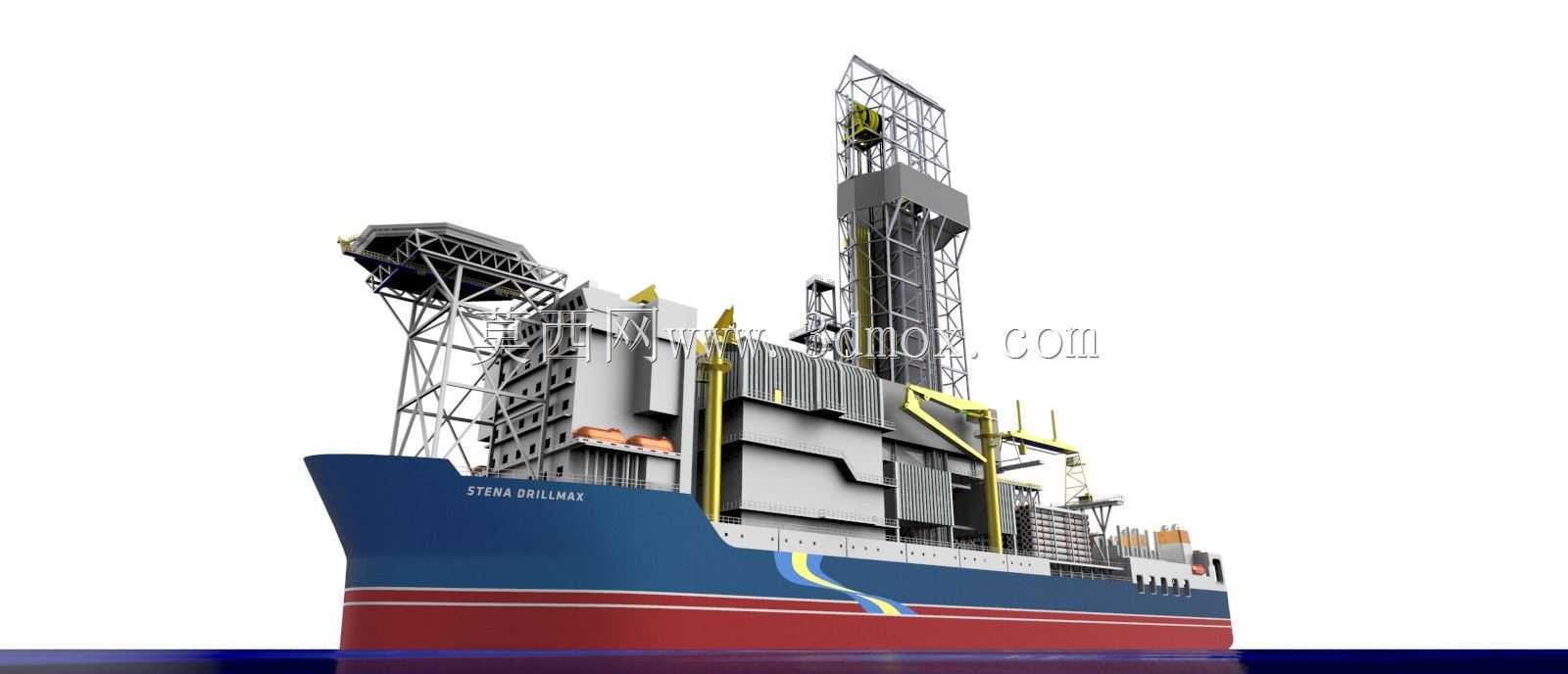

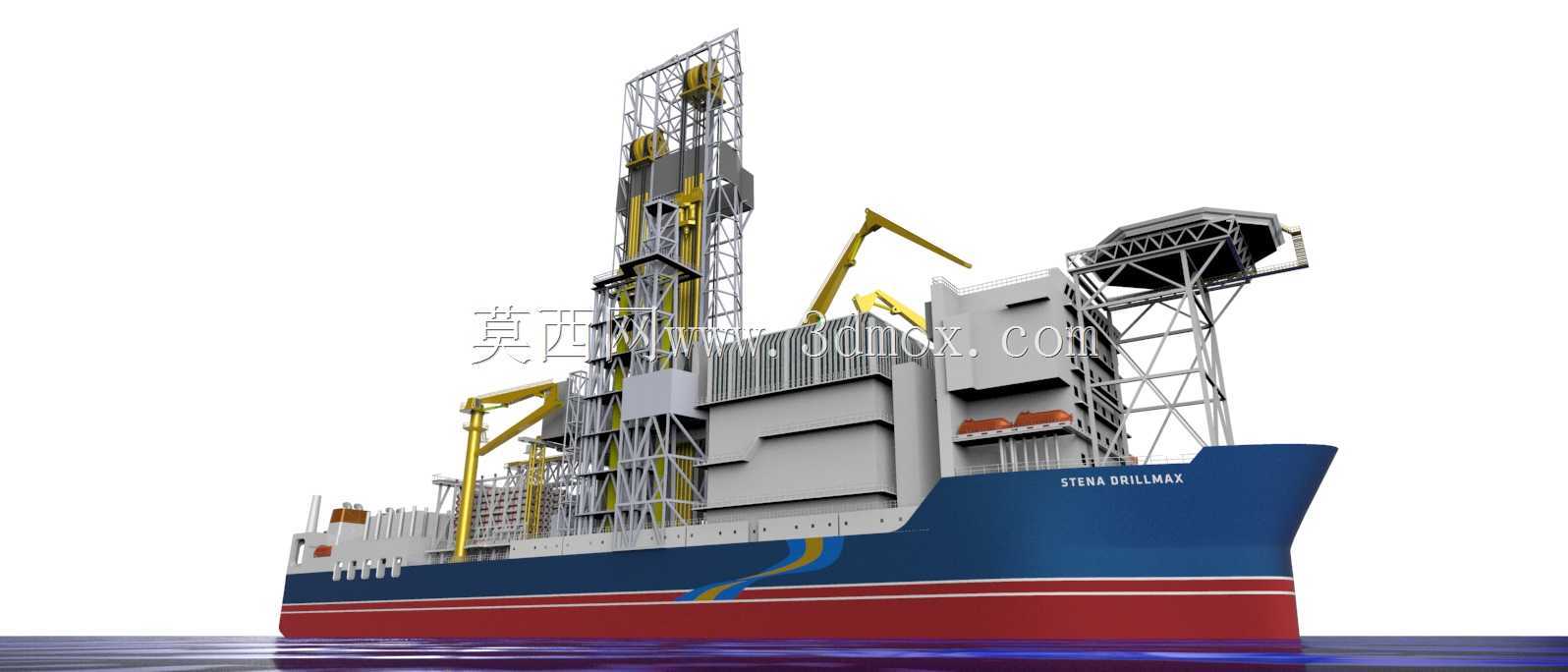

　　船体主甲板区域按照功能划分为不同的载荷分区，船艏区域布置锚泊定位或DP动力定位系统的相关设备，中部为钻井核心作业区，布置钻台、泥浆泵组、固井设备、管具堆场，船艉区域布置直升机平台、生活楼与动力机舱，不同分区的结构强度按照对应载荷做差异化加强，比如钻井作业区的甲板单位面积载荷要满足重型钻井设备摆放、大吨位钻具堆载的要求，结构骨材间距、板厚都要比普通航行区域的甲板更高。舷侧的彩色标识带不仅是外观识别标识，同时也对应船体内部的分舱位置，船体内部按照规范设置多个水密横舱壁，划分为钻井水舱、燃油舱、泥浆舱、压载水舱、机舱等不同功能舱室，即使单舱破损进水，也能保证船体不沉，满足海船的破舱稳性要求。船体外板采用不同颜色的防腐涂层体系，

　　水线以下区域采用防污漆与防腐底漆搭配，减少海洋生物附着，降低航行阻力，水线区域采用耐冲击的耐磨涂层，应对靠泊、浮冰碰撞的磨损，上层建筑区域采用耐紫外线的面漆，适应海上强日照的老化环境。在安装边界层面，这类钻井船的上部模块与船体主甲板的连接采用高强度螺栓焊接混合连接形式，井架底座与甲板下的强结构骨材直接对齐，将钻井作业时的大吨位载荷直接传递到船体主纵桁、强横梁等主承力结构上，避免局部甲板出现应力集中导致结构变形。管系布置上，泥浆循环管线从泥浆泵组引出后，沿甲板下的管隧铺设到钻台区域，减少甲板上的管线裸露，降低作业过程中管线被重物砸损的风险，同时设置保温伴热结构，应对低温海域作业时泥浆流动性下降的问题。融合双船功能的设计思路，

　　本质是在控制船体总尺度在现有码头靠泊限制范围内的前提下，最大化提升单船的作业能力，相比两艘独立钻井船，融合后的船舶可共享动力系统、生活系统、定位系统，大幅降低建造成本与后期运营成本，同时双钻井系统可并行开展部分作业工序，比如一个井架进行钻井作业时，另一个井架可提前进行下一口井的钻具预接、水下器具准备工作，大幅缩短钻井作业周期，提升油气田开发的整体效率。在结构建模过程中，需要重点校核不同工况下的结构强度，包括航行工况下的波浪砰击载荷、钻井作业时的最大钩载工况、风暴自存工况下的风载荷与波浪载荷，保证所有结构构件的应力水平都在船级社规范允许的范围内，同时要考虑不同模块之间的安装干涉问题，比如井架起升过程中与周边上层建筑的安全距离、管具吊运路径上的障碍物清理、设备检修时的操作空间预留，这些细节都直接影响后期船舶建造完成后的实际使用体验。
