符合ASTM E8标准的平面拉伸试验试样

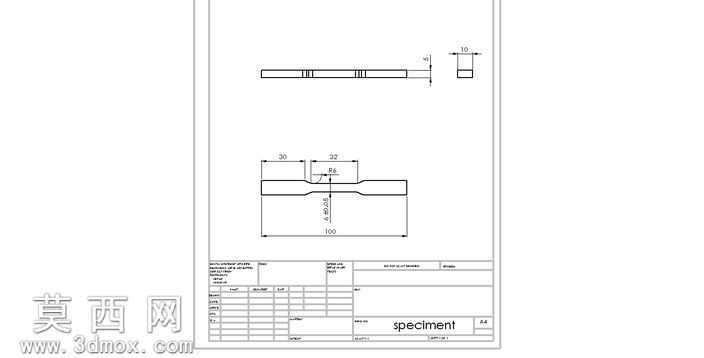

本模型为符合ASTM E8标准的平面拉伸试验试样三维建模成果，建模过程严格遵循标准规定的试样尺寸规范，首先在草图绘制阶段精准标定试样各段尺寸：总长度100mm，平行段宽度6mm，夹持端宽度20mm，过渡圆弧采用R6平滑衔接，试样整体厚度设定为5mm，完全匹配金属材料室温拉伸试验的试样形制要求。建模时优先采用参数化设计思路，将平行段长度、宽度、过渡圆角、夹持端尺寸等关键参数设置为可编辑变量，方便后续根据不同试验需求快速调整试样规格，无需重新绘制整体轮廓。结构设计上充分考虑拉伸试验的受力特性，平行段为试验的有效测试区域，尺寸公差严格控制在标准允许范围内，过渡区域采用大圆弧过渡避免应力集中，防止试样在非平行段发生断裂影响试验结果准确性，夹持端尺寸适配常规楔形拉伸夹具的装夹范围，保证装夹稳固无打滑风险。材质设定阶段可根据实际试验材料属性赋予对应参数，无论是低碳钢、铝合金还是其他金属材料，都能通过调整材质密度、弹性模量、泊松比、屈服强度等参数还原真实试样的物理特性，为后续的有限元拉伸仿真分析提供准确的模型基础。建模完成后对模型进行了细节检查，确保无多余几何特征、无破面、无重叠面，所有倒角、边线都符合工程制图规范，同时配套生成了符合机械制图标准的二维工程图，完整标注各段尺寸、形位公差、技术要求，可直接用于试样的机加工生产。该模型可直接用于材料力学性能测试的教学演示、拉伸试验的仿真模拟、试验工装的适配设计等场景，参数化的设计逻辑也让模型具备极强的复用性，能够快速衍生出不同厚度、不同平行段尺寸的系列拉伸试样模型，满足各类金属、非金属材料的拉伸试验试样设计需求。
