行星齿轮传动机构三维结构设计

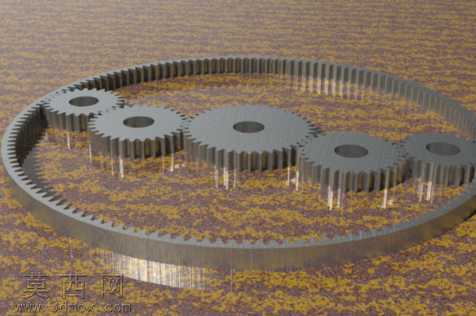

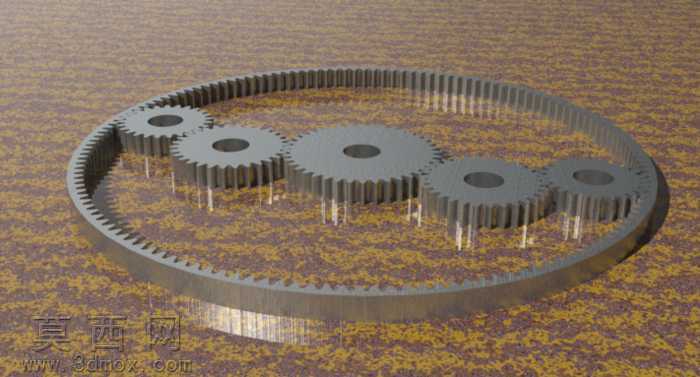

本作品为行星齿轮传动机构的三维设计成果，建模阶段依托三维参数化设计思路完成，首先对行星传动的核心构成进行拆解，明确内齿圈、太阳轮、多组行星轮的尺寸配合逻辑，严格按照齿轮啮合的齿距、模数、压力角参数进行齿形绘制，保证各轮齿的啮合间隙处于合理范围，避免传动过程中出现卡滞或侧隙过大的问题。建模过程中先完成单个直齿圆柱齿轮的参数化建模，通过齿廓曲线的精准绘制、拉伸切除等操作生成标准轮齿结构，再根据行星轮系的排布规则，围绕中心太阳轮均匀布置五组行星轮，外侧匹配对应参数的内齿圈结构，所有零件的装配约束完全匹配实际行星传动的运动逻辑，行星轮可同时围绕自身轴线自转、围绕太阳轮轴线公转，内齿圈保持固定状态时可实现标准的减速传动效果。材质与渲染阶段，为所有齿轮零件赋予金属钢材质，调整材质的粗糙度、金属度参数还原钢制零件的哑光金属质感，背景选用带有斑驳纹理的棕黄色粗糙台面，通过三点布光方案打亮整体结构，主光源从斜上方投射形成自然的轮齿阴影，辅助光源补亮齿圈内侧的暗部结构，轮廓光勾勒内齿圈的外边缘轮廓，让整个轮系的层级关系清晰可辨，渲染输出的效果图能够直观呈现各齿轮的啮合状态与排布位置。设计过程中重点考量了行星轮系的均载特性，多组行星轮的对称排布可分散传动载荷，提升整体机构的承载能力，同时对各零件的安装孔位、齿宽参数进行统一协调，保证整体结构的紧凑性，符合行星传动体积小、传动比大、承载能力强的结构优势，整个模型的结构完全遵循机械设计原理，可用于行星传动结构的原理演示、教学参考以及相关传动装置的设计参考。
