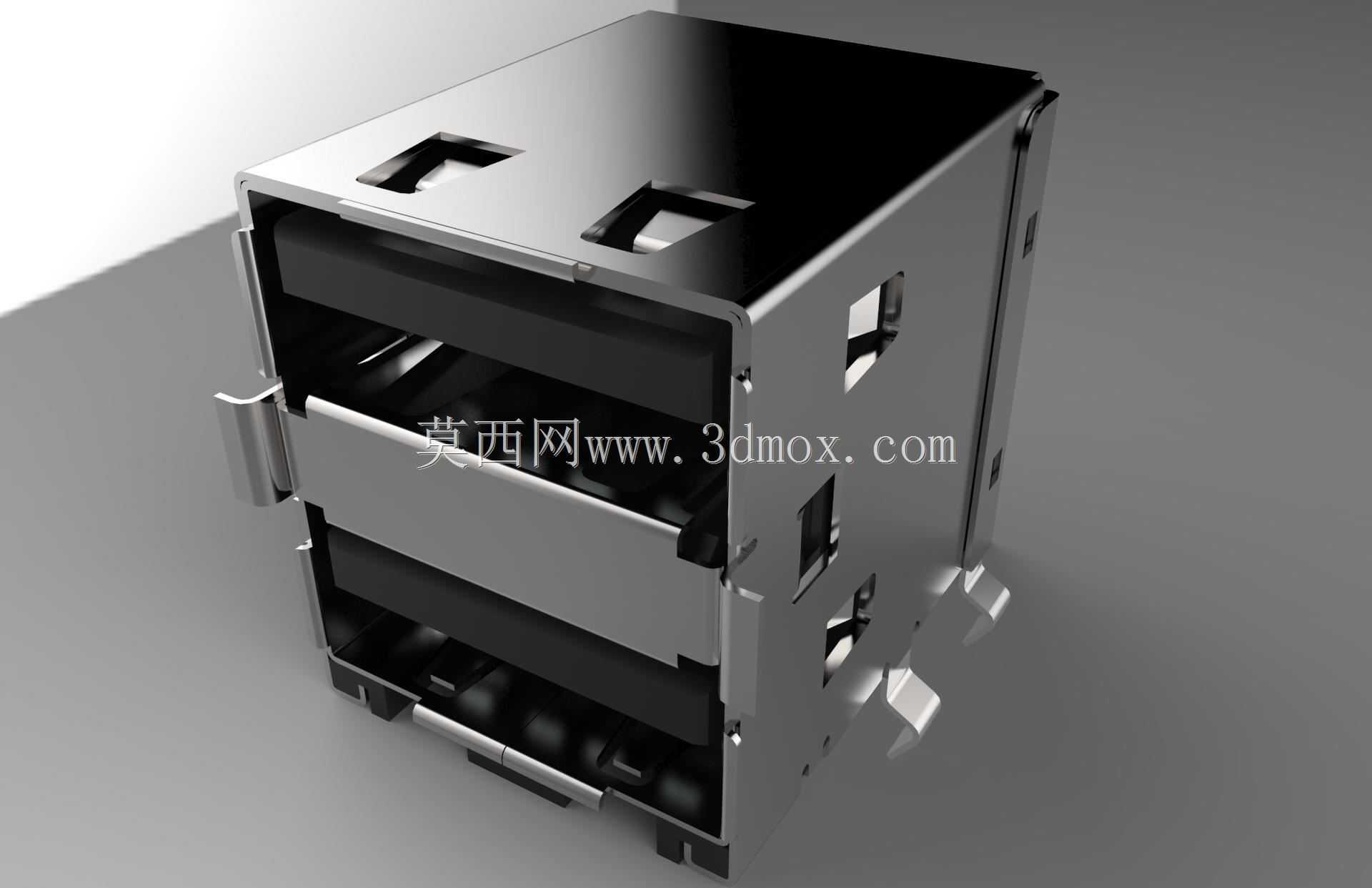

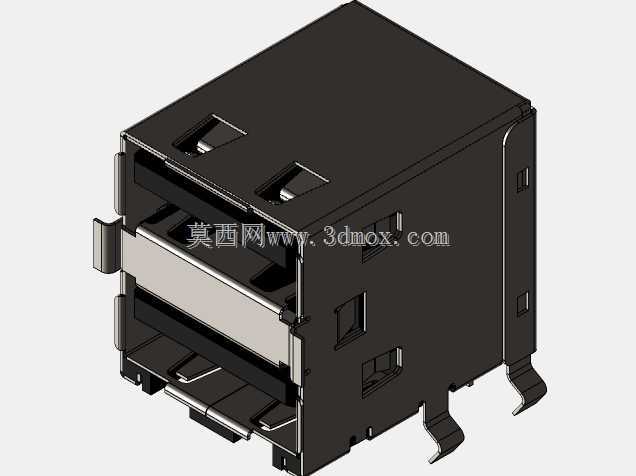

双层堆叠式RCPT USB A型接口连接座结构

　　这款双层堆叠的RCPT USB A型连接座，是目前工控主板、消费类电子设备、工业人机界面上应用占比极高的板端接插件，日常接触的台式机后置IO面板、嵌入式工控机扩展接口、工业网关通讯端口、打印机外接扩展槽里，都能见到同结构产品的身影，核心作用是建立主机端与USB外设之间的稳定物理连接通路，承载USB2.0协议下的电源传输与差分信号交互。从结构设计逻辑来看，采用双层堆叠布局的核心出发点是在有限的PCB板安装空间内，将接口扩展密度提升一倍，相比传统单层USB A座，同等横向占用尺寸下可提供两个独立的USB插接通道，这对板卡空间寸土寸金的紧凑型工控设备、薄型消费类电子产品来说，能大幅压缩IO区域的布局占比，给板上其他主控芯片、

　　被动元件留出更多布线空间。整个连接座采用金属屏蔽外壳+内部绝缘胶芯+导电接触端子的三段式组合结构，外层金属屏蔽壳采用镀锡钢带一体冲压折弯成型，壳身预留的多组弹性卡爪与定位凸点，一方面是在SMT回流焊过程中，能精准卡在PCB对应的定位孔内，避免过炉时出现偏移浮高，另一方面在公头插入时，金属壳能与公头的金属屏蔽层形成360度连续导通，将外部电磁干扰通过板上的接地焊盘导走，避免高速传输时出现信号丢包、误码的问题。外壳侧面设计的多组弹性倒扣，是与设备面板安装时的卡合结构，不需要额外打螺丝固定，直接从面板内侧推入对应尺寸的方孔，倒扣就能卡在面板背面，实现快速装配，同时外壳上预留的接地焊脚，在焊接到PCB后能进一步提升屏蔽壳的接地可靠性，

　　避免出现接地浮置的问题。内部的绝缘胶芯采用耐高温的工程塑料注塑成型，每一层胶芯内都集成了4根导电接触端子，端子采用高弹性铜合金冲压后镀金处理，接触区域的镀金层能保证长期插拔后的接触可靠性，避免氧化导致的接触不良，端子的尾部采用SMT贴装引脚，能适配当前主流的表面贴装焊接工艺，不需要额外的波峰焊工序，和板上其他表贴元件可以一次过炉完成焊接，大幅提升生产装配效率。从安装边界尺寸来看，这款双层连接座的横向宽度与标准单层USB A座保持一致，纵向高度约为单层座的2.1倍，预留了足够的层间绝缘间隙，避免上下两个接口的信号出现串扰，深度方向的尺寸控制在标准USB A座的规范范围内，公头插入后不会出现顶到板上其他元件的问题，PCB封装设计时，

　　上下两层的引脚焊盘保持同横向坐标排布，能简化板上的布线难度，差分信号对可以直接走等长布线到主控芯片的USB引脚，不需要额外绕线。实际选型应用时需要注意，这类堆叠式接口的外壳固定爪焊接强度要满足至少50N的插拔力不脱落要求，端子的接触正压力控制在0.5N到1N之间，既能保证公头插入时的手感适中，不会出现过紧难以插拔或者过松容易松脱的问题，同时长期插拔寿命能达到1500次以上，满足工业类设备10年以上的使用周期要求。在结构建模过程中，需要重点关注金属壳的折弯回弹量、胶芯与金属壳的配合公差、端子与胶芯的干涉量，通常金属壳与胶芯的配合间隙控制在0.05mm以内，既方便装配时压入，又不会出现胶芯在壳内晃动的问题，端子与胶芯的卡槽采用过盈配合，过盈量控制在0.02mm到0.03mm，避免端子在多次插拔后出现后退、移位的问题。另外在接口入口处设计了导向倒角，公头插入时即使存在1mm以内的位置偏差，也能顺着倒角顺利滑入接口内部，避免用户插反或者对位不准时硬插导致端子变形、胶芯开裂的问题，金属壳入口处的弹片设计，能在公头插入后提供持续的抱紧力，即使设备在振动环境下使用，也不会出现公头松脱、连接中断的问题，适配工业现场存在振动的应用场景。
