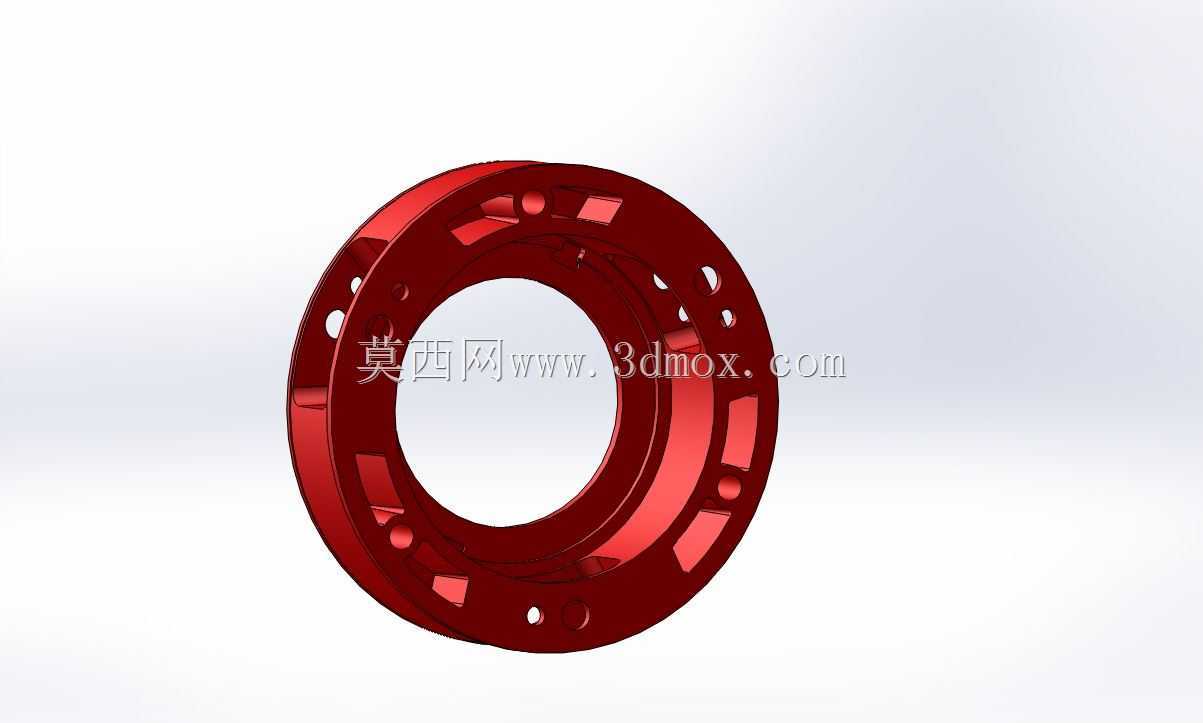

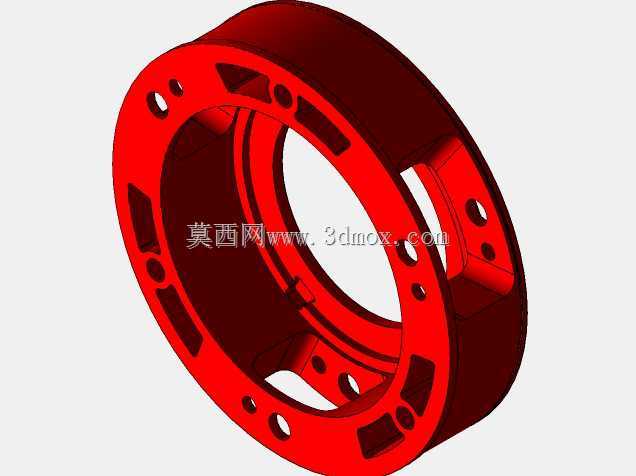

环形多孔法兰式机械连接环结构

　　这类环形多孔结构件常应用在管路对接、旋转机构端面连接、传动组件轴向定位的场景中，在液压管路排布、泵阀端面密封、主轴端部锁紧的工况下十分常见，作为两个对接部件之间的中间衔接载体，既需要承担轴向的预紧载荷，也要保证对接面的同轴度精度，部分带镂空槽的结构还需要兼顾减重需求，避免转动惯量过大影响整套机构的动态响应。从结构设计逻辑来看，这类环形件的内孔尺寸需要完全匹配对接轴或者管路的外径，设计时会根据配合等级选择对应的公差带，若用于旋转动密封场景，内孔表面粗糙度需要控制在Ra1.6以下，避免密封件过早磨损；外圆尺寸则受安装空间的边界限制，不能超出周边部件的运动包络范围，否则会在机构运转时发生干涉。

　　端面上分布的通孔位置需要和对接法兰的螺栓孔完全对应，孔位的位置度公差一般控制在0.1mm以内，保证螺栓能够顺利穿入，不会产生额外的装配应力；部分非均匀分布的孔位还会做防呆设计，避免安装时方向错位导致密封槽不对中，引发介质泄漏问题。环体上的镂空减重槽并非随意开设，设计时需要通过有限元校核槽位之间的筋条强度，保证在螺栓预紧力作用下，环体不会发生翘曲变形，尤其是用于高压管路连接的场景，端面的平面度需要控制在0.05mm以内，一旦变形就会导致密封垫片压合不均，出现渗漏隐患。这类零件的材质选择会根据实际工况调整，普通常压工况下可以选用普通碳钢做表面氧化处理，有防腐需求的场景会选用不锈钢材质，若用于轻量化要求高的传动场景，

　　也会选用铝合金做硬质阳极氧化处理，在保证强度的前提下降低整体重量。安装过程中需要注意螺栓的拧紧顺序，要按照对角分步拧紧的方式操作，避免单侧受力导致环体偏斜，和对接面之间出现间隙；若端面带有密封槽，还需要提前检查槽内是否有加工残留的毛刺，避免划伤密封胶圈。在日常运维中，这类环形连接件需要定期检查端面是否有腐蚀、压痕，螺栓是否出现松动，尤其是在有振动的工况下，需要配合防松垫圈使用，避免长期振动导致预紧力丧失。从建模逻辑来说，绘制这类零件时需要先确定基准轴线，所有环形特征都围绕该轴线展开，先绘制内外圆的基础轮廓，再阵列排布螺栓孔，之后切除减重槽结构，最后对所有锐边做倒角处理，避免安装时划伤操作人员或者密封件；

　　建模过程中需要重点关注各个特征的位置约束，保证孔位和对接件的参数完全匹配，避免装配时出现错孔问题。这类结构虽然看起来简单，但在整套设备中承担着连接、定位、密封的多重作用，任何一个尺寸的偏差都可能导致整套机构出现泄漏、异响甚至传动失效的问题，设计时需要结合实际安装空间、载荷大小、工况介质等多方面因素综合考量，不能只照搬标准件参数而忽略实际使用场景的特殊需求。
