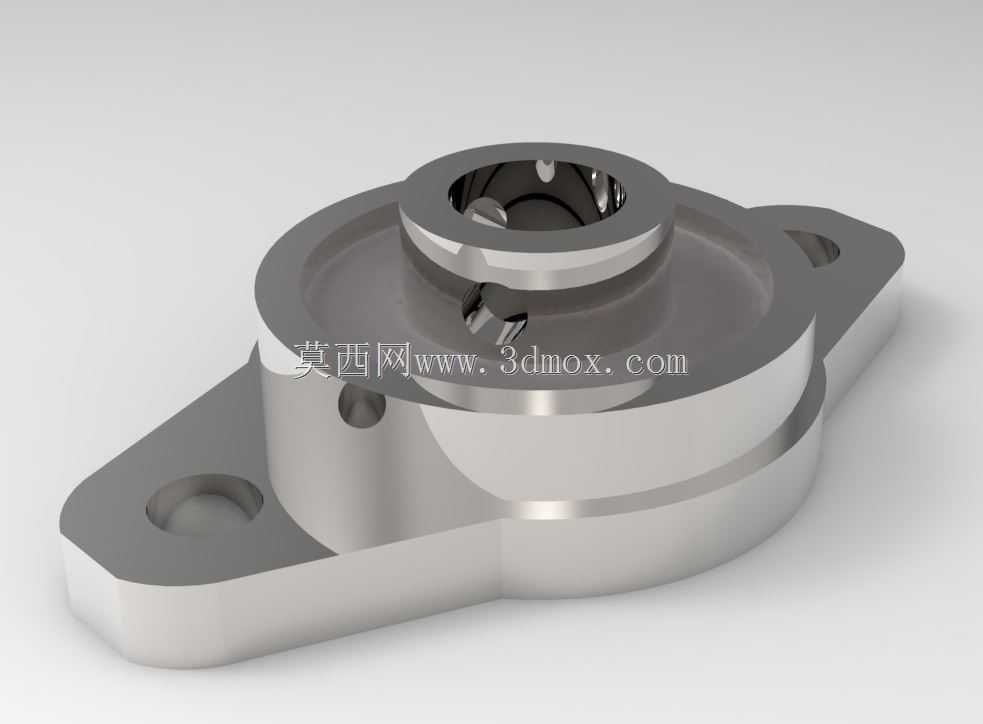

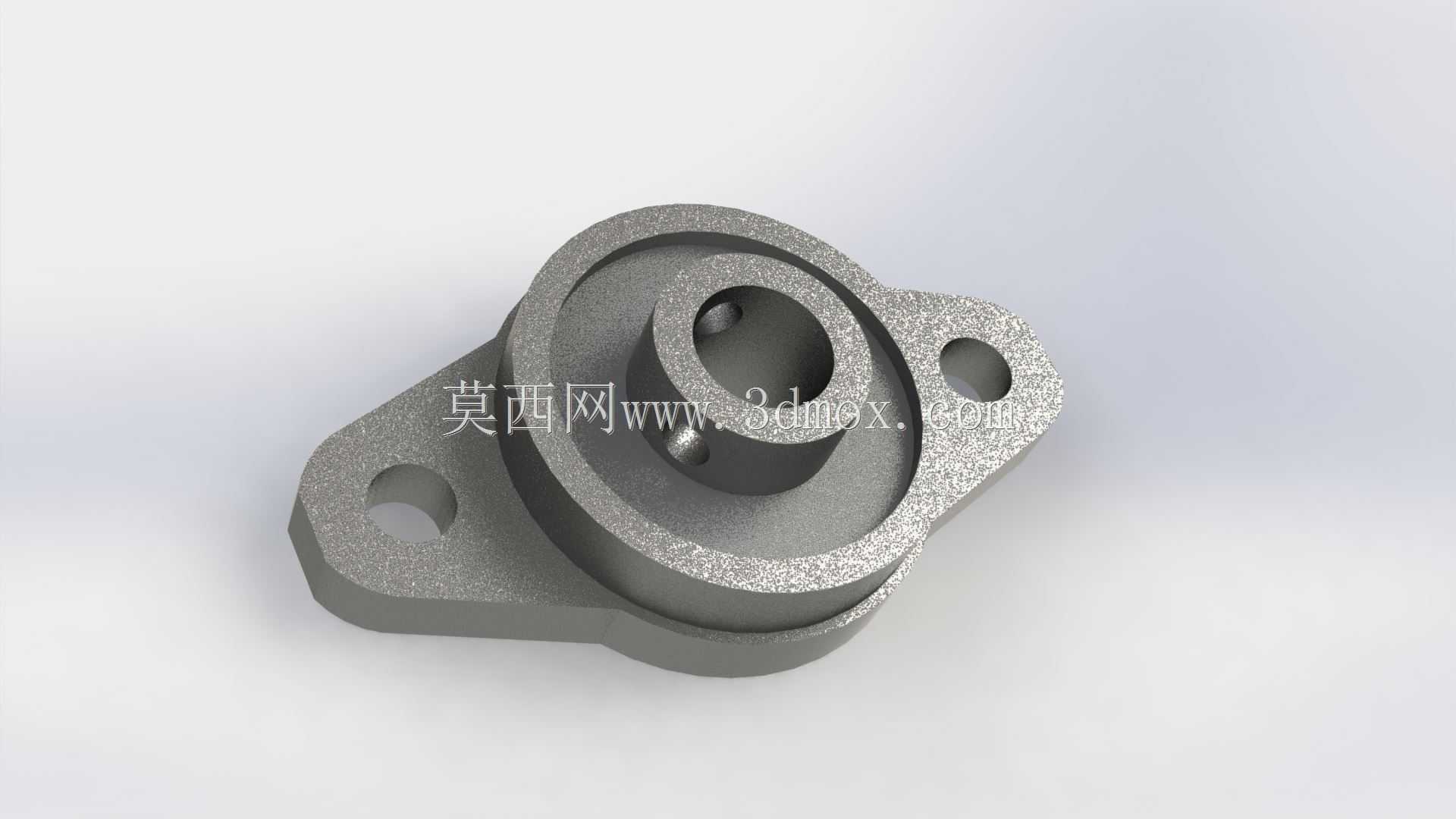

带菱形安装法兰的嵌入式轴承支撑座

　　在轻工输送设备、小型自动化装配线、食品包装机械这类对安装空间有严格限制的场景里，这类带菱形法兰的轴承支撑单元是极为常用的传动支撑部件，它不需要额外加工复杂的轴承安装沉孔，仅需通过法兰上的两个安装孔即可完成转轴支撑点位的固定，大幅降低配套安装基座的加工难度与装配工时。从结构设计逻辑来看，该支撑单元采用一体化铸造成型后做精密机加工的工艺路线，主体承力部分为阶梯式中空腔体，腔体内部预留轴承安装位，可直接压入适配内径的微型深沟球轴承，腔体上端的凸台结构做了倒角导向处理，既方便轴承压装时的对位，也能在轴承压装到位后形成轴向限位，避免设备运行过程中轴承受轴向窜动影响出现移位。法兰部分采用不对称菱形布局，两个安装孔分布在主体腔体的两侧延伸耳位上，

　　这种布局相比圆形法兰能减少近30%的安装占用面积，尤其适合安装面宽度有限的型材机架、薄壁设备侧板场景，安装孔采用沉孔设计，装配时内六角螺栓头可完全沉入孔内，不会突出安装面干涉周边运动部件，也能避免螺栓受外力磕碰出现松动。主体腔体的侧壁预留有径向顶丝孔，当轴承压入腔体后，可通过顶丝对轴承外圈做径向锁紧，部分需要直接支撑光轴的使用场景下，也可更换为带顶丝的外球面轴承，直接穿入光轴后锁紧内圈顶丝即可完成转轴固定，无需额外加工轴肩、卡簧槽等定位结构，适配性更强。从安装边界来看，该支撑单元的安装面为整体铣平的精加工面，平面度控制在0.05mm以内，装配时可与设备安装面完全贴合，避免出现支撑倾斜导致的转轴别劲、轴承过早磨损问题；

　　两个安装孔的中心距按照常规微型传动点位的通用尺寸设计，可直接替换同规格的冲压型轴承座，承载能力相比冲压件提升40%以上，可承受一定的径向载荷与小幅轴向载荷，适配转速在3000rpm以内的中低速传动场景。腔体下端的外圆做了退刀槽设计，既可以减少机加工时的应力集中，也能在部分需要嵌入式安装的场景下，将下端部分插入安装板的预制孔内，进一步提升支撑的整体刚性，减少运行过程中的支撑共振。在实际选型应用中，这类支撑单元常被用在小型皮带输送机的从动辊支撑、自动化设备的同步带轮转轴支撑、包装机械的导辊定位等点位，相比分体式的轴承加轴承座装配方案，它的集成度更高，装配时不需要反复调整轴承与座体的同轴度，出厂前已经完成座体内部轴承位的精加工，

　　同轴度可控制在0.02mm以内，装配后转轴的径向跳动量更小，能有效延长配套轴承与转轴的使用寿命。设计过程中需要注意，法兰延伸耳位的厚度要满足螺栓锁紧时的强度要求，避免锁紧力过大导致耳位出现断裂，同时内部轴承位的公差要选用H7级精度，既保证轴承可以顺利压入，又不会出现间隙过大导致的轴承跑外圈问题；侧壁的顶丝孔位置要对应轴承外圈的中部位置，避免顶丝顶在轴承密封圈位置导致密封失效，影响轴承的使用寿命。
