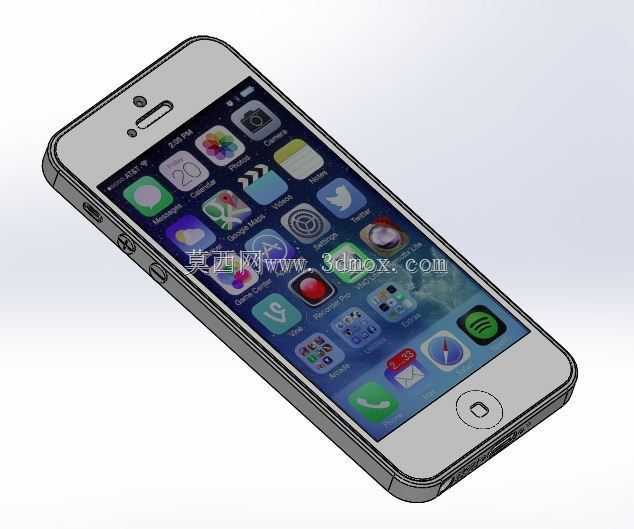

按实机精确尺寸构建的iPhone5外观结构数模

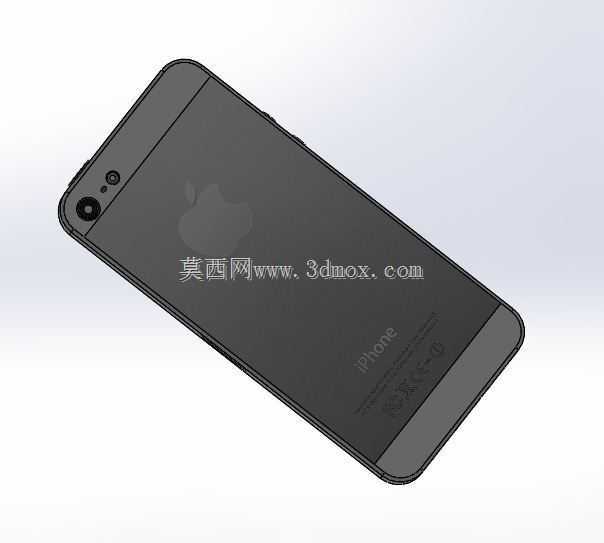

　　这款手持移动通讯终端的三维数模，完全参照量产机型的实际工程尺寸搭建，所有外观曲面、结构衔接处的公差预留都和量产开模数据保持一致，可直接用于消费电子领域的结构验证、配件适配开发等场景。在日常的结构设计工作中，这类精准的整机数模是做配套产品开发的核心基础，比如做手机保护壳的结构设计时，不需要反复拆解实机测量，直接调用数模就能提取侧边按键的位置、摄像头模组的凸台高度、接口的开孔尺寸，能大幅减少前期测绘的工作量，避免手工测量带来的尺寸偏差，导致后续开模出现配件贴合不严、按键对位不准的问题。数模构建过程中，优先还原了整机的装配边界：机身中框的弧度过渡、正面玻璃面板与中框的贴合台阶、背面铝合金壳体的拼接缝隙，都按照实际量产的装配公差做了还原，

　　不是单纯的外观曲面堆砌。做配套的车载支架、桌面 docking 底座设计时，可以直接提取机身的宽度、厚度以及侧边的弧度数据，确认支架夹持位置的避空空间，不会出现支架夹持有按键的区域，导致按键长期受压触发误触的问题。从设计思路上看，这款机型的结构布局是早期直板智能手机的经典范式：顶部集中了听筒、前置摄像头、光线距离传感器的开孔，底部设置实体Home键，侧边分布音量键、静音拨片、电源键，底部预留3.5mm耳机接口与数据接口，所有元件的位置排布都经过实际量产验证，数模里每个开孔的位置、大小、深度都和实机一致，做周边配件的开孔对位时可以直接参考，不需要反复调整位置。在做工业设计教学或者结构逆向练习时，这个数模也能作为典型参考案例，

　　帮助初学者理解消费电子类产品如何在有限的机身空间内排布所有功能元件，如何平衡外观曲面的流畅度和内部结构的安装空间，比如机身侧边的倒角处理，既要保证手持握持的触感不硌手，又要给中框内部的主板、电池预留足够的安装空间，数模里的壁厚设置、曲面过渡参数都和实际量产机型保持一致，能让学习者直观理解消费电子结构设计中的取舍逻辑。针对数码配件的生产场景，比如钢化膜的开模设计，数模里正面屏幕的显示区域边界、玻璃面板的边缘弧度都做了精准还原，能直接提取屏幕的有效显示区域尺寸，确认钢化膜的覆盖范围，避免出现钢化膜遮挡显示区域、或者边缘和手机壳顶膜的问题。做防水配件、防尘塞这类小零件的设计时，也可以直接提取耳机孔、数据接口的内径尺寸、深度参数，

　　确认防尘塞的插入长度和过盈量，保证配件安装后不会轻易脱落，也不会因为插入过深损伤接口内部的弹片。数模的外观曲面构建采用了和实际工业设计一致的建模逻辑，先通过关键截面线搭建整体的曲面框架，再对边角处的过渡曲面做曲率连续处理，保证曲面的光顺度，和实机的外观质感保持一致，不会出现曲面棱角生硬、过渡断层的问题，用于产品渲染展示时也能还原真实机型的光影效果，不需要额外调整曲面参数。在做手持设备的人机工程学验证时，这个数模也可以作为典型样本，参考其机身厚度、侧边弧度、重量分布对应的握持手感参数，为其他手持类智能终端的结构设计提供尺寸参考，比如手持扫码设备、工业手持PDA的设计中，可以借鉴这类成熟消费电子产品的握持区域弧度设计，提升设备长时间手持使用的舒适度，减少手部的疲劳感。
