多铰接孔异形连接支架结构设计方案

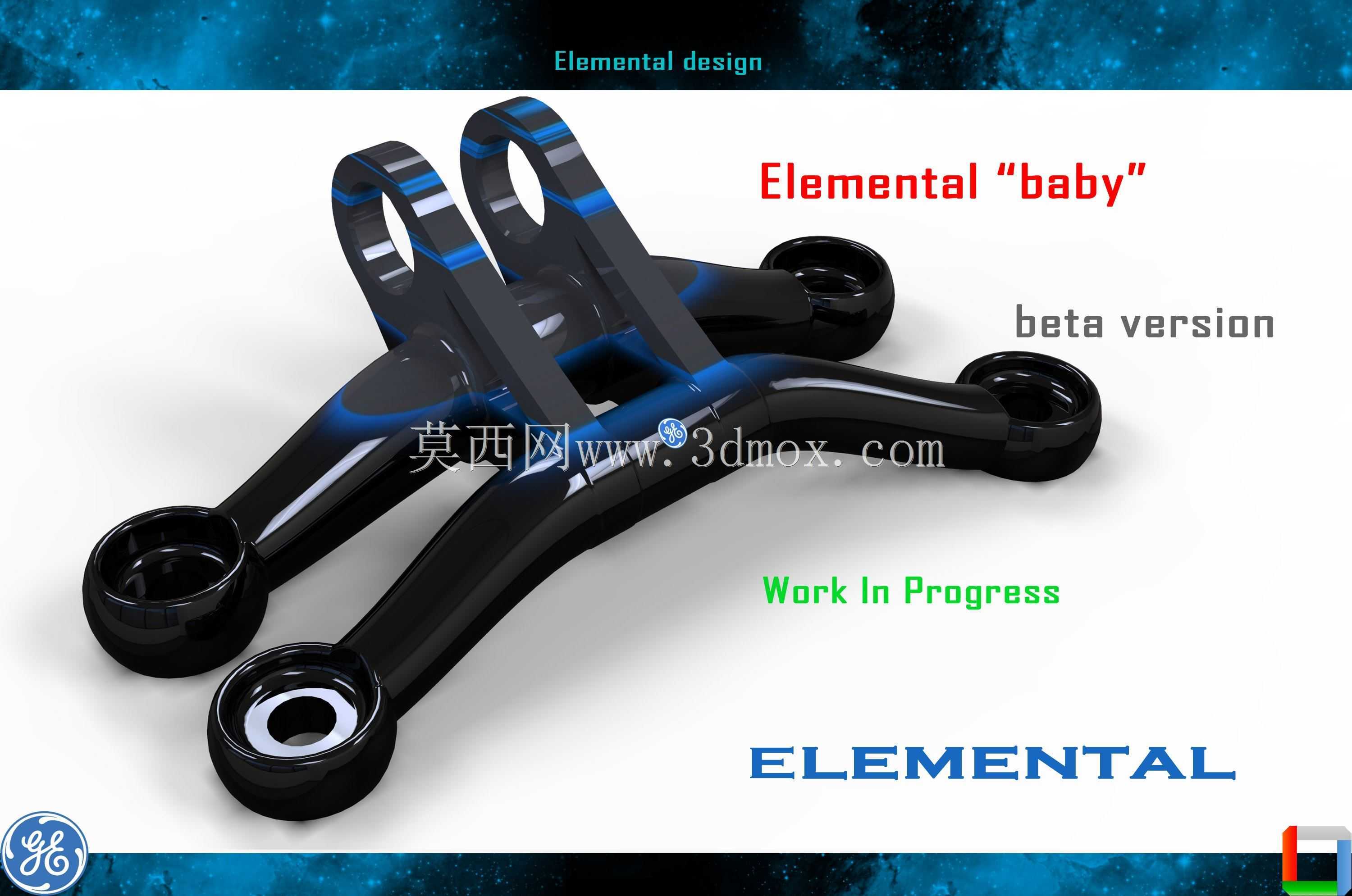

　　这款多铰接孔异形连接支架，主要面向需要多点铰接联动的机械传动场景，常见于小型代步工具的悬架联动机构、轻型自动化设备的连杆传动单元、以及定制化工装的可调连接部位，核心作用是在多个运动构件之间传递载荷、约束相对运动轨迹，同时兼顾轻量化与结构强度的平衡。从实际使用场景来看，这类支架往往处于多向受力的复杂工况下，不同铰接孔会分别承受来自不同方向的拉压载荷、交变冲击载荷，因此设计阶段首先要明确各安装位的受力边界：端部的四个铰接孔分别对应四个独立的运动副，其中三个孔位用于连接作动端构件，一个孔位作为固定铰接基准，孔位之间的中心距公差需要控制在±0.05mm范围内，才能保证联动过程中无卡滞、无额外附加载荷。设计思路上没有采用传统等截面杆体的结构，

　　而是顺着主应力迹线布置支撑筋条，你可以看到杆体部分的流线型轮廓并非单纯为了视觉效果，而是在拓扑优化后去除了低应力区域的冗余材料，在保证整体抗弯截面模量满足1.2倍额定载荷安全系数的前提下，将整体重量比等强度圆钢焊接支架降低了42%。安装边界方面，所有铰接孔的孔径统一适配常用的M10铰接螺栓，孔端预留了1.5mm的沉台用于安装自润滑衬套，衬套压装后孔壁的同轴度要求达到IT7级，避免铰接转动时出现偏磨。支架主体的三个支臂之间的夹角经过运动学仿真验证，在整个工作行程内，各支臂之间不会出现运动干涉，同时支臂与支臂的连接过渡区域采用了大圆角平滑过渡，避免应力集中导致的疲劳断裂，过渡圆角的R值不小于8mm，

　　对应交变载荷下的疲劳寿命可以达到100万次以上。表面处理预留了阳极氧化或者喷塑的工艺余量，整体外形的最大包络尺寸控制在180mm×120mm×65mm范围内，能够适配多数紧凑安装空间的布局要求，不需要额外对周边构件做避让修改。从结构细节来看，每个铰接孔的端面都做了0.2mm的凸台设计，安装时可以减少结合面的加工面积，降低平面度加工要求，同时保证铰接副的端面贴合度，避免螺栓锁紧后出现支架变形。支臂内部没有设计成实心结构，而是采用了变厚度的薄壁截面，壁厚从铰接孔处的8mm逐渐过渡到支臂中段的4mm，既保证了孔位处的挤压强度，又不会在中段造成材料浪费。在实际选型适配时，需要注意该支架的额定静载荷为8kN，额定动载荷为3.5kN，

　　适用于低速联动的工况，铰接点的相对转动速度不超过30r/min，如果用于高速运动场景需要额外做动平衡校核。另外支架的安装方向没有强制要求，但是建议将主受力支臂与载荷方向保持在同一平面内，避免产生附加的扭矩载荷，影响支架的使用寿命。
