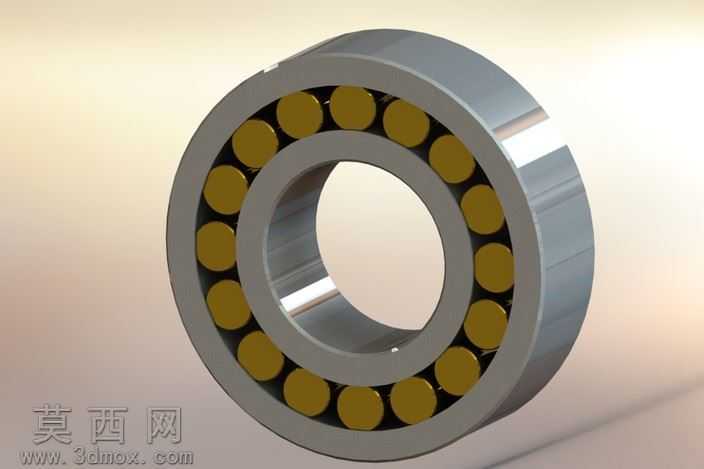

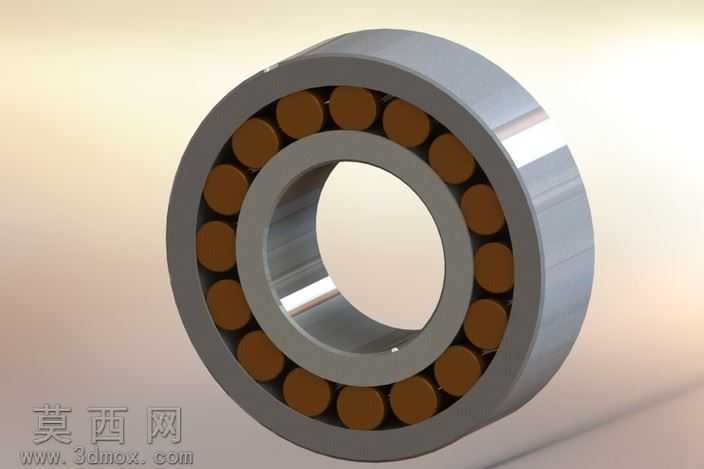

满装圆柱滚子Rulman轴承三维设计

本模型为满装圆柱滚子结构的Rulman轴承，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循滚动轴承的标准尺寸规范，对轴承内圈、外圈、滚动体、保持架四大核心部件分别进行独立特征构建，保证各部件的装配干涉量为零，还原真实轴承的装配配合关系。建模阶段首先通过旋转凸台特征生成轴承内圈与外圈的基体结构，精准绘制内外圈的滚道圆弧轮廓，保证滚道曲率与滚子直径的匹配度符合机械设计标准，同时对内外圈的挡边结构进行细节处理，还原挡边对滚子的轴向限位结构。滚动体部分采用圆周阵列特征完成所有圆柱滚子的排布，本模型为满装滚子设计，滚子排布密度高于带保持架的常规轴承，建模时严格计算滚子间的间隙值，保证阵列后滚子无重叠、无多余间隙，还原满装轴承高承载能力的结构特点。保持架部分采用实体拉伸与圆周切除结合的方式建模，还原铜质保持架的兜孔结构，每个兜孔与对应滚子的间隙控制在合理公差范围内，模拟真实保持架对滚子的分隔引导作用。材质与渲染阶段，为内外圈赋予合金钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢经磨削加工后的金属光泽与细腻表面质感；为保持架赋予黄铜材质，调整材质的漫反射颜色与金属度，区分保持架与套圈的材质差异；为滚子赋予高碳铬轴承钢材质，添加轻微的表面高光效果，体现滚动体的高精度加工表面。渲染时采用柔和的侧方主光源搭配环境补光，突出轴承各部件的结构层次，清晰展现滚道与滚子的配合关系、保持架的结构细节，让模型整体视觉效果贴近真实工业产品的展示效果。设计思路上，本模型聚焦满装圆柱滚子轴承的高承载特性，结构设计上省略了常规保持架的多余空间，最大化填充滚动体数量，适用于重载低速的传动工况，建模过程中所有尺寸均参考行业通用轴承规格，保证模型可直接用于机械装配的虚拟仿真、产品展示以及工程参考，各部件均保留建模参数，可根据实际使用需求调整轴承的内径、外径、宽度以及滚子数量等核心参数，适配不同的安装使用场景。
