双滑块长行程直线导轨传动组件

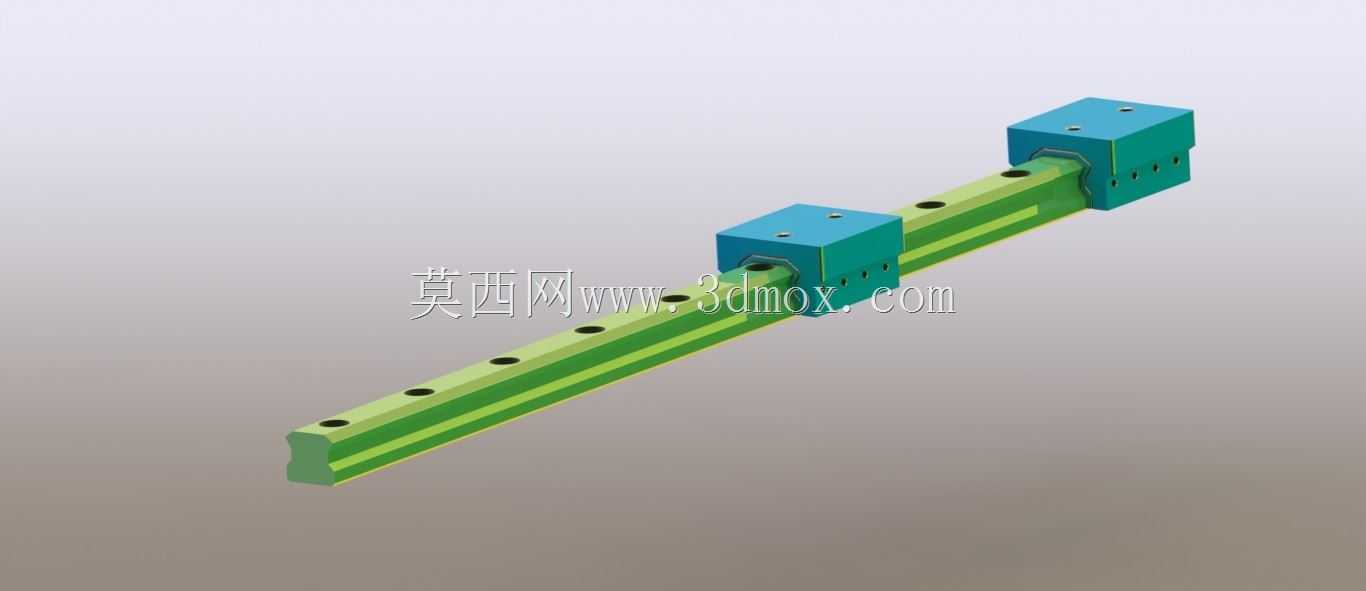

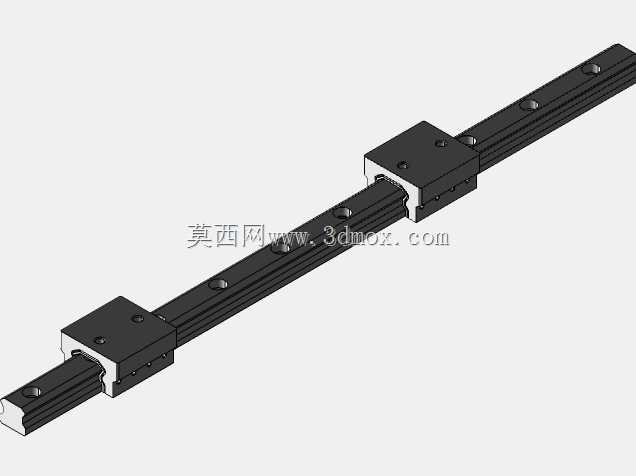

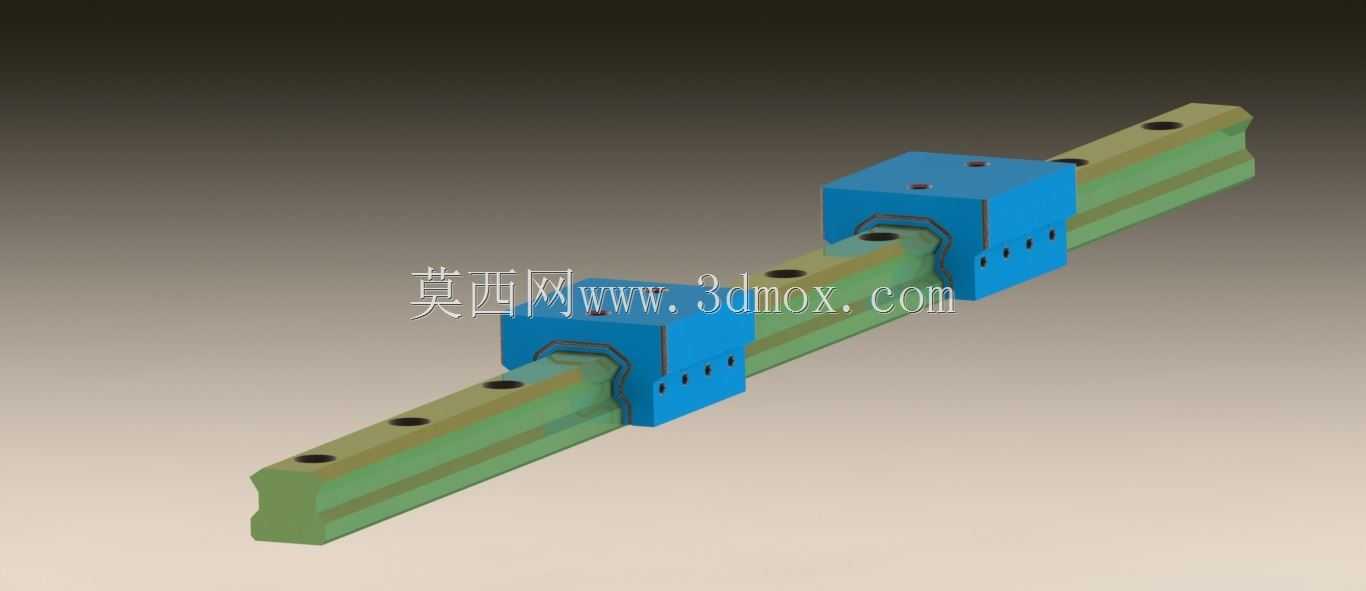

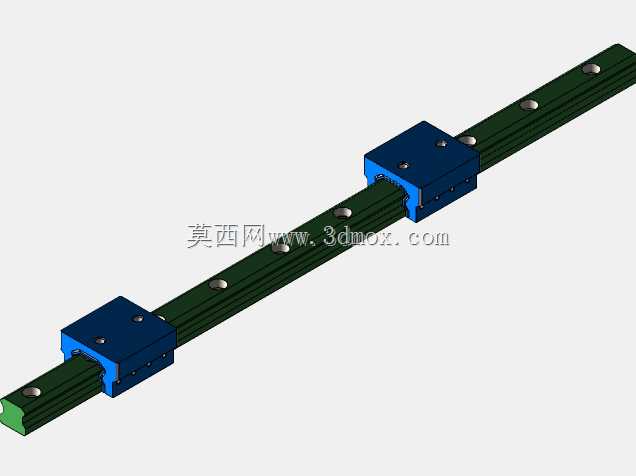

　　这套直线导向组件在自动化产线、精密检测工位、小型移栽机构里属于最基础也最核心的运动支承单元，日常做非标设备布局时，但凡需要执行部件沿固定轨迹做平稳直线往复移动，几乎都会优先选用这类成熟的导轨滑块结构。区别于单滑块短导轨的配置，这套组件采用一根通长轧制导轨搭配两个独立滑块的布置形式，两个滑块可以分别承载不同的执行末端，也可以共同托举跨距较大的移动工作台，在长行程移栽、双工位同步进给、龙门式小负载移动架这类场景里，双滑块的布局能大幅抵消运动过程中的倾覆力矩，避免单滑块支承时出现的悬臂翘曲、卡滞磨损问题。

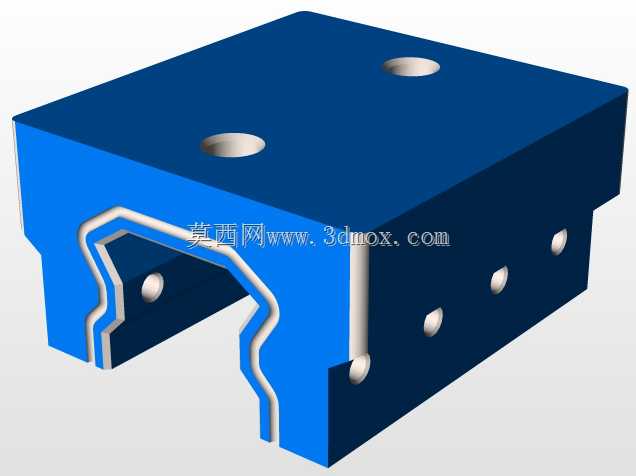

　　从实际功能特性来看，导轨本体采用通体带安装沉孔的长条形型材结构，轨身上加工有连续的滚道沟槽，滑块内部集成循环滚动体，运动时滚动体沿轨面滚道循环回流，把传统滑动摩擦替换为低阻力滚动摩擦，启动牵引力小，低速进给时不会出现爬行顿挫，定位重复精度可以稳定保持在微米级区间。两个滑块的壳体上都预留了成组的螺纹安装孔，侧面和端面均布置了紧固点位，不管是从上方锁附移动板，还是从侧方挂载传感器、夹爪、喷码头这类末端执行件，都能找到对应的安装基准，不需要额外在滑块壳体上二次钻孔攻丝，避免破坏滑块内部的循环保持架结构。

　　做结构设计的时候，这套组件的选型逻辑首先要核对安装边界：导轨总长决定了机构的最大有效行程，排布安装孔时要注意导轨两端的预留固定段，不能让滑块运动到行程端点时超出导轨的滚道有效区间，同时两端要预留限位块、缓冲器的安装空间，防止滑块硬冲轨端造成滚道压伤。导轨底面为平直定位基准，安装时需要先把设备安装基板的铣削平面校平，平面度误差控制在每米0.02毫米以内，再通过沉头螺钉把导轨逐点锁紧，锁紧顺序要从导轨中间向两端交替紧固，避免导轨因局部压紧产生弯曲变形，后续移动时出现阻力忽大忽小的问题。

　　两个滑块的间距设置也有明确的工程依据：如果挂载的移动平台宽度较大，两个滑块的中心距尽量取平台长度的二分之一到三分之二，支承跨距越宽，机构抵抗偏载、扭转的能力就越强，哪怕末端执行件的作用力不在导轨中心轴线上，力矩也会被两个滑块均匀分摊，不会出现单个滑块局部载荷过载、滚道提前点蚀的情况。在3C电子装配工位里，这类导轨常用来搭载点胶阀或者视觉相机，沿产品输送方向做匀速扫描，运动平稳无振动，能保证点胶胶宽一致、拍照成像无拖影；在包装设备的推料机构里，双滑块可以同步连接推板，把堆叠的物料整列推入包装箱，长导轨的行程可以覆盖多个料位，不需要分段拼接导轨，消除了拼接处的台阶卡顿隐患。

　　设计建模过程中，导轨的滚道轮廓、滑块内部的循环回路、两端的密封端盖都做了完整的结构还原，滑块端面的防尘刮板可以阻挡车间里的粉尘、切屑、冷却液进入滑块内腔，避免滚动体被杂质卡滞，日常维护时只需要定期从滑块上的注油孔补充润滑脂，就能保证长期运行的精度寿命。导轨侧面的基准边做了高精度磨削，安装时可以靠紧基板上的定位销挡边，快速找正导轨的平行度，两根导轨并行使用的大跨度工作台场景里，只需要先把第一根导轨作为基准锁死，第二根导轨通过千分表沿全程打表调整平行度，就能保证两根导轨上的四个滑块运动同步，不会出现别劲卡死的问题。

　　从安装边界的尺寸校核来看，滑块顶面到导轨底面的总高度决定了移动部件的安装高度，布局时要预留出滑块上方移动板的厚度空间，以及下方导轨固定螺钉的沉头深度，避免运动过程中移动板和设备机架发生干涉；滑块侧向的突出端盖尺寸也要纳入轮廓校核，在紧凑狭小的设备腔体内布置时，要确认滑块运动全程不会和周边的线槽、气管、其他固定零部件发生擦碰。这类导向组件不需要复杂的配套传动件，搭配同步带、丝杠或者气缸就能组成完整的直线运动轴，模块化程度高，互换性强，是通用自动化设备里应用覆盖面极广的基础传动支承部件。
