带外置管路拉杆式液压缸结构设计

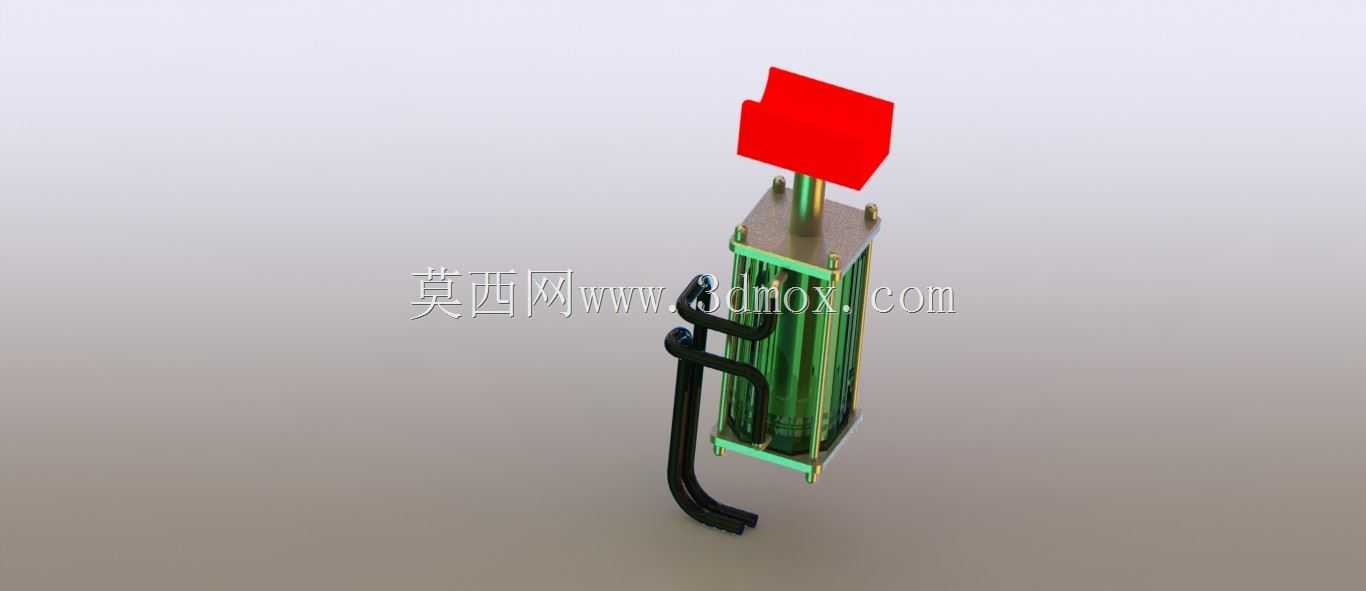

　　该模型呈现的是一种带外置管路的拉杆式液压缸结构，主体由缸筒、上下端盖、活塞杆、活塞、拉杆、管接头、弯管及顶部连接块等部分组成。此类结构在中小型液压站、工装夹具、自动化输送线、模具顶出机构、升降平台和专用设备中较为常见，主要作用是把液压系统提供的压力能转换为直线往复运动，用于推动负载完成夹紧、顶升、推拉、翻转或定位动作。

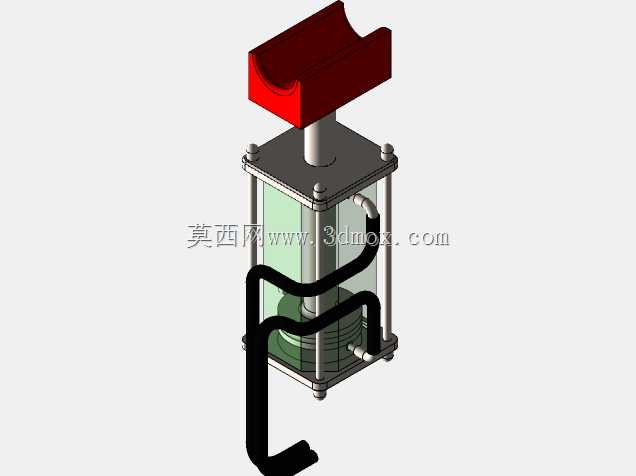

　　从结构布置看，缸体采用多根拉杆将两端端盖拉紧，属于拉杆液压缸的典型形式。这种设计的优势在于装配关系清晰，端盖与缸筒之间通过拉杆预紧形成密封边界，维护时可按顺序拆开端盖，检查活塞密封、导向套和缸筒内壁状态。模型中缸筒部分以透明效果表达，能够直观看到内部活塞与活塞杆的相对位置，也便于在方案评审时说明油液作用区域、运动行程和零件装配层次。实际工程中，缸筒内壁需要较高的尺寸精度和表面质量，以降低密封件磨损并减少内泄漏；端盖则承担承压、导向和限位作用，其止口尺寸、螺栓分布圆和密封槽位置都会直接影响液压缸的工作可靠性。

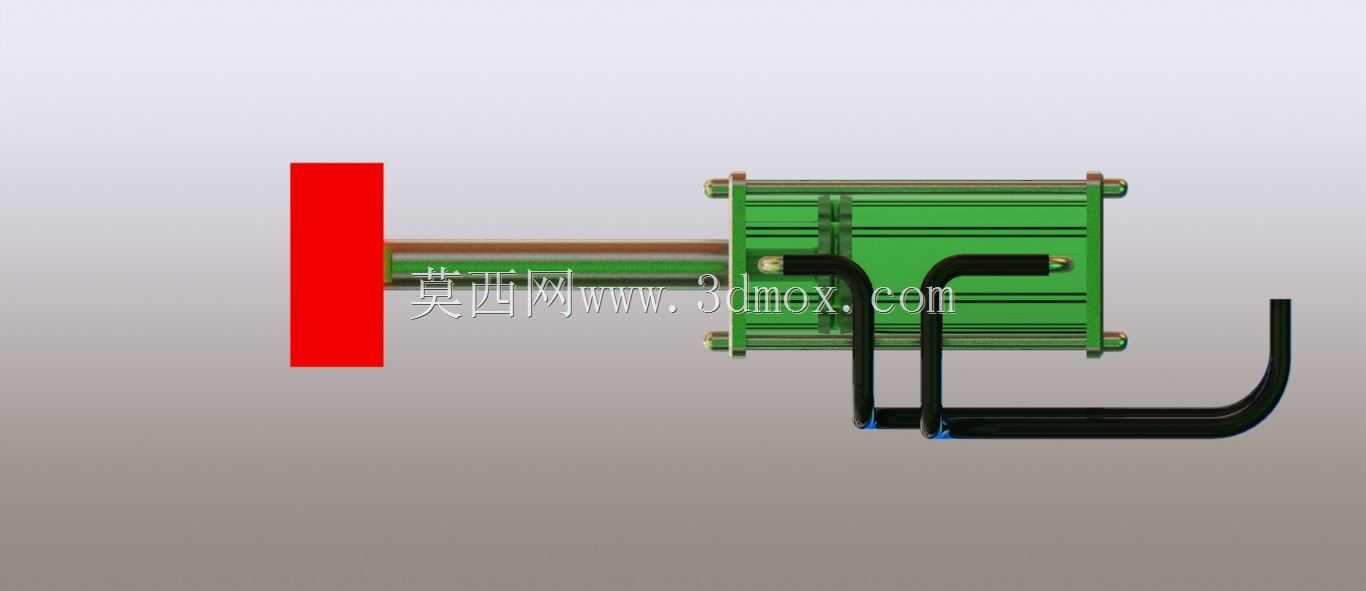

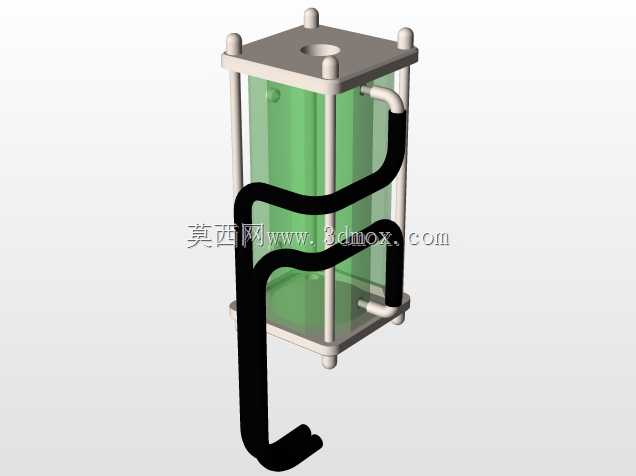

　　外置管路是该模型较明显的特征。缸体侧面布置了弯曲油管和管接头，用于连通不同油腔或接入外部液压阀组。与在端盖内部直接加工油道相比，外置管路在样机开发、小批量设备和改造项目中更灵活，管路走向可根据主机空间调整，接头位置也便于排查泄漏和更换密封。但在布局时需要特别注意管路与运动部件之间的安全间隙，避免活塞杆伸出、设备振动或维护拆装时与油管发生干涉。弯管半径不宜过小，否则会增加油液流阻，并在交变压力下造成接头处应力集中。管接头的拧紧位置、朝向和可达性也应在三维布置阶段提前校核，保证现场装配工具能够操作。

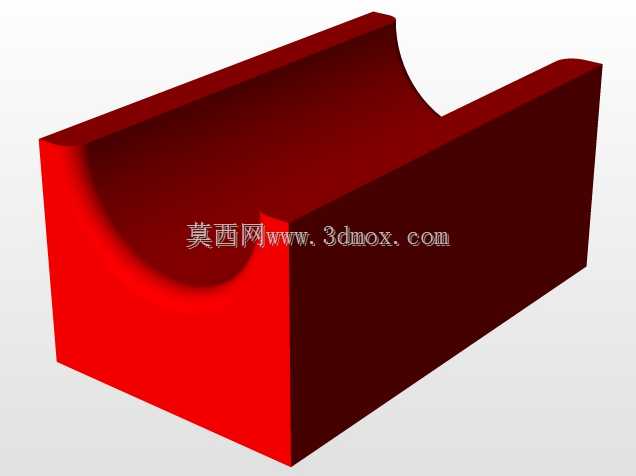

　　活塞杆从上端盖伸出，顶部设置红色连接块，用于与外部负载或机构连接件对接。设计该连接部位时，不能只关注外形匹配，还要结合负载方向校核螺纹强度、销轴间隙、连接面平行度以及侧向力影响。液压缸理想工况下主要承受轴向载荷，若机构运动过程中存在较大横向力或偏载，会加速导向套和活塞杆密封磨损，严重时造成活塞杆弯曲、卡滞或外泄漏。因此在整机布置中，应尽量让推力中心线与负载运动方向一致；无法完全避免偏载时，需要增加导向机构，或选用承载能力更强、导向长度更大的缸型。

　　安装边界方面，模型底部和端盖区域体现了固定连接关系，周边拉杆、接头和弯管构成了主要外形包络。进行设备设计时，除了记录缸筒外径、活塞杆直径和行程长度，还必须预留端盖紧固件的操作空间、管路接头的拆装空间以及活塞杆全行程伸出后的安全区域。若液压缸安装在机架内部，不能仅按静态外形留孔，还要考虑运动极限位置、软管摆动范围、维护人员扳手空间和相邻零件公差累积。对于自动化设备，行程终点通常还需结合机械限位、缓冲结构或接近开关进行控制，以降低活塞撞击端盖产生的冲击和噪声。

　　从功能特性上看，液压缸适合输出较大直线力，在相同安装空间下比普通电动推杆更容易获得高推力，并且通过换向阀、溢流阀、节流阀和平衡阀等元件可实现方向、压力和速度控制。模型对应的结构可用于双作用回路，即两腔分别进油和回油，实现伸出与缩回的主动控制；若外部管路连接方式不同，也可根据需要扩展为带保压、调速或锁紧功能的回路。三维建模时，应将密封件、挡圈、导向套、拉杆螺母和管接头作为独立零件表达，这样在工程图、BOM统计和装配指导中才能准确反映采购与装配需求。

　　在建模思路上，该结构适合采用自底向上与装配约束结合的方式完成：先建立活塞杆、活塞、缸筒和端盖等核心承力件，再装配拉杆、螺母和密封元件，最后补充外部油管和接头。透明缸筒可用于展示内部运动关系，但正式出图时应区分渲染状态与加工状态，避免把外观颜色误认为材料或工艺要求。对于结构设计人员而言，这类模型的价值不只在于外观展示，更在于通过三维环境检查油路连接、行程空间、紧固件位置和整机干涉情况，从而在加工前发现装配问题，减少现场返工。
