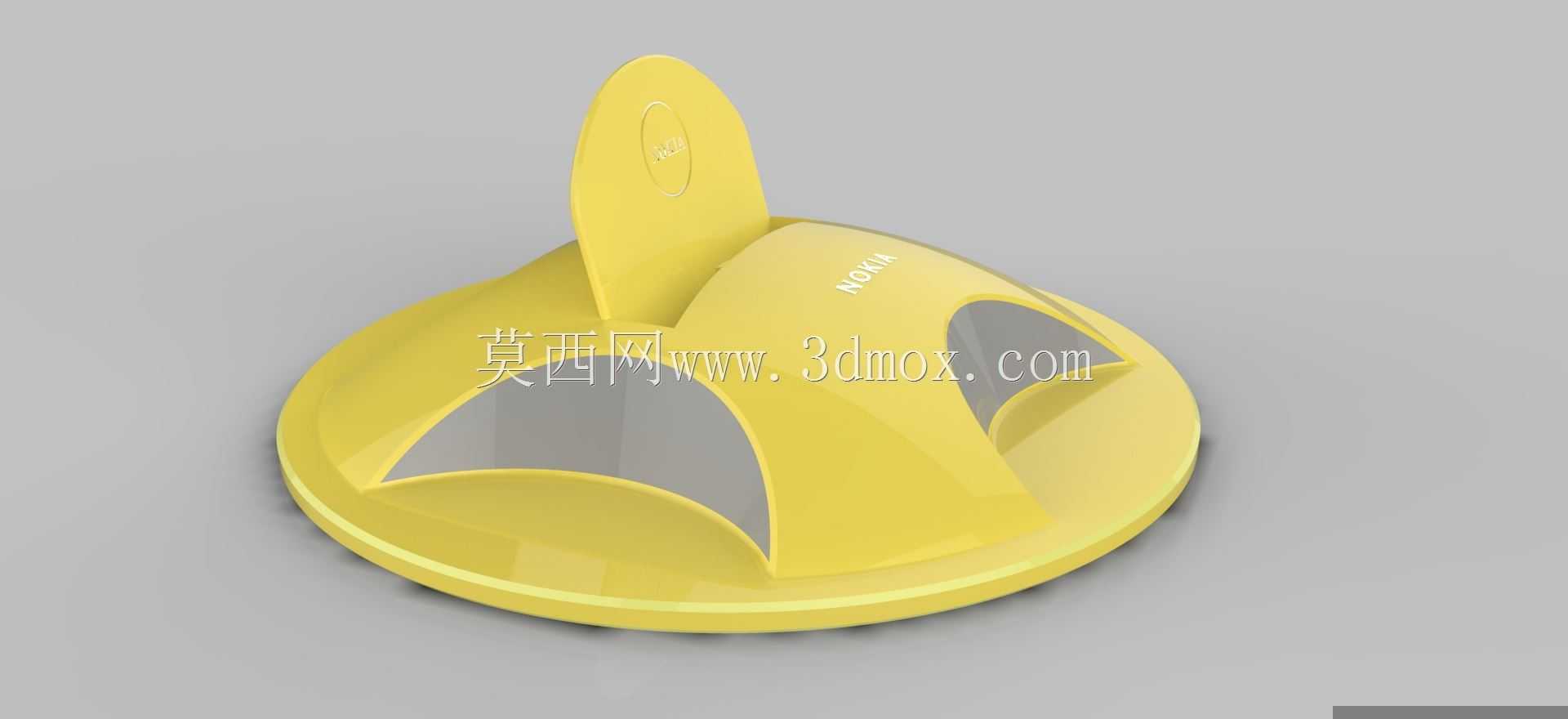

立式导流型圆形底座流体均布构件

　　该构件主要应用于需要对流体进行导向、均布的工况场景，常见于小型通风设备出风口、卫浴出水端匀流结构、小型物料筛分设备的导流工位，也可适配桌面级空气循环装置的出风端整流环节，解决流体直出时流速不均、流向偏斜的实际问题。从结构功能来看，圆形底座作为整个构件的安装基准面，底部预留的环形贴合边可直接与对应直径的安装端面贴合，无需额外设计复杂的定位结构，安装时仅需沿圆周均匀布置3-4个固定点即可完成锁紧，适配的安装端面直径公差范围可控制在±2mm内，降低了配对安装面的加工精度要求。底座上方的三片曲面导流叶片采用等弧度圆周分布设计，相邻叶片之间的流道截面经过渐变处理，流体从底座下方进入流道后，会顺着曲面叶片的弧度逐步改变流向，

　　避免直角转向带来的流体阻力激增问题，同时叶片顶部的立式导向片可对流出的流体进行二次梳理，让最终流出的流体在覆盖范围内保持流速差在15%以内，不会出现局部流速过高、边缘无流体覆盖的情况。设计过程中优先考虑了注塑成型的工艺可行性，所有曲面过渡位置均采用R3以上的圆角处理，避免注塑时出现应力集中导致的构件开裂问题，叶片的壁厚从根部的3mm逐步过渡到边缘的1.5mm，既保证了叶片根部的结构强度，也减少了注塑过程中的缩痕风险，同时整个构件没有设计倒扣结构，采用简单的两板模即可完成注塑生产，大幅降低了模具加工成本与后期生产的脱模难度。从安装边界来看，整个构件的总高度不超过底座直径的二分之一，安装后不会占用过多的纵向空间，

　　可适配内部空间紧凑的小型设备，底座边缘的环形凸边可在安装时嵌入配对端面的凹槽内，起到径向定位的作用，安装完成后构件的径向跳动量可控制在0.5mm以内，不会因为流体长期冲击出现位置偏移。实际使用过程中，该构件的曲面叶片表面没有设计多余的凸起结构，流体流经时不会产生明显的紊流噪音，在通风工况下可将出风噪音降低3-5分贝，在出水工况下可避免水流飞溅的问题，同时叶片之间的流道宽度经过测算，可允许直径不超过5mm的固体颗粒通过，不会出现小颗粒杂物卡滞在流道内的情况，减少了日常维护清理的频次。构件顶部的立式导向片与中部导流叶片采用一体化结构设计，没有额外的拼接缝隙，长期使用不会出现拼接位置开裂、脱落的问题，

　　导向片表面的浅标识区域可根据实际使用需求印制对应品牌或参数标识，不会影响整体的导流性能。针对不同的使用工况，该结构可通过调整叶片的曲面弧度、倾斜角度来适配不同的流速要求，当需要更大的流体覆盖范围时，可适当加大叶片的外倾角度，当需要更集中的流体输出时，可减小叶片的倾斜角度，整体结构的参数调整灵活度较高，不需要对整体安装基准进行改动即可完成性能适配。
