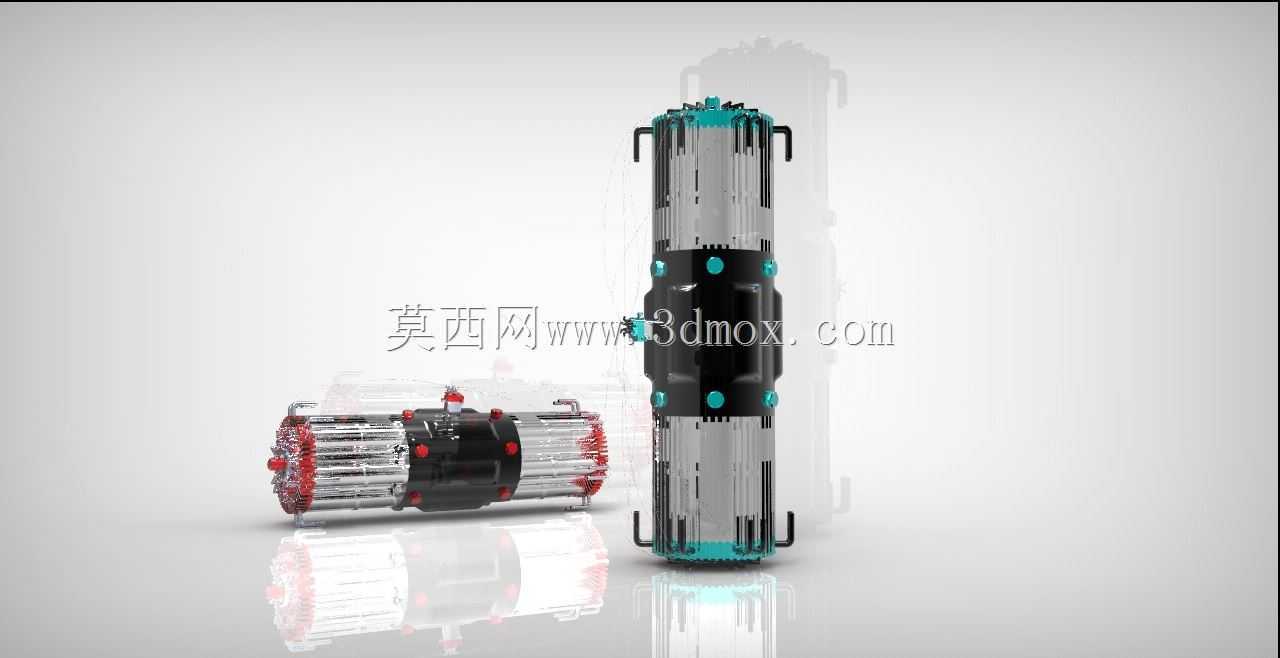

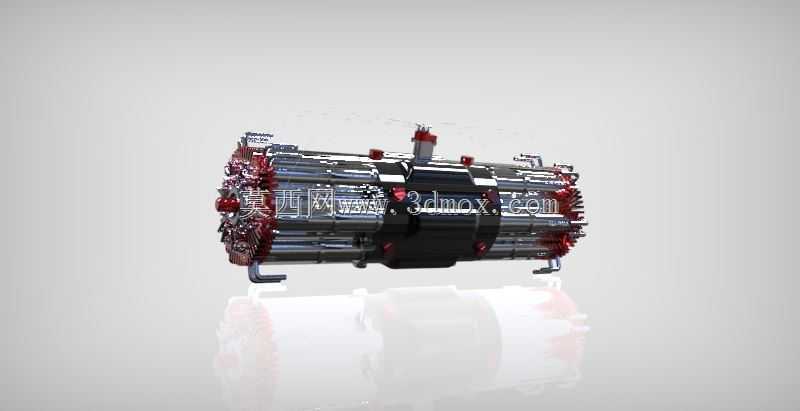

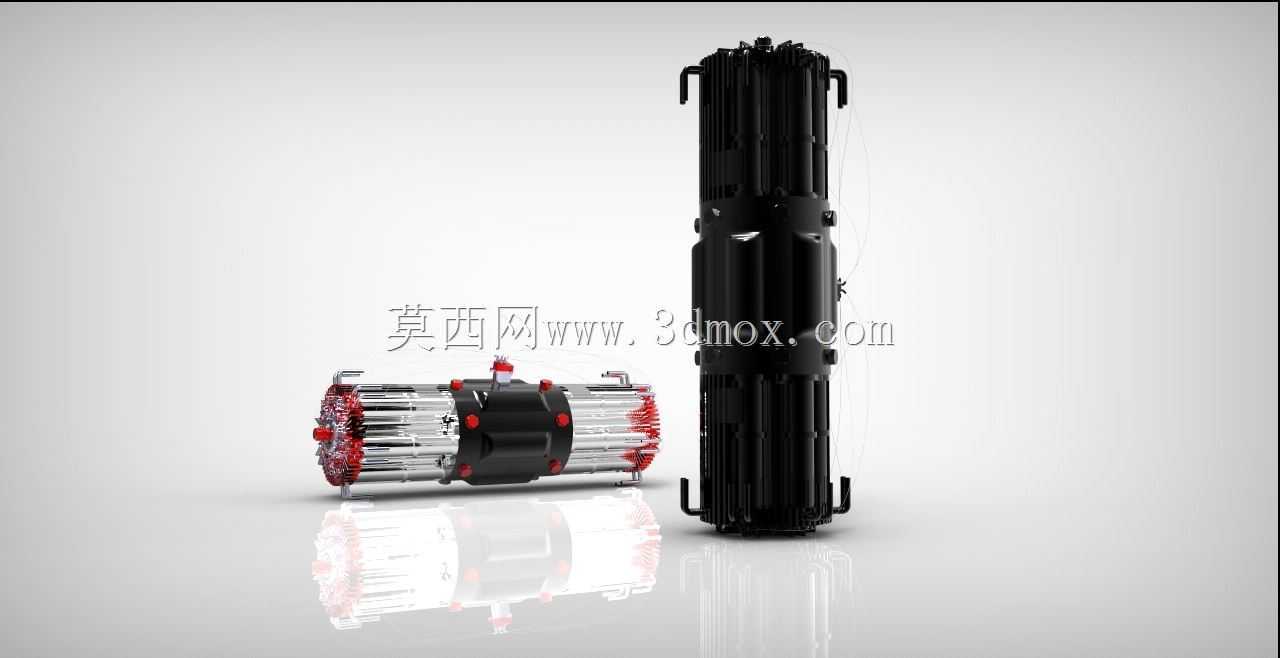

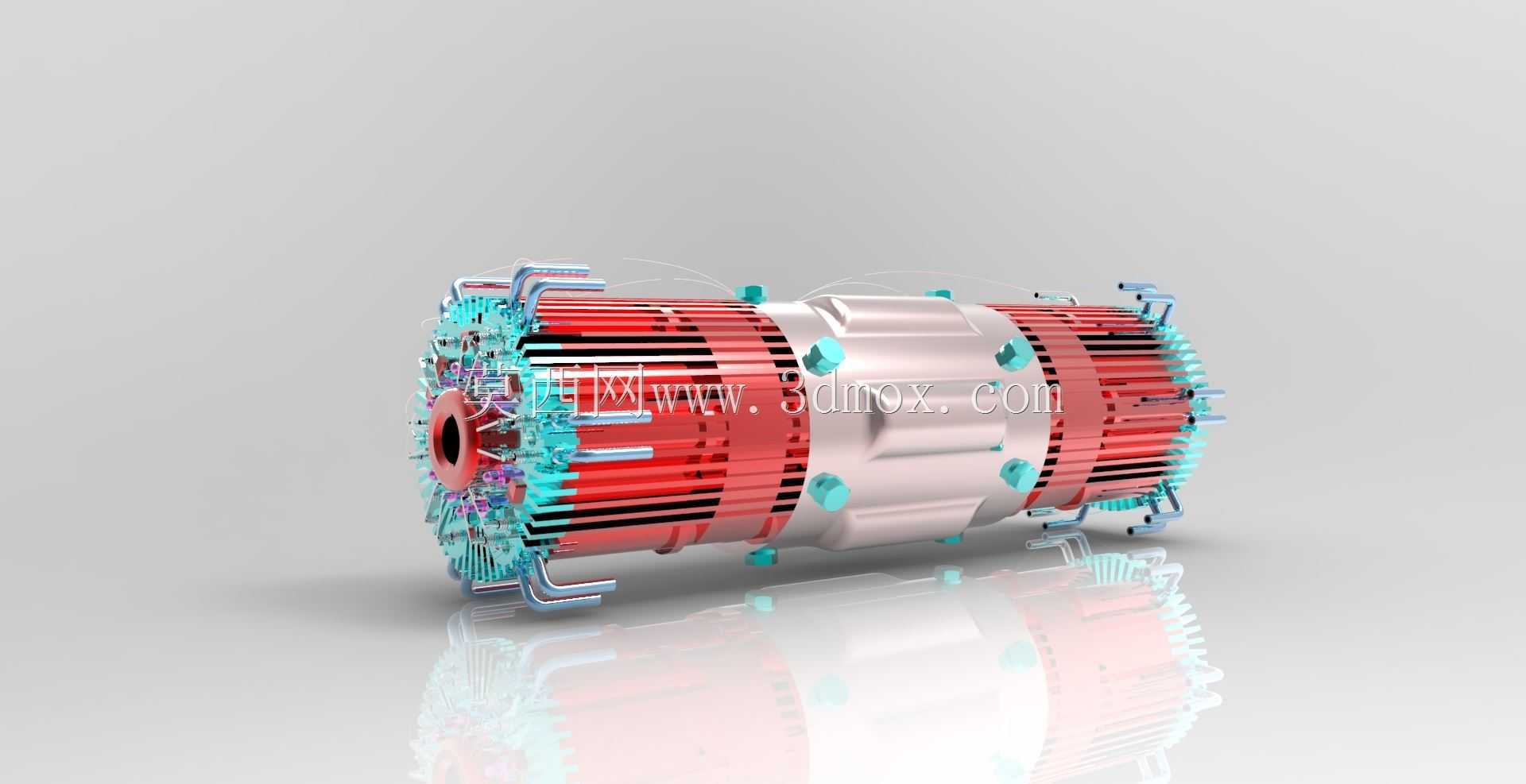

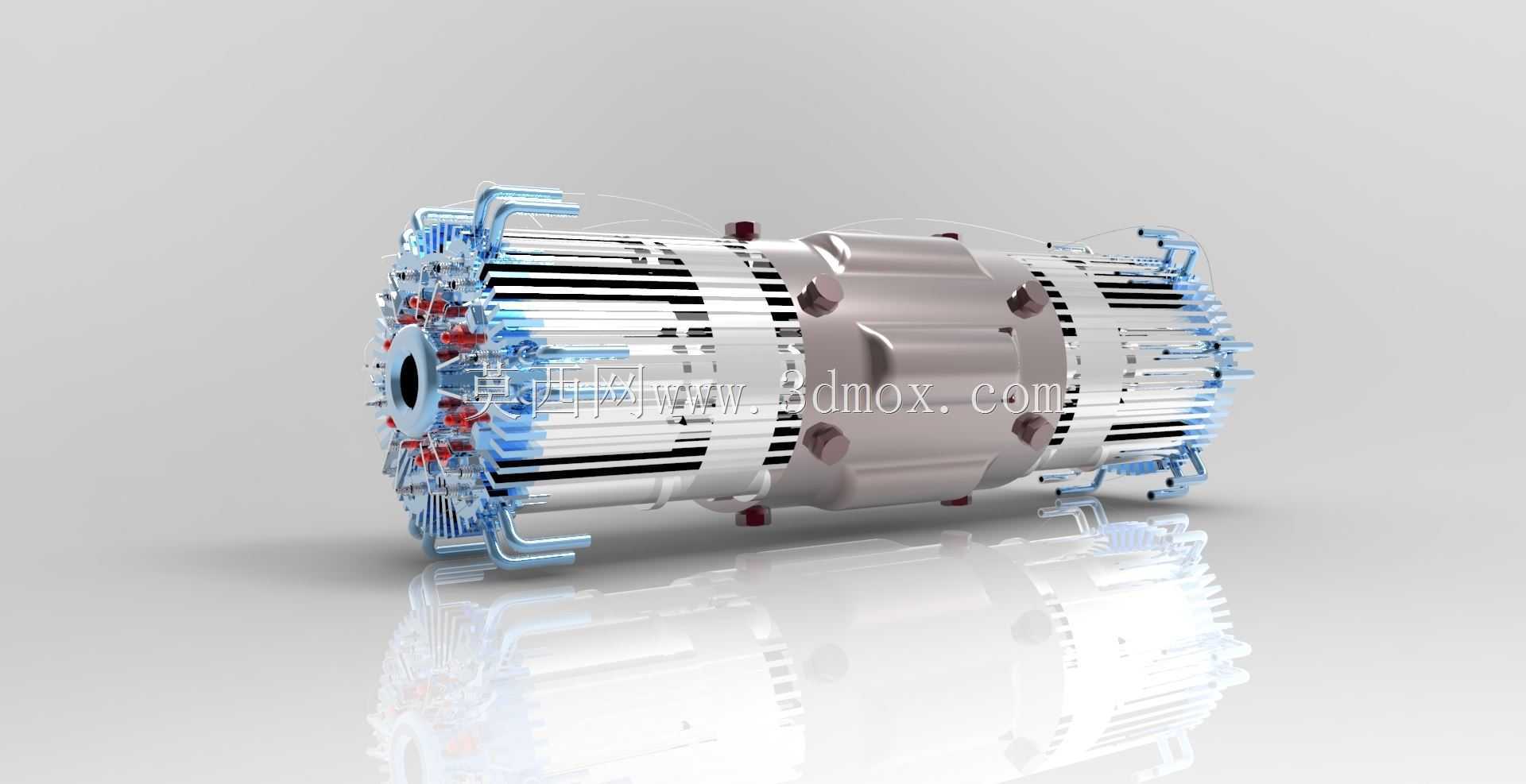

12缸轴矢量发动机概念结构展示

　　这款轴矢量12缸动力装置的结构设计，首先要考虑的是高功率密度输出场景下的适配性，在航空动力、高性能特种车辆动力、大型工业应急动力单元这类对动力输出响应速度、功率重量比有严苛要求的场景中，这类多缸轴矢量结构的优势十分突出。不同于传统固定式缸体的动力单元，这款概念结构在缸体排布上采用了对称周向布局，围绕中心输出轴做环形阵列布置，每一组缸体的连接端都预留了矢量调节的铰接结构空间，能够在动力输出过程中根据负载需求微调喷口或者动力输出端的矢量方向，这一点在需要瞬时调整推力方向或者扭矩输出角度的场景中，能够省去额外的转向调节机构，大幅缩减整套动力系统的整体体积与重量。

　　从实际功能特性来看，12缸的周向对称排布能够让动力输出的平顺性得到本质提升，传统直列或者V型排布的多缸发动机，在做功冲程交替过程中难免会出现横向或者纵向的振动分量，而环形对称布置的12组缸体，每一组的做功冲击力都能沿径向传递到中心主轴，对称方向的缸体振动能够相互抵消，从根源上降低了整机的振动水平，对于搭载在对振动敏感的精密设备平台、或者需要长时间高负荷稳定运行的动力场景来说，这种结构能够大幅降低后续减振结构的设计难度，也能延长整机内部密封件、连接紧固件的使用寿命。

　　设计思路上，这款概念结构没有沿用传统发动机的分体式缸盖与缸体拼接思路，而是将中部的主轴支撑段做了一体化的壳体设计，两侧的缸体散热鳍片采用了轴向延伸的排布方式，顺着整机的长度方向布置，当动力单元运行时，外部的冷却气流能够顺着鳍片的间隙快速流过，带走缸体做功产生的热量，不需要额外设计复杂的冷却水道结构，这一点对于追求极致轻量化的航空类动力场景来说，能够省去冷却系统的额外重量占比。同时每一组缸体的外部连接管路都做了集成式的排布，沿着缸体外侧的固定支架统一走线，避免了分散管路在矢量调节过程中出现干涉、拉扯的问题，管路的弯曲半径都预留了足够的调节余量，满足缸体小角度矢量偏转时的管路形变需求，不会出现管路弯折堵死或者密封失效的问题。

　　从安装边界的尺寸逻辑来看，整机采用圆柱形的主体轮廓，最大外径集中在中部的主轴支撑壳体位置，两侧的缸体散热段外径略小于中部壳体，安装时可以直接通过中部壳体的环形安装边做固定，安装边的位置预留了均匀分布的连接螺栓孔位，能够适配标准的法兰式安装接口，不需要额外设计定制化的安装转接座。整机的轴向长度上，两端的输出连接端都做了等直径的轴头设计，既可以在单端连接负载，也可以实现双端动力输出，适配不同的动力传输需求。在安装间隙的预留上，考虑到缸体矢量偏转的活动范围，整机外径向外需要预留至少15%的半径空间，避免偏转过程中缸体或者外围管路与安装舱壁发生碰撞，轴向方向上两端的连接轴头需要预留足够的联轴器安装空间，保证动力传输过程中轴系的同轴度误差在允许范围内，不会出现额外的轴系负载。

　　在细节结构的处理上，缸体与中心主轴的连接部位采用了耐磨衬套的嵌装设计，能够承受矢量调节过程中产生的交变径向载荷，避免长期偏转磨损导致的连接间隙过大问题。散热鳍片的厚度与间距经过匹配设计，在保证足够散热面积的同时，兼顾了结构强度，不会因为气流冲击或者振动出现鳍片共振断裂的问题。整机的外部紧固件都采用了沉头式的安装设计，外表面没有突出的螺栓头或者连接件，既能够降低外部气流流过时的风阻，也能避免突出部件在安装过程中与周边结构发生磕碰。对于结构设计从业者来说，这款概念结构的参考价值在于打破了传统发动机缸体固定排布的思维定式，通过周向对称布局与矢量调节结构的结合，在动力平顺性、功率密度、调节灵活性上找到了新的平衡方向，在后续特种动力装置的结构优化中，这种布局思路可以根据实际的功率需求、安装空间限制做针对性的调整，比如缩减缸体数量适配中小功率场景，或者调整矢量偏转角度范围适配不同的调节需求，都有很高的拓展空间。
