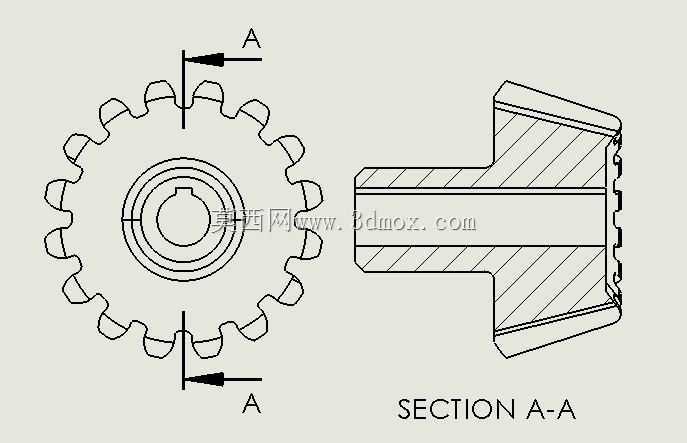

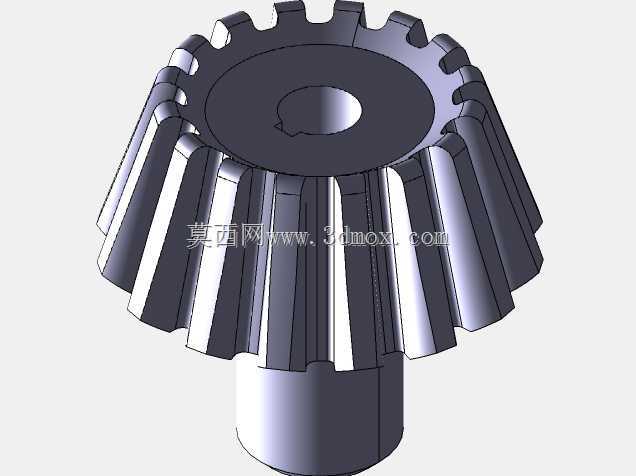

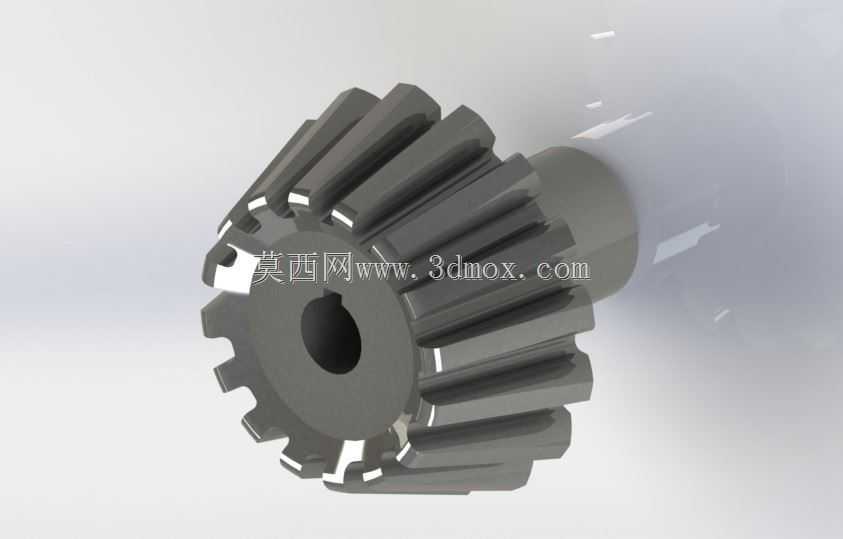

这款锥齿轮结构常见于相交轴动力传递场景,在差速器、机床主轴进给箱、农业机械动力分动单元、小型减速机输入输出端都能见到同结构的零件身影,核心作用是在两轴呈90度相交的布局下完成扭矩与转速的传递,相比圆柱齿轮,它能直接改变动力传递的轴线方向,省去额外的换向传动组件,让设备整体结构更紧凑。从结构设计来看,这款齿轮采用带一体式轮毂的直齿锥齿形制,齿部沿节锥面均匀分布,轮毂部分做了轴向延伸设计,中心加工有带键槽的通孔,用于和传动轴配合传递扭矩,键槽的位置对应齿部的对称基准,能保证装配后齿面啮合的受力均匀性,避免偏载导致的齿面异常磨损。剖视图能清晰看到齿轮的内部结构,轮毂与齿盘的连接位置做了过渡圆角处理,避免应力集中,在承受交变冲击载荷时,
这个圆角能大幅降低连接位置的断裂风险,齿部的剖面线区域能看出齿根到轮毂的壁厚经过核算,既不会因为壁厚过大增加不必要的转动惯量,也不会因为壁厚不足导致轮齿支撑刚度不够。设计这类锥齿轮的时候,首先要确定的是安装距与背锥参数,安装距直接决定了一对锥齿轮啮合时的节锥顶点重合度,要是安装距偏差过大,会出现齿面接触区偏移,要么只在齿端接触造成局部应力过载,要么啮合间隙过大导致传动冲击噪音大。这款齿轮的轮毂长度是根据配套轴承的安装位置确定的,轮毂端面要和轴承内圈端面贴合,保证轴向定位的可靠性,中心孔的公差一般选H7级,和轴的k6公差形成过渡配合,既能保证装配时的同轴度,也方便后期维护拆卸。齿部参数方面,
直齿锥齿轮的齿高是沿节锥母线方向从大端到小端逐渐收窄的,大端的齿形参数是设计基准,加工时也是以大端为对刀基准,齿侧间隙要根据传动的工况调整,重载冲击工况下间隙要稍大,精密传动场景下间隙要控制在更小的范围。从安装边界来看,这款齿轮的最大外缘由齿顶圆直径决定,轴向的安装尺寸要考虑轮毂伸出长度、齿面的啮合行程,以及锁紧螺母的安装空间,装配时要保证齿轮的背锥面和配对齿轮的背锥面对齐,这是现场装配调整啮合接触区的核心参照点。实际应用中,这类带轮毂的直齿锥齿轮加工难度比盘式锥齿轮稍高,因为轮毂部分的装夹定位要保证和齿部的同轴度,批量加工时一般采用专用胎具以齿面定位加工中心孔和键槽,保证零件的互换性。在日常设备维护中,
这类齿轮的失效形式主要是齿面磨损、齿根断裂和键槽挤压变形,齿面磨损大多是因为润滑不足或者啮合间隙调整不当,齿根断裂一般出现在过载冲击的工况下,键槽变形则是因为配合过松或者传递扭矩超过设计值。设计建模时要注意,锥齿轮的齿形不能直接用圆柱齿轮的齿形拉伸生成,要沿节锥方向做渐缩处理,齿顶圆和齿根圆都是锥面的一部分,剖面的齿形线要和节锥母线保持对应的角度关系,否则生成的模型在做啮合仿真时会出现干涉,无法正确模拟实际的传动状态。另外,轮毂上的键槽宽度要和所选平键的规格匹配,键槽的深度要符合标准,不能过深削弱轴和轮毂的强度,也不能过浅导致平键的接触面积不足,键槽的轴向位置要避开轮毂和齿盘的过渡圆角位置,避免应力叠加。
