小型便携鼓风送风设备结构设计

　　日常生产与民用场景里，这类小型鼓风设备的适配场景覆盖极广，小到桌面工位的焊锡排烟、电子元件散热，再到小型设备的定向送风冷却、狭小空间的通风换气，甚至部分小型气动输送的气源供给，都能看到同结构原理设备的身影。不同于工业级大型高压风机，这类小型鼓风部件更侧重安装灵活性与送风指向性，不需要过高的风压参数，但对气流的集中性、运行时的振动控制有明确要求。

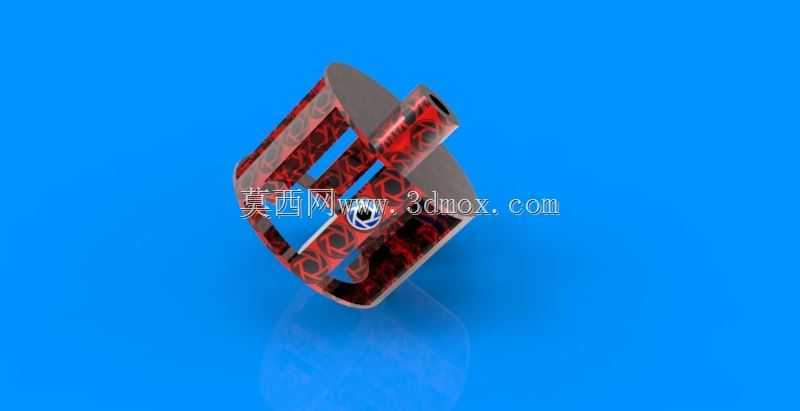

　　从结构设计逻辑来看，该部件采用侧出风的筒式壳体布局，进风端预留了防护网的安装卡槽，避免大尺寸杂物被吸入风腔打坏风叶，出风接口做了阶梯式的轴颈设计，能够直接适配不同内径的柔性通风管，不需要额外加装转接头就能完成管路对接，这一点在工位改装、小型设备配套的时候能省去不少现场加工的麻烦。壳体上的镂空开槽并非装饰结构，一方面是为了平衡风腔内部的气压脉动，降低风叶高速旋转时产生的气动噪音，另一方面也能给内置的驱动电机留出辅助散热的风道，避免电机长时间运行时热量在封闭壳体内堆积，缩短绕组的使用寿命。

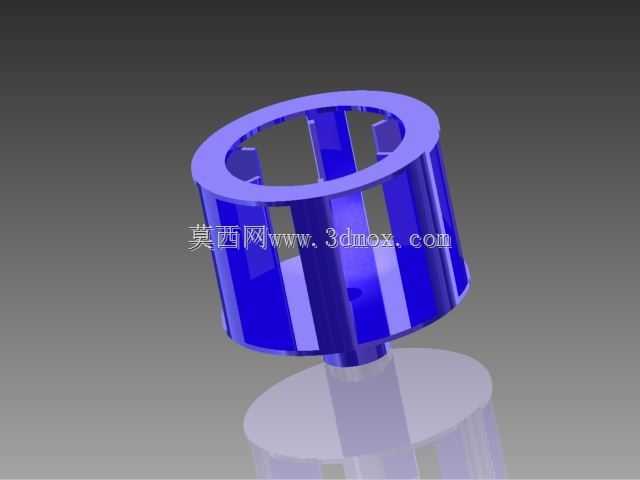

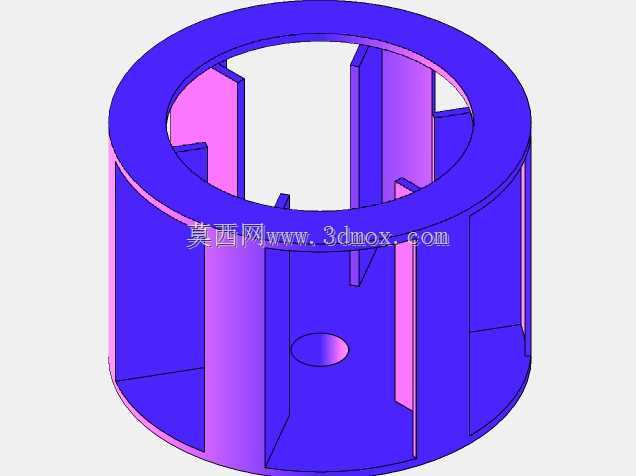

　　风叶部分采用前倾式多叶片结构，对比同尺寸的后倾风叶，前倾设计能在更低的转速下获得更大的送风量，匹配小功率驱动单元就能满足使用需求，同时叶片的曲面做了导角修型，减少叶片边缘切割气流时产生的涡流损耗，实际送风时的气流更平顺，不会出现明显的紊流抖动。壳体的安装固定位采用侧挂式的支耳结构，支耳上预留的安装孔位做了沉台设计，固定螺丝锁紧后不会突出壳体表面，避免安装后与周边部件产生干涉，支耳与主体壳体的衔接处做了加厚的筋位处理，长期受振动影响也不会出现支耳断裂的问题。

　　关于安装边界的考量，该部件的主体轮廓为近似圆柱结构，最大外径控制在常规手持设备的握持尺寸范围内，出风接口的中心轴线与主体安装面保持平行，安装时只需要预留出风方向的管路接驳空间，侧面不需要额外留出过多操作余量，不管是嵌装在小型设备的壳体内部，还是通过支架外挂在工位侧面，都不会占用过多的安装空间。壳体的壁厚采用均匀化设计，整体壁厚差控制在0.5mm以内，不管是采用注塑工艺批量生产，还是通过3D打印做样件验证，都不会因为壁厚不均出现缩痕、翘曲的成型问题，样件试制阶段的尺寸精度更容易控制。

　　在功能匹配上，该结构预留了电机安装的定位台阶，驱动单元装入后能直接与风叶的轴孔完成同轴定位，不需要反复调整同轴度就能减少运行时的径向跳动，降低轴承的磨损速度。进风端的防护结构采用快拆式的卡扣设计，日常清理积尘的时候不需要拆解整个壳体，只需要取下防护网就能清理附着在风叶上的灰尘与杂物，后期维护的操作门槛很低。不同于普通的轴流风扇，这种侧出风的鼓风结构能实现气流方向的90度转向，在安装空间局促、无法直线布置风道的场景下，不需要额外加装弯头就能完成气流导向，能有效压缩整个送风系统的整体尺寸。

　　实际选型配套的时候，需要注意该结构的风压特性属于中低压送风范畴，不适合长距离的管路送风，也不能用于有较高压力要求的气动系统，更适合短距离、小范围的定向送风场景。结构设计时已经考虑了常规使用场景下的强度需求，壳体材料选用常规的工程塑料就能满足使用要求，如果是用于有高温排风需求的场景，只需要更换壳体的材料为耐高温牌号，不需要调整整体的结构尺寸就能直接适配，结构的通用性较强。
