带安装座的金属铰接支撑连接构件

项目分类:通用五金配件 发布时间:2021-11-27 ID:413730
  • 带安装座的金属铰接支撑连接构件
  • 带安装座的金属铰接支撑连接构件

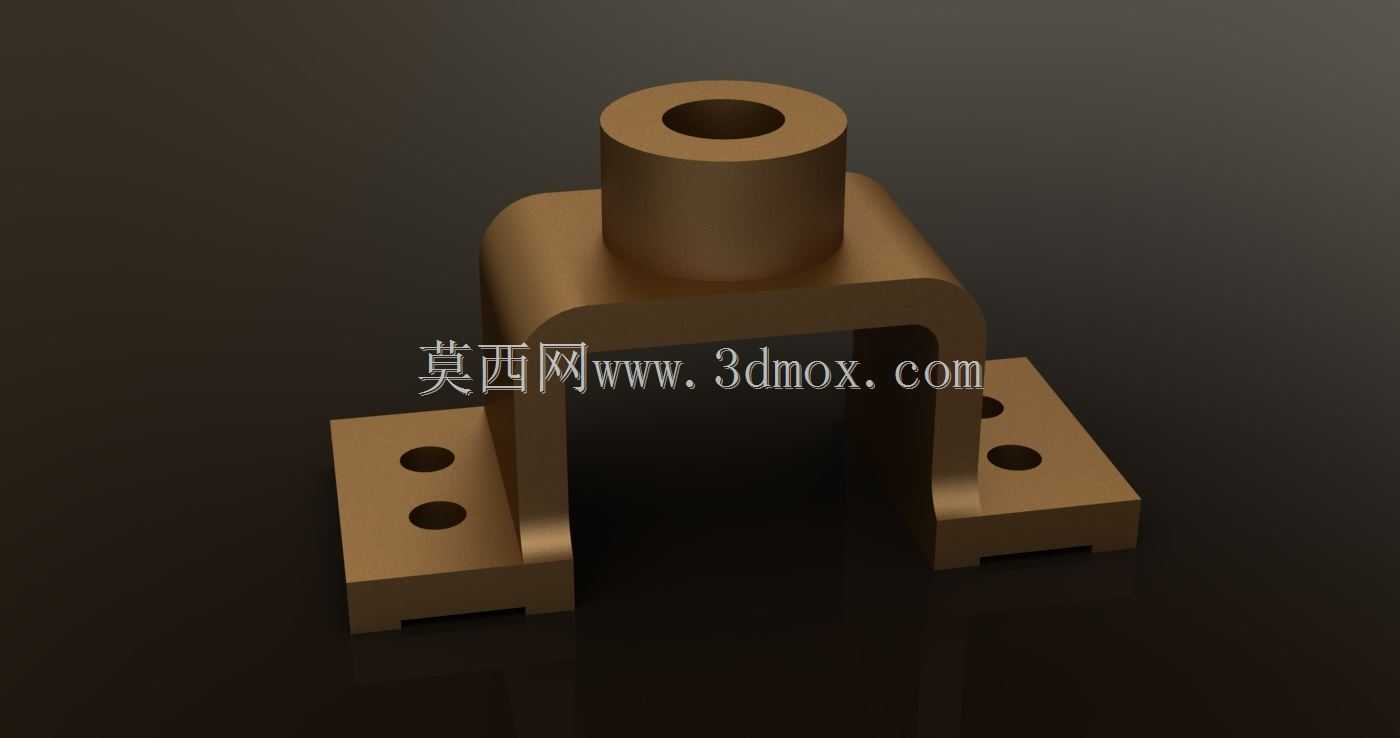

  这类带安装底座的铰接支撑构件,常见于轻工自动化输送线、小型工装夹具的定位支撑环节,也会用在检测设备的可调工位支撑结构中,承担铰接转动、承载定位、连接固定的多重作用。从结构上看,构件上部为带内孔的圆柱套筒结构,内孔可穿入铰接销轴或者导向轴,套筒下端做了圆弧过渡衔接,避免应力集中在套筒与下方支撑臂的连接位置,实际加工时这个过渡圆角的R值需要匹配板材折弯或者铣削的工艺要求,过小的圆角会在冲压或者铣加工时产生应力裂纹,过大则会占用多余的安装空间。下方的支撑结构采用U型折弯式的臂体设计,两侧臂的平行度公差需要控制在0.05mm以内,否则穿入销轴后会出现卡滞、转动不畅的问题,臂体的厚度根据承载需求选定,

  常规轻载场景下选用3-5mm的不锈钢或者冷轧钢材质即可满足10-50kg的静载要求。底部的安装法兰为平板式结构,板面上预留了三个沉头安装孔,孔位的位置度公差需要控制在0.1mm范围内,沉孔深度要匹配所选内六角螺丝的头部高度,保证安装后螺丝头部不突出法兰平面,避免与其他相邻构件产生干涉。设计这类构件时,首先要确认上部套筒的内孔直径与配合销轴的公差配合,通常采用间隙配合H7/g6的公差带,既保证转动灵活,又不会出现过大的晃动间隙;其次要核算U型臂的抗弯强度,当构件承受侧向载荷时,臂体与底部法兰的衔接位置是应力集中的高危区域,需要做局部的加厚或者圆角过渡处理,避免长期受载后出现变形断裂。安装边界方面,

  底部法兰的外形尺寸决定了安装面的最小预留空间,安装时需要保证法兰贴合的安装面平面度不低于0.1mm,否则锁紧螺丝后会导致构件整体倾斜,上部套筒的轴线出现偏移,直接影响铰接转动的同轴度。上部套筒的轴线到底部安装面的高度尺寸是核心装配尺寸,这个尺寸的公差会直接影响整个铰接机构的运动行程,设计时需要根据整体机构的运动包络来确定,预留0.2-0.5mm的调整余量,避免加工误差导致装配时出现运动干涉。在实际应用场景中,这类构件如果用在输送线的挡料机构上,上部套筒内穿入的轴会连接挡料摆臂,通过气缸驱动摆臂转动实现物料的阻挡放行,此时构件需要承受物料撞击的瞬时冲击载荷,臂体的材质需要选用45号钢做调质处理,提升抗冲击性能;

  如果用在检测设备的探针支撑调整结构中,构件的加工精度需要提升一级,安装孔位的位置度公差控制在0.05mm以内,表面做阳极氧化处理提升耐磨性能,避免长期调整转动后出现磨损间隙影响检测精度。构件的整体外形没有多余的冗余结构,所有的折弯和铣削结构都服务于功能需求,没有为了外观增加不必要的曲面,既降低了加工成本,也减少了后期维护的清洁死角,在工业场景中使用时,表面的油污、灰尘可以很方便地擦拭清理。设计建模过程中,需要重点关注几个配合面的拔模角度,如果采用钣金折弯工艺制作U型臂,折弯处的回弹量需要提前预留,根据板材的材质和厚度调整折弯角度补偿值,保证折弯后两侧臂的平行度符合要求;如果采用整块铝型材或者钢块铣削加工,则需要注意加工时的装夹变形,薄壁位置的走刀参数要调整合适,避免铣削时让刀导致尺寸超差。上部套筒与U型臂的连接,如果是分体式装配结构,需要额外设计定位销孔保证装配同轴度,如果是一体式焊接结构,则需要在焊接后做去应力退火处理,避免焊接应力导致后期使用过程中构件变形,影响转动精度。
